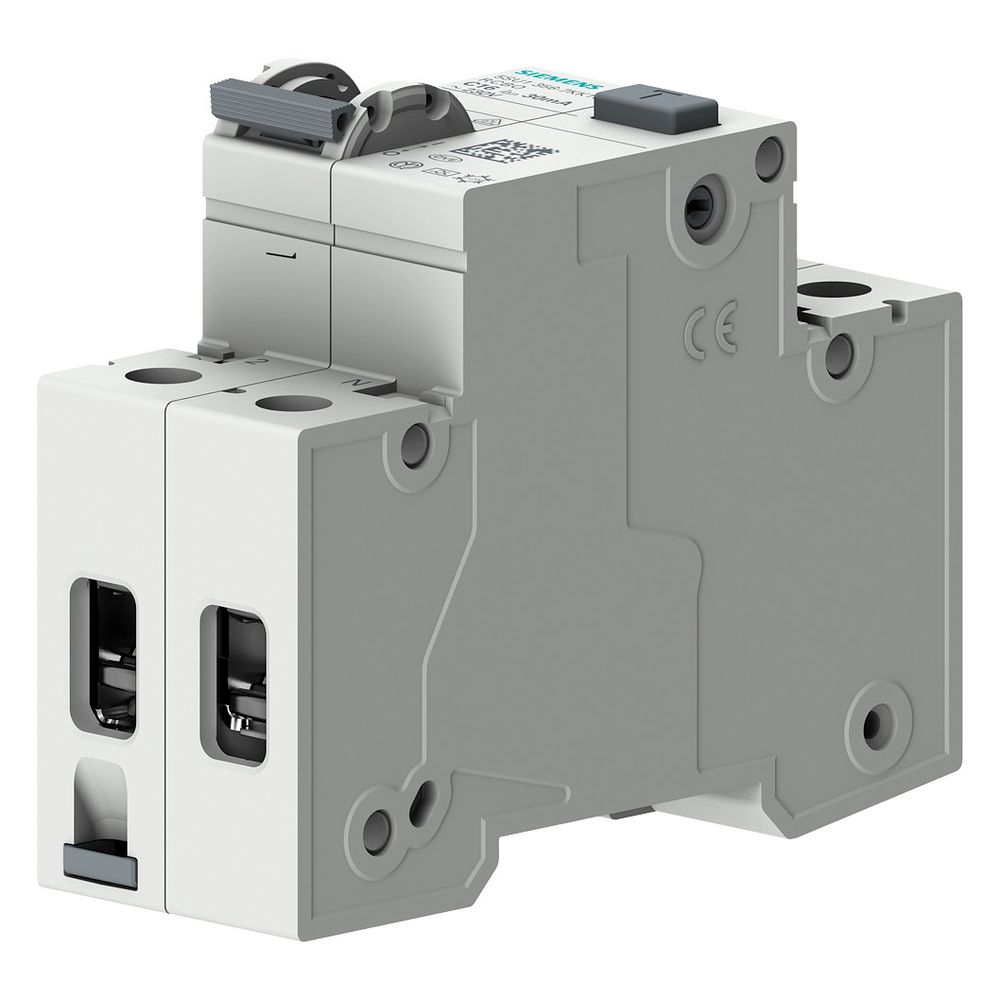

Siemens FI/LS-Schalter Typ A B16A 30mA 2-polig 6kA 230V 5SU1356-6KK16
Der FI/LS-Schalter 5SU1 von Siemens kombiniert Fehlerstrom- und Leitungsschutz in einem kompakten Gerät mit zwei Teilungseinheiten. Er ist für den Einsatz in 230 V Wechselstromnetzen konzipiert und bietet mit der Auslösecharakteristik B sowie einem Bemessungsfehlerstrom von 30 mA einen zuverlässigen Schutz für elektrische Anlagen. Die Montage erfolgt effizient auf einer DIN-Schiene.
Funktionsweise und Montage
Das Gerät ist als 1+N-polige Ausführung konzipiert, wobei der Neutralleiter mitschaltend ausgeführt ist. Die unverzögerte Abschaltcharakteristik sorgt für eine schnelle Reaktion bei Fehlerströmen. Dank der integrierten Verriegelungsvorrichtung lässt sich der Schalter bei Wartungsarbeiten sicher arretieren. Die Anschlussklemmen nehmen Leiterquerschnitte von 0,75 mm² bis 35 mm² auf.
Technische Daten
- Bemessungsstrom: 16 A
- Bemessungsfehlerstrom: 30 mA
- Auslösecharakteristik: B
- Bemessungsschaltvermögen: 6 kA
- Polzahl: 2
- Breite in Teilungseinheiten: 2
- Spannungsart: AC

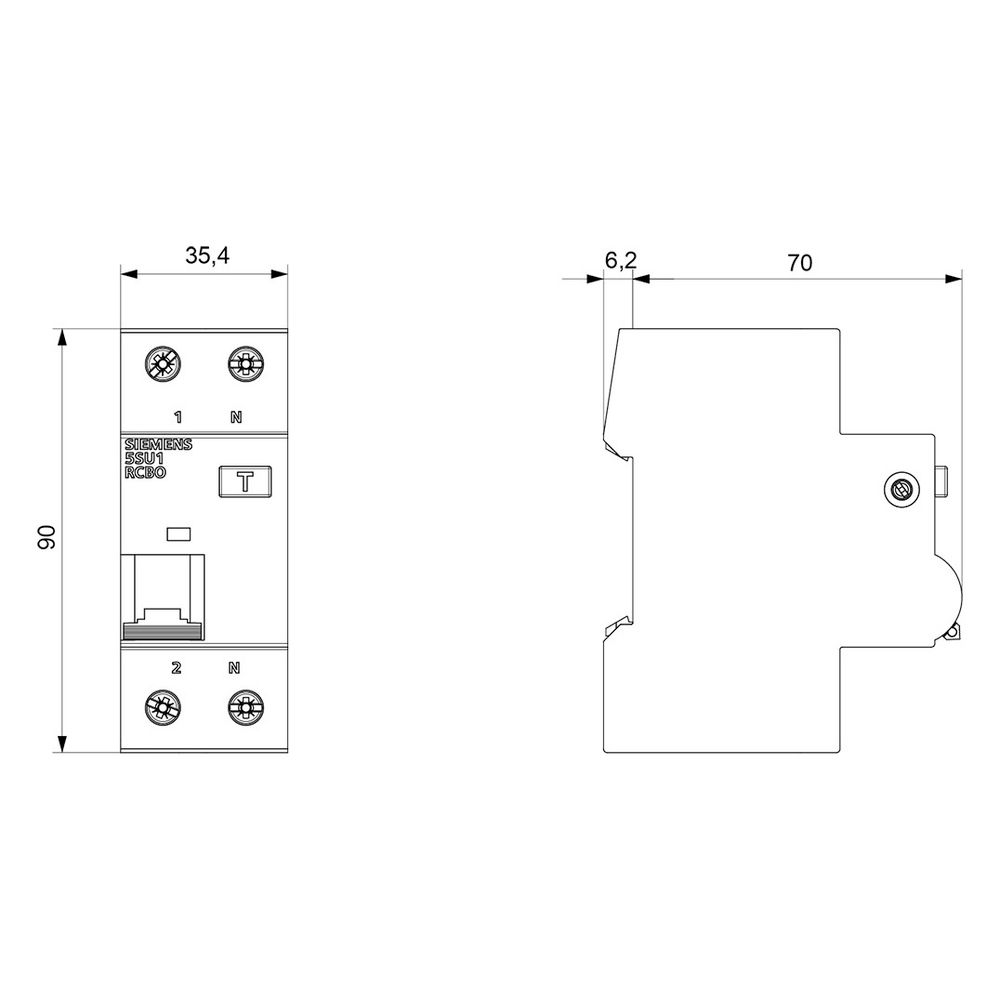

- Einbautiefe: 70 mm
- Umgebungstemperatur: -25 bis 55 °C
- Energiebegrenzungsklasse: 3
Technische Daten
| Hersteller | Siemens |
| Abschaltcharakteristik | unverzögert |
| Ampère | 16 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 - 35 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75 - 35 |
| Anzahl der abgesicherten Pole | 1 |
| Artikelnummer | SIEMENS-5SU13566KK16 |
| Auslösecharakteristik | B |
| Bemessungsabschaltvermögen nach EN 61009 | 6 |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 15 |
| Bemessungsfehlerstrom | 0,03 |
| Bemessungsisolationsspannung Ui | 264 |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 |
| Bemessungsspannung | 230 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 16 |
| Breite in Teilungseinheiten | 2 |
| EAN-13 | 4001869306728 |
| Einbautiefe | 70 |
| Energiebegrenzungsklasse | 3 |
| Fehlauslöseschutz | Ja |
| Fehlerstrom | 0,03 |
| Fehlerstrom-Typ | A |
| Geeignet für Unterputz-Installation | Nein |
| Gewicht | 0,268 kg |
| max Bemessungsschaltvermögen | 6 |
| Mit Verriegelungsvorrichtung | Ja |
| Mitschaltender Neutralleiter | Ja |
| Montageart | DIN-Schiene |
| Plombierbar | Ja |
| Polzahl | 2 |
| Polzahl (gesamt) | 2 |
| Schutzart (IP) | IP20 |
| Spannung | 230 |
| Spannungsart | AC |
| Stoßstromfestigkeit | 1 |
| Strom | 16 |
| TE | 2 |
| Teilungs-Einheiten | 2 |
| Typ | B 2 pol. |
| Umgebungstemperatur während des Betriebs | -25 - 55 |
| Unterputzmontage | Ja |
| Verlustleistung | 3 |
| Verschmutzungsgrad | 2 |
| Versorgungsspannung | 230 |
| Überspannungskategorie | 3 |
| WEEE-Nr. | 23691322 |
