Beschreibung

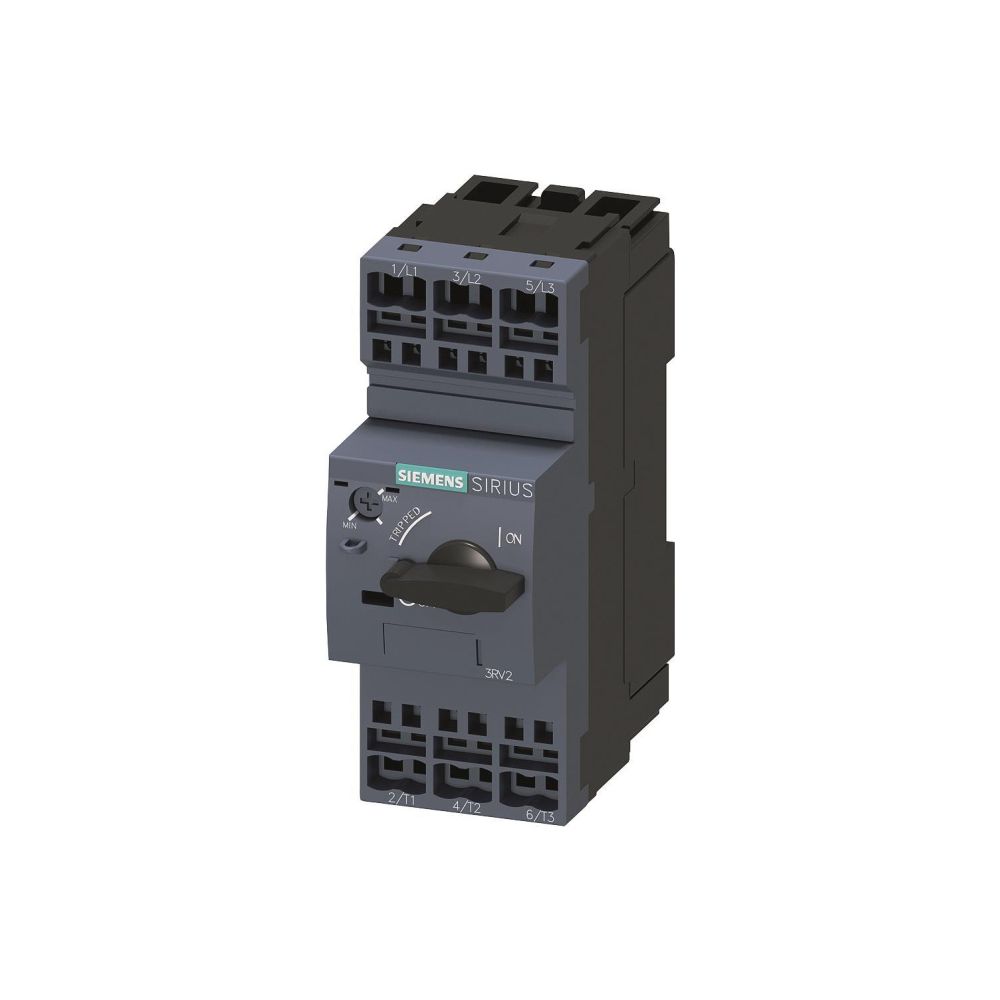

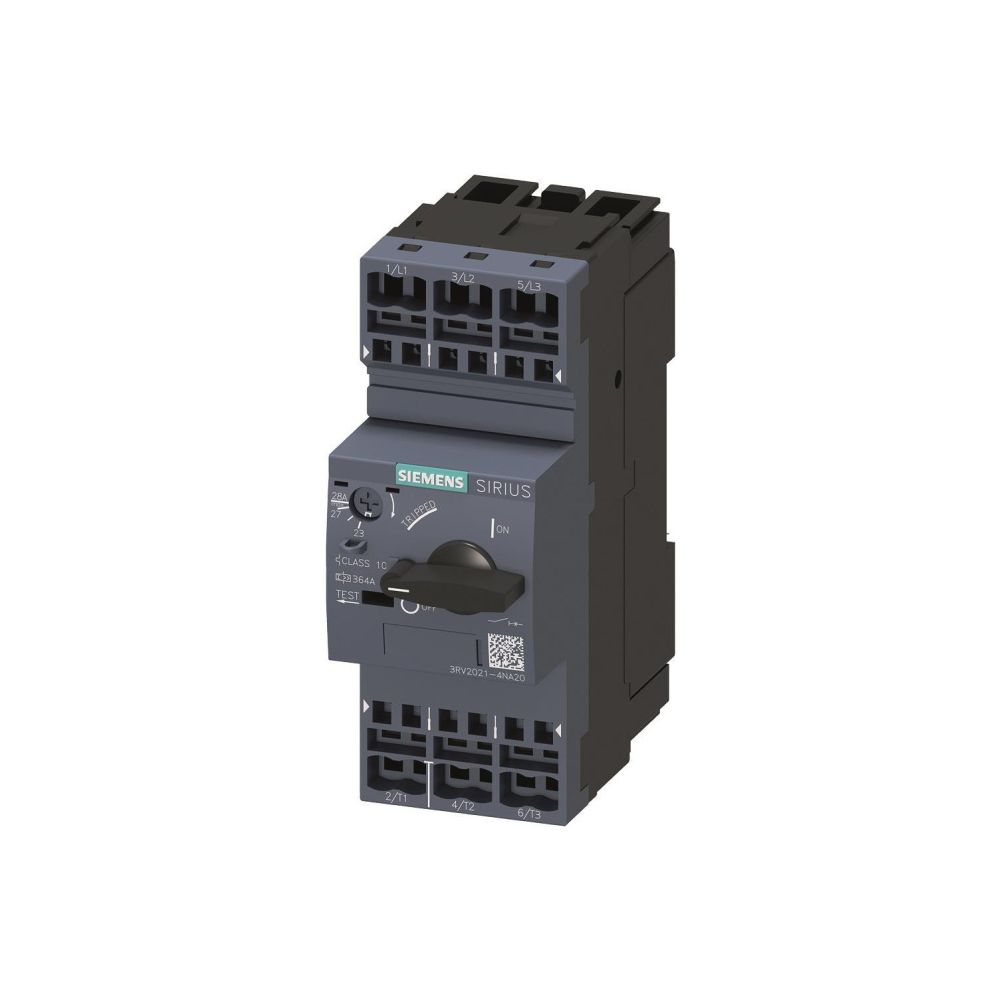

Siemens Motorschutzschalter 3RV2021-4NA20 23-28A Federzuganschluss 119x45x97mm
Der Siemens Leistungsschalter 3RV2021-4NA20 der Baugröße S0 dient dem zuverlässigen Motorschutz in elektrischen Anlagen. Das 3-polige Einbaugerät mit magnetischer Auslösetechnik bietet einen einstellbaren Überlastschutz von 23 bis 28 A und ist für eine Bemessungsbetriebsspannung von bis zu 690 V ausgelegt.
Funktionsweise und Montage
Der Leistungsschalter ist mit einem thermischen Überlastschutz ausgestattet und reagiert phasenausfallempfindlich, um Motoren effektiv vor Überlastung und Kurzschlüssen zu bewahren. Die Installation erfolgt als Festeinbau, wobei der Anschluss des Hauptstromkreises über einen Federzuganschluss realisiert wird. Das Gerät ist für den Einsatz in industriellen Umgebungen konzipiert und weist die Schutzart IP20 auf.
Technische Daten
- Überlastauslöser Stromeinstellung: 23 - 28 A
- Kurzschlussauslöser Einstellbereich: 364 A
- Bemessungsbetriebsleistung bei 400 V: 15 kW
- Bemessungsgrenzkurzschlussausschaltstrom bei 400 V: 55 kA
- Bemessungsdauerstrom: 28 A
- Bemessungsbetriebsspannung: 690 V
- Verlustleistung: 13,25 W
- Polzahl: 3
- Schutzart: IP20

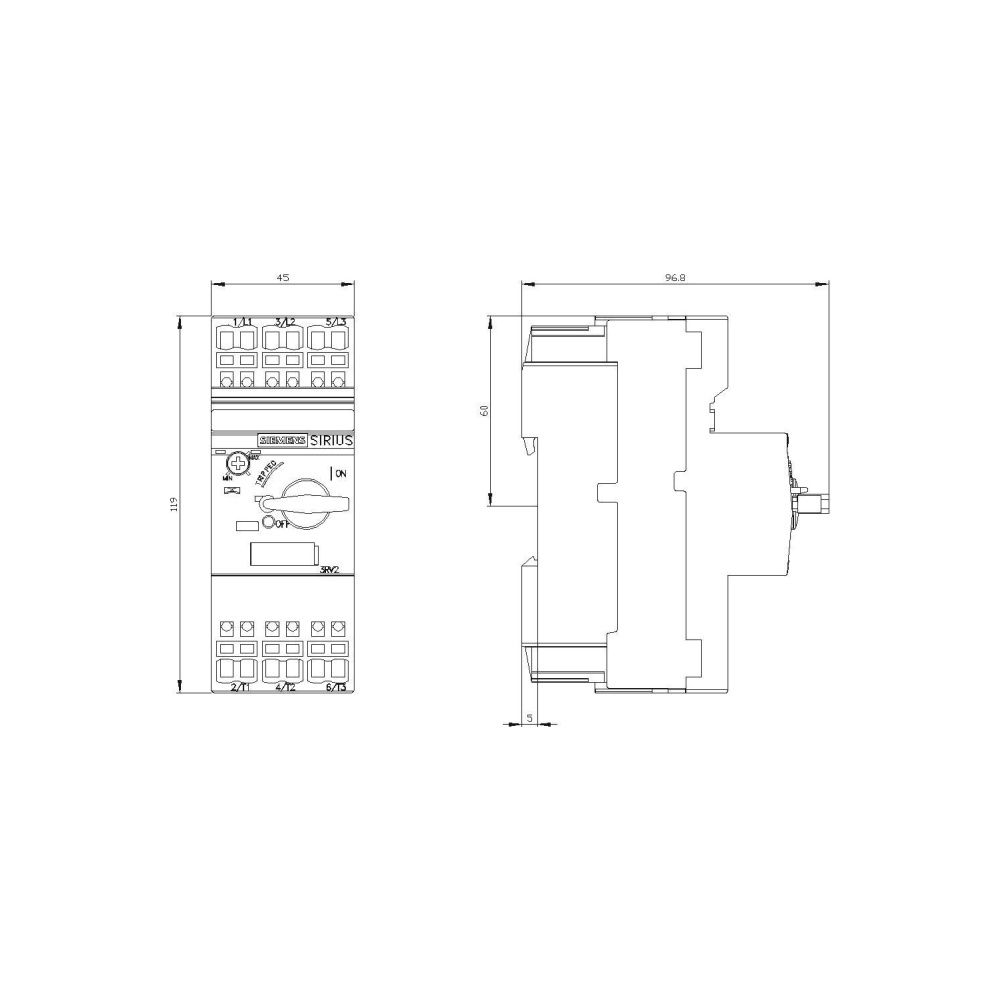

- Abmessungen (H x B x T): 119 mm x 45 mm x 97 mm
Technische Daten
| Hersteller | Siemens |
| Anschlussart Hauptstromkreis | Federzuganschluss |
| Artikelnummer | SIEMENS-3RV20214NA20 |
| Ausführung des Betätigungselements | sonstige |
| Auslösetechnik | magnetisch |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 7,5 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 15 |
| Bemessungsbetriebsspannung | 690 |
| Bemessungsdauerstrom Iu | 28 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 55 |
| Breite | 45 |
| EAN-13 | 4011209724501 |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 364 |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Gewicht | 0,433 kg |
| Höhe | 119 |
| Mit integriertem Hilfsschalter | Nein |
| Mit integriertem Unterspannungsauslöser | Nein |
| Mit thermischem Überlastschutz | Ja |
| Phasenausfallempfindlich | Ja |
| Polzahl | 3 |
| Schutzart (IP) | IP20 |
| Tiefe | 97 |
| Verlustleistung | 13,25 |
| Überlastauslöser Stromeinstellung | 23 - 28 |
| WEEE-Nr. | 23691322 |
