Beschreibung

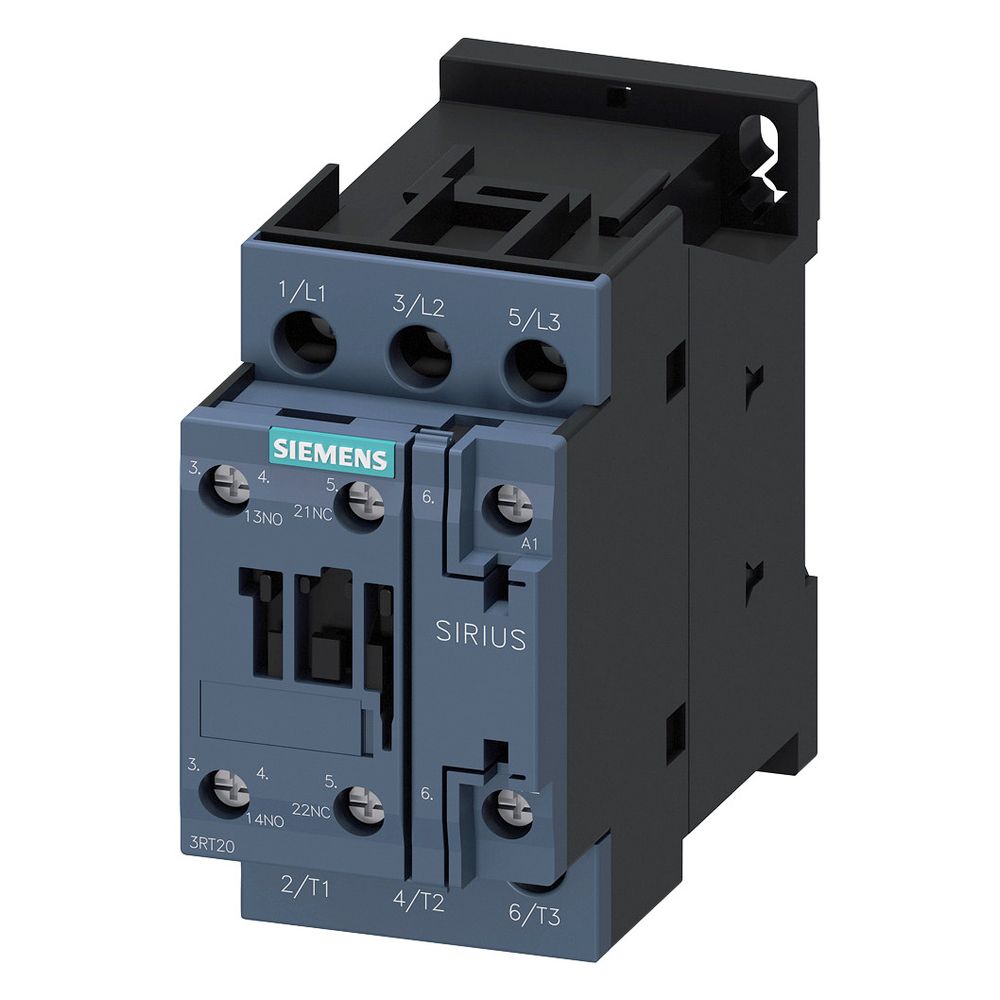

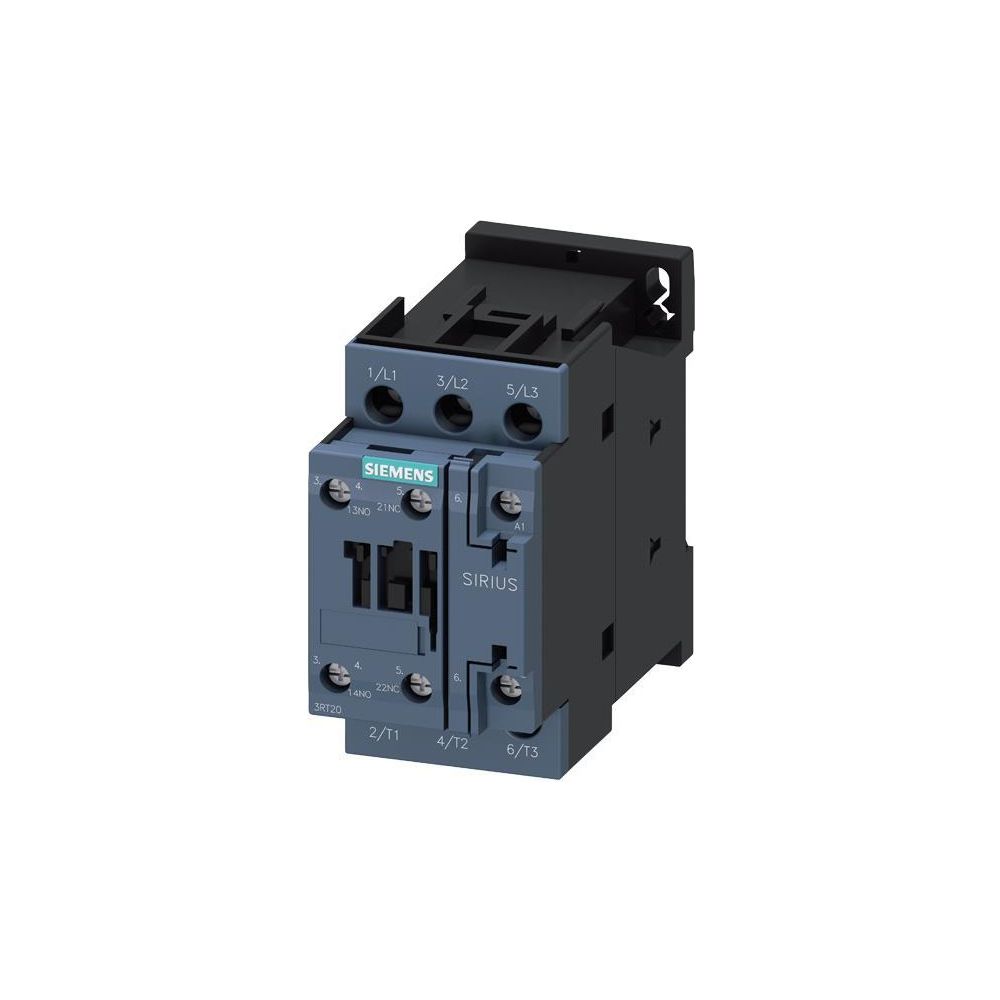

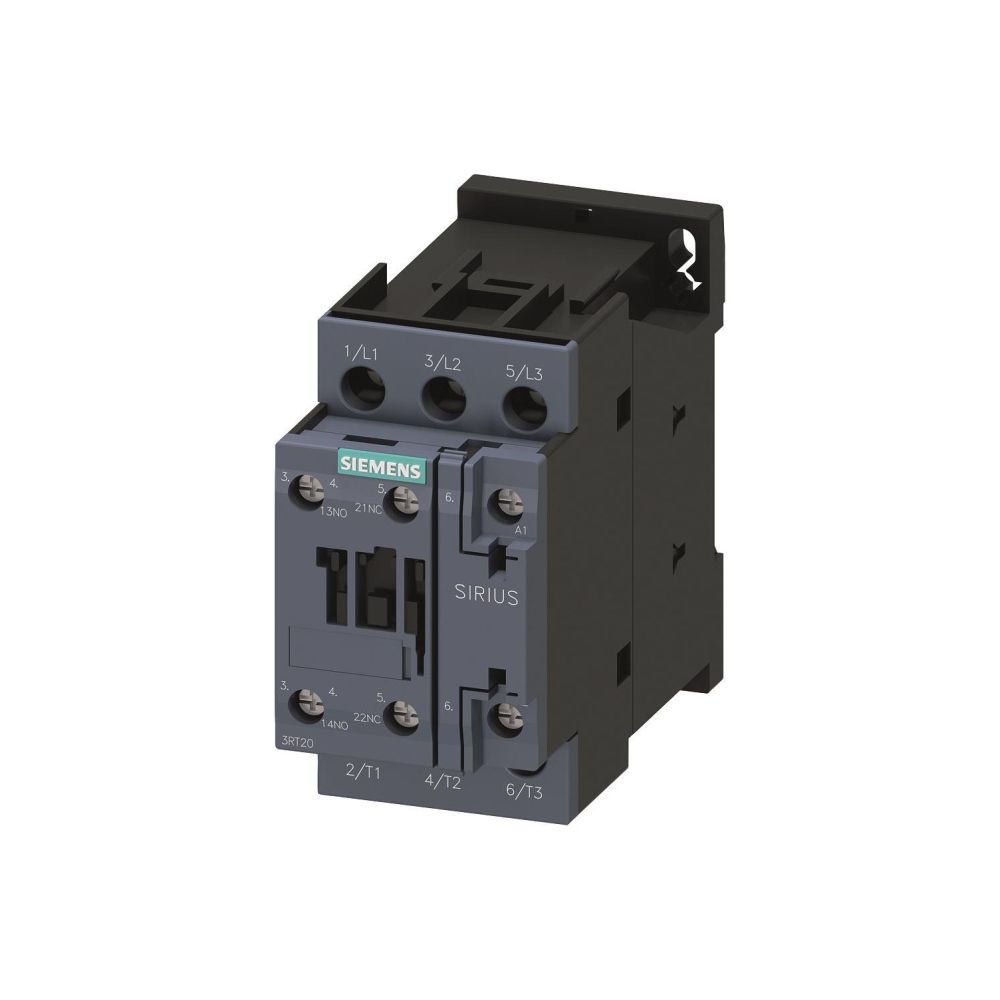

Siemens Schütz 3RT2028-1AP00 18,5kW 230V AC 3-polig S0 1S+1Ö Schraubanschluss 45x85x97mm
Das 3-polige Schütz 3RT20281AP00 von Siemens der Baugröße S0 ist für den Einsatz in anspruchsvollen Schaltanwendungen konzipiert. Es bietet eine Bemessungsbetriebsleistung von 18,5 kW bei 400 V und ist für den Reiheneinbau geeignet. Die Betätigung erfolgt über eine Steuerspeisespannung von 230 V AC.
Montage und Anschluss

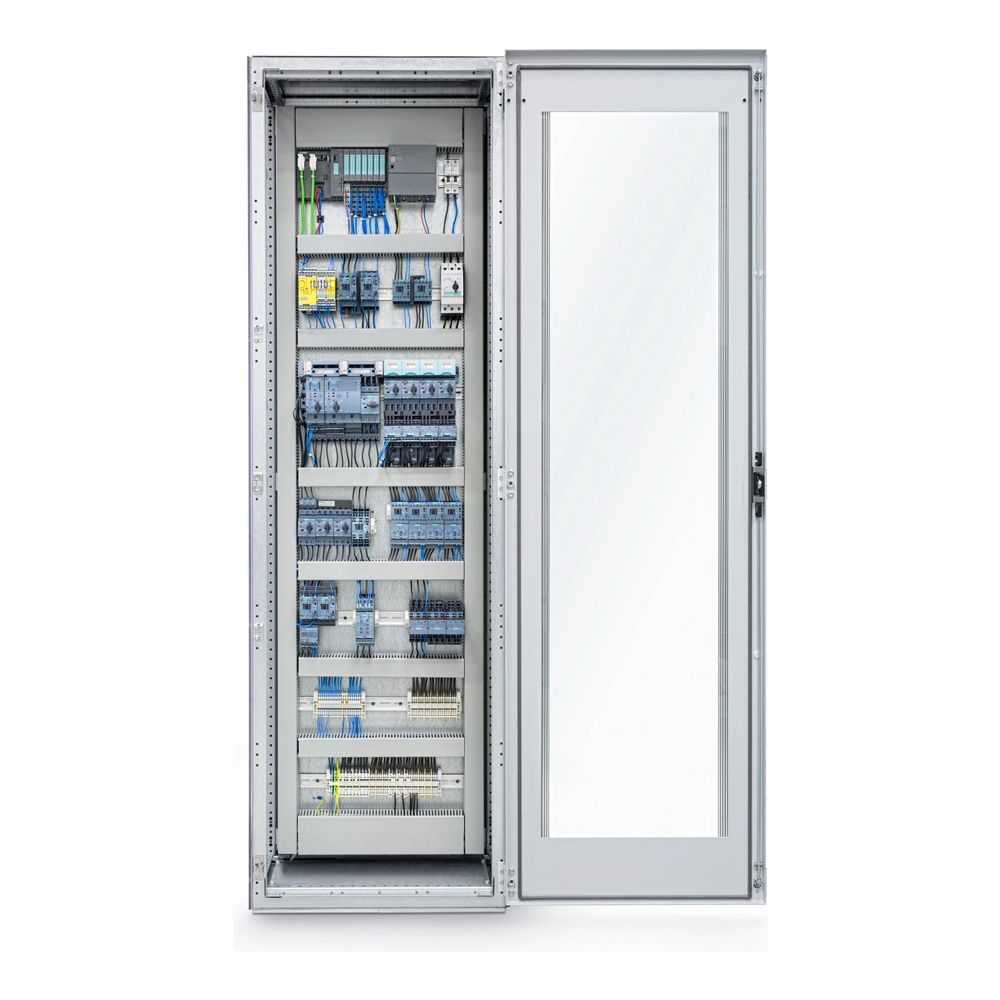

Das Gerät ist für eine effiziente Installation in Schaltschränken ausgelegt. Der Hauptstromkreis wird über Schraubanschlüsse kontaktiert, was eine dauerhafte und sichere Verbindung ermöglicht. Durch die kompakte Bauweise lässt sich das Schütz platzsparend in bestehende Anlagen integrieren.
Technische Daten
- Bemessungsbetriebsleistung AC-3 (400 V): 18,5 kW
- Bemessungsbetriebsstrom AC-1 (400 V): 50 A
- Bemessungsbetriebsstrom AC-3 (400 V): 38 A
- Bemessungsbetriebsstrom AC-4 (400 V): 22 A
- Betriebsspannung: 690 V
- Bemessungssteuerspeisespannung: 230 V AC

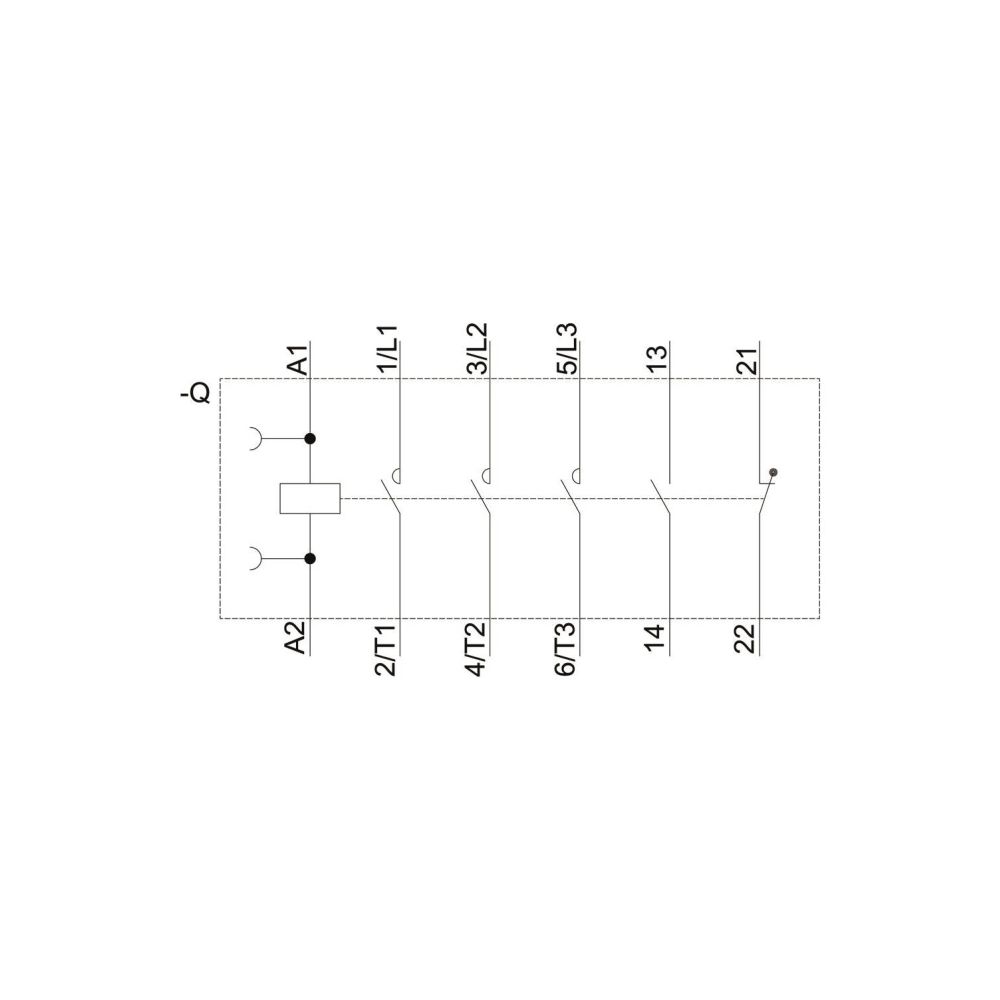

- Hauptkontakte: 3 Schließer
- Hilfskontakte: 1 Schließer, 1 Öffner

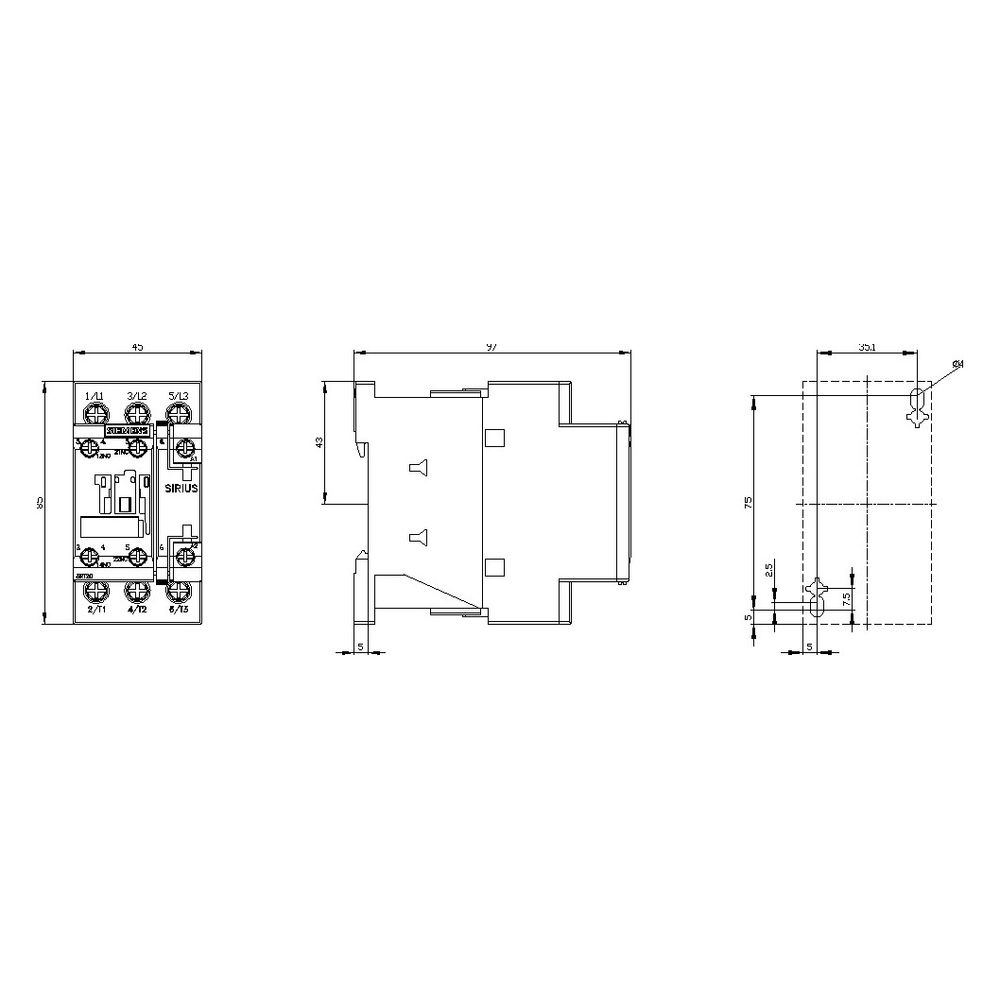

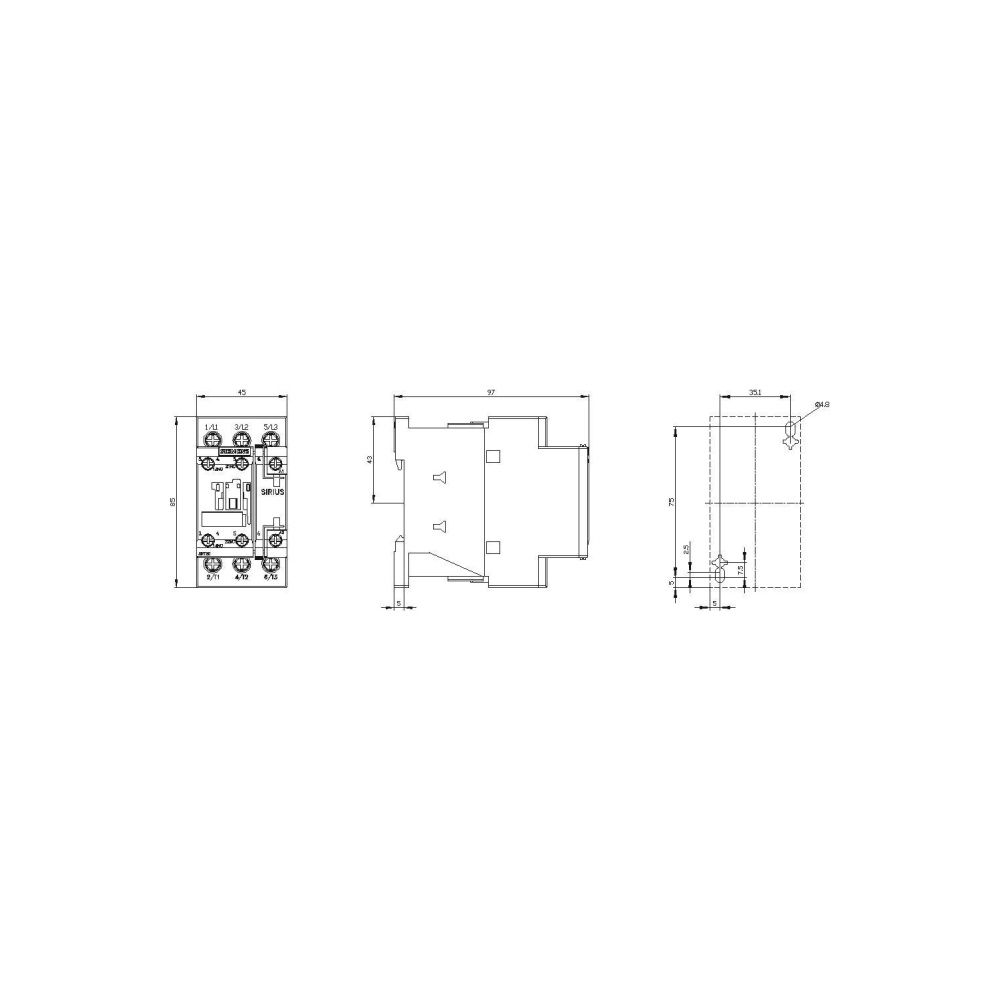

- Abmessungen (B x H x T): 45 mm x 85 mm x 97 mm
Technische Daten
| Hersteller | Siemens |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Artikelnummer | SIEMENS-3RT20281AP00 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 18,5 |
| Bemessungsbetriebsleistung NEMA | 18,38747 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 50 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 38 |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 22 |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 |
| Betriebsspannung AC 50 Hz | 690 |
| Betriebsspannung AC 60 Hz | 690 |
| Breite | 45 |
| EAN-13 | 4011209833630 |
| Geeignet für Reiheneinbau | Ja |
| Gewicht | 0,418 kg |
| Höhe | 85 |
| Ie bei AC-3, 400V | 38 |
| Ie bie AC-4, 400V | 22 |
| Schließer Haupt | 3 |
| Schließer Hilfskontakte | 1 |
| Spannungsart zur Betätigung | AC |
| Tiefe | 97 |
| Öffner Hilfskontakte | 1 |
| WEEE-Nr. | 23691322 |
