Beschreibung

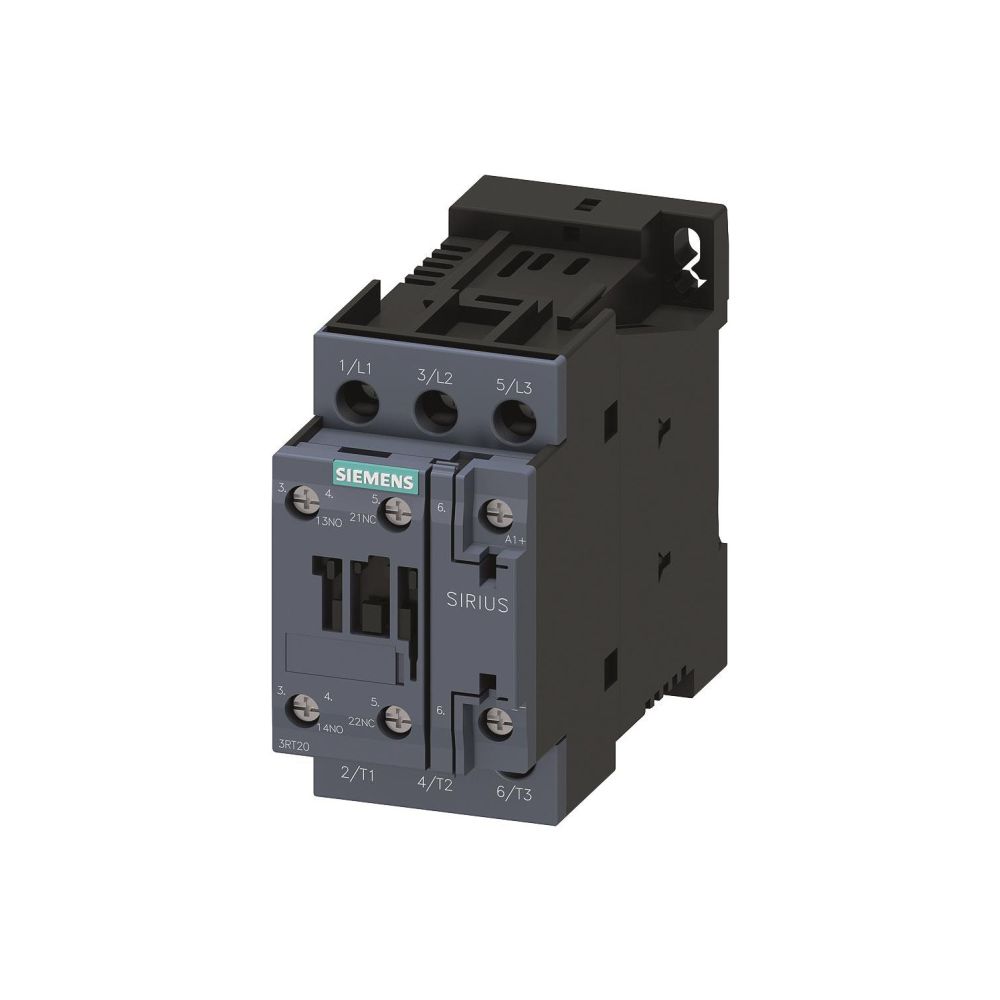

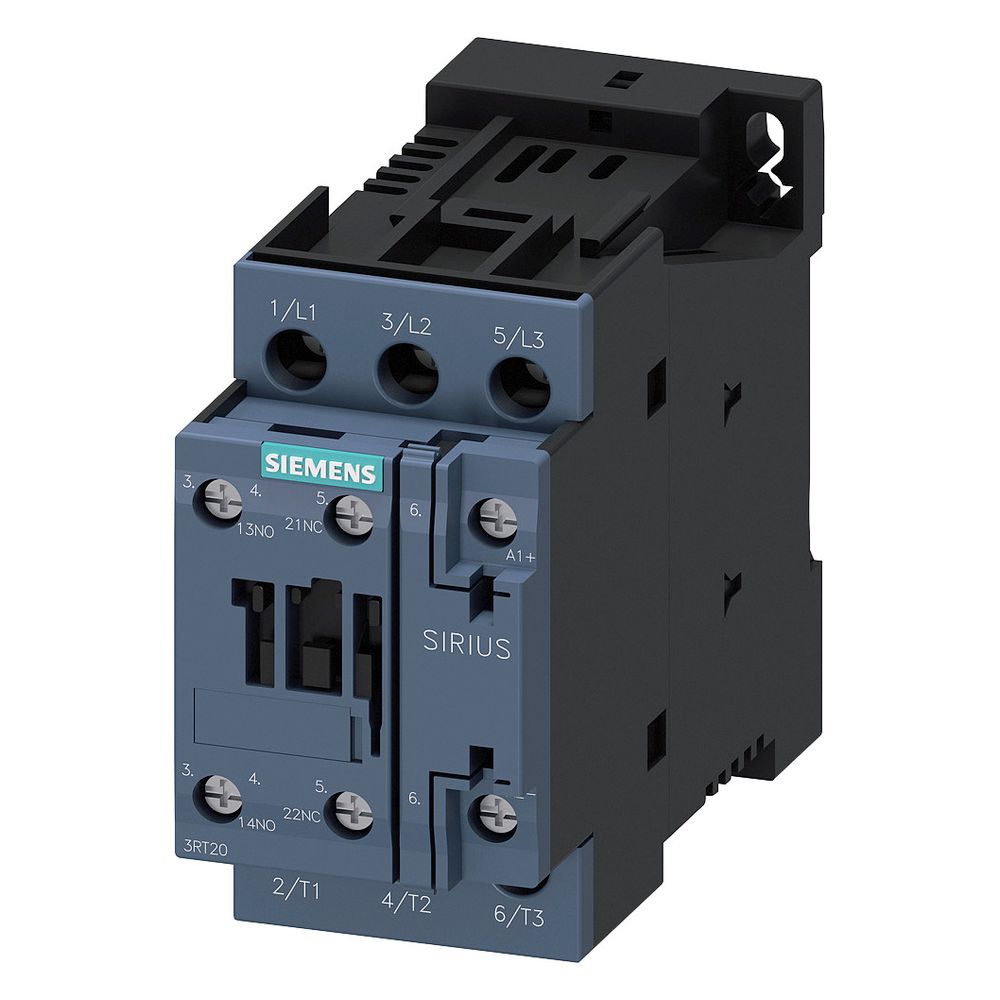

Siemens SIRIUS Leistungsschütz 3RT2023-1BB40 4kW 9A 24V DC 3-polig 1S+1Ö Schraubanschluss Baugröße S0
Das Leistungsschütz 3RT2023 von Siemens ist für das Schalten von Motoren konzipiert und bietet eine Bemessungsbetriebsleistung von 4 kW bei 400 V. Das 3-polige Gerät der Baugröße S0 zeichnet sich durch eine kompakte Bauweise aus und verfügt über integrierte Hilfskontakte. Es ist für den Einsatz in industriellen Verbraucherabzweigen optimiert und unterstützt eine effiziente Verdrahtung mittels Schraubanschlüssen.
Funktionsweise und Montage

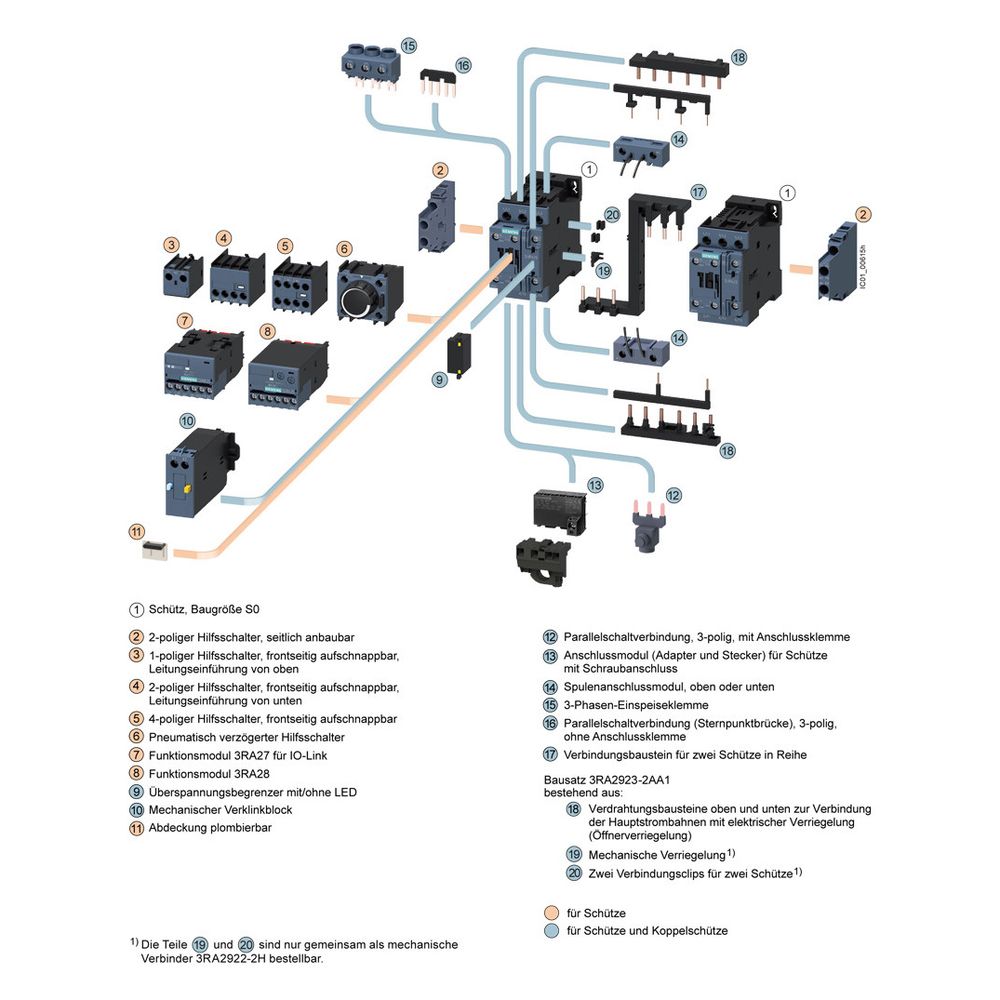

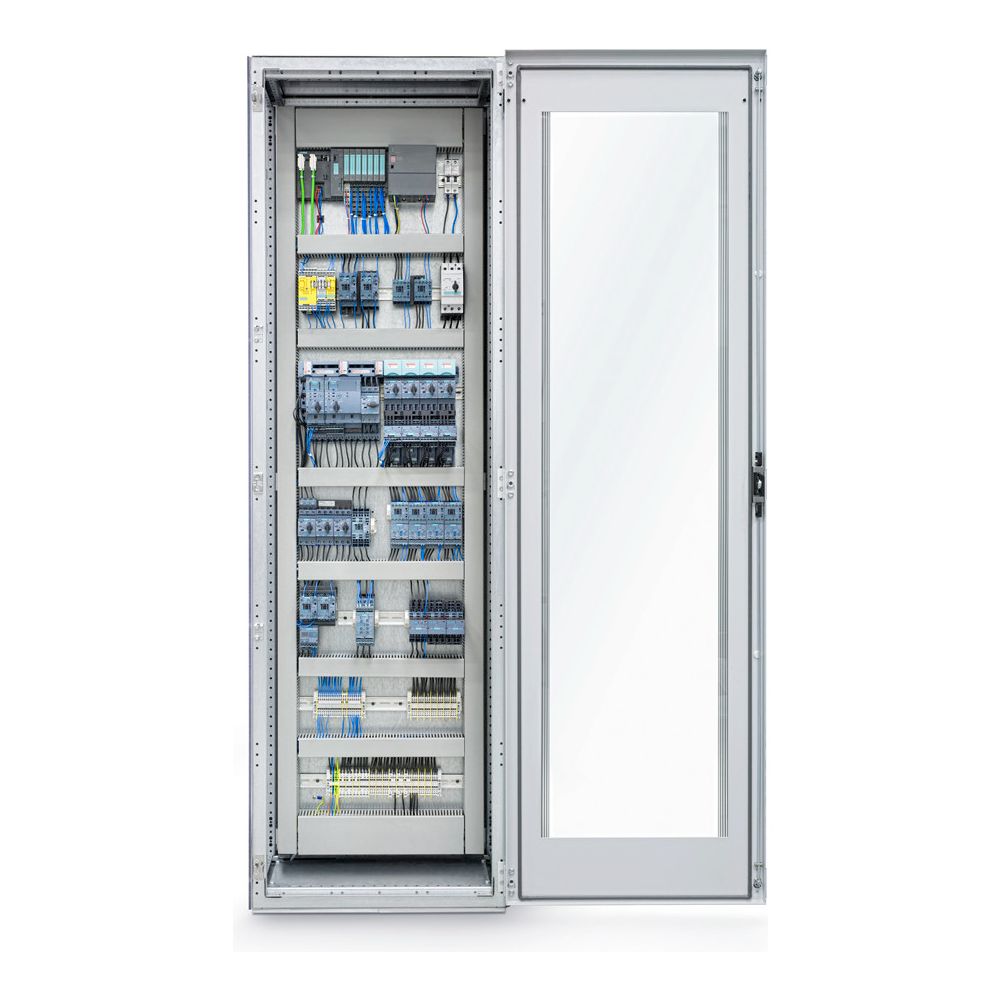

Das Schütz ist Teil des SIRIUS Systembaukastens und ermöglicht eine flexible Kombination mit weiteren Komponenten. Die frontseitigen Anschlüsse erleichtern die Verdrahtung im Schaltschrank, wobei das Gerät für den Reiheneinbau geeignet ist. Durch die DC-Betätigung mit 24 V Steuerspannung lässt sich das Schütz präzise in moderne Steuerungsarchitekturen einbinden. Die robuste Ausführung ist klimafest und für weltweite Anwendungen ausgelegt.
Technische Daten
- Bemessungsbetriebsleistung AC-3, 400 V: 4 kW
- Bemessungsbetriebsstrom AC-3, 400 V: 9 A
- Bemessungsbetriebsstrom AC-1, 400 V: 40 A
- Bemessungsbetriebsstrom AC-4, 400 V: 8,5 A
- Bemessungssteuerspeisespannung DC: 24 V
- Betriebsspannung AC: 690 V

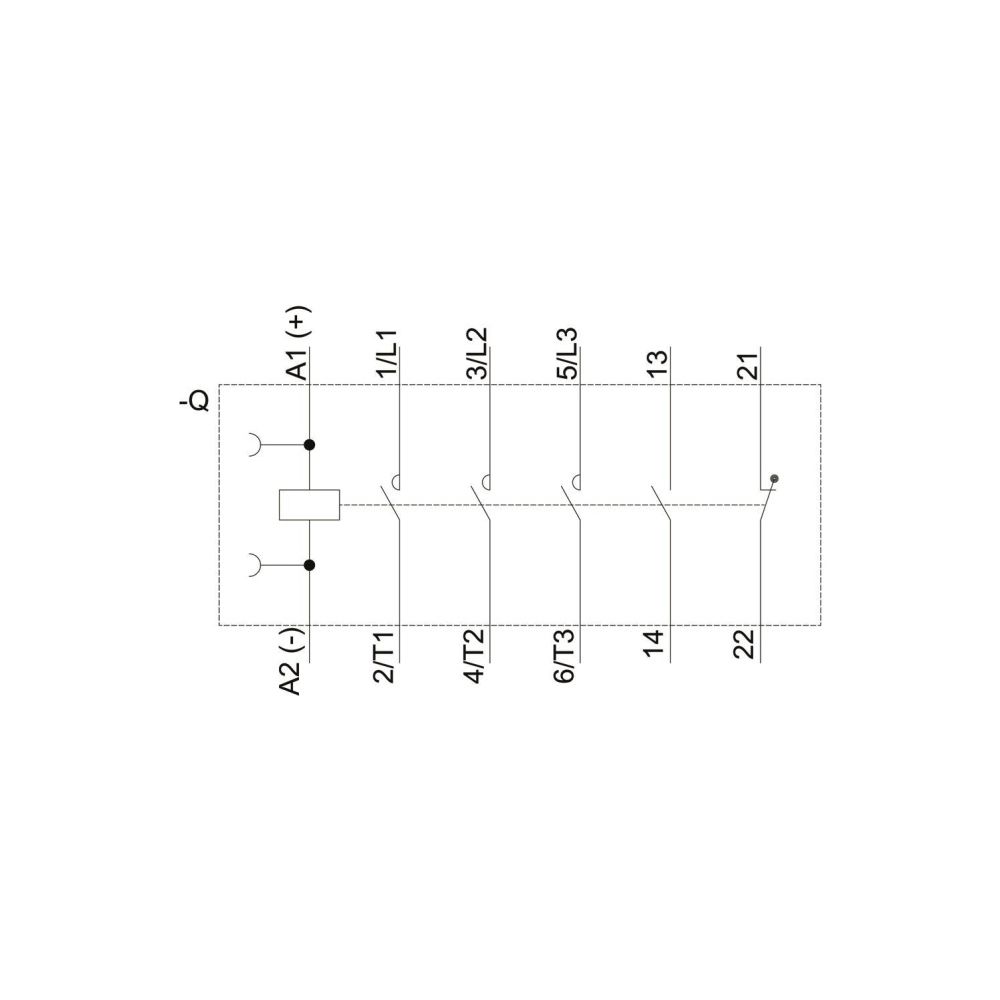

- Hilfskontakte: 1 Schließer, 1 Öffner
- Baugröße: S0
- Anschlussart Hauptstromkreis: Schraubanschluss

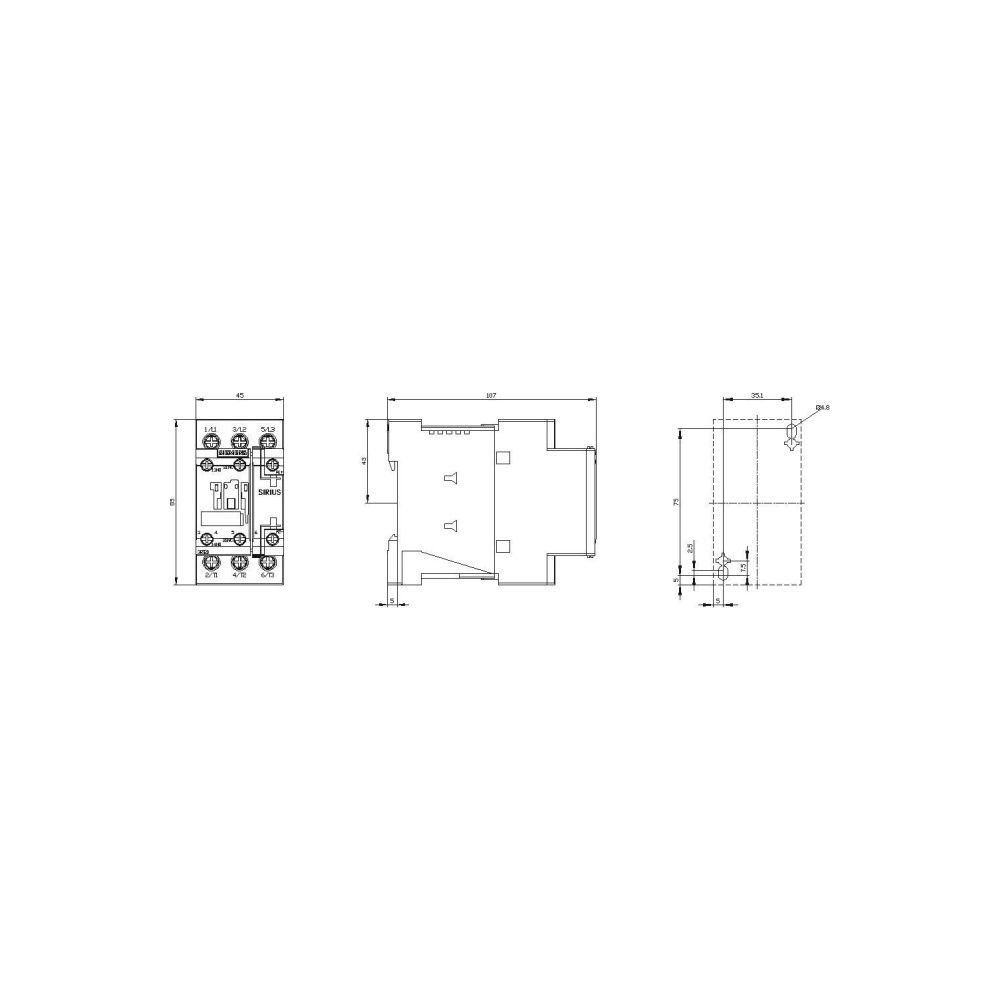

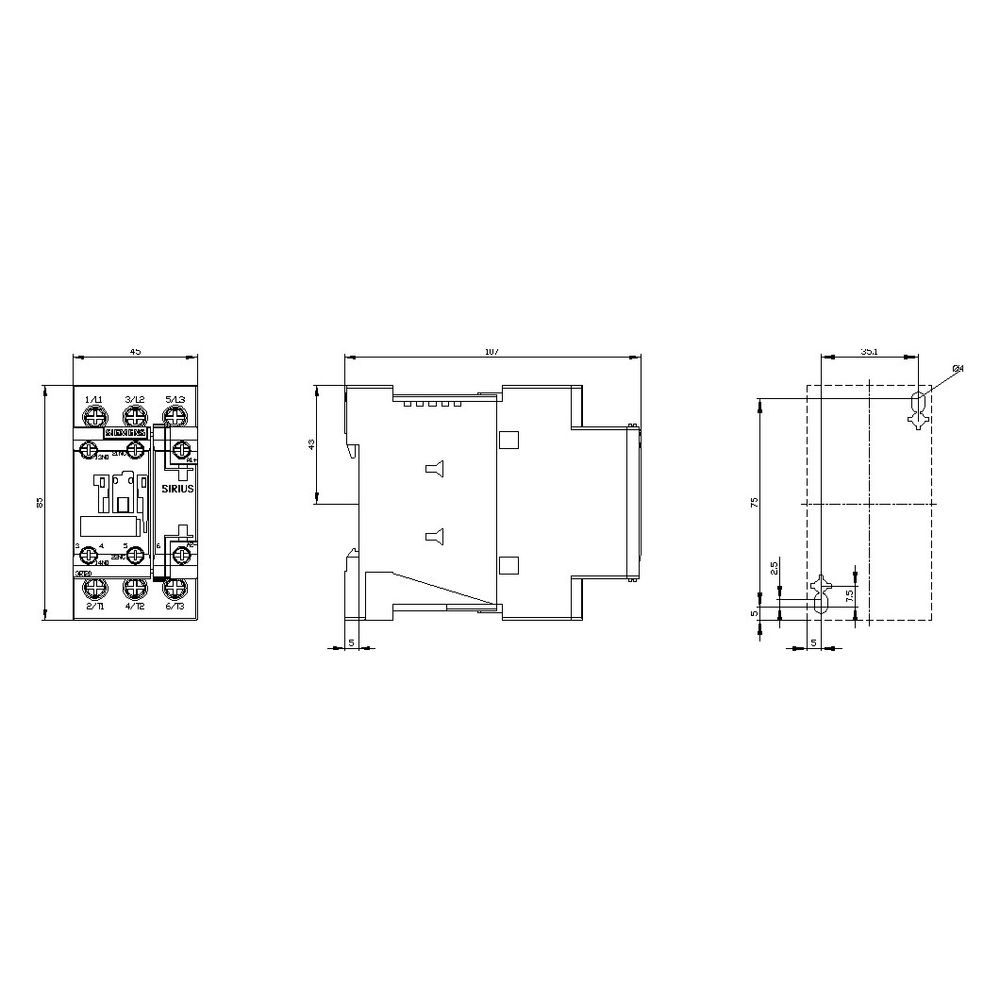

- Abmessungen (BxHxT): 45 mm x 85 mm x 107 mm
Technische Daten
| Hersteller | Siemens |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Artikelnummer | SIEMENS-3RT20231BB40 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 |
| Bemessungsbetriebsleistung NEMA | 3,677494 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 40 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 8,5 |
| Bemessungssteuerspeisespannung DC | 24 |
| Betriebsspannung AC 50 Hz | 690 |
| Betriebsspannung AC 60 Hz | 690 |
| Breite | 45 |
| EAN-13 | 4011209831346 |
| Geeignet für Reiheneinbau | Ja |
| Gewicht | 0,602 kg |
| Höhe | 85 |
| Ie bei AC-3, 400V | 9 |
| Ie bie AC-4, 400V | 8,5 |
| Schließer Haupt | 3 |
| Schließer Hilfskontakte | 1 |
| Spannungsart zur Betätigung | DC |
| Tiefe | 107 |
| Öffner Hilfskontakte | 1 |
| WEEE-Nr. | 23691322 |
