Beschreibung

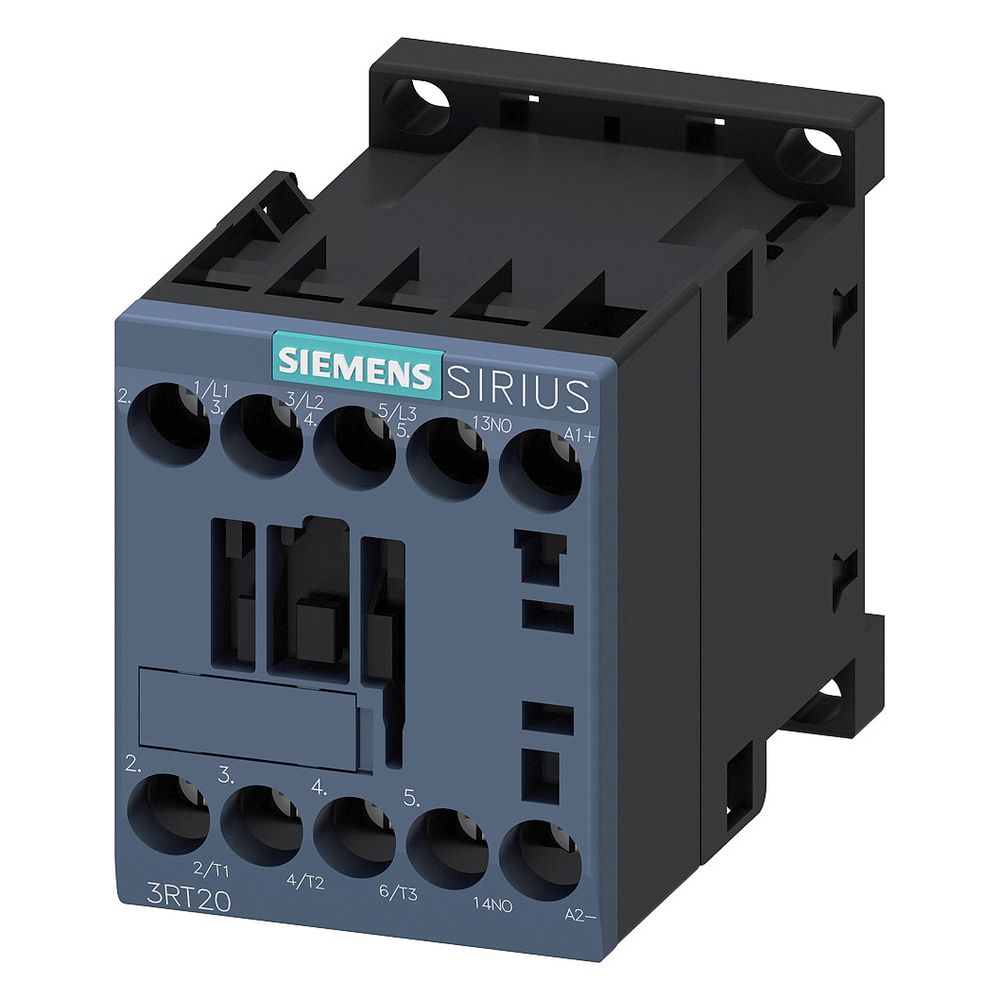

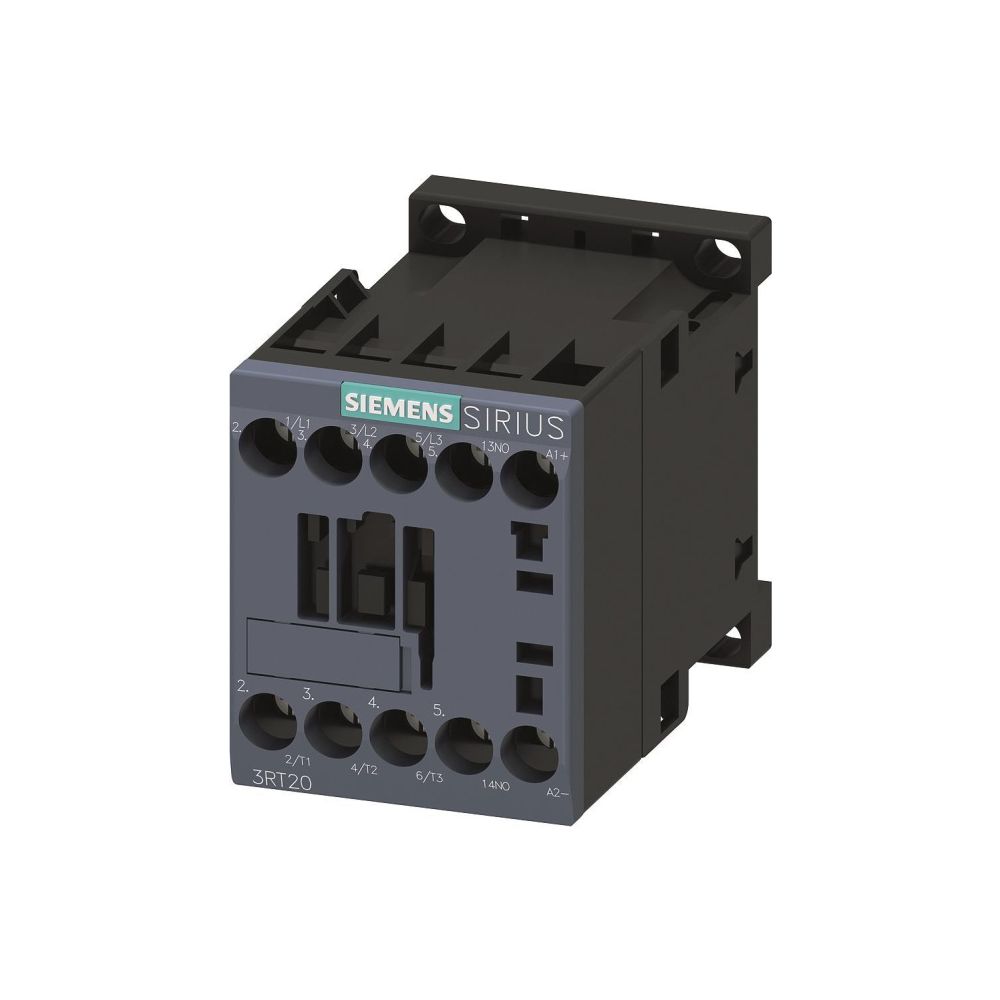

Siemens 3RT20181BB41 Schütz AC-3 7,5kW/400V 1S 24VDC 3p S00
Das 3-polige Schütz 3RT20181BB41 der Baugröße S00 von Siemens ist für eine Bemessungsbetriebsleistung von 7,5 kW bei 400 V ausgelegt. Es zeichnet sich durch eine hohe Kontaktzuverlässigkeit aus und ist für den Reiheneinbau geeignet. Die Betätigung erfolgt über eine Steuerspeisespannung von 24 V DC.
Montage und Anschluss
Das Gerät ist für den Reiheneinbau konzipiert und ermöglicht eine einfache Integration in Schaltanlagen. Der Anschluss des Hauptstromkreises erfolgt über robuste Schraubanschlüsse, die eine dauerhafte Verbindung sicherstellen.
Technische Daten
- Bemessungsbetriebsleistung AC-3, 400 V: 7,5 kW
- Bemessungsbetriebsstrom AC-1, 400 V: 22 A
- Bemessungsbetriebsstrom AC-3, 400 V: 16 A
- Bemessungsbetriebsstrom AC-4, 400 V: 11,5 A
- Bemessungssteuerspeisespannung DC: 24 V
- Betriebsspannung AC: 690 V

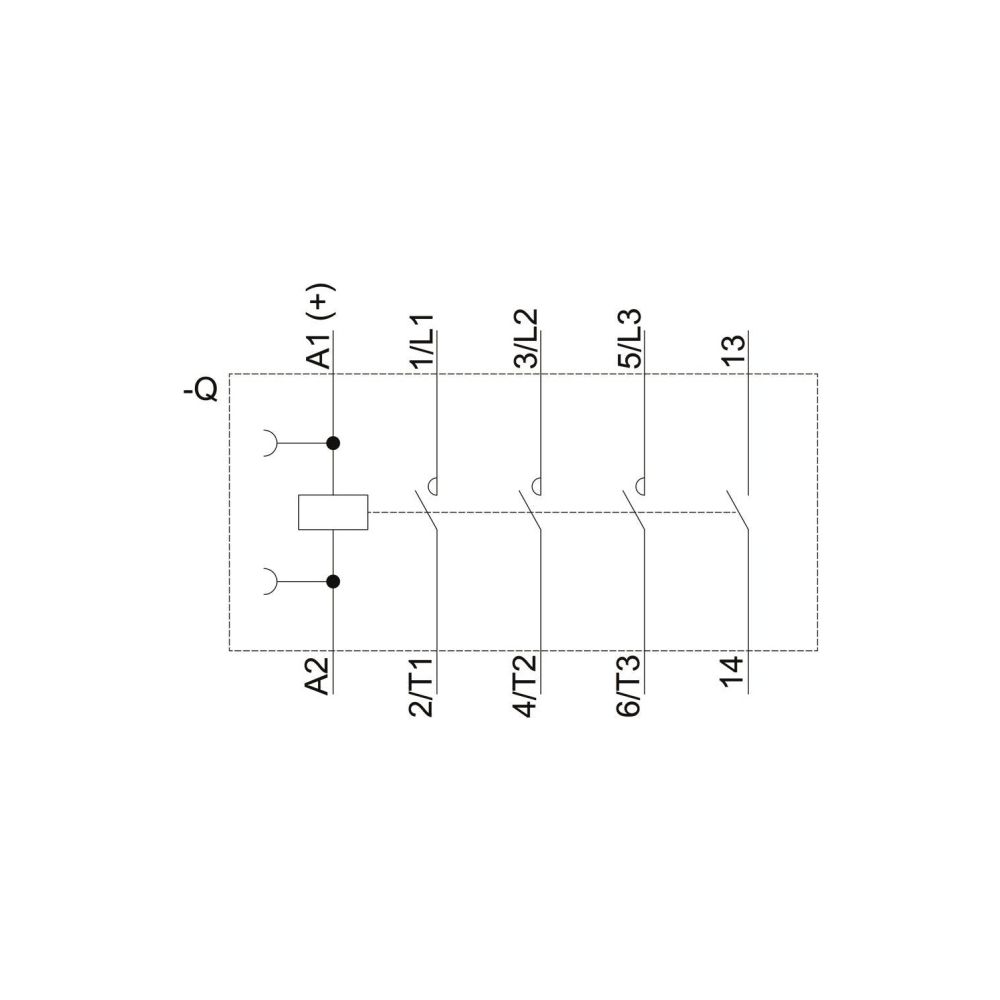

- Hauptkontakte Schließer: 3
- Hilfskontakte Schließer: 1

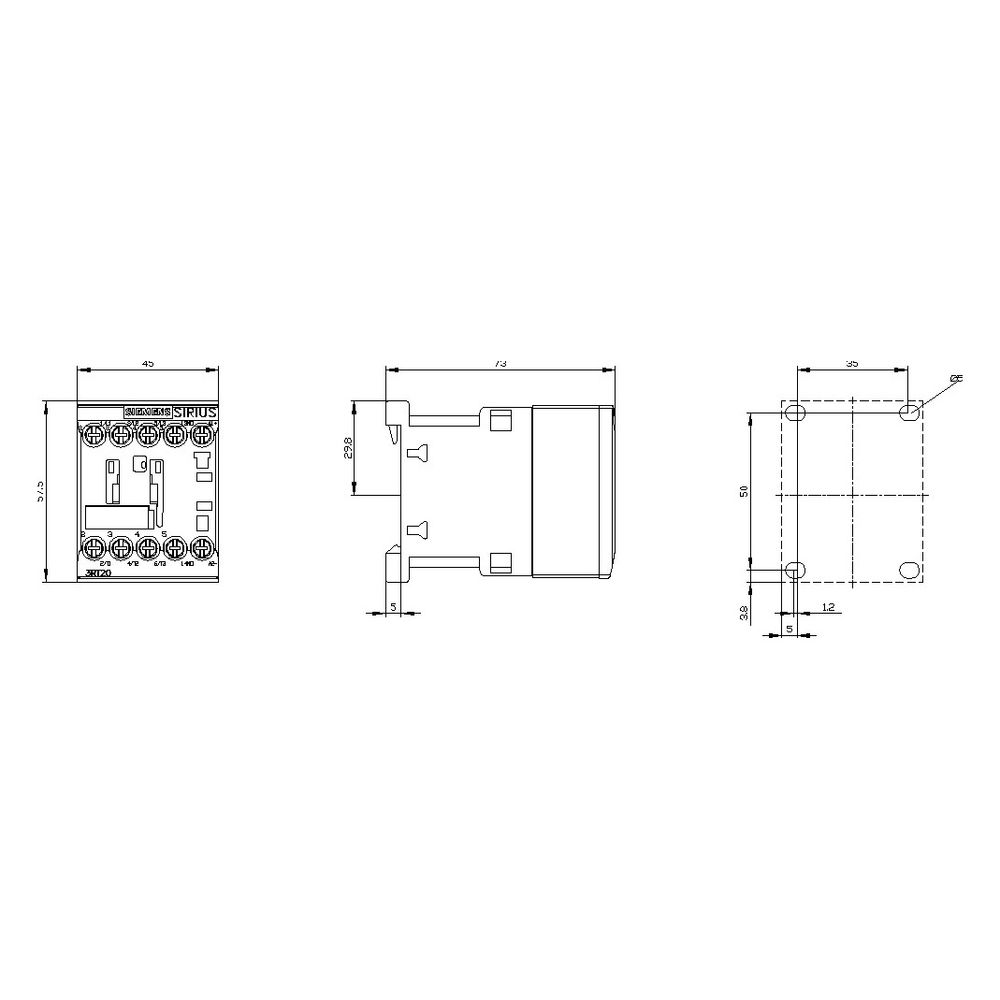

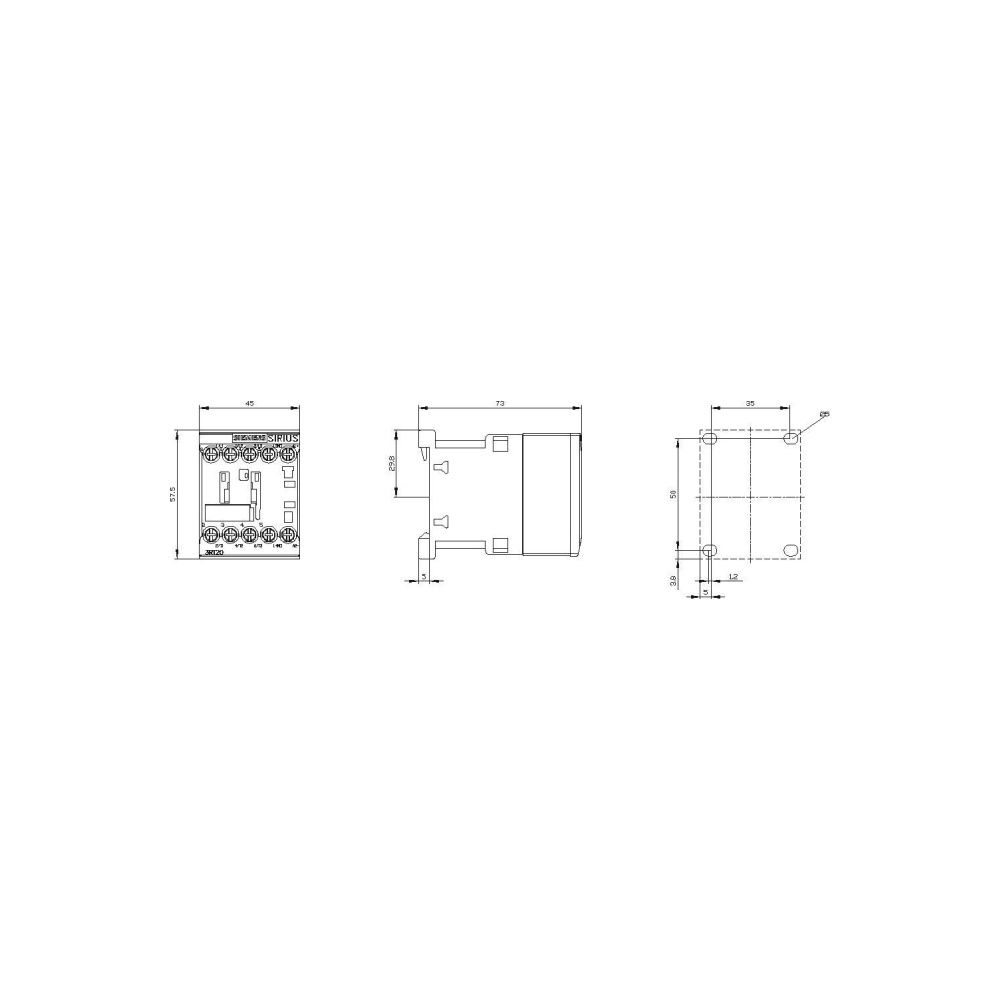

- Breite: 45 mm
- Höhe: 58 mm
Technische Daten
| Hersteller | Siemens |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Artikelnummer | SIEMENS-3RT20181BB41 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7,5 |
| Bemessungsbetriebsleistung NEMA | 7,354988 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 22 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 16 |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 11,5 |
| Bemessungssteuerspeisespannung DC | 24 |
| Betriebsspannung AC 50 Hz | 690 |
| Betriebsspannung AC 60 Hz | 690 |
| Breite | 45 |
| EAN-13 | 4011209784093 |
| Geeignet für Reiheneinbau | Ja |
| Gewicht | 0,291 kg |
| Höhe | 58 |
| Ie bei AC-3, 400V | 16 |
| Ie bie AC-4, 400V | 11,5 |
| Schließer Haupt | 3 |
| Schließer Hilfskontakte | 1 |
| Spannungsart zur Betätigung | DC |
| Tiefe | 73 |
| WEEE-Nr. | 23691322 |
