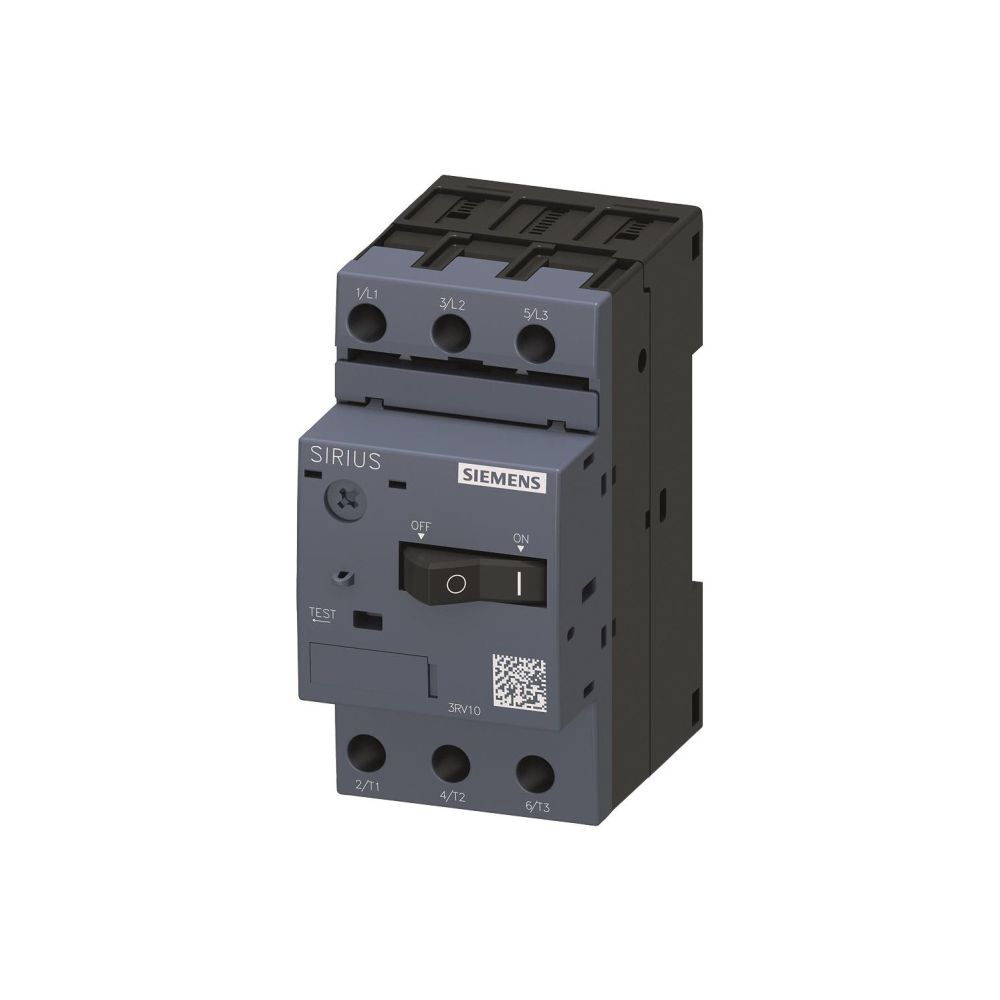

Siemens Motorschutzschalter 3RV10111JA10 7-10A 4kW IP20 90x45x75mm
Der Motorschutzschalter 3RV10111JA10 von Siemens ist ein kompaktes Einbaugerät der Baugröße S00 für den Schutz von Elektromotoren. Er bietet einen einstellbaren Überlastschutz im Bereich von 7 bis 10 A sowie eine integrierte Phasenausfallempfindlichkeit. Das Gerät ist für den Einsatz in Anlagen mit einer Bemessungsbetriebsspannung von bis zu 690 V ausgelegt.
Funktionsweise und Montage
Der dreipolige Schalter arbeitet mit einer magnetischen Auslösetechnik und verfügt über einen thermischen Überlastschutz. Die Anbindung an den Hauptstromkreis erfolgt über einen Schraubanschluss. Das Gerät ist für die Festeinbautechnik optimiert und entspricht der Schutzart IP20.
Technische Daten
- Einstellbereich Überlastauslöser: 7 - 10 A
- Kurzschlussauslöser: 130 A
- Bemessungsbetriebsleistung bei 230 V: 2,2 kW
- Bemessungsbetriebsleistung bei 400 V: 4 kW
- Bemessungsgrenzkurzschlussausschaltstrom bei 400 V: 50 kA
- Bemessungsdauerstrom: 10 A
- Bemessungsbetriebsspannung: 690 V
- Verlustleistung: 9,25 W
- Polzahl: 3

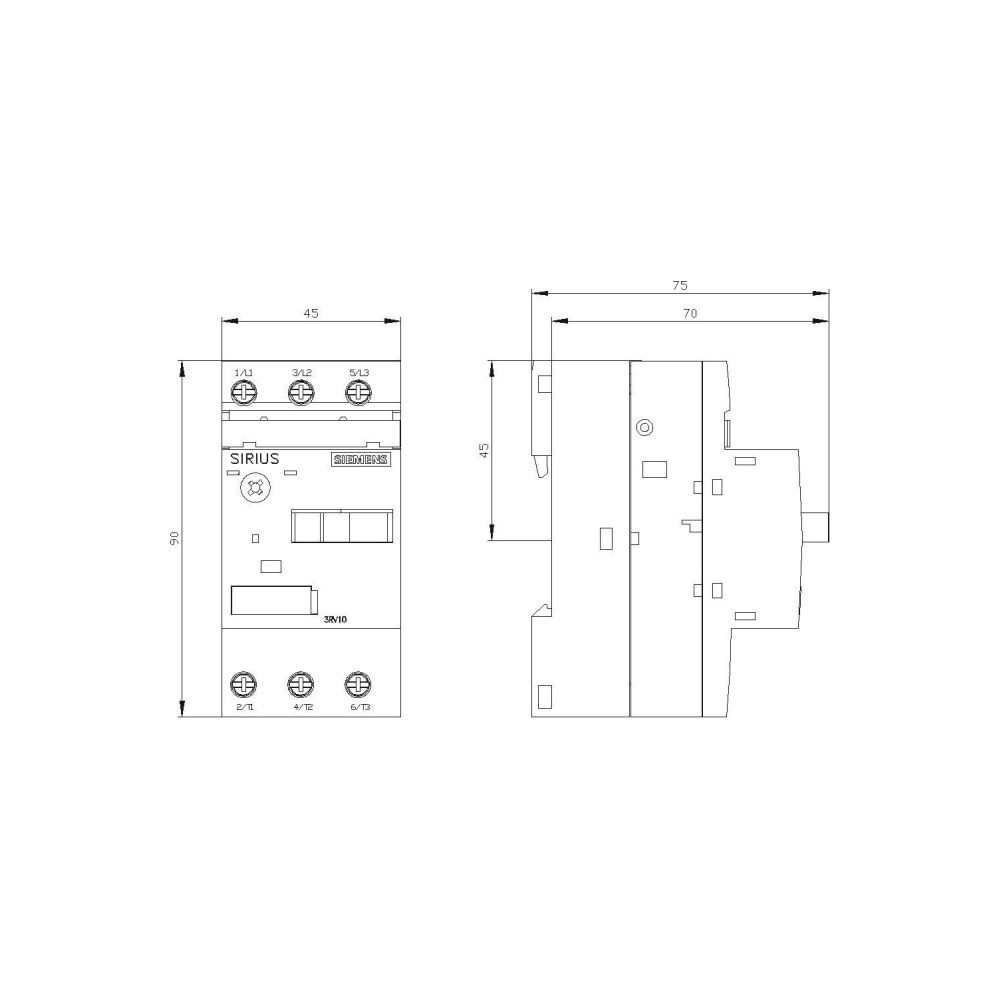

- Abmessungen (H x B x T): 90 mm x 45 mm x 75 mm
Technische Daten
| Hersteller | Siemens |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Artikelnummer | SIEMENS-3RV10111JA10 |
| Ausführung des Betätigungselements | sonstige |
| Auslösetechnik | magnetisch |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 2,2 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 |
| Bemessungsbetriebsspannung | 690 |
| Bemessungsdauerstrom Iu | 10 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 50 |
| Breite | 45 |
| EAN-13 | 4011209263697 |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 130 |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Gewicht | 0,278 kg |
| Höhe | 90 |
| Mit integriertem Hilfsschalter | Nein |
| Mit integriertem Unterspannungsauslöser | Nein |
| Mit thermischem Überlastschutz | Ja |
| Phasenausfallempfindlich | Ja |
| Polzahl | 3 |
| Schutzart (IP) | IP20 |
| Tiefe | 75 |
| Verlustleistung | 9,25 |
| Überlastauslöser Stromeinstellung | 7 - 10 |
| WEEE-Nr. | 23691322 |
