Beschreibung

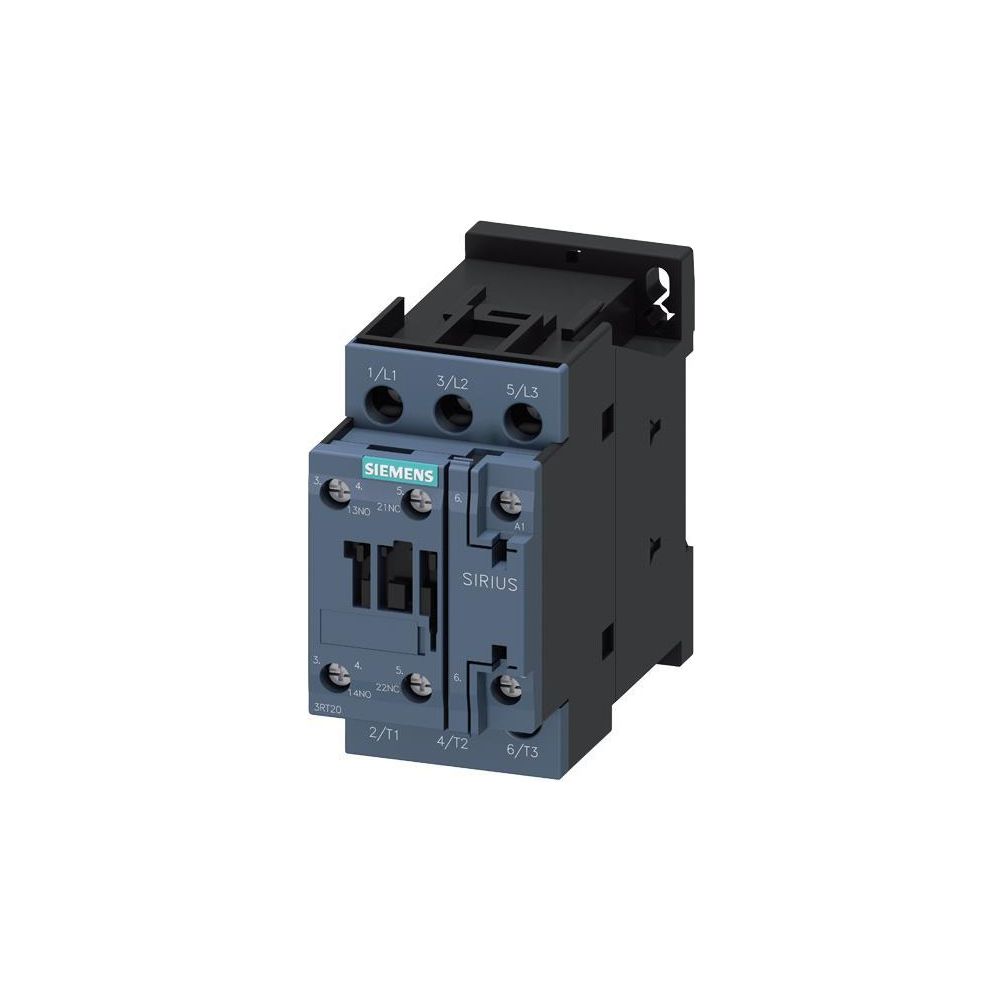

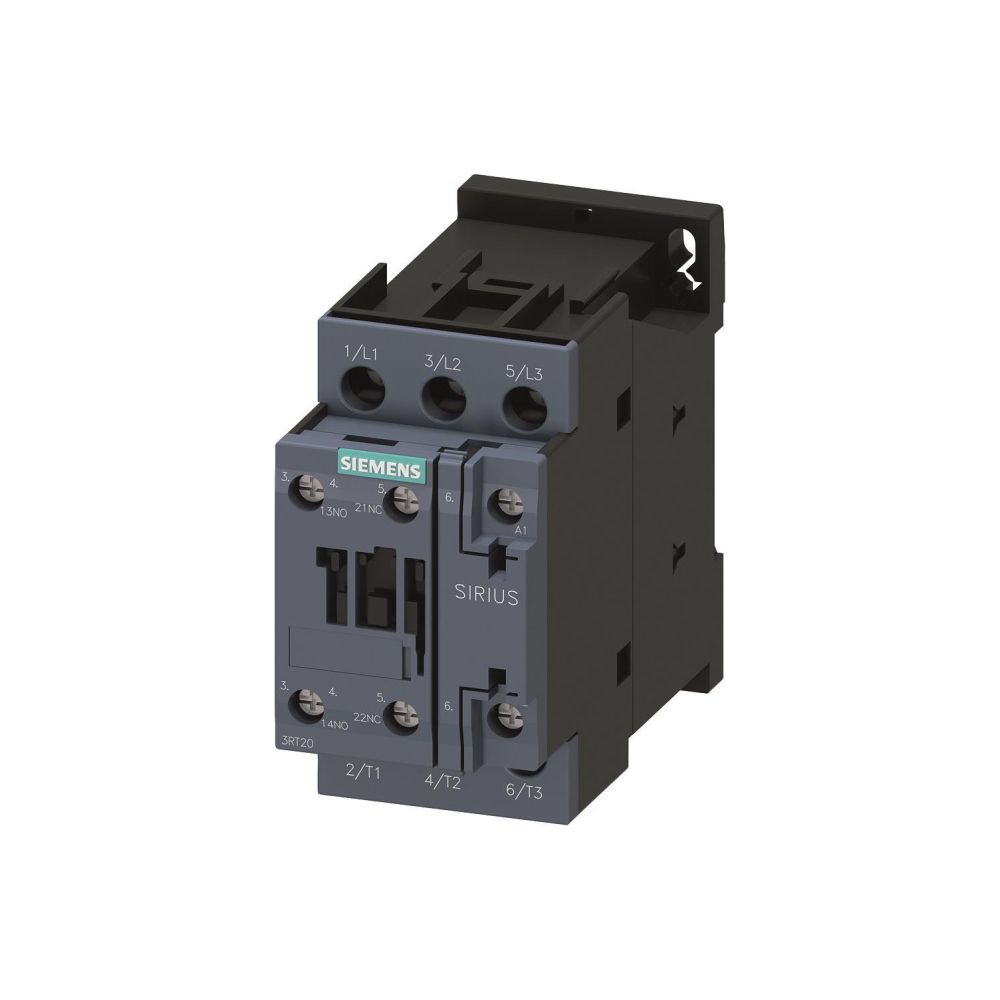

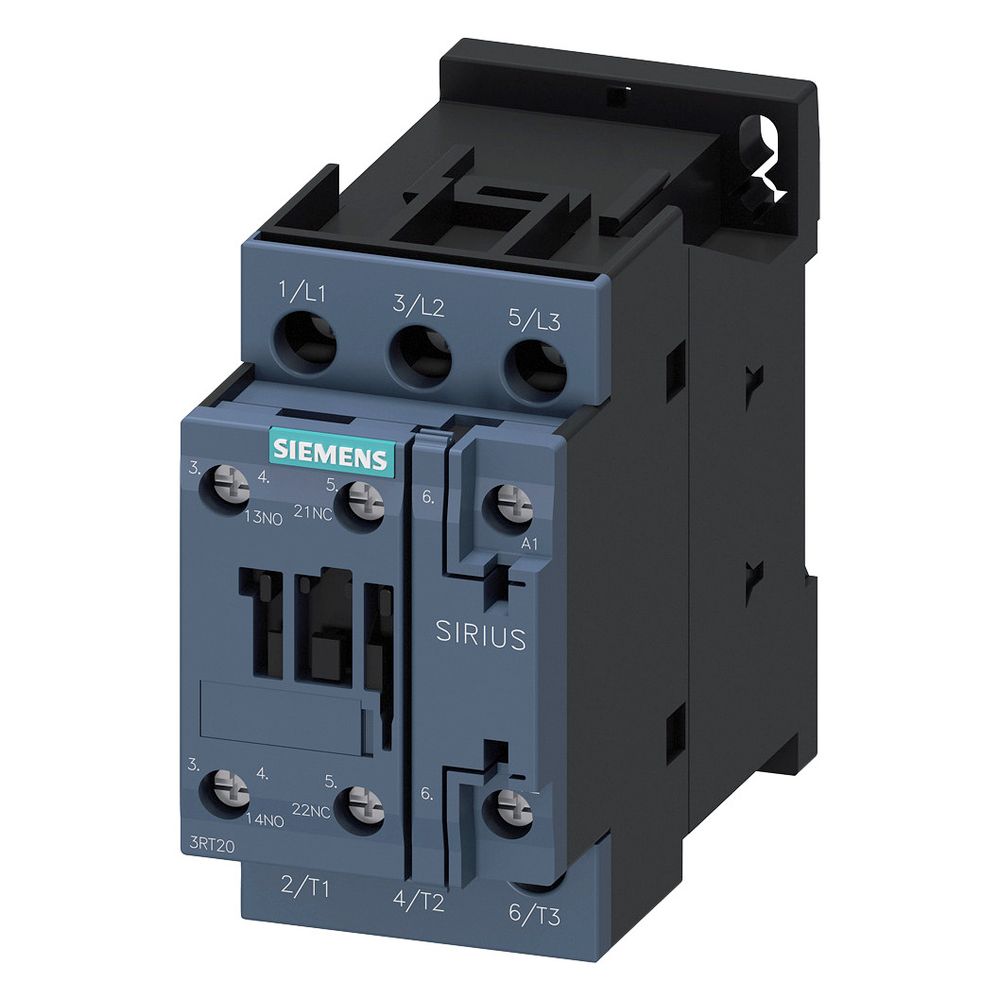

Siemens Schütz 3RT2025-1AP00 7,5kW 400V 230V AC 1S+1Ö Baugröße S0 Schraubanschluss 3RT20251AP00
Das Schütz 3RT20251AP00 der Baugröße S0 von Siemens ist für das Schalten von Lasten in industriellen Anwendungen konzipiert. Es ist für eine Bemessungsbetriebsleistung von 7,5 kW bei 400 V ausgelegt und verfügt über drei Hauptschließer sowie jeweils einen Hilfskontakt als Schließer und Öffner. Die Betätigung erfolgt über eine Steuerspannung von 230 V AC.
Montage und Anschluss

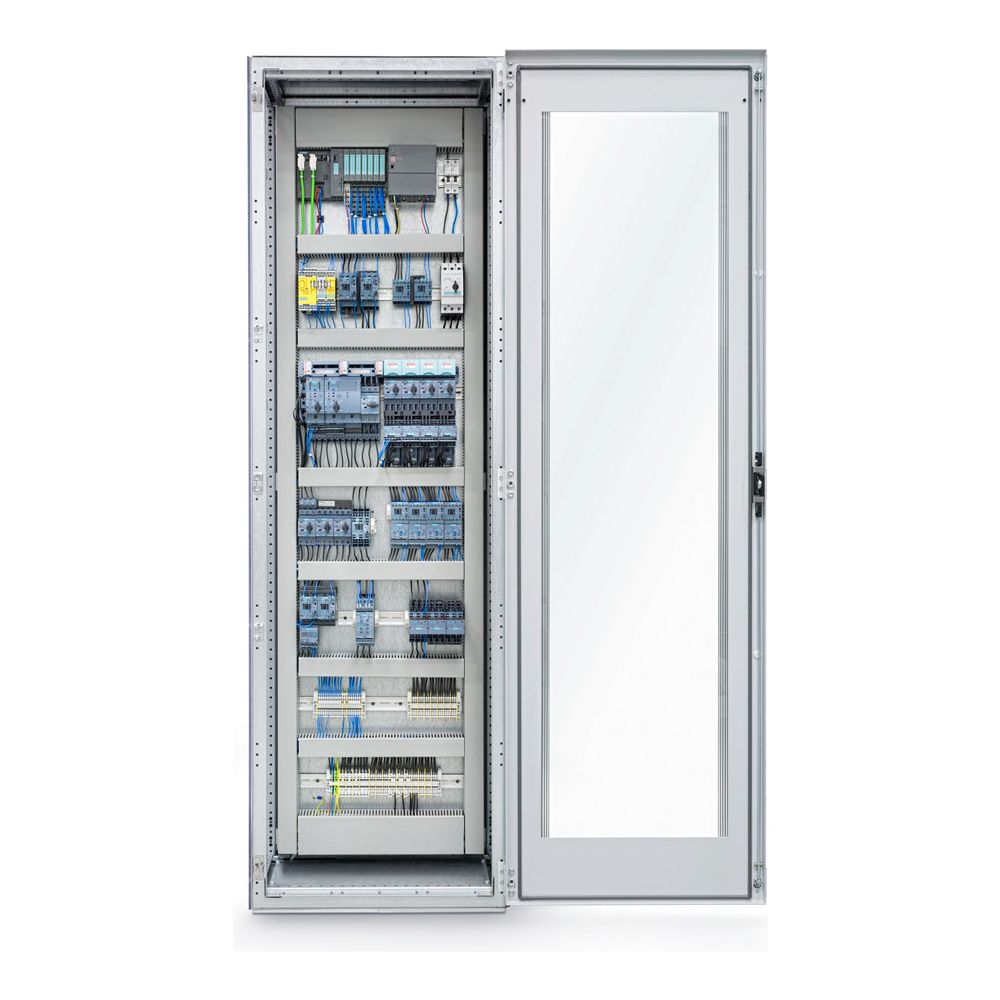

Das Gerät ist für den Reiheneinbau vorgesehen und lässt sich platzsparend in Schaltschränke integrieren. Der Anschluss des Hauptstromkreises erfolgt über Schraubanschlüsse, die eine sichere Kontaktierung ermöglichen.
Technische Daten
- Bemessungsbetriebsleistung AC-3, 400 V: 7,5 kW
- Bemessungsbetriebsstrom AC-3, 400 V: 17 A
- Bemessungsbetriebsstrom AC-1, 400 V: 40 A
- Bemessungsbetriebsstrom AC-4, 400 V: 15,5 A
- Bemessungssteuerspeisespannung: 230 V AC
- Betriebsspannung: 690 V

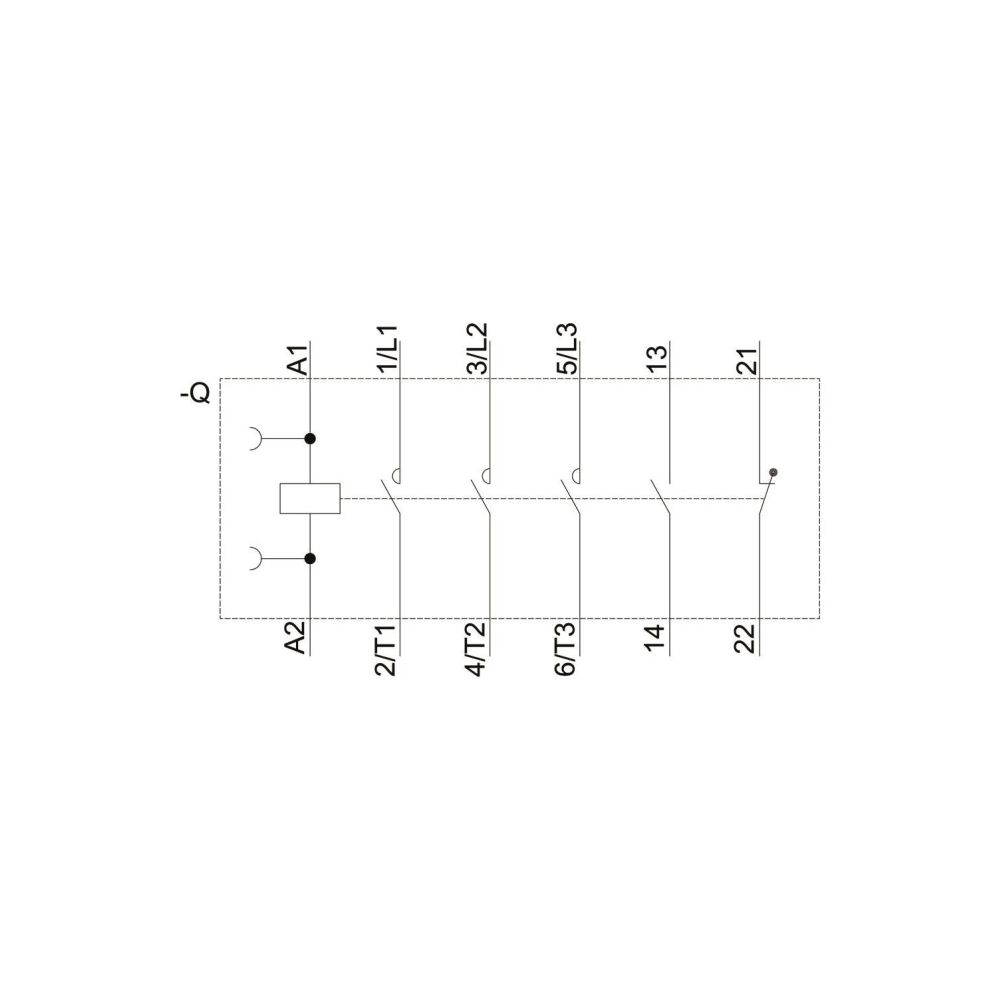

- Hauptkontakte: 3 Schließer
- Hilfskontakte: 1 Schließer, 1 Öffner

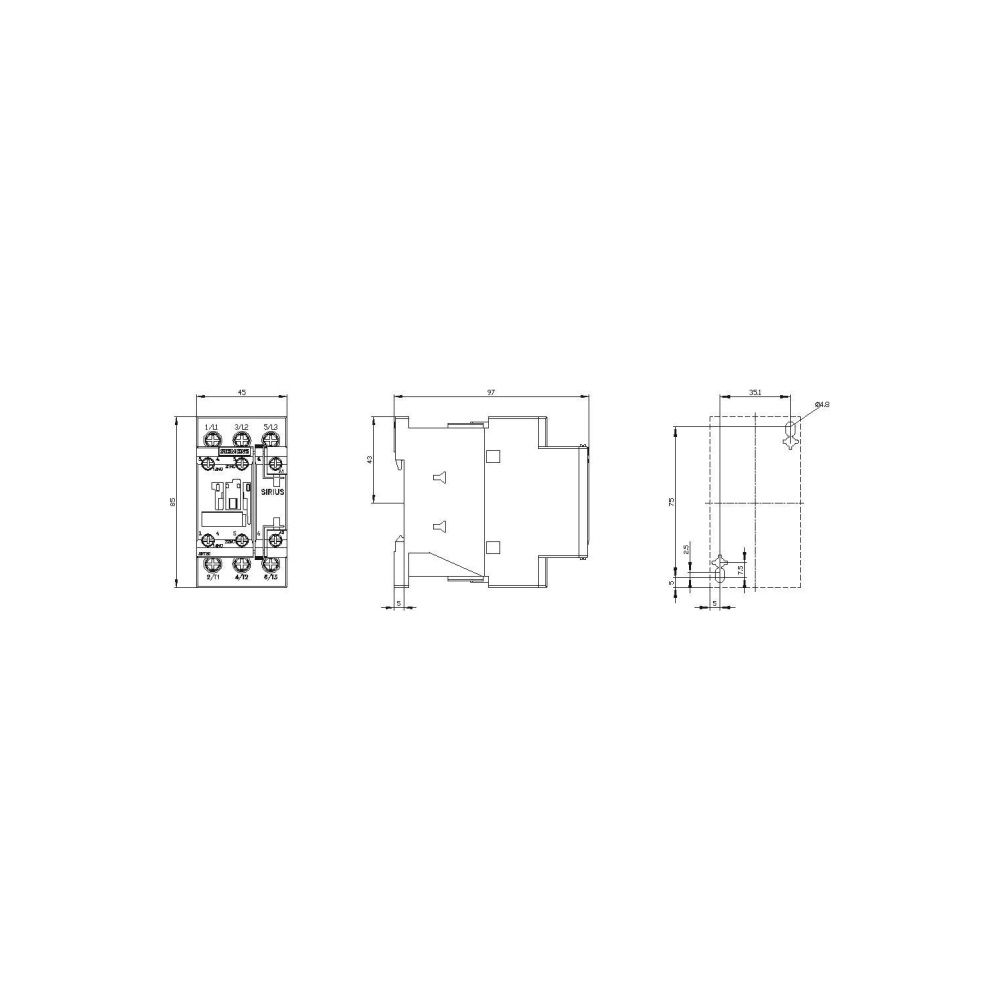

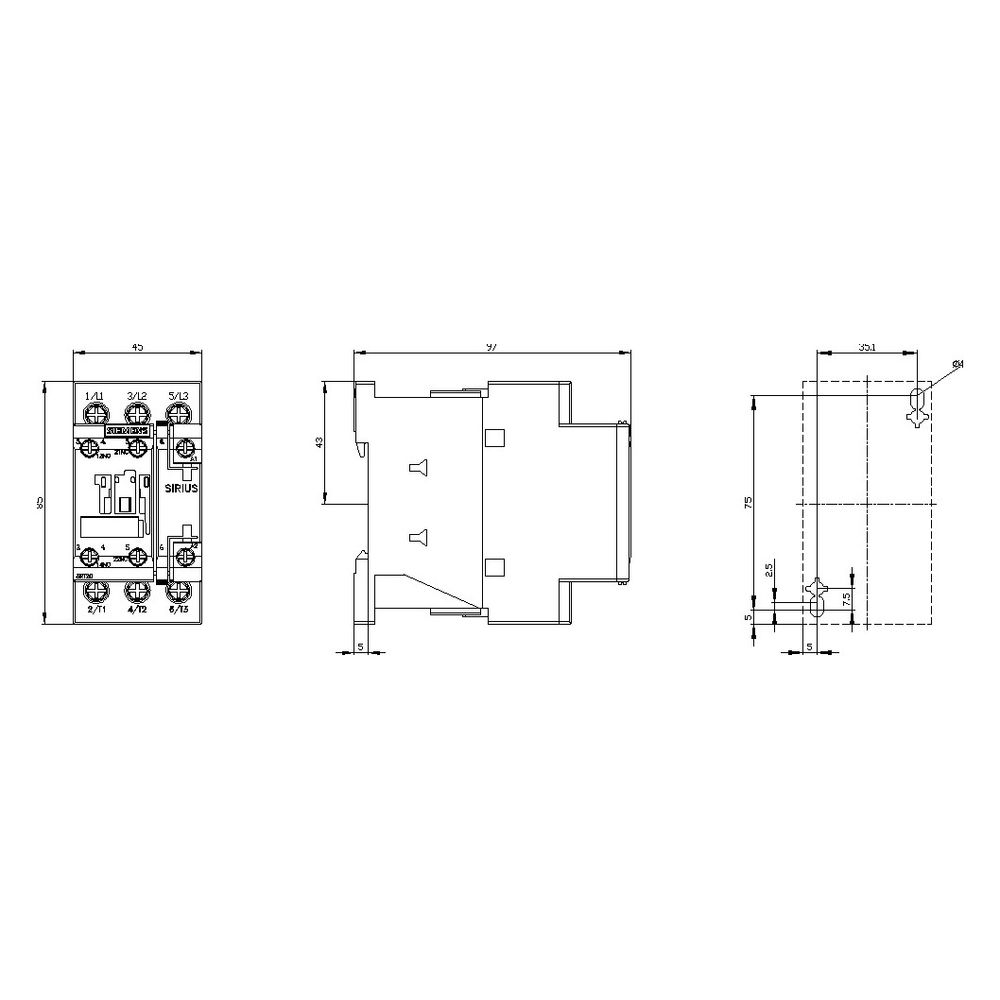

- Abmessungen (B x H x T): 45 mm x 85 mm x 97 mm
Technische Daten
| Hersteller | Siemens |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Artikelnummer | SIEMENS-3RT20251AP00 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7,5 |
| Bemessungsbetriebsleistung NEMA | 7,354988 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 40 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 17 |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 15,5 |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 |
| Betriebsspannung AC 50 Hz | 690 |
| Betriebsspannung AC 60 Hz | 690 |
| Breite | 45 |
| EAN-13 | 4011209832268 |
| Geeignet für Reiheneinbau | Ja |
| Gewicht | 0,406 kg |
| Höhe | 85 |
| Ie bei AC-3, 400V | 17 |
| Ie bie AC-4, 400V | 15,5 |
| Schließer Haupt | 3 |
| Schließer Hilfskontakte | 1 |
| Spannungsart zur Betätigung | AC |
| Tiefe | 97 |
| Öffner Hilfskontakte | 1 |
| WEEE-Nr. | 23691322 |
