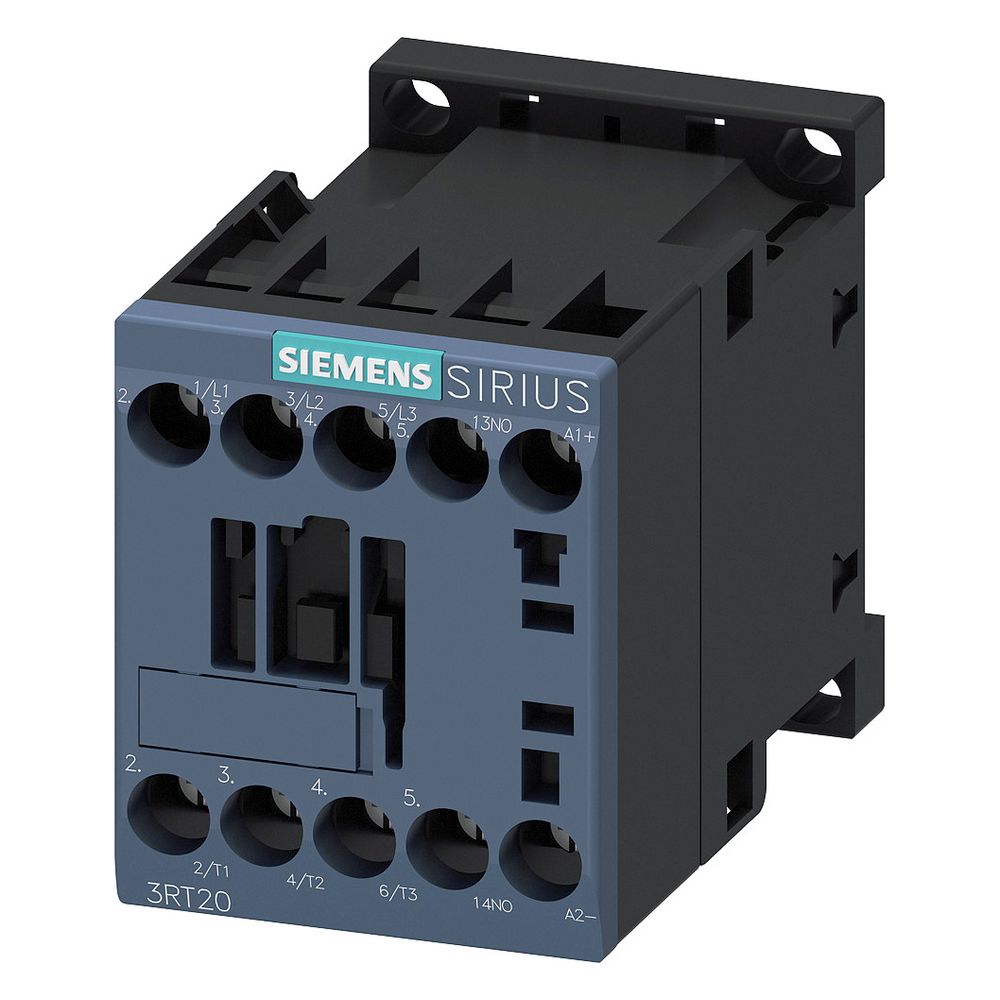

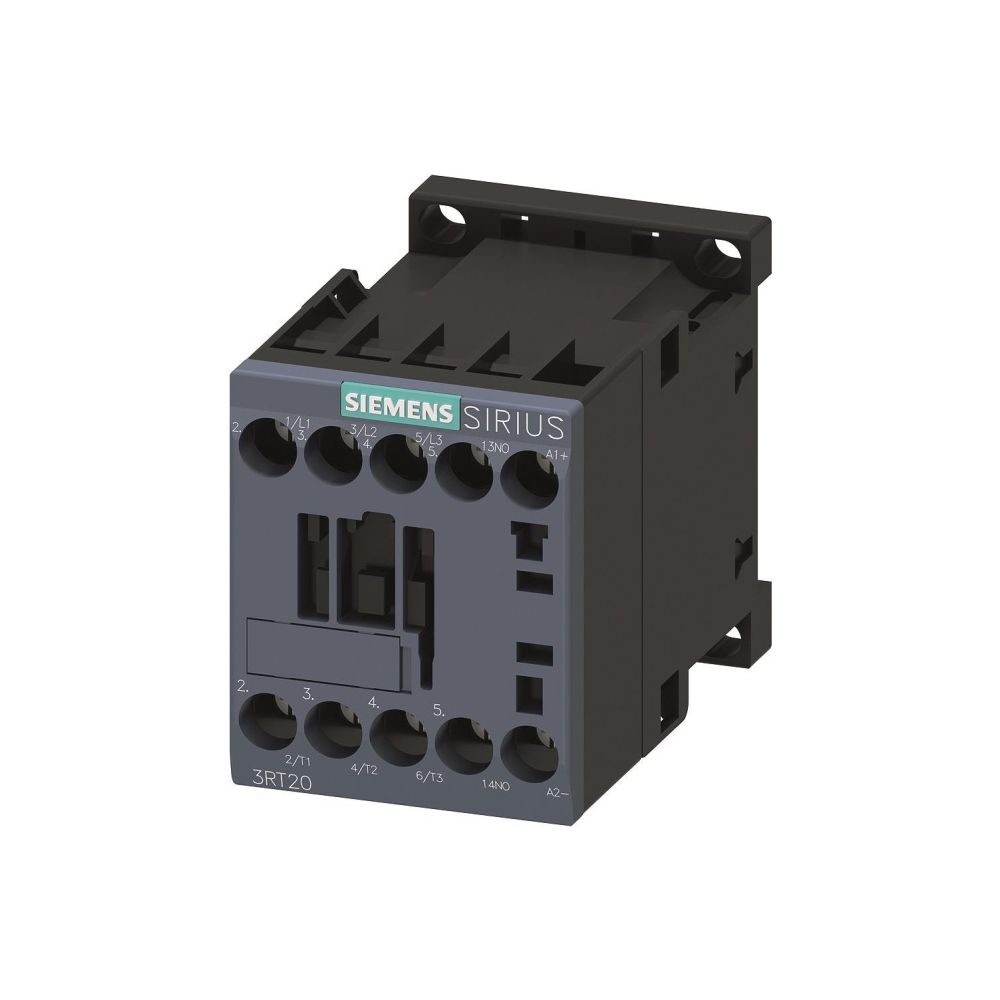

Siemens Schütz 3RT2016-1BB41 4kW 24V DC 3-polig S00 Schraubanschluss 1S
Das Siemens Schütz 3RT20161BB41 in der Baugröße S00 ist für anspruchsvolle Schaltaufgaben konzipiert. Das 3-polige Gerät bietet eine hohe Kontaktzuverlässigkeit und ist für eine Bemessungsbetriebsleistung von 4 kW bei 400 V ausgelegt. Dank der kompakten Bauweise eignet es sich optimal für den Reiheneinbau.
Funktionsweise und Montage
Die Betätigung erfolgt über eine Steuerspannung von 24 V DC. Das Gerät verfügt über drei Schließer als Hauptkontakte sowie einen Hilfskontakt. Der Anschluss des Hauptstromkreises erfolgt über Schraubanschlüsse. Die robuste Konstruktion ermöglicht einen zuverlässigen Betrieb bei einer Betriebsspannung von bis zu 690 V.
Technische Daten
- Baugröße: S00
- Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 A
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
- Bemessungssteuerspeisespannung DC: 24 V
- Anschlussart Hauptstromkreis: Schraubanschluss

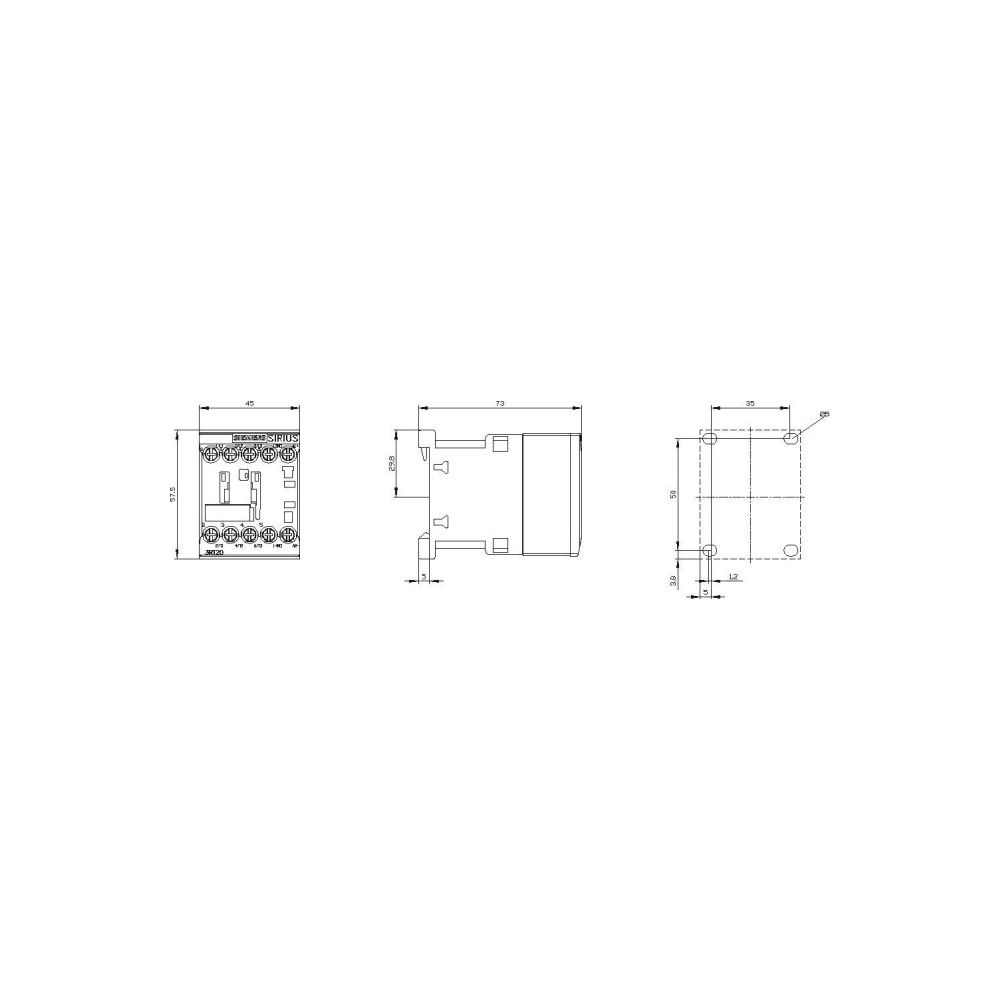

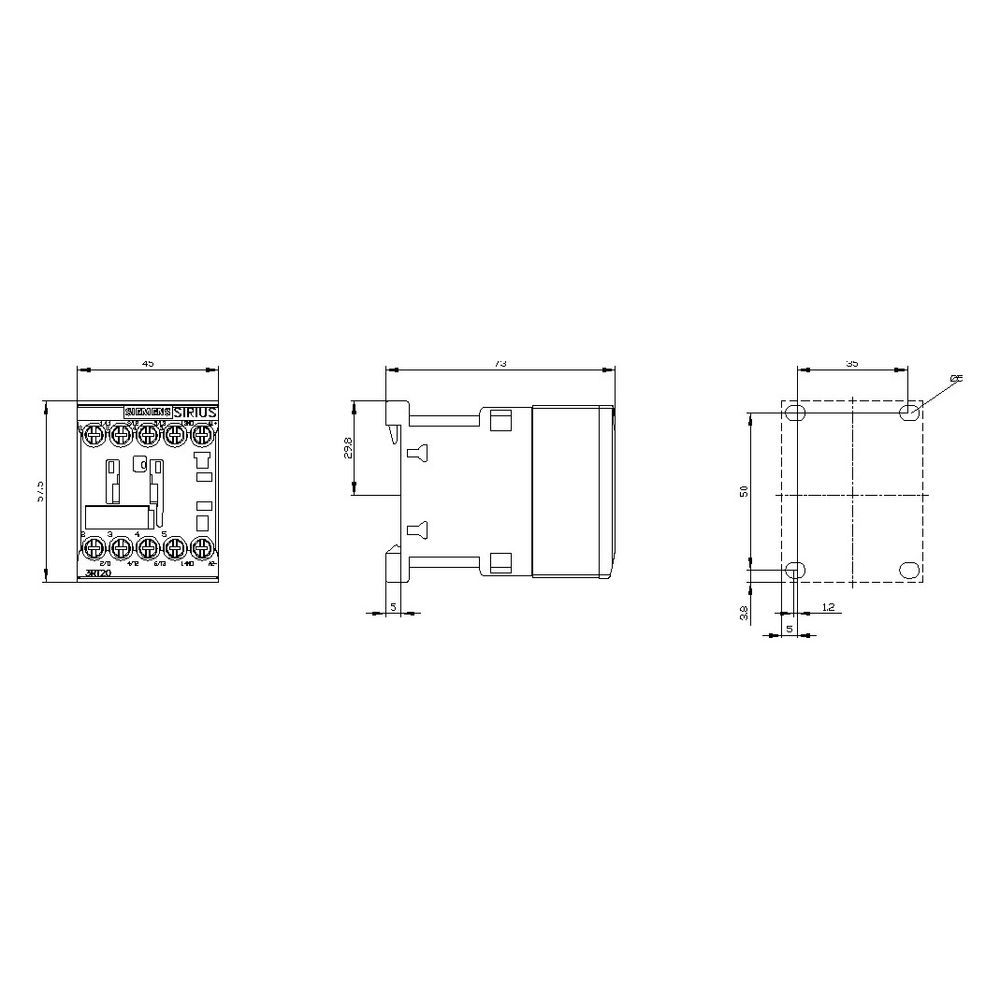

- Breite: 45 mm
- Höhe: 58 mm
- Tiefe: 73 mm
Technische Daten
| Hersteller | Siemens |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Artikelnummer | SIEMENS-3RT20161BB41 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 |
| Bemessungsbetriebsleistung NEMA | 3,677494 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 22 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 8,5 |
| Bemessungssteuerspeisespannung DC | 24 |
| Betriebsspannung AC 50 Hz | 690 |
| Betriebsspannung AC 60 Hz | 690 |
| Breite | 45 |
| EAN-13 | 4011209783942 |
| Geeignet für Reiheneinbau | Ja |
| Gewicht | 0,294 kg |
| Höhe | 58 |
| Ie bei AC-3, 400V | 9 |
| Ie bie AC-4, 400V | 8,5 |
| Schließer Haupt | 3 |
| Schließer Hilfskontakte | 1 |
| Spannungsart zur Betätigung | DC |
| Tiefe | 73 |
| WEEE-Nr. | 23691322 |
