Beschreibung
Siemens Not-Ausschalter 3LD22030TK53 3-polig 32A 12kW IP65 Frontbefestigung 4-Loch Rot/Gelb 83x67x93mm

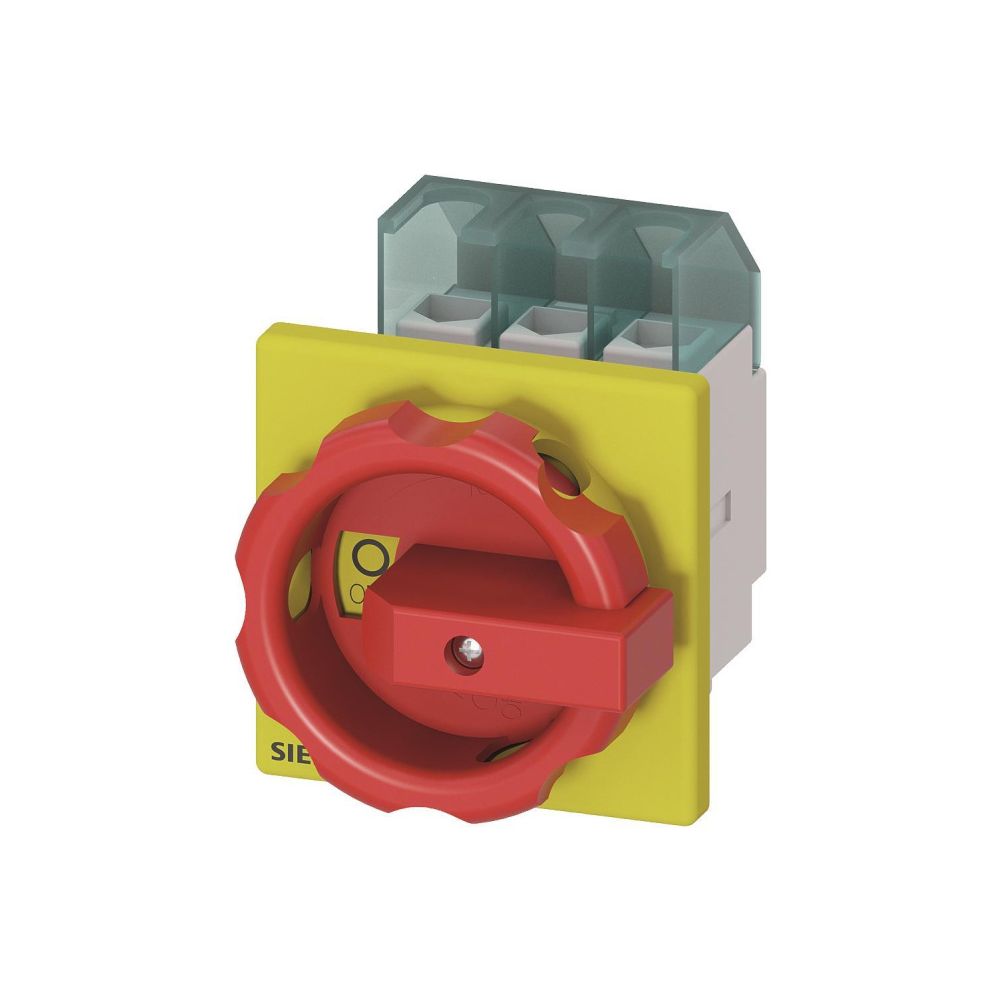

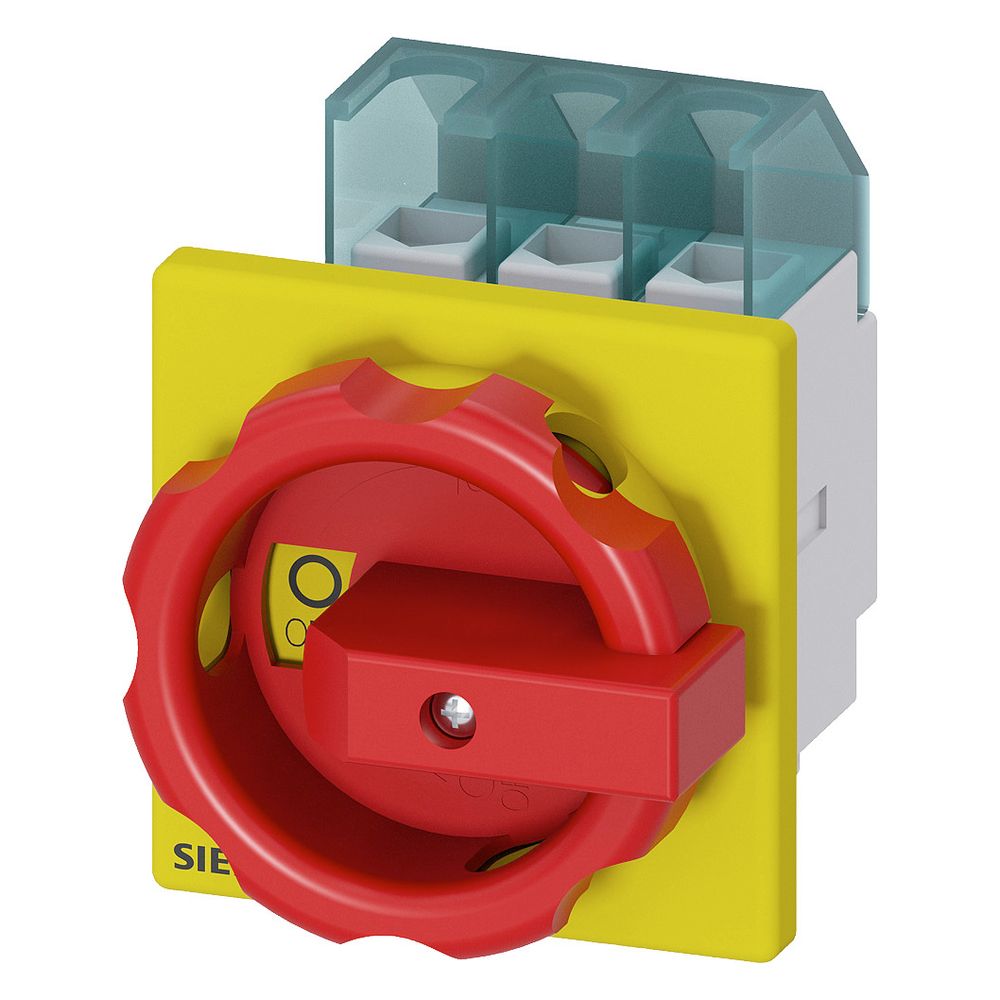

Der 3-polige Not-Ausschalter 3LD2203-0TK53 dient als Haupt-, Wartungs- und Sicherheitsschalter für elektrische Anlagen. Das Einbaugerät mit rotem Drehgriff ermöglicht eine sichere Trennung der Stromzufuhr und ist für die 4-Loch-Frontbefestigung konzipiert. Dank der Schutzart IP65 ist die Frontseite wirksam gegen das Eindringen von Strahlwasser geschützt.
Montage und Sicherheit
Der Schalter ist für die Festeinbautechnik vorgesehen und lässt sich in der 0-Stellung mit bis zu drei Vorhängeschlössern gegen unbefugtes Wiedereinschalten verriegeln. Die Betätigung erfolgt über einen kurzen Drehgriff, der den Anforderungen der DIN EN 60 204-1 entspricht. Der Anschluss des Hauptstromkreises wird über eine robuste Rahmenklemme realisiert.
Technische Daten
- Bemessungsdauerstrom Iu: 32 A
- Max. Bemessungsbetriebsspannung: 690 V
- Bemessungsbetriebsleistung bei AC-23, 400 V: 12 kW
- Bemessungsbetriebsleistung bei AC-3, 400 V: 10 kW
- Bemessungskurzzeitstromfestigkeit Icw: 0,64 kA

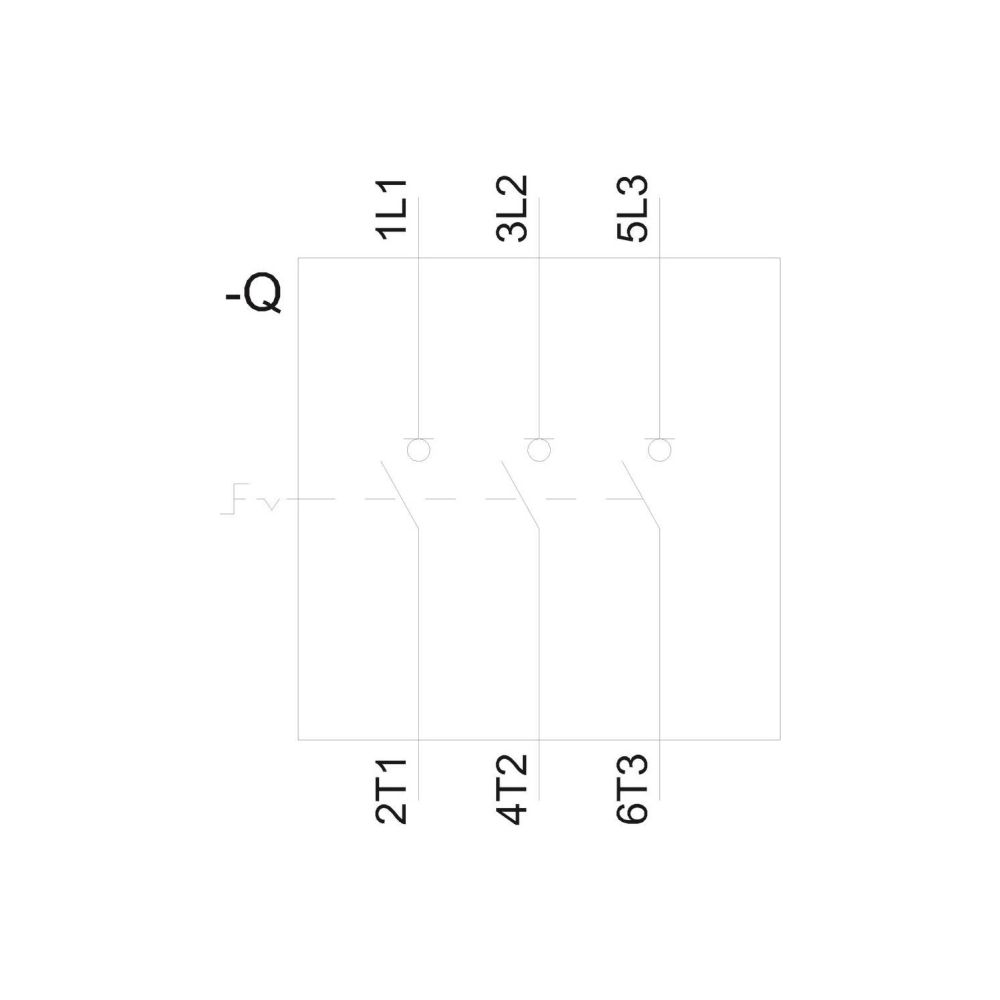

- Polzahl: 3
- Schutzart frontseitig: IP65

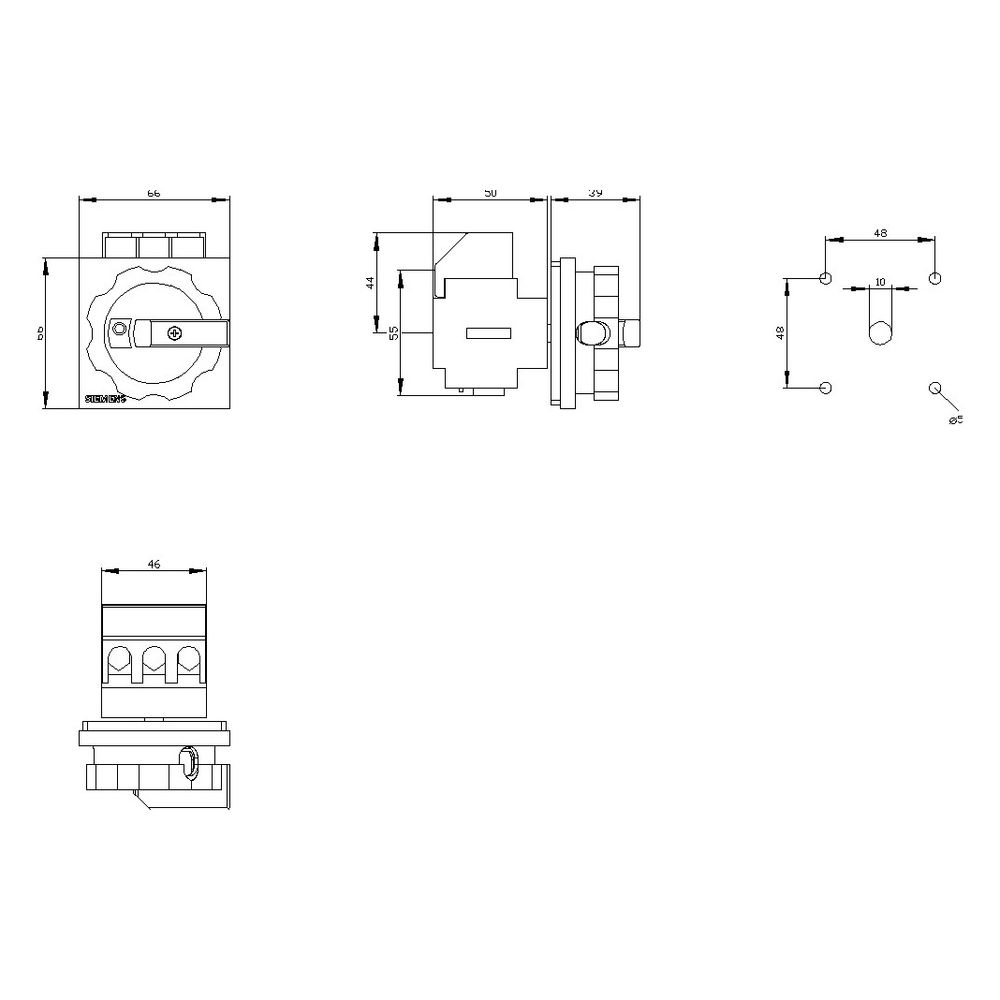

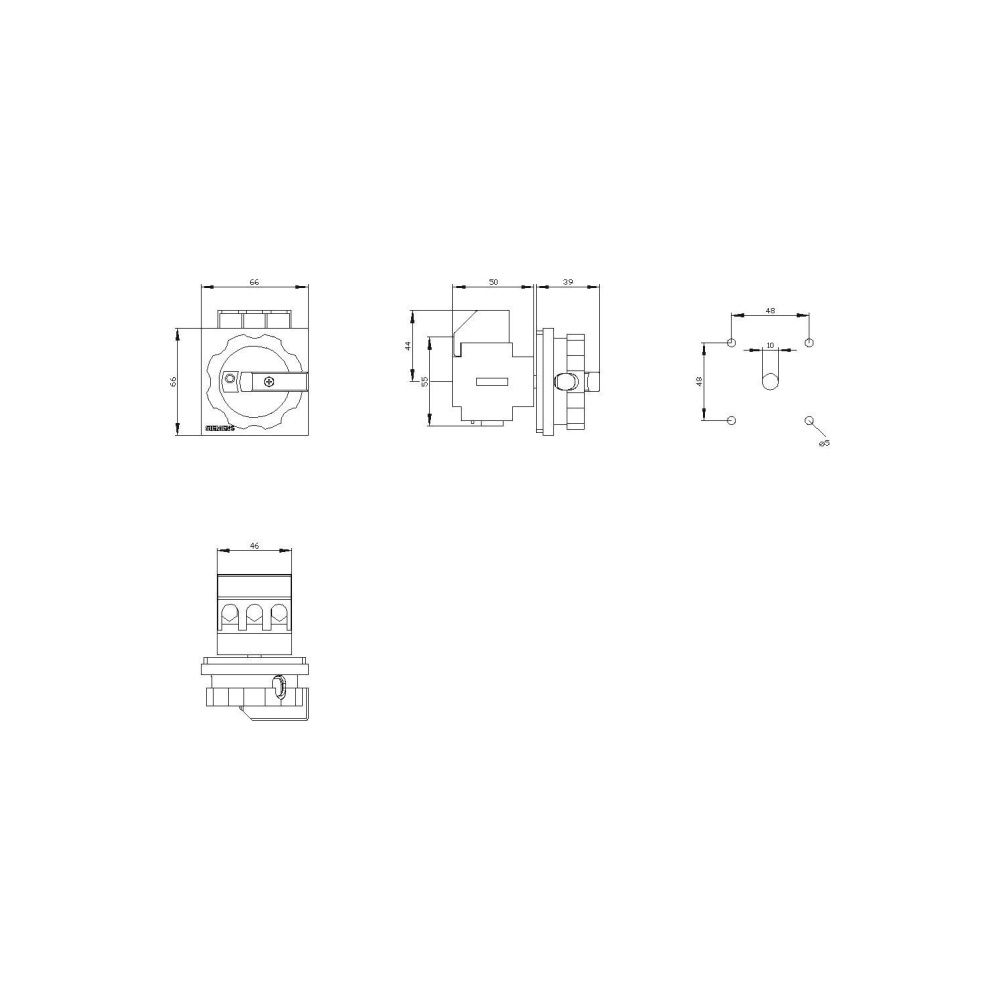

- Breite: 67 mm
- Höhe: 83 mm
- Tiefe: 93 mm
Technische Daten
| Hersteller | Siemens |
| Anschlussart Hauptstromkreis | Rahmenklemme |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Schalter | 1 |
| Artikelnummer | SIEMENS-3LD22030TK53 |
| Ausführung als Hauptschalter | Ja |
| Ausführung als NOT-AUS-Einrichtung | Ja |
| Ausführung als Sicherheitsschalter | Ja |
| Ausführung als Wartungs-/Reparaturschalter | Ja |
| Ausführung als Wendeschalter | Nein |
| Ausführung des Betätigungselements | kurzer Drehgriff |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 12 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 10 |
| Bemessungsdauerstrom bei AC-21, 400 V | 32 |
| Bemessungsdauerstrom bei AC-23, 400 V | 22 |
| Bemessungsdauerstrom Iu | 32 |
| Bemessungskurzzeitstromfestigkeit Icw | 0,64 |
| Betriebsleistung | 12 |
| Breite | 67 |
| Breite in Teilungseinheiten | 3 |
| EAN-13 | 4011209402911 |
| Farbe des Betätigungselements | rot |
| Geeignet für Bodenbefestigung | Nein |
| Geeignet für Bodenmontage | Nein |
| Geeignet für Frontbefestigung 4-Loch | Ja |
| Geeignet für Frontbefestigung Zentral | Nein |
| Geeignet für Zwischenbau | Nein |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Gewicht | 0,202 kg |
| Höhe | 83 |
| Max Bemessungsbetriebsspannung Ue bei AC | 690 |
| Mit vormontierter Verkabelung | Nein |
| Motorantrieb integriert | Nein |
| Motorantrieb optional | Nein |
| Polzahl | 3 |
| Schutzart (IP), frontseitig | IP65 |
| Schutzart (NEMA) | sonstige |
| Spannungsauslöser optional | Nein |
| Tiefe | 93 |
| Verriegelbar | Ja |
| WEEE-Nr. | 23691322 |
