Beschreibung

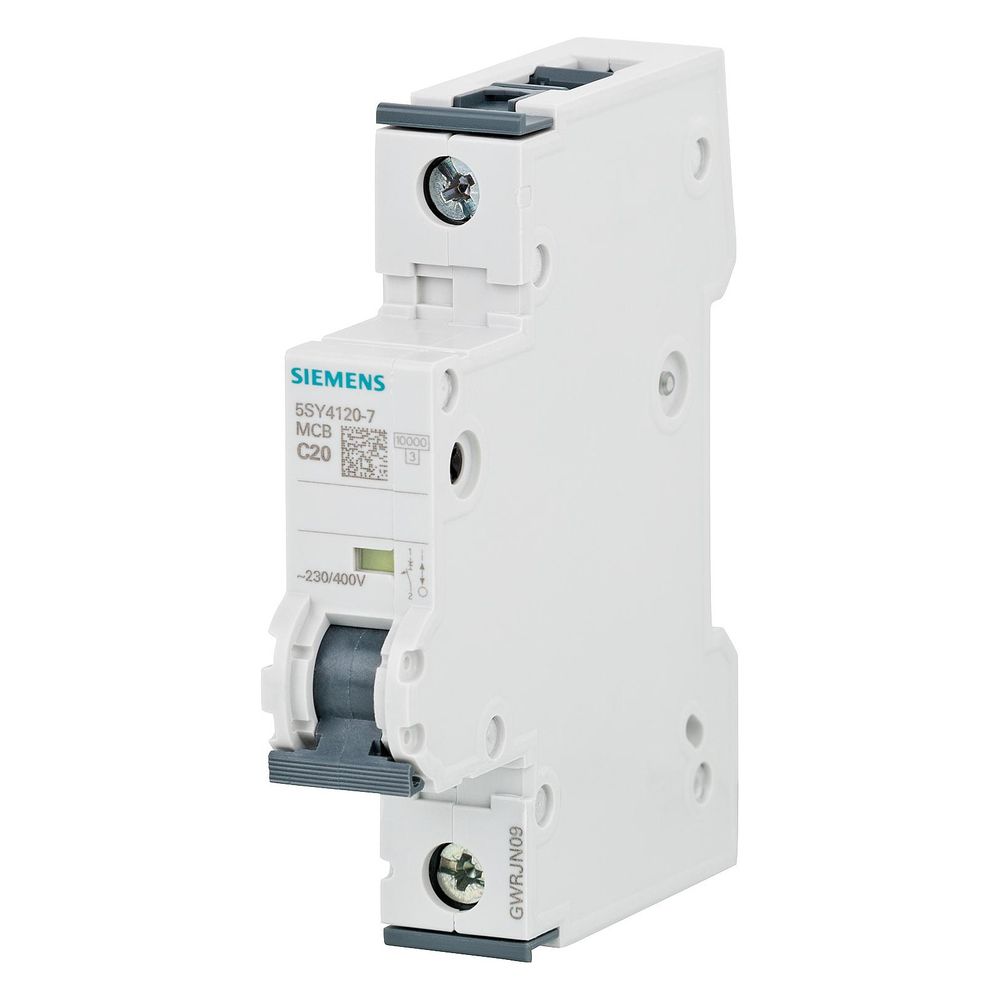

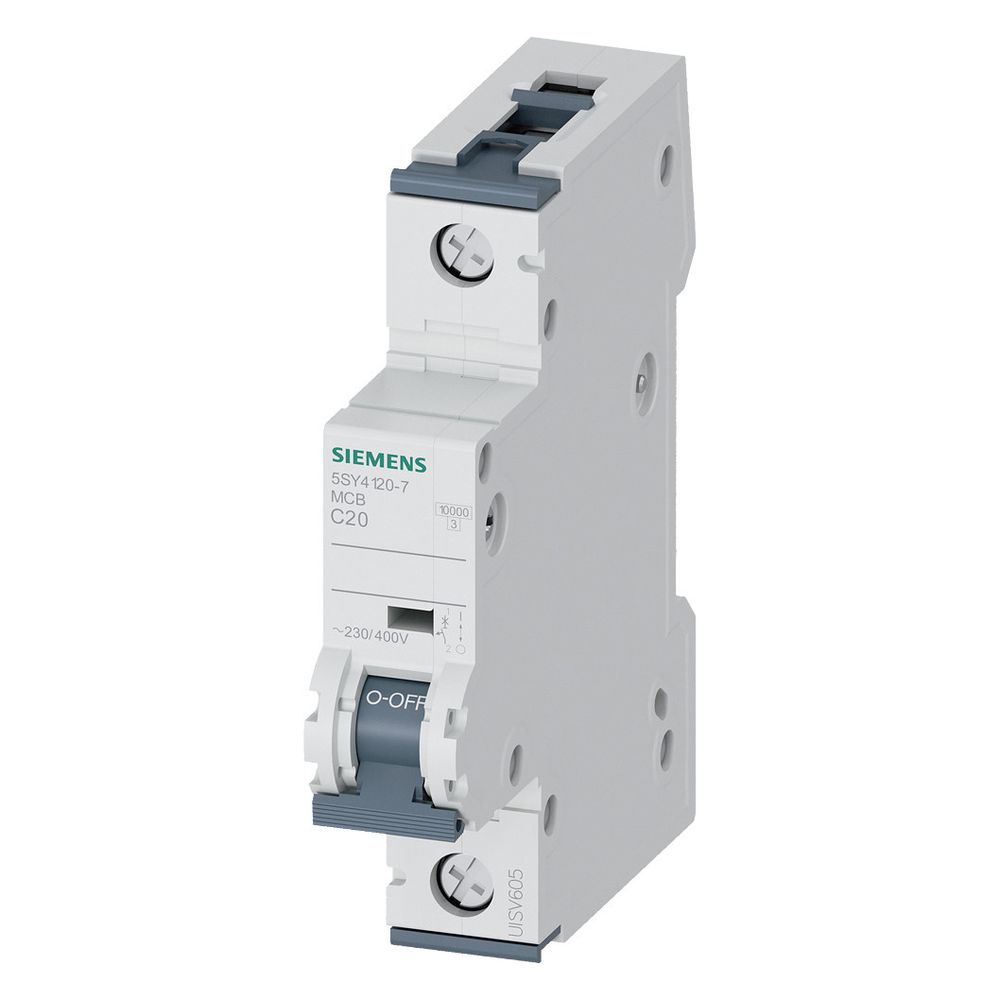

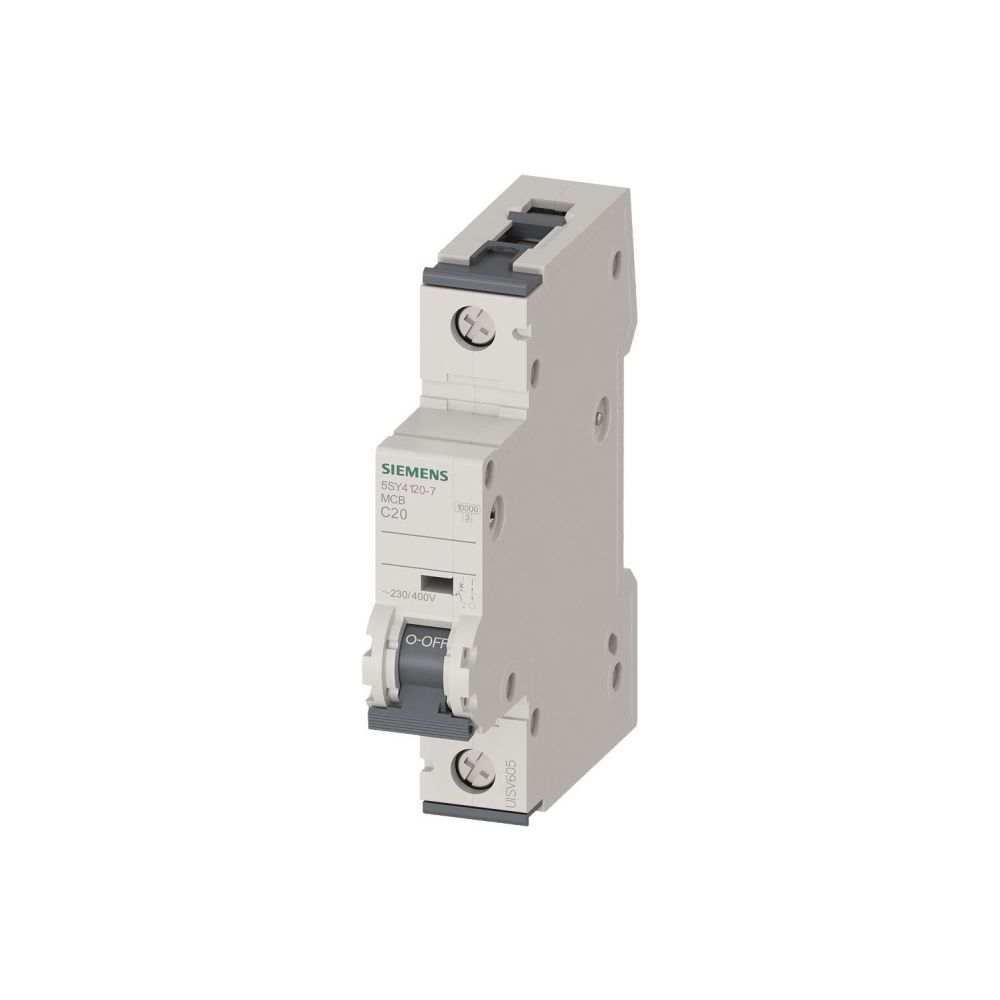

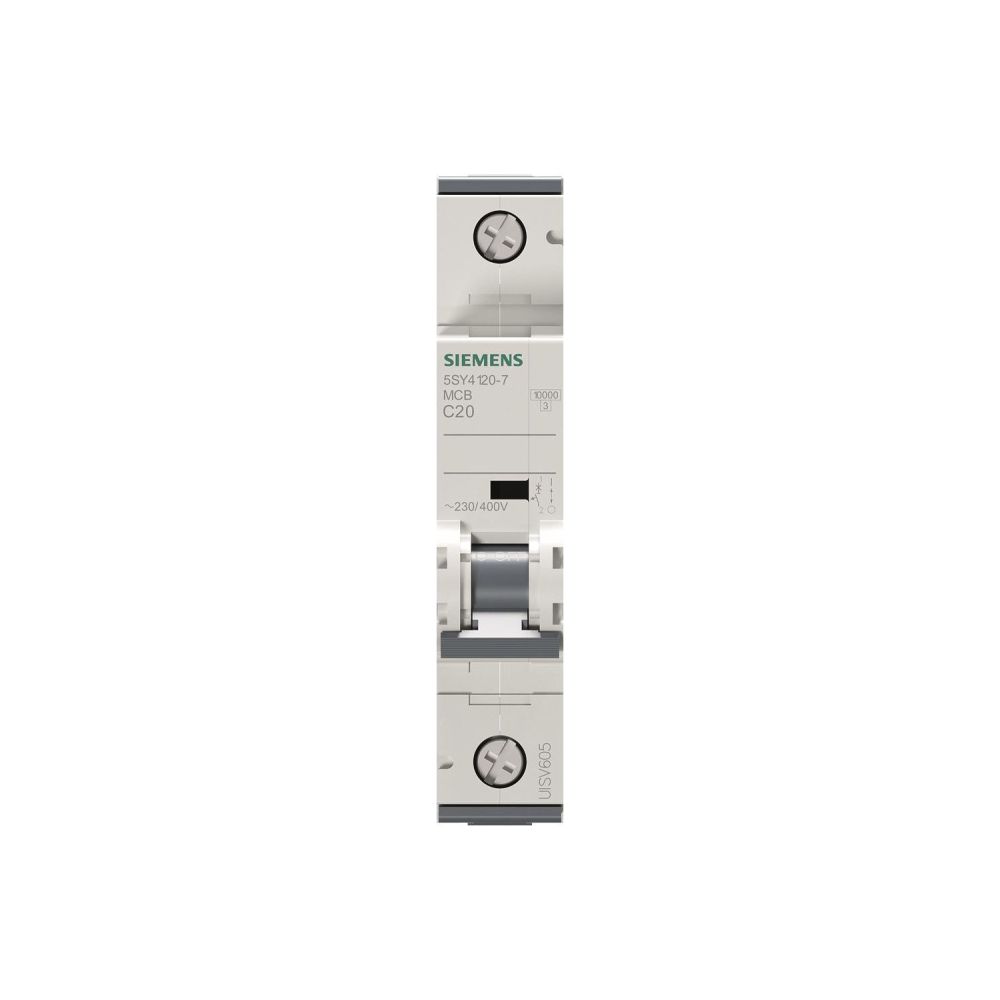

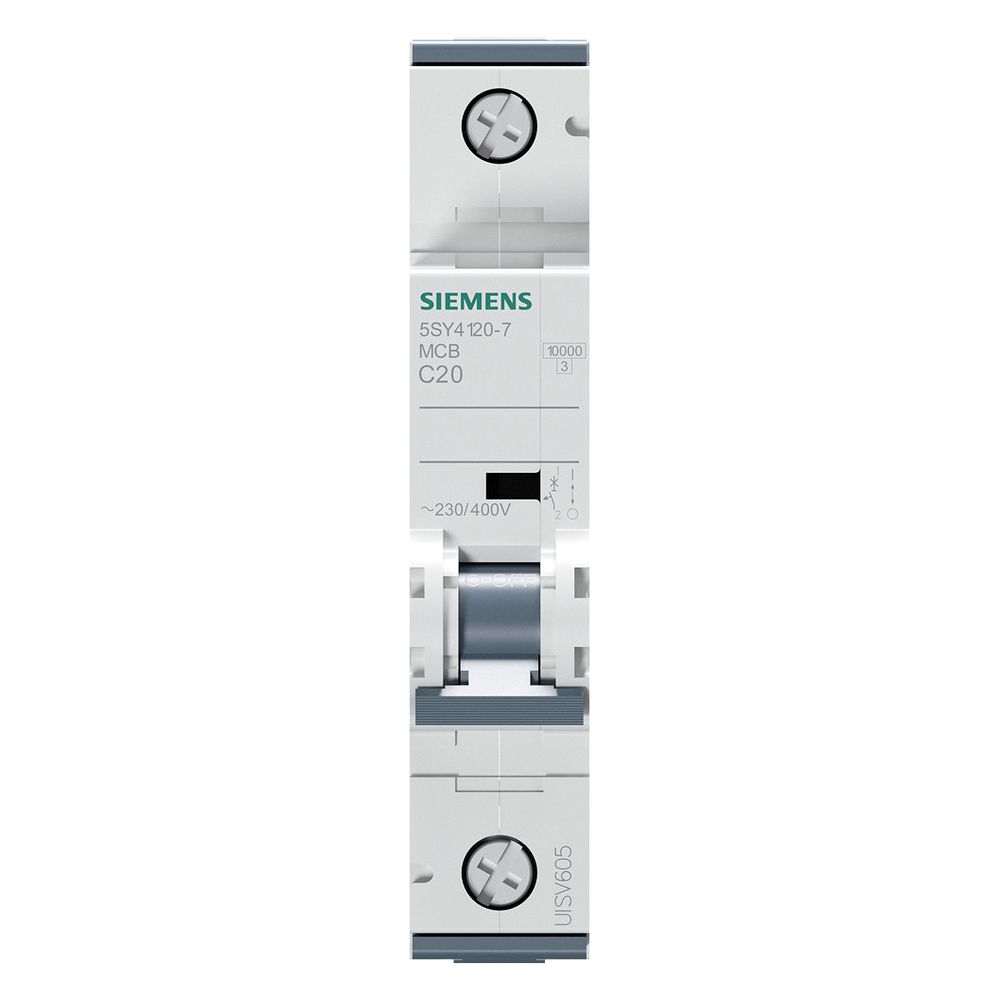

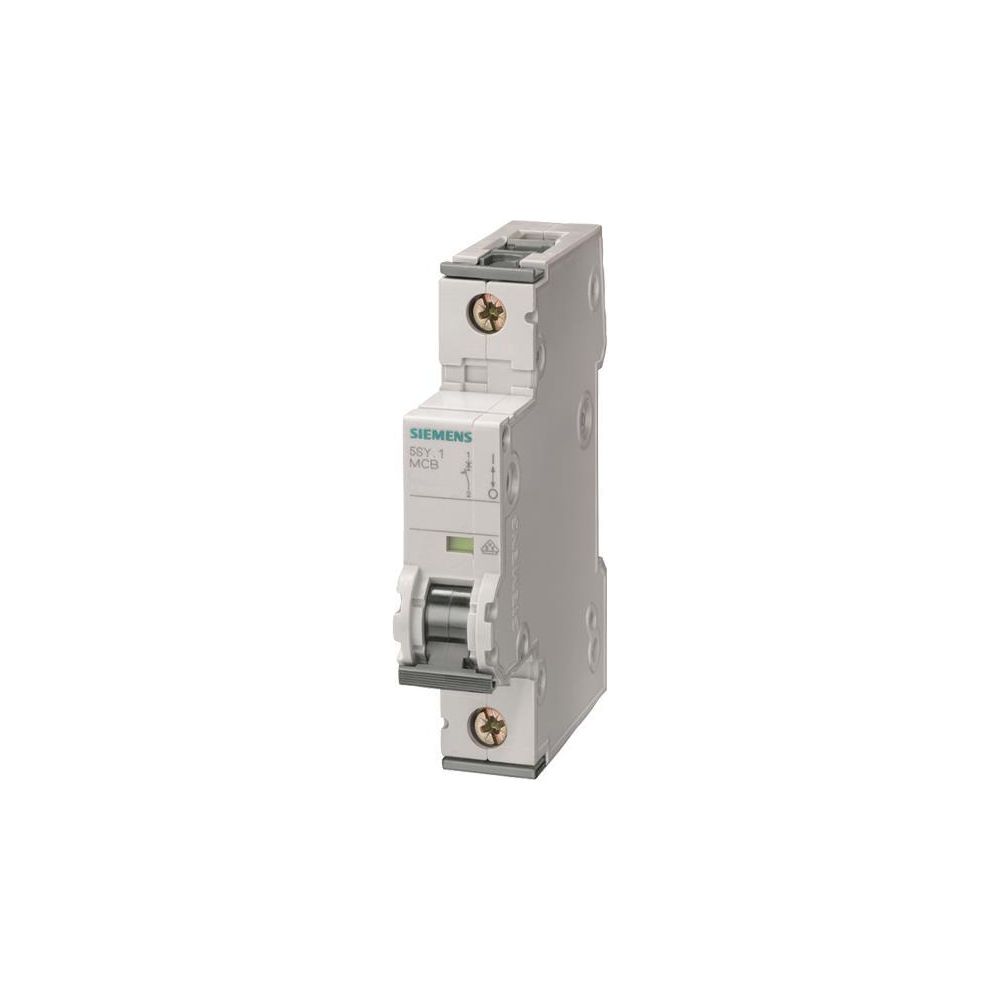

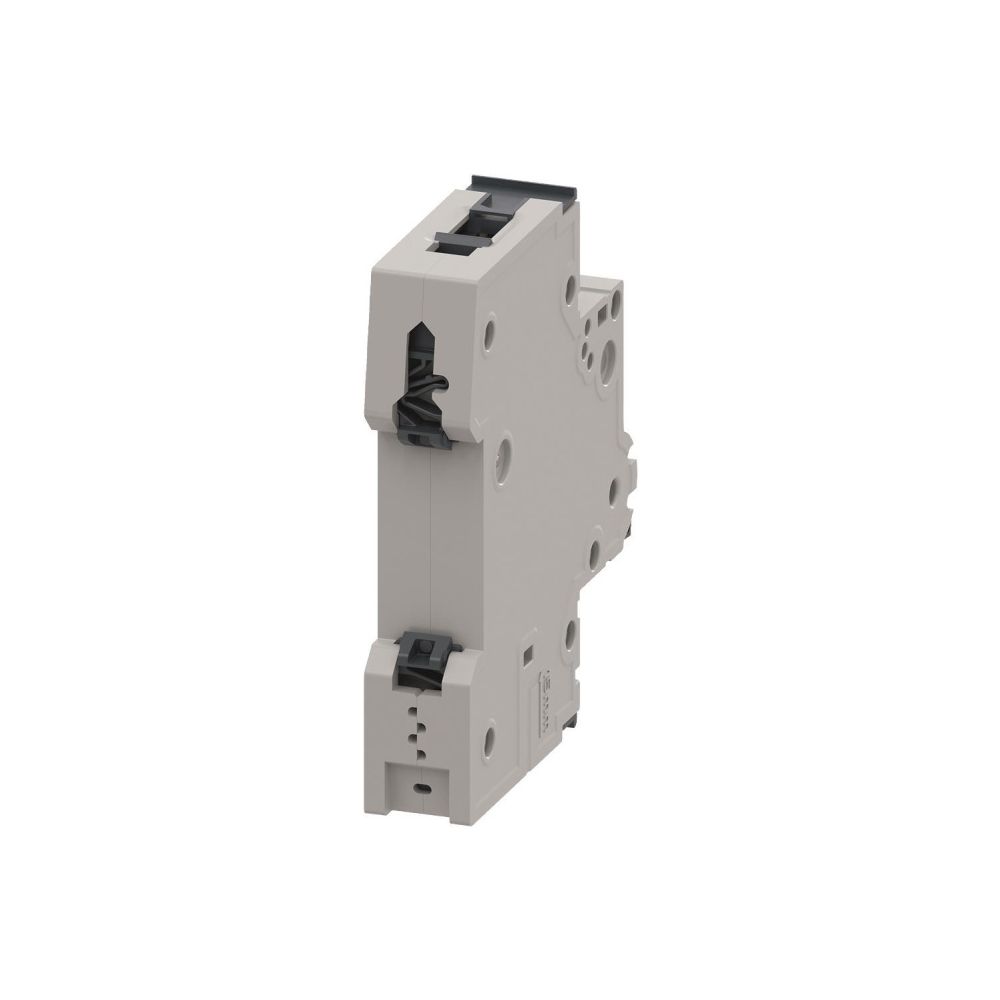

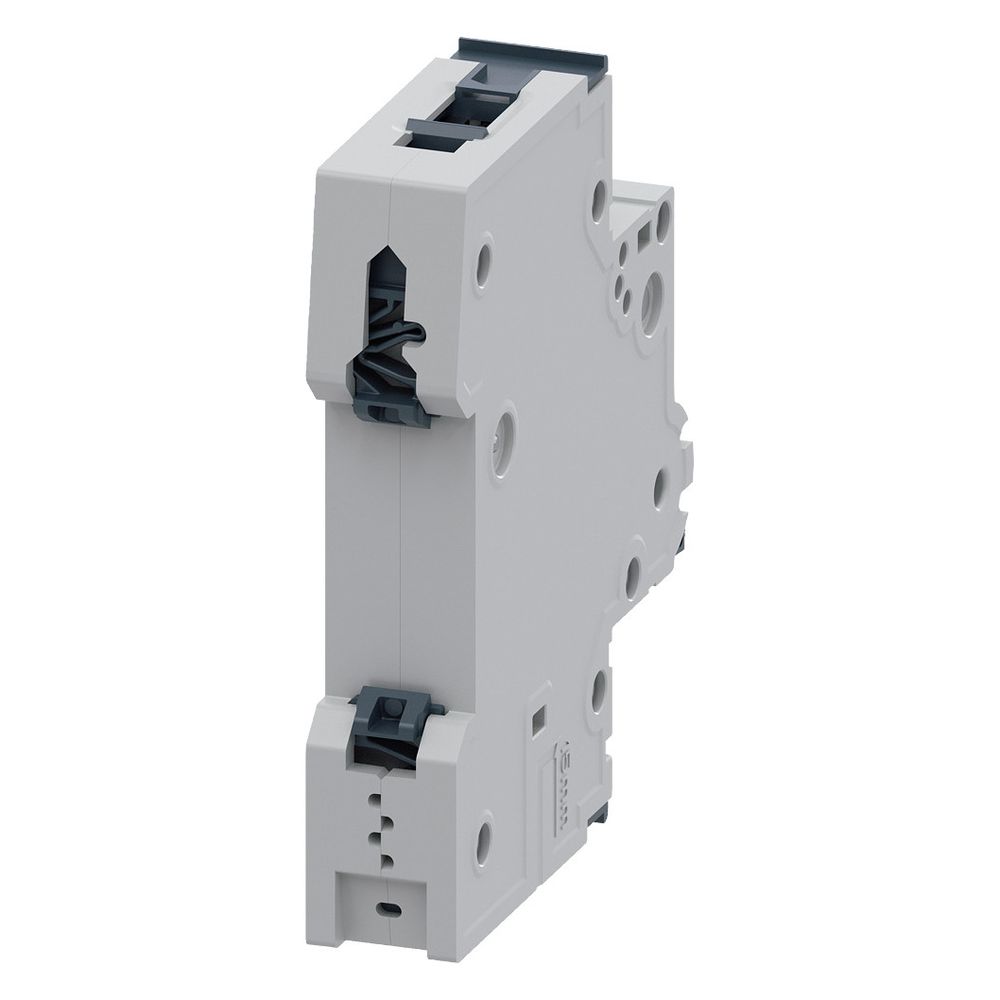

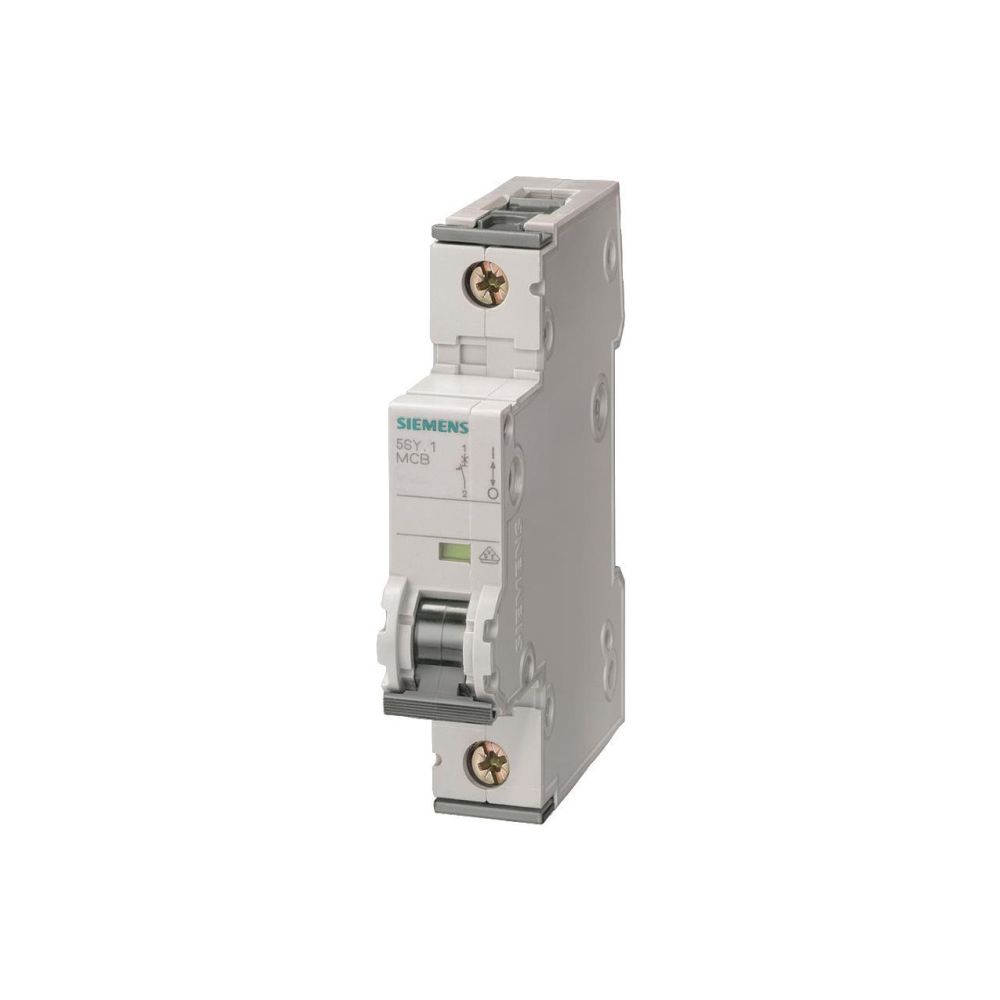

Siemens Leitungsschutzschalter 5SY4 1-polig C 20A 10kA 1TE 5SY4120-7
Der 1-polige Leitungsschutzschalter 5SY4 von Siemens bietet mit einer Auslösecharakteristik C und einem Bemessungsstrom von 20 A einen zuverlässigen Schutz für elektrische Anlagen. Das Gerät ist für ein Bemessungsschaltvermögen von 10 kA ausgelegt und eignet sich durch seine robuste Bauweise besonders für anspruchsvolle Industrieanwendungen. Die Montage erfolgt platzsparend auf einer Breite von einer Teilungseinheit.
Montage und Anwendung

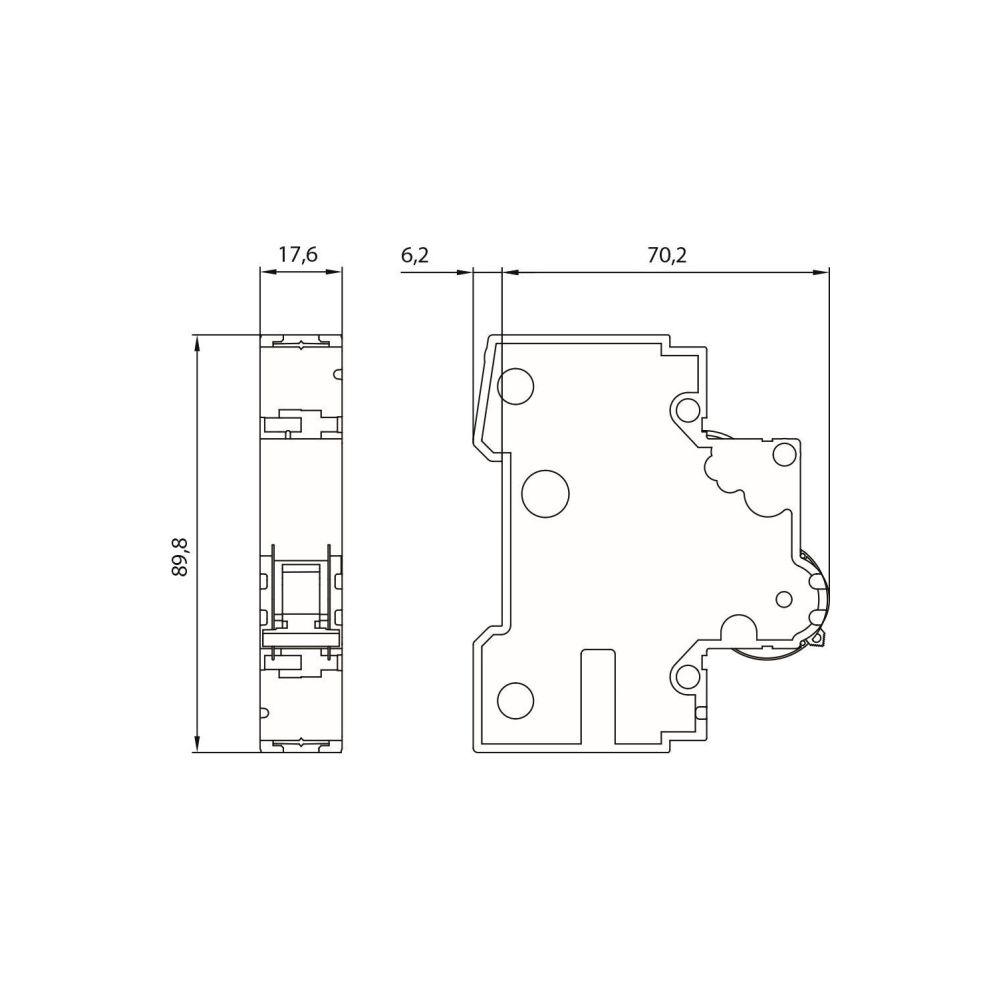

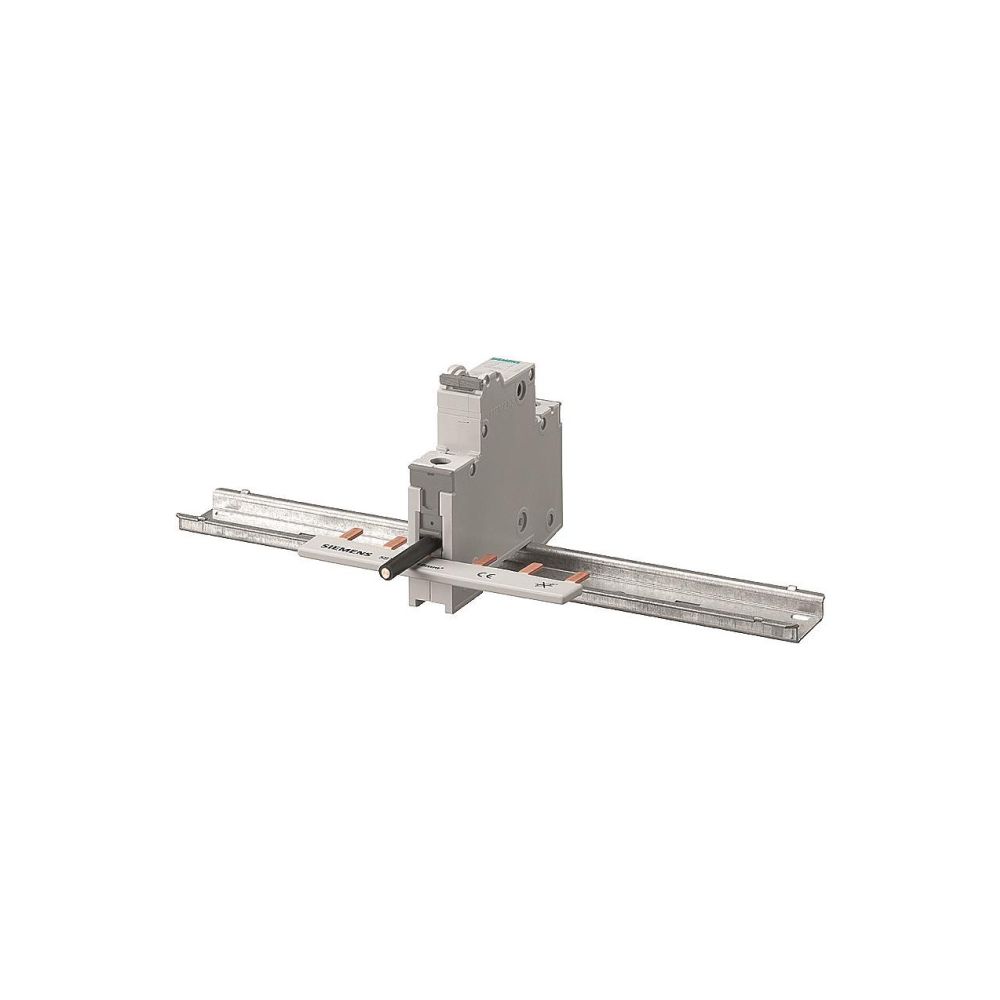

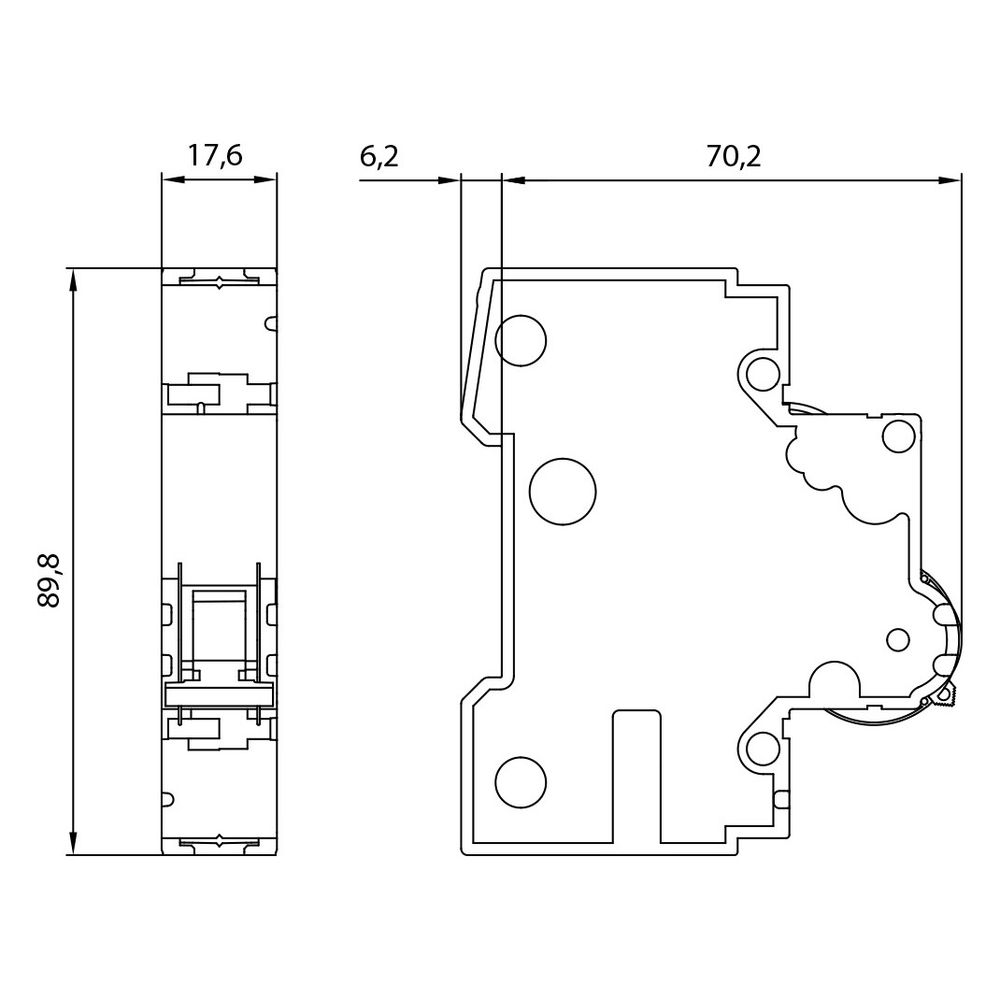

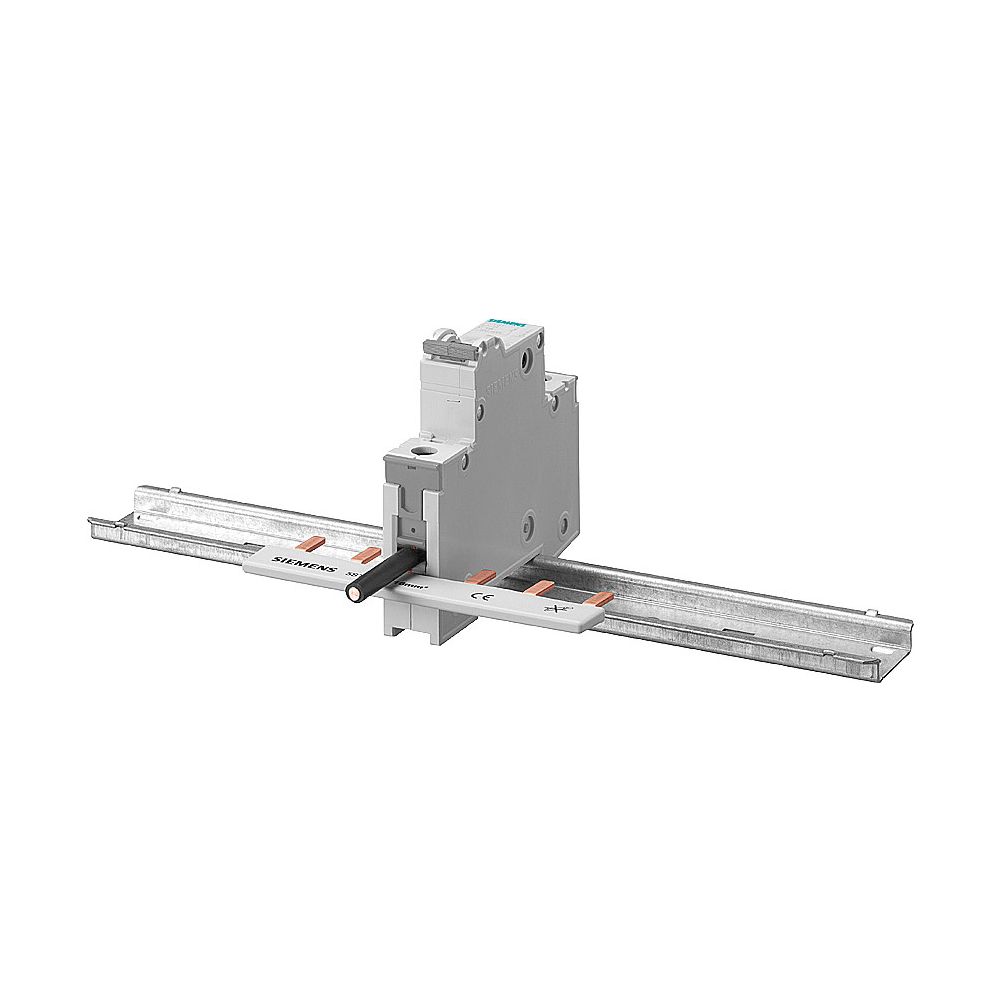

Der Sicherungsautomat ist für den Betrieb in einem Spannungsbereich von 230/400 V AC konzipiert und weist eine Einbautiefe von 70 mm auf. Zur Erhöhung der Sicherheit im Betrieb ist das Gehäuse plombierbar. Das System unterstützt den Anschluss von Leitern mit einem Querschnitt von 0,75 bis 35 mm² und ermöglicht bei Bedarf die Erweiterung durch zusätzliche Komponenten.
Technische Daten
- Bemessungsstrom: 20 A
- Auslösecharakteristik: C
- Bemessungsschaltvermögen: 10 kA
- Polzahl: 1
- Bemessungsspannung: 400 V
- Breite in Teilungseinheiten: 1
- Schutzart: IP20
- Einbautiefe: 70 mm
- Energiebegrenzungsklasse: 3
- Umgebungstemperatur: -40 bis 70 °C
Technische Daten
| Hersteller | Siemens |
| Ampère | 20 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 - 35 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75 - 35 |
| Anzahl der abgesicherten Pole | 1 |
| Artikelnummer | SIEMENS-5SY41207 |
| Auslösecharakteristik | C |
| Bemessungsisolationsspannung Ui | 440 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 10 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 20 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 20 |
| Bemessungsspannung | 400 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 20 |
| Breite in Teilungseinheiten | 1 |
| EAN-13 | 4001869181400 |
| Einbautiefe | 70 |
| Energiebegrenzungsklasse | 3 |
| Explosionsgeschützt | Nein |
| Frequenz | 50 |
| Gewicht | 0,153 kg |
| max Bemessungsschaltvermögen | 10 |
| Mitschaltender Neutralleiter | Nein |
| Plombierbar | Ja |
| Polzahl (gesamt) | 1 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| TE | 1 |
| Typ | C 1 pol. |
| Umgebungstemperatur während des Betriebs | -40 - 70 |
| Unterputzmontage | Nein |
| Verlustleistung | 1,7 |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | Ja |
| Überspannungskategorie | 3 |
| WEEE-Nr. | 23691322 |
