Beschreibung

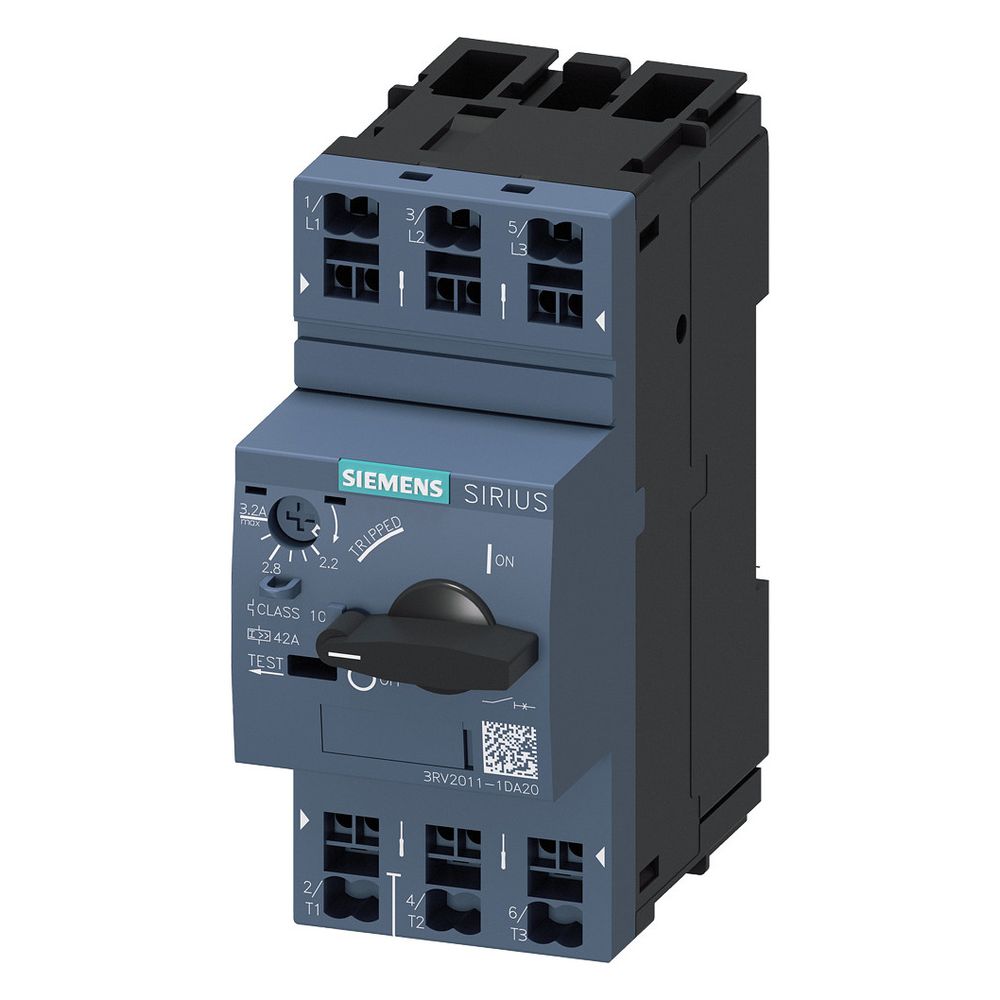

Siemens 3RV20111DA20 Motorschutzschalter S00 2,2-3,2A Class10 Federkl.
Der Motorschutzschalter 3RV2011-1DA20 der Baureihe SIRIUS von Siemens in Baugröße S00 dient dem sicheren Schutz von Motoren und Anlagen vor Überlast und Kurzschluss. Das Gerät ist für einen Einstellbereich von 2,2 bis 3,2 A ausgelegt und eignet sich für den Einsatz in Verbraucherabzweigen, einschließlich IE3- und IE4-Motoren. Die Montage erfolgt als Einbaugerät in Festeinbautechnik mit rüttelsicherem Federzuganschluss.
Funktionsweise und Anwendung
Der Leistungsschalter verfügt über eine magnetische Auslösetechnik sowie einen thermischen Überlastschutz und ist phasenausfallempfindlich. Durch seine kompakte Bauweise und geringe Abwärme ist er für anspruchsvolle industrielle Umgebungen optimiert. Die Trennung der Anlage vom Netz erfolgt zuverlässig, wobei das Gerät für weltweite Anwendungen zertifiziert ist und sich durch eine einfache Verdrahtung auszeichnet.
Technische Daten
- Polzahl: 3
- Bemessungsdauerstrom Iu: 3,2 A
- Überlastauslöser Stromeinstellung: 2,2 - 3,2 A
- Kurzschlussauslöser Einstellbereich: 42 A
- Bemessungsbetriebsspannung: 690 V
- Bemessungsbetriebsleistung bei 400 V: 1,1 kW
- Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V: 100 kA
- Verlustleistung: 7,25 W
- Schutzart: IP20

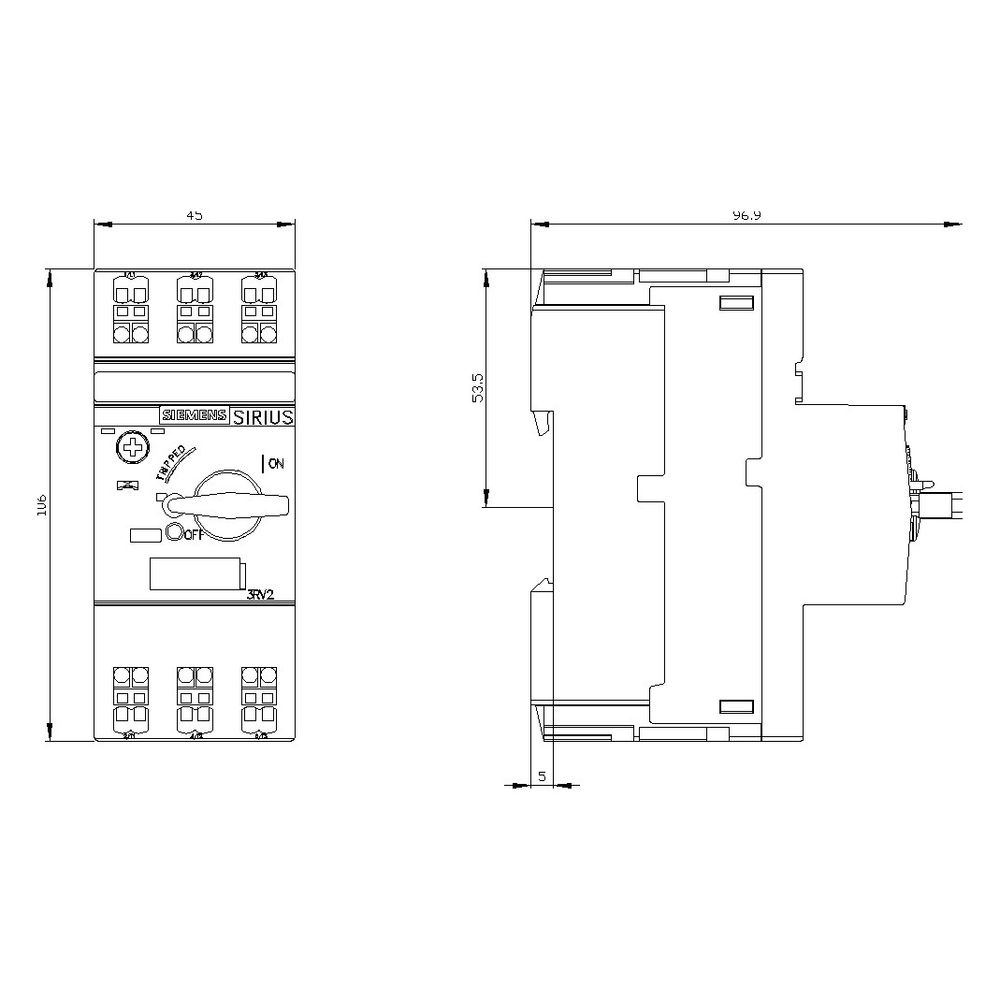

- Abmessungen (B x H x T): 45 mm x 106 mm x 97 mm
Technische Daten
| Hersteller | Siemens |
| Anschlussart Hauptstromkreis | Federzuganschluss |
| Artikelnummer | SIEMENS-3RV20111DA20 |
| Ausführung des Betätigungselements | sonstige |
| Auslösetechnik | magnetisch |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 0,6 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 1,1 |
| Bemessungsbetriebsspannung | 690 |
| Bemessungsdauerstrom Iu | 3,2 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 100 |
| Breite | 45 |
| EAN-13 | 4011209724266 |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 42 |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Gewicht | 0,366 kg |
| Höhe | 106 |
| Kurzschlussstrom Icu | 100 |
| Leistung | 1,1 |
| Leistung bei 230V | 0,6 |
| Mit integriertem Hilfsschalter | Nein |
| Mit integriertem Unterspannungsauslöser | Nein |
| Mit thermischem Überlastschutz | Ja |
| Phasenausfallempfindlich | Ja |
| Polzahl | 3 |
| Schutzart (IP) | IP20 |
| Spannung | 690 |
| Tiefe | 97 |
| Verlustleistung | 7,25 |
| Überlastauslöser Stromeinstellung | 2,2 - 3,2 |
| WEEE-Nr. | 23691322 |
