Beschreibung

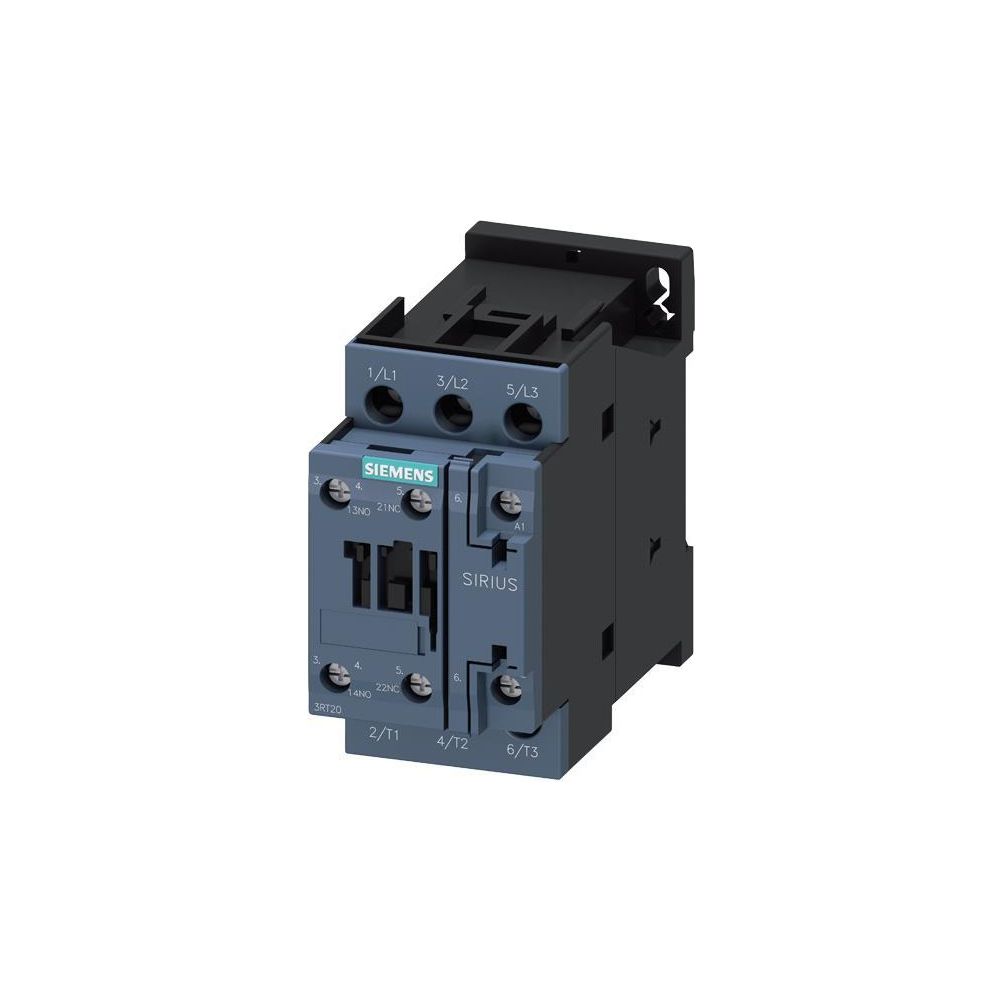

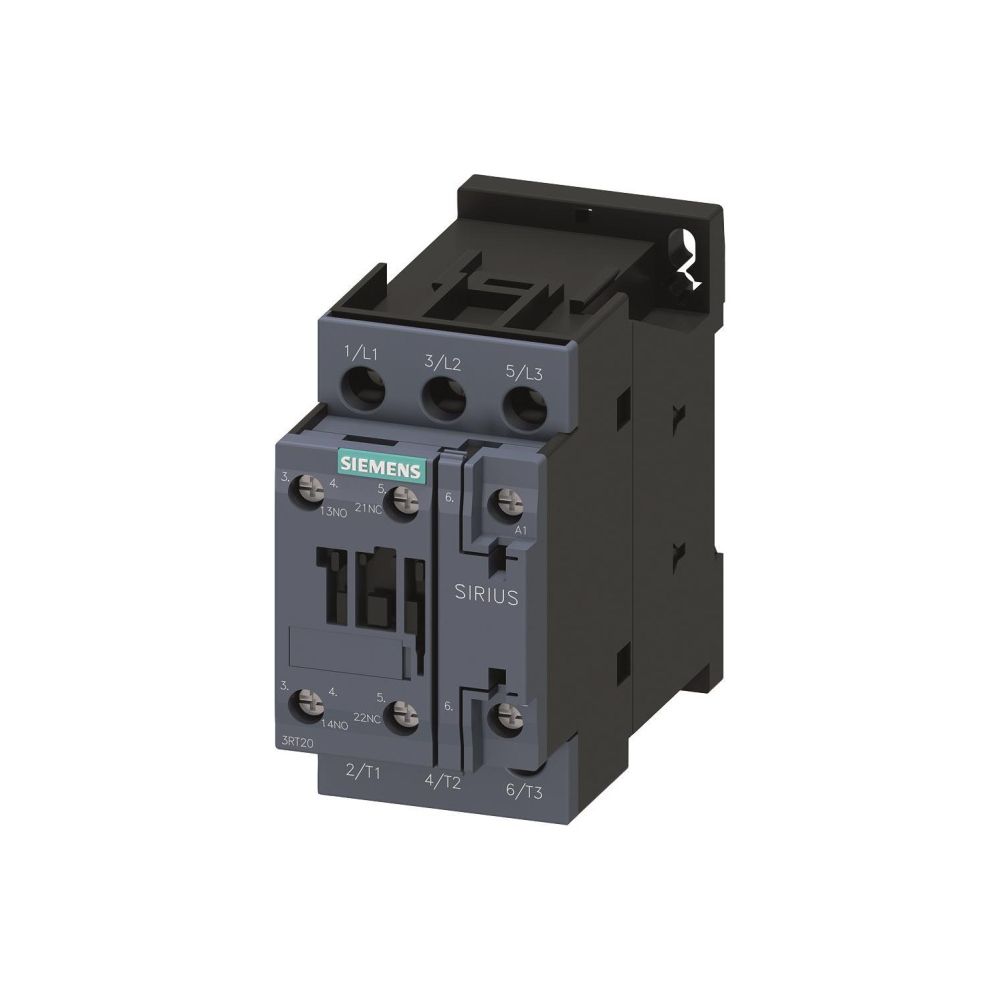

Siemens Schütz 3RT20241AL20 AC-3 5,5kW 400V 1S+1Ö 230V AC Schraubanschluss 3RT20241AL20
Das Schütz 3RT20241AL20 von Siemens ist für das Schalten von Motoren und Lasten konzipiert. Es bietet eine Bemessungsbetriebsleistung von 5,5 kW bei 400 V und ist für den Reiheneinbau geeignet. Die Betätigung erfolgt über eine Steuerspannung von 230 V AC.
Funktionsweise

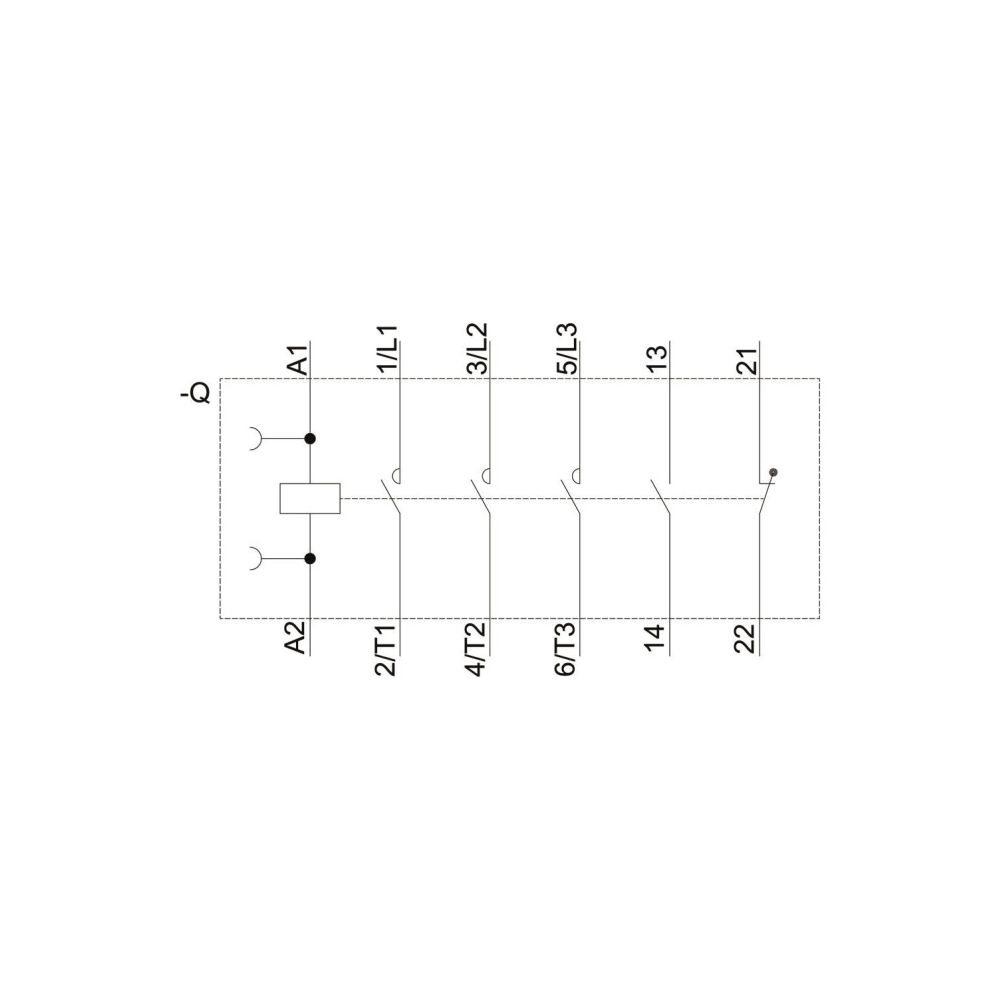

Das Schütz verfügt über drei Hauptschließer sowie einen Hilfskontakt als Schließer und einen Hilfskontakt als Öffner. Der Anschluss des Hauptstromkreises erfolgt über Schraubanschlüsse. Das Gerät ist für eine Betriebsspannung von bis zu 690 V ausgelegt und unterstützt Netzfrequenzen von 50 Hz und 60 Hz.
Technische Daten
- Bemessungsbetriebsleistung bei AC-3, 400 V: 5,5 kW
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12 A
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 40 A
- Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 12,5 A
- Betriebsspannung: 690 V
- Bemessungssteuerspeisespannung: 230 V AC
- Hilfskontakte: 1 Schließer, 1 Öffner

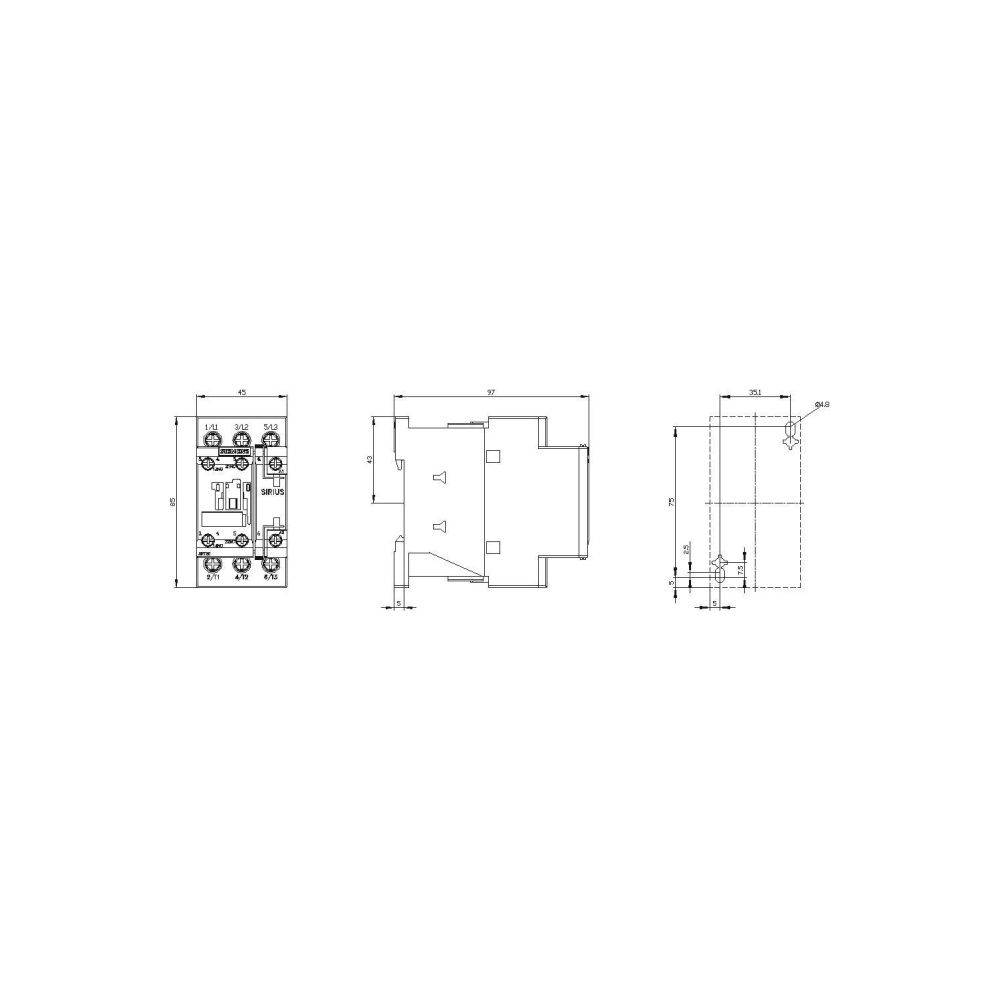

- Breite: 45 mm
- Höhe: 85 mm
- Tiefe: 97 mm
Technische Daten
| Hersteller | Siemens |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Artikelnummer | SIEMENS-3RT20241AL20 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5,5 |
| Bemessungsbetriebsleistung NEMA | 5,8839904 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 40 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 12 |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 12,5 |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 |
| Bemessungssteuerspeisespannung AC 60 Hz | 230 |
| Betriebsspannung AC 50 Hz | 690 |
| Betriebsspannung AC 60 Hz | 690 |
| Breite | 45 |
| EAN-13 | 4011209831940 |
| Geeignet für Reiheneinbau | Ja |
| Gewicht | 0,404 kg |
| Höhe | 85 |
| Spannungsart zur Betätigung | AC |
| Tiefe | 97 |
| WEEE-Nr. | 23691322 |
