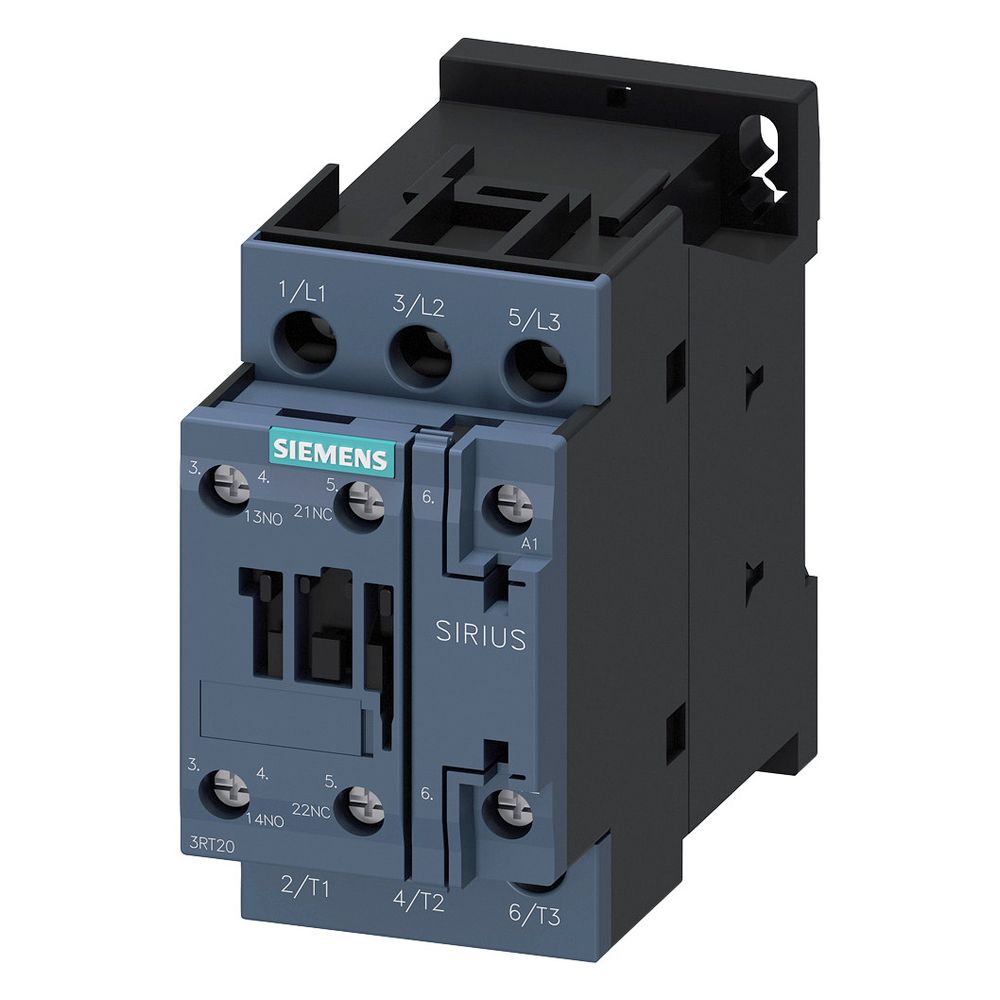

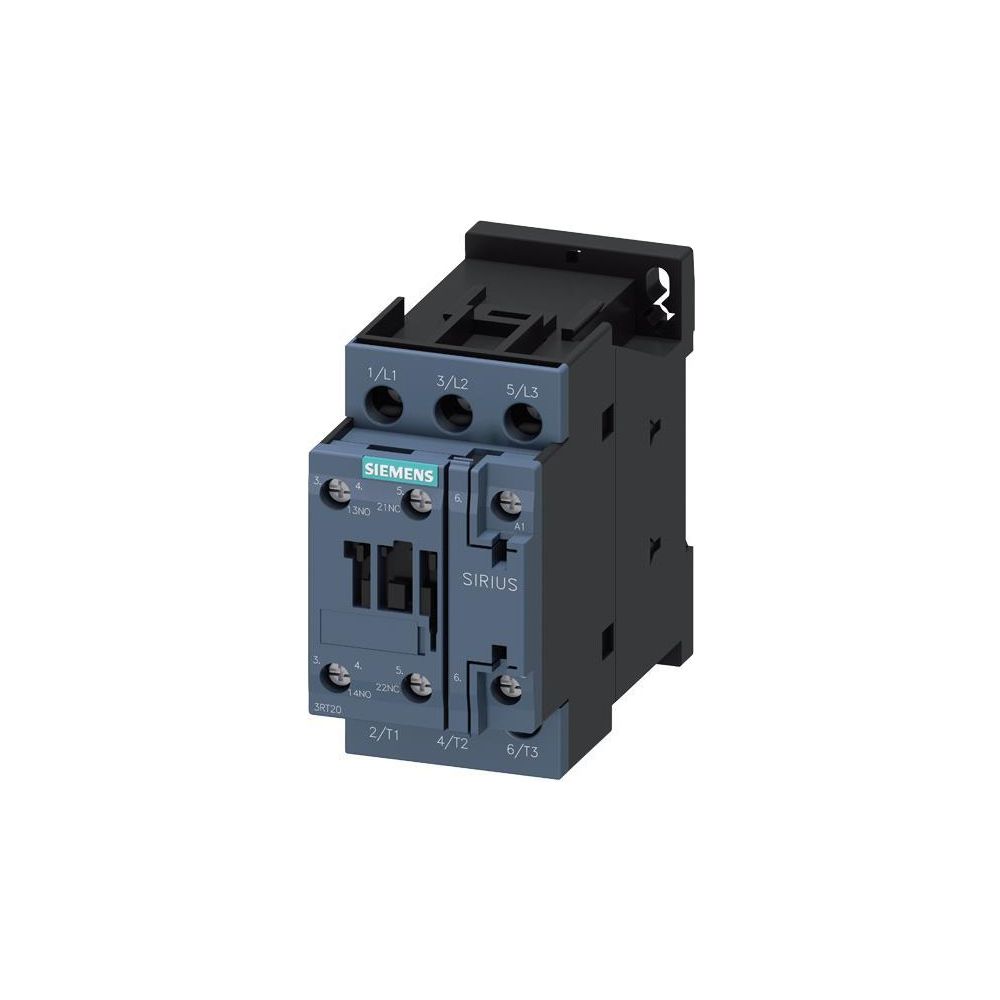

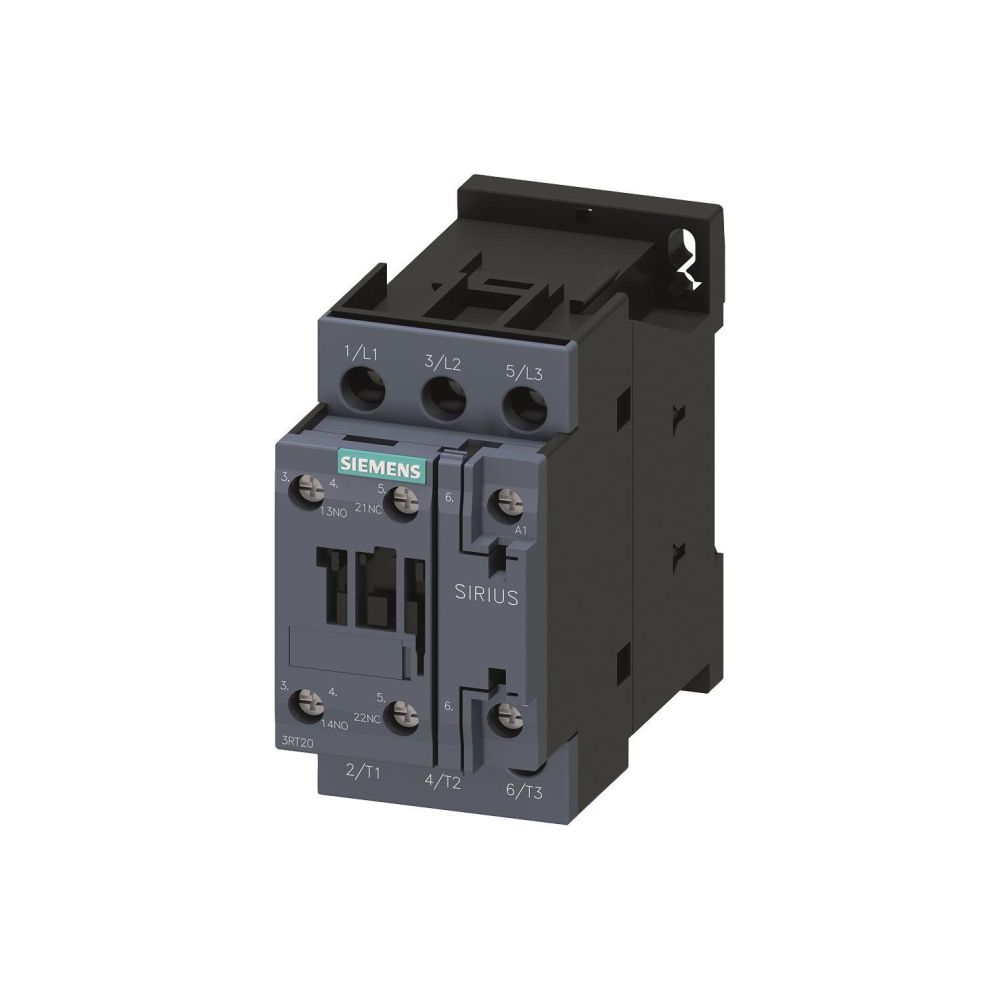

Siemens SIRIUS Leistungsschütz 3RT2025-1AL20 7,5kW 230V AC 1S+1Ö Schraubanschluss Baugröße S0
Das Leistungsschütz 3RT20251AL20 von Siemens aus der SIRIUS-Reihe ist für das Schalten von Motoren konzipiert. Das 3-polige Gerät in Baugröße S0 bietet eine Bemessungsbetriebsleistung von 7,5 kW bei 400 V und ist für den Reiheneinbau geeignet. Die Anbindung an die Steuerung erfolgt über eine AC-Betätigung mit 230 V bei 50/60 Hz.
Montage und Anwendung

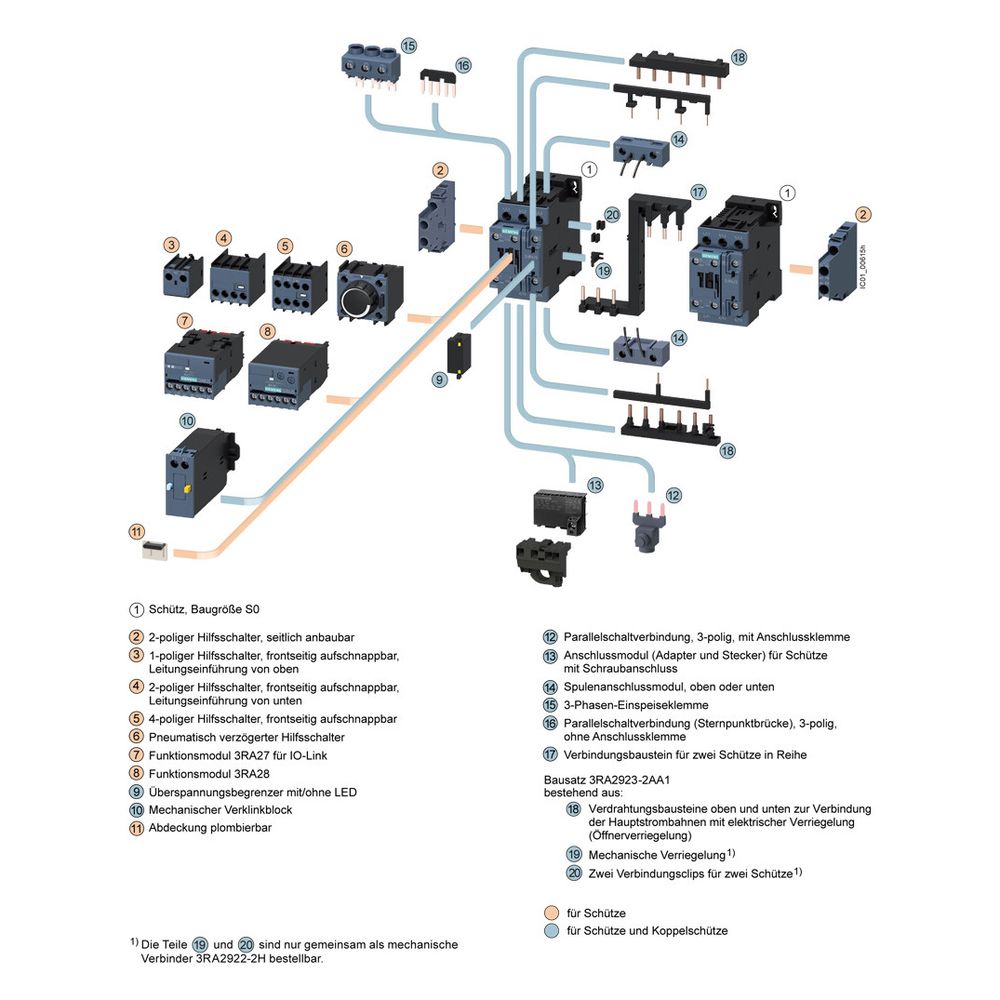

Das Schütz zeichnet sich durch eine kompakte Bauweise aus und ermöglicht durch frontseitige Anschlüsse eine einfache Verdrahtung. Der Hauptstromkreis wird über Schraubanschlüsse kontaktiert. Das Gerät ist klimafest ausgeführt und lässt sich flexibel mit weiteren Komponenten des SIRIUS-Systembaukastens kombinieren, um den Verdrahtungsaufwand in Verbraucherabzweigen zu reduzieren.
Technische Daten
- Bemessungsbetriebsleistung AC-3, 400 V: 7,5 kW
- Bemessungsbetriebsstrom Ie AC-3, 400 V: 17 A
- Bemessungsbetriebsstrom Ie AC-1, 400 V: 40 A
- Bemessungsbetriebsstrom Ie AC-4, 400 V: 15,5 A
- Betriebsspannung: 690 V

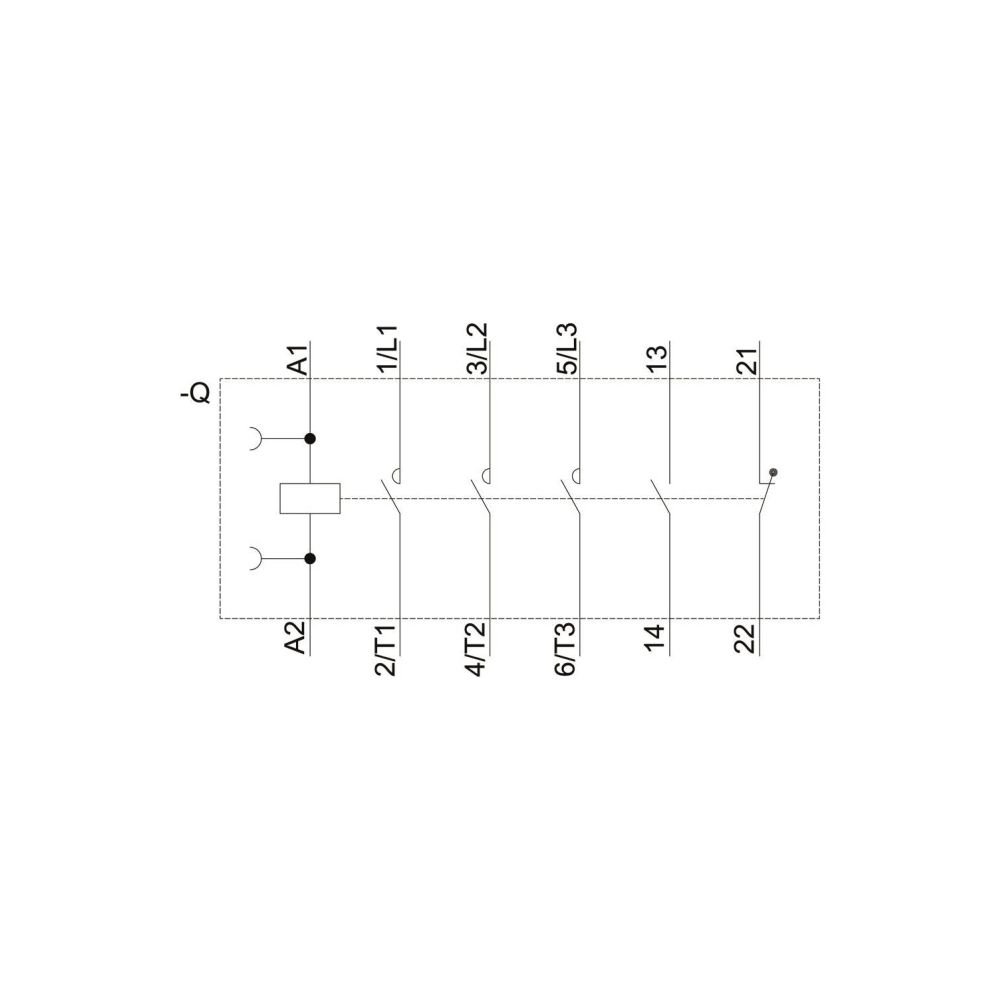

- Hilfskontakte: 1 Schließer, 1 Öffner
- Hauptkontakte: 3 Schließer

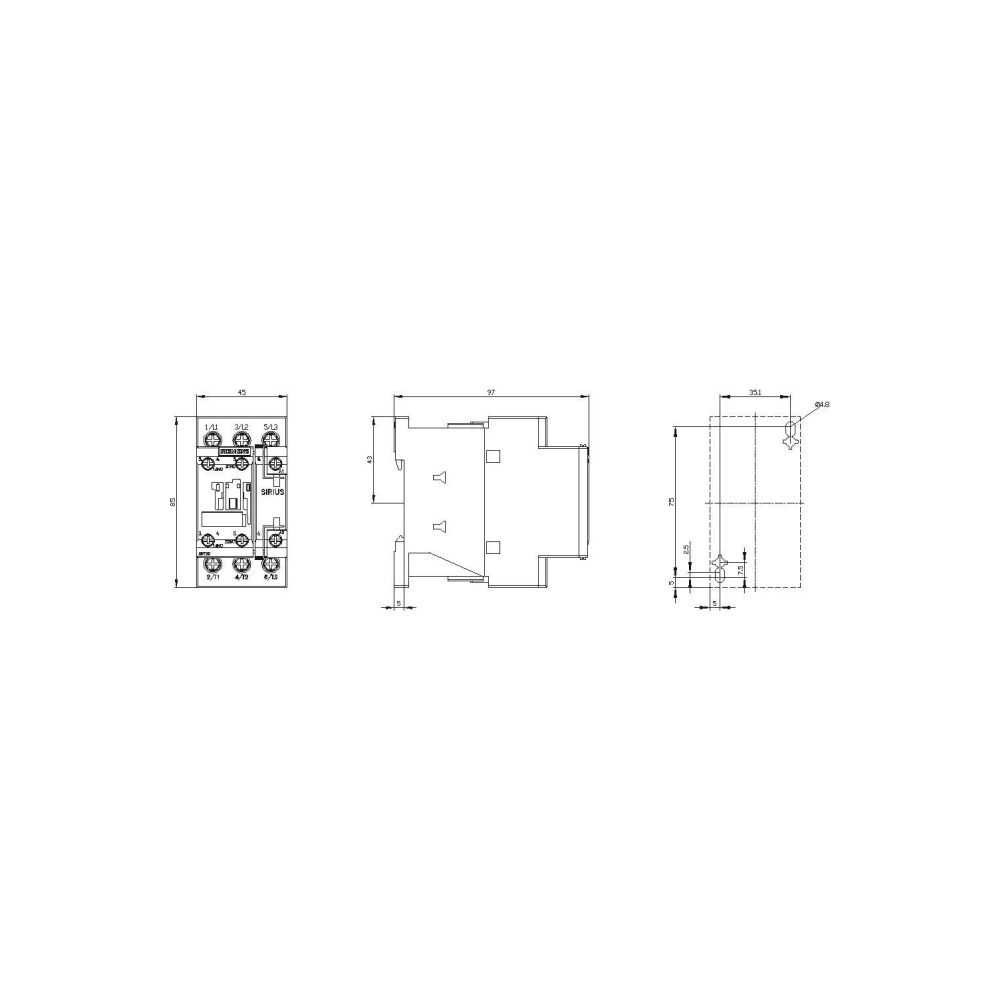

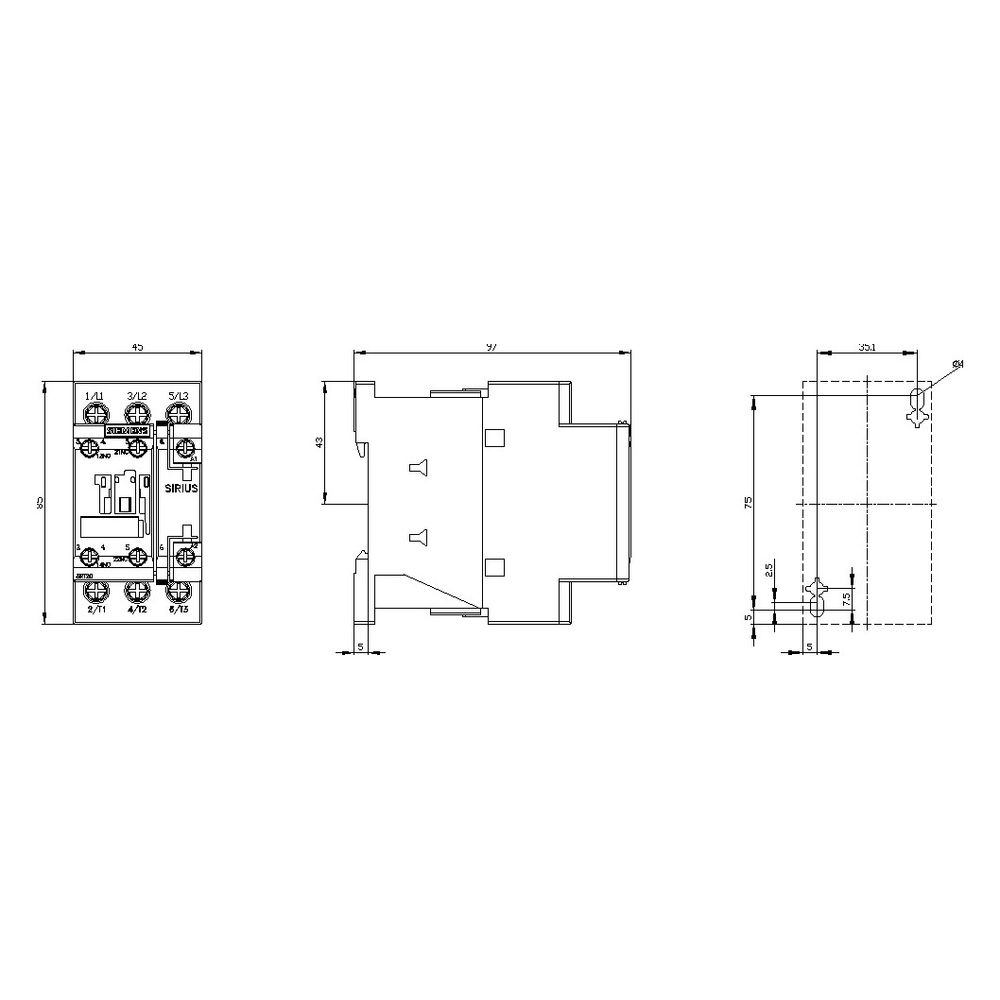

- Breite: 45 mm
- Höhe: 85 mm
- Tiefe: 97 mm
Technische Daten
| Hersteller | Siemens |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Artikelnummer | SIEMENS-3RT20251AL20 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7,5 |
| Bemessungsbetriebsleistung NEMA | 7,354988 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 40 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 17 |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 15,5 |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 |
| Bemessungssteuerspeisespannung AC 60 Hz | 230 |
| Betriebsspannung AC 50 Hz | 690 |
| Betriebsspannung AC 60 Hz | 690 |
| Breite | 45 |
| EAN-13 | 4011209832442 |
| Geeignet für Reiheneinbau | Ja |
| Gewicht | 0,407 kg |
| Höhe | 85 |
| Ie bei AC-3, 400V | 17 |
| Ie bie AC-4, 400V | 15,5 |
| Schließer Haupt | 3 |
| Schließer Hilfskontakte | 1 |
| Spannung AC 60Hz | 230 |
| Spannungsart zur Betätigung | AC |
| Tiefe | 97 |
| Öffner Hilfskontakte | 1 |
| WEEE-Nr. | 23691322 |
