Beschreibung

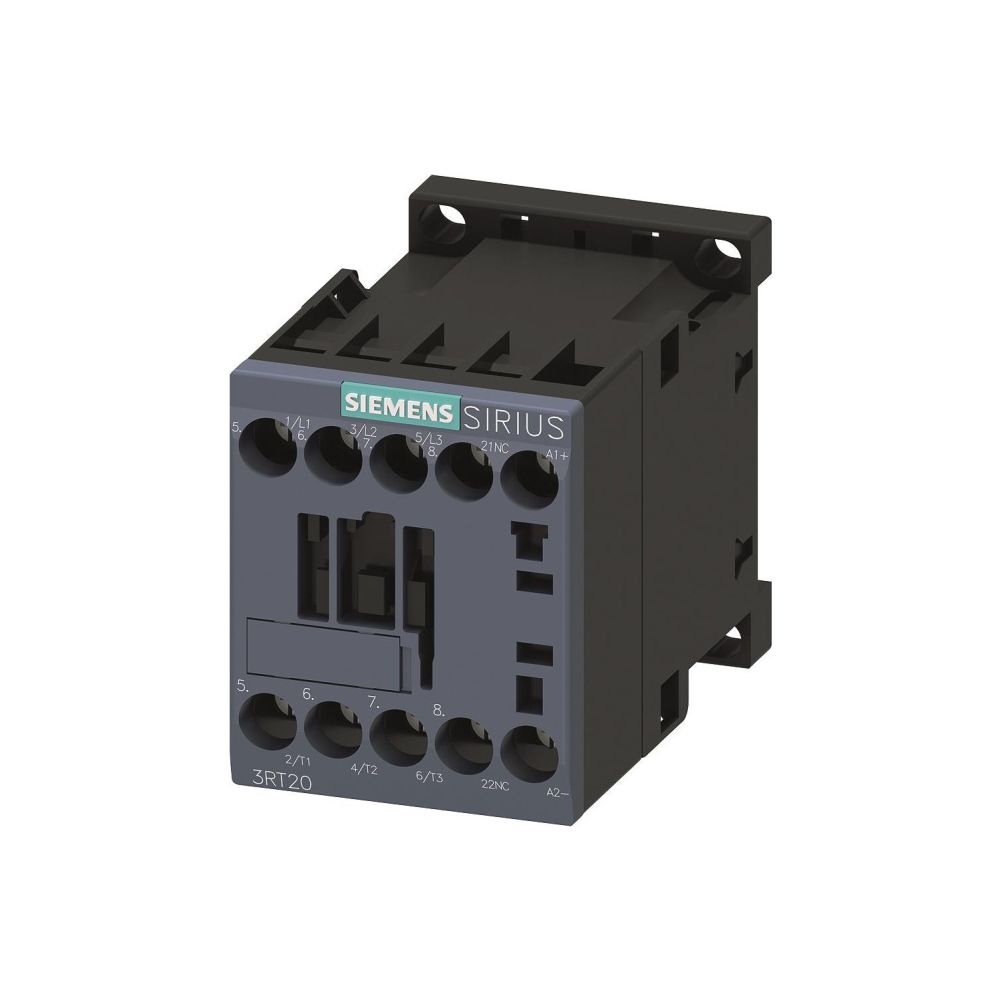

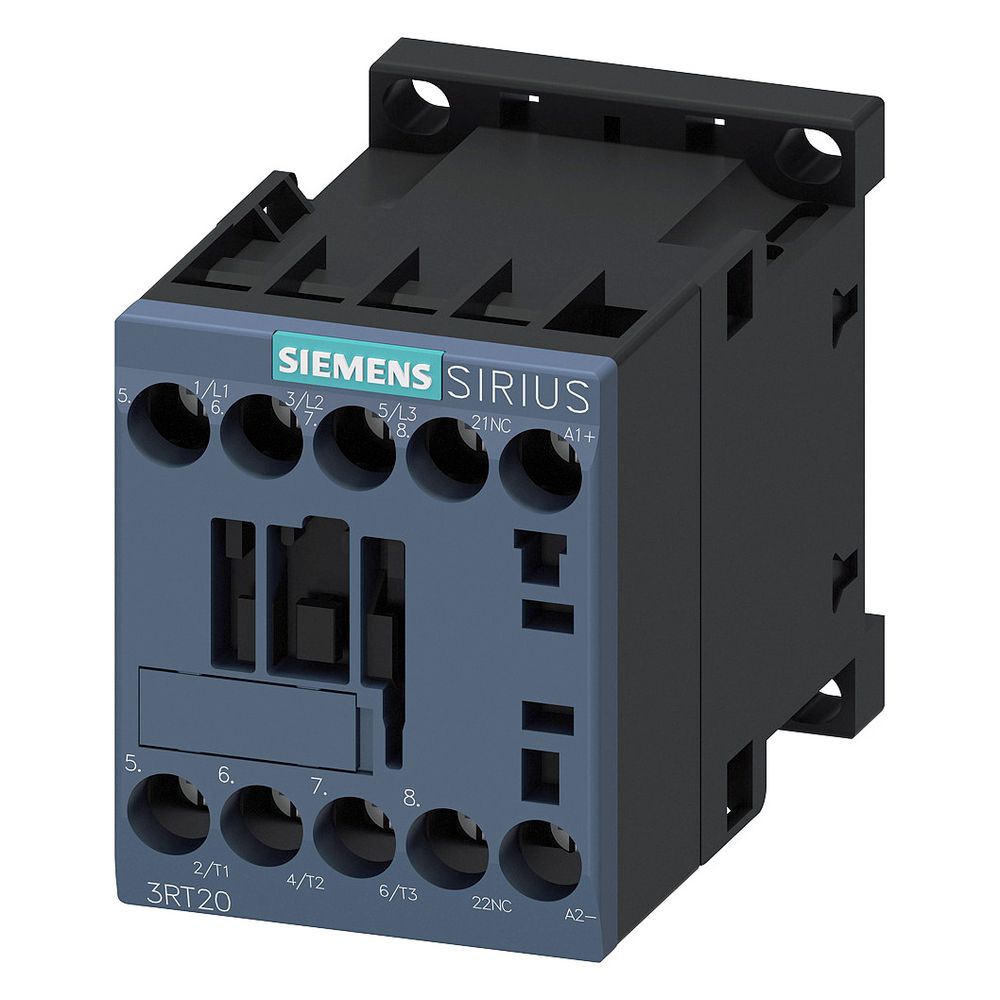

Siemens Schütz S00 5,5kW 24VDC 3-polig 1Ö Schraubanschluss 3RT20171BB42
Das 3-polige Schütz 3RT20171BB42 von Siemens in der Baugröße S00 bietet eine hohe Kontaktzuverlässigkeit und robuste Bauweise für anspruchsvolle Schaltanwendungen. Das Koppelschütz ist für den Reiheneinbau optimiert und für eine Bemessungsbetriebsleistung von 5,5 kW bei 400 V ausgelegt.
Montage und Anschluss
Die elektrische Anbindung des Hauptstromkreises erfolgt über einen Schraubanschluss. Durch die kompakte Bauform eignet sich das Gerät für eine effiziente Integration in Schaltanlagen.
Technische Daten
- Bemessungsbetriebsleistung AC-3, 400 V: 5,5 kW
- Bemessungsbetriebsstrom Ie AC-1, 400 V: 22 A
- Bemessungsbetriebsstrom Ie AC-3, 400 V: 12 A
- Bemessungsbetriebsstrom Ie AC-4, 400 V: 8,5 A
- Bemessungssteuerspeisespannung DC: 24 V

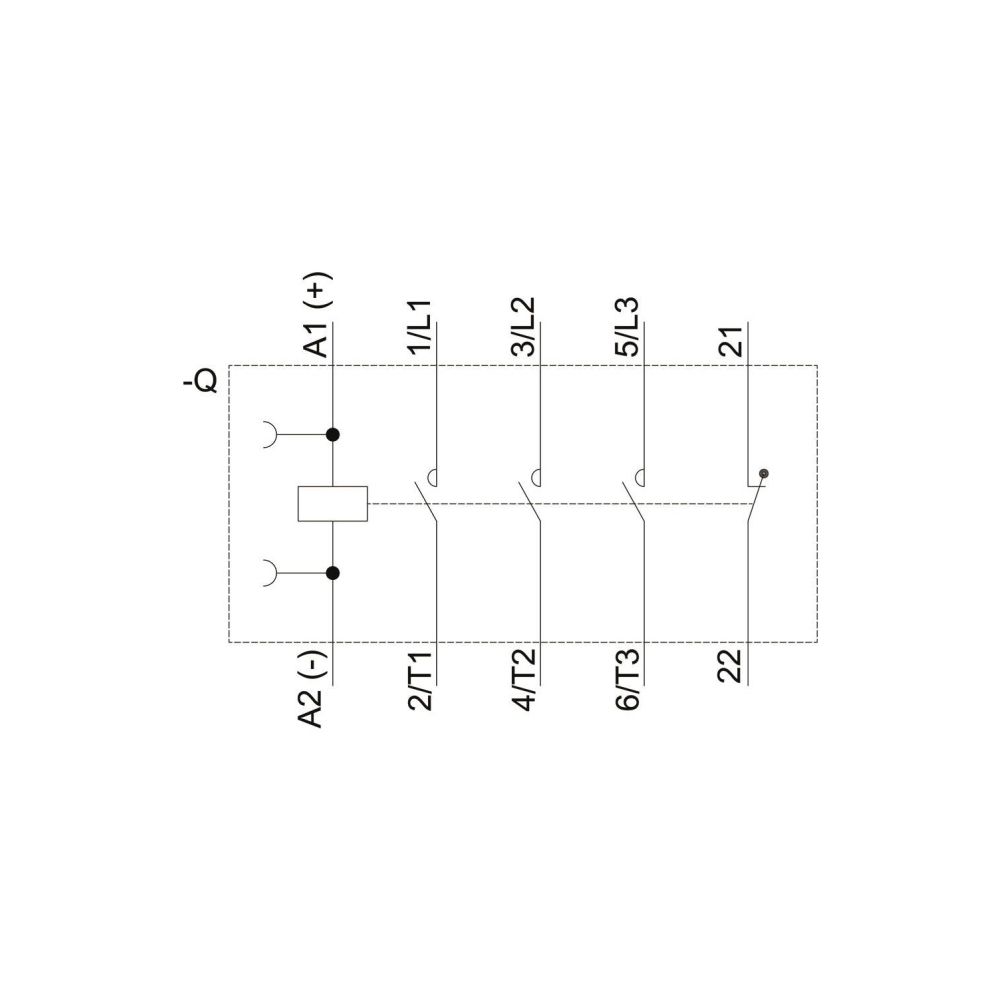

- Hauptkontakte: 3 Schließer
- Hilfskontakte: 1 Öffner
- Betriebsspannung AC: 690 V

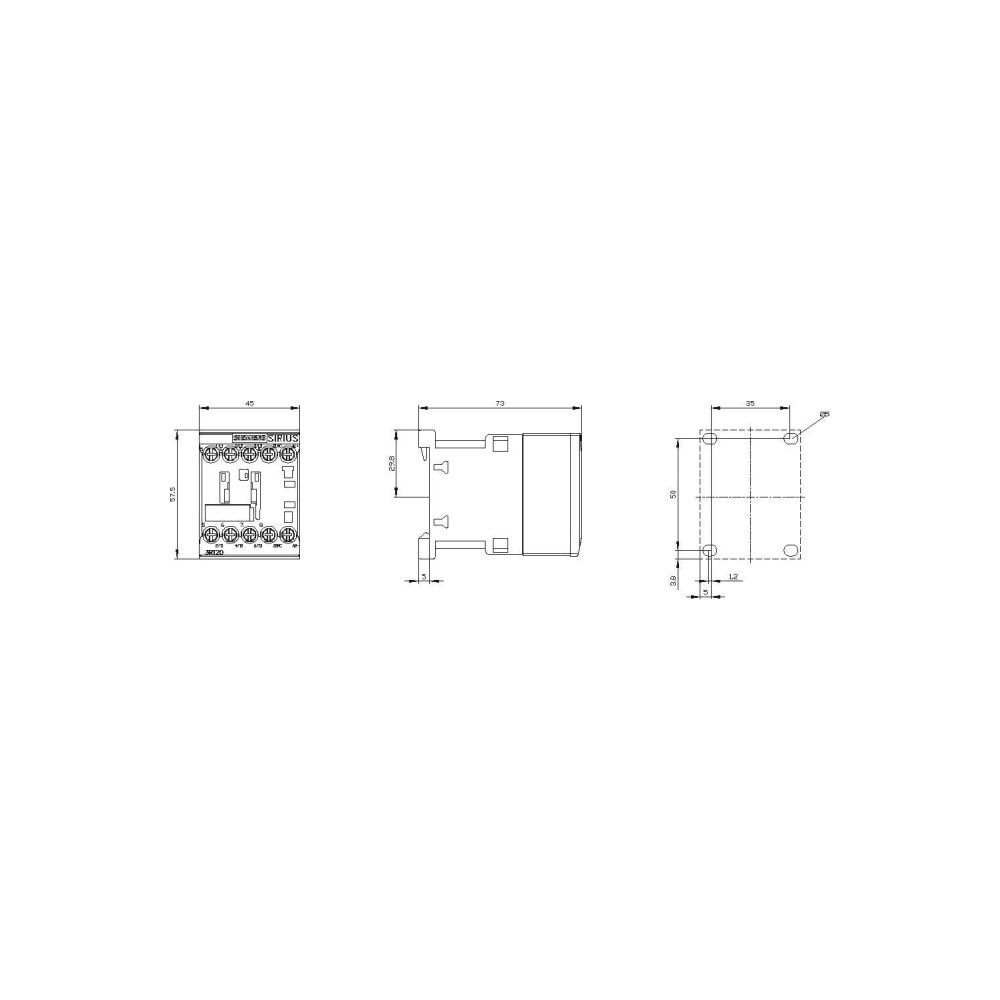

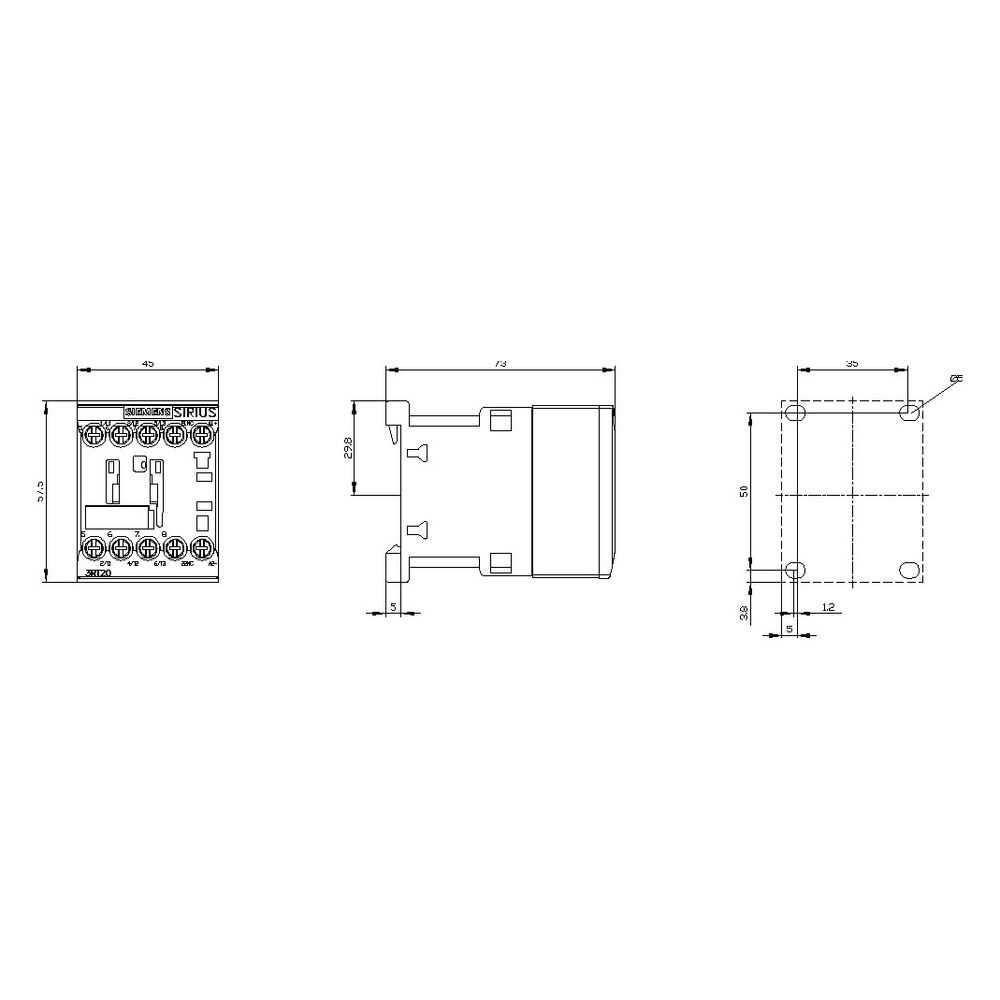

- Abmessungen (B x H x T): 45 mm x 58 mm x 73 mm
Technische Daten
| Hersteller | Siemens |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Artikelnummer | SIEMENS-3RT20171BB42 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5,5 |
| Bemessungsbetriebsleistung NEMA | 5,8839904 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 22 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 12 |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 8,5 |
| Bemessungssteuerspeisespannung DC | 24 |
| Betriebsspannung AC 50 Hz | 690 |
| Betriebsspannung AC 60 Hz | 690 |
| Breite | 45 |
| EAN-13 | 4011209785007 |
| Geeignet für Reiheneinbau | Ja |
| Gewicht | 0,289 kg |
| Höhe | 58 |
| Ie bei AC-3, 400V | 12 |
| Ie bie AC-4, 400V | 8,5 |
| Schließer Haupt | 3 |
| Spannungsart zur Betätigung | DC |
| Tiefe | 73 |
| Öffner Hilfskontakte | 1 |
| WEEE-Nr. | 23691322 |
