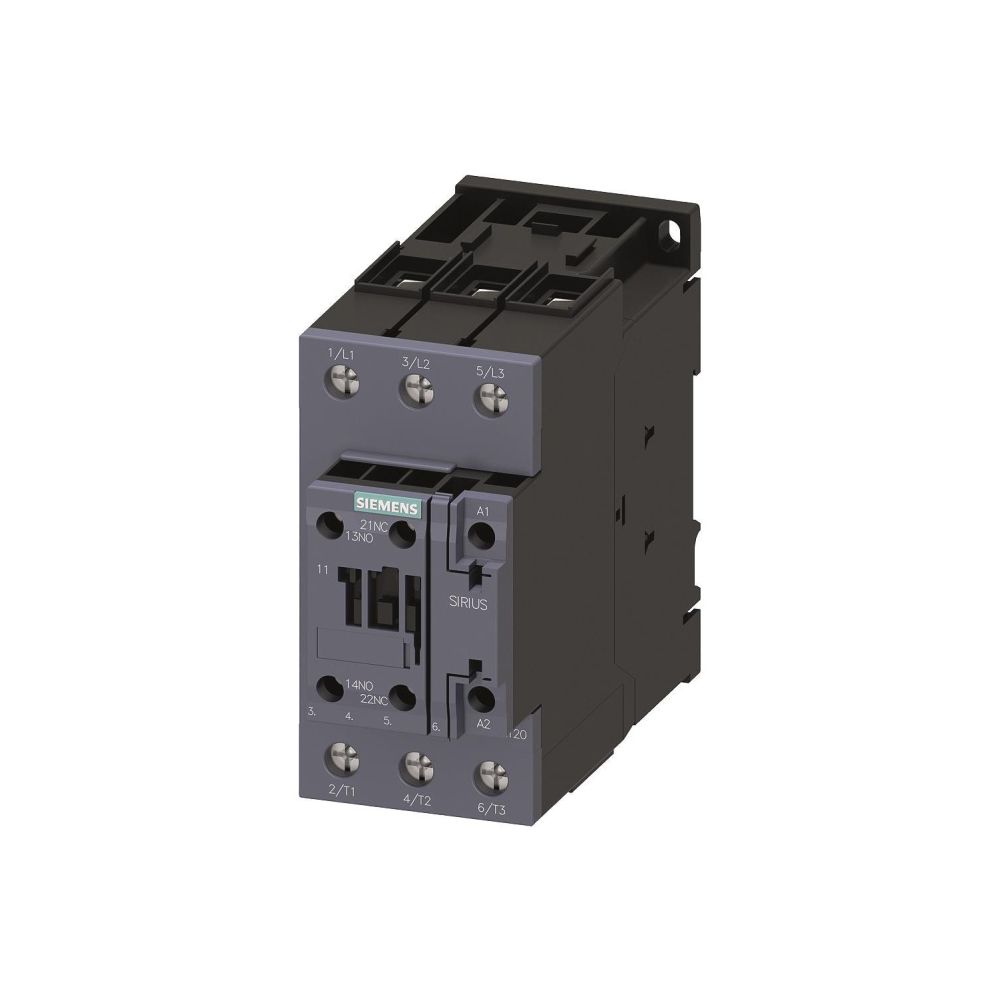

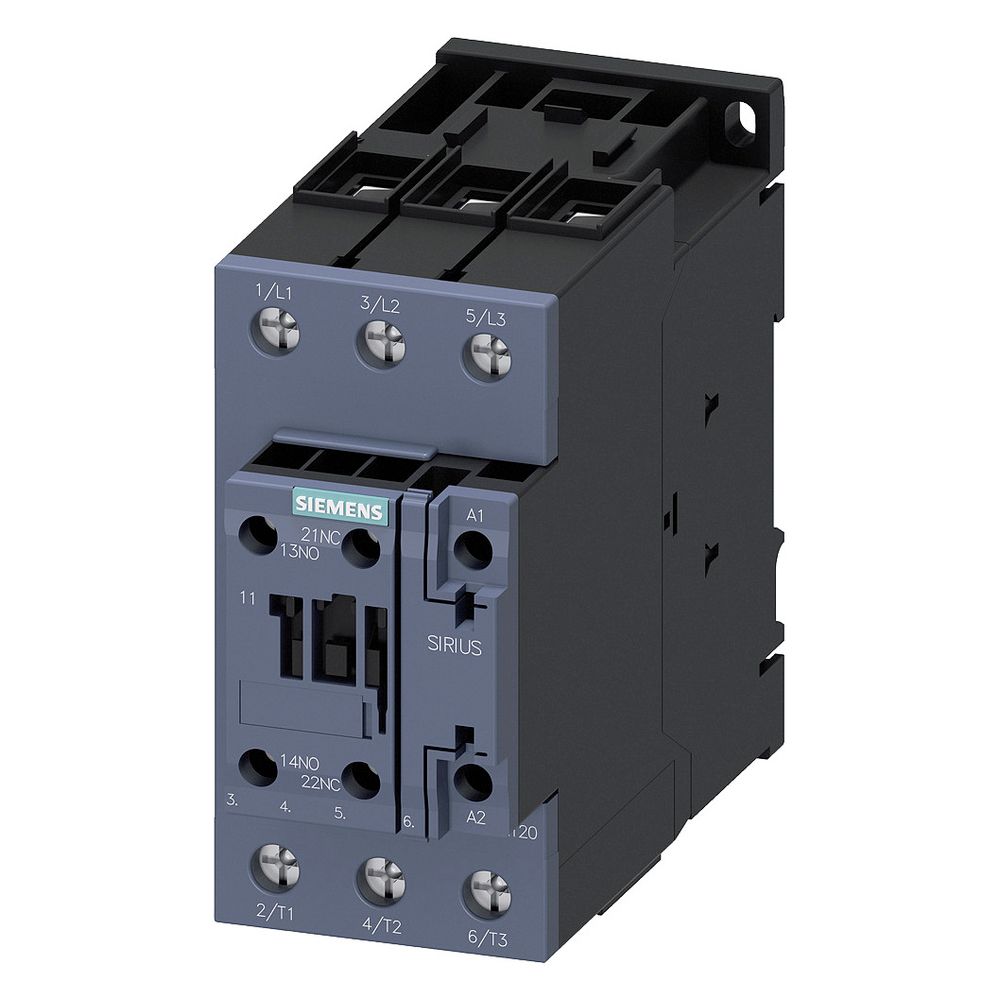

Siemens Schütz 3RT2036-1AP00 22kW 230V AC 3-polig Schraubanschluss 114x55x130mm
Das Schütz 3RT20361AP00 von Siemens ist ein 3-poliges Schaltgerät der Baugröße S2 für den industriellen Einsatz. Es ermöglicht eine Bemessungsbetriebsleistung von 22 kW bei 400 V und ist für die Betätigung mit einer Steuerspannung von 230 V AC ausgelegt. Das Gerät verfügt über einen Hilfskontaktblock mit einem Schließer und einem Öffner.
Montage und Anschluss
Das Schütz ist für den Reiheneinbau konzipiert und lässt sich platzsparend in Schaltschränke integrieren. Der Anschluss des Hauptstromkreises erfolgt über Schraubanschlüsse, die eine sichere Kontaktierung ermöglichen. Mit seinen kompakten Abmessungen eignet sich das Bauteil für anspruchsvolle Schaltaufgaben in der Automatisierungstechnik.
Technische Daten
- Bemessungsbetriebsleistung AC-3 (400 V): 22 kW
- Bemessungsbetriebsstrom Ie AC-3 (400 V): 51 A
- Bemessungsbetriebsstrom Ie AC-1 (400 V): 70 A
- Bemessungsbetriebsstrom Ie AC-4 (400 V): 41 A
- Betriebsspannung: 690 V
- Steuerspeisespannung: 230 V AC

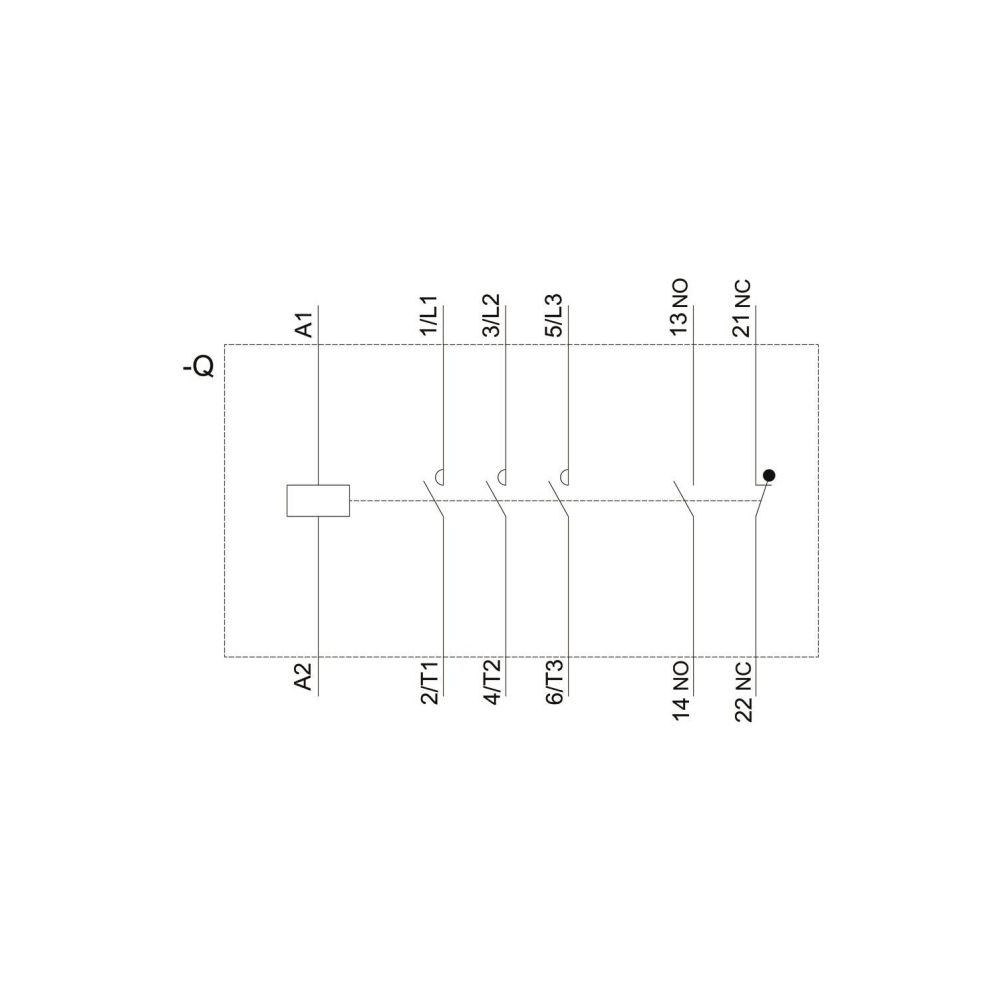

- Hauptkontakte: 3 Schließer
- Hilfskontakte: 1 Schließer, 1 Öffner

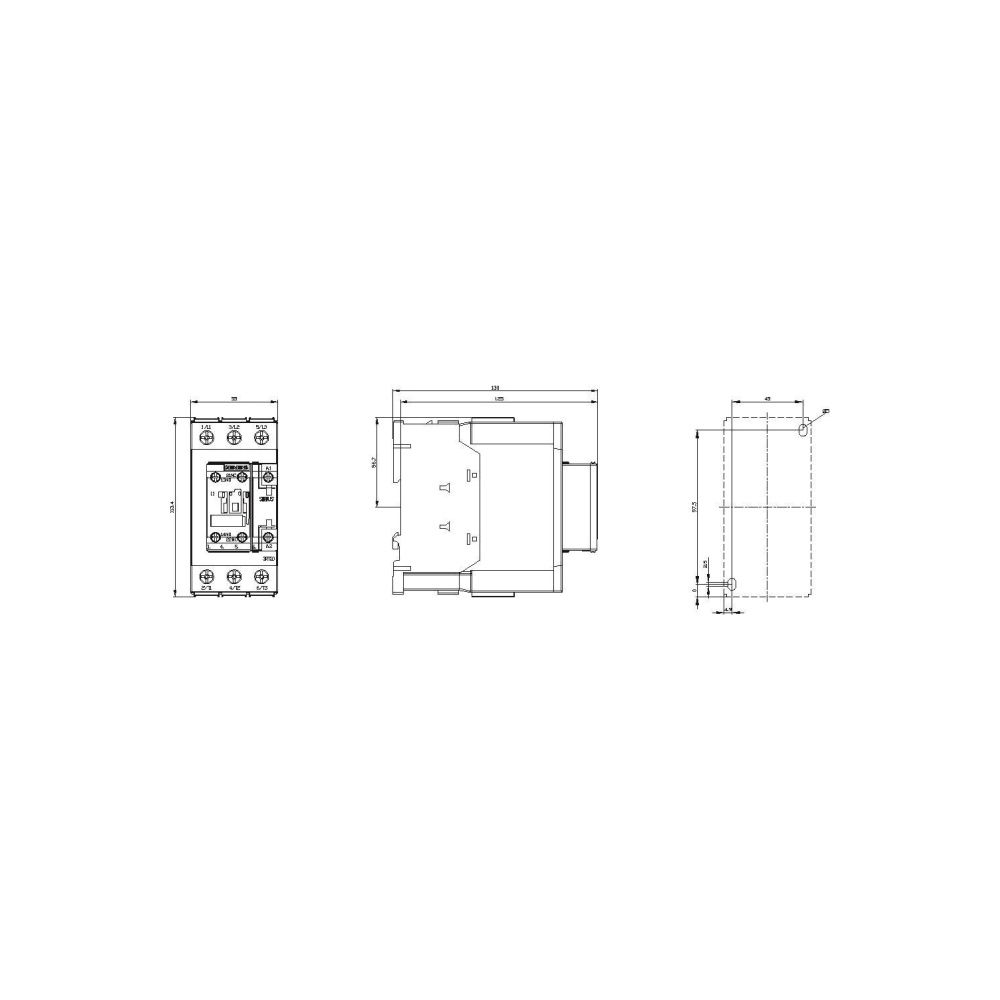

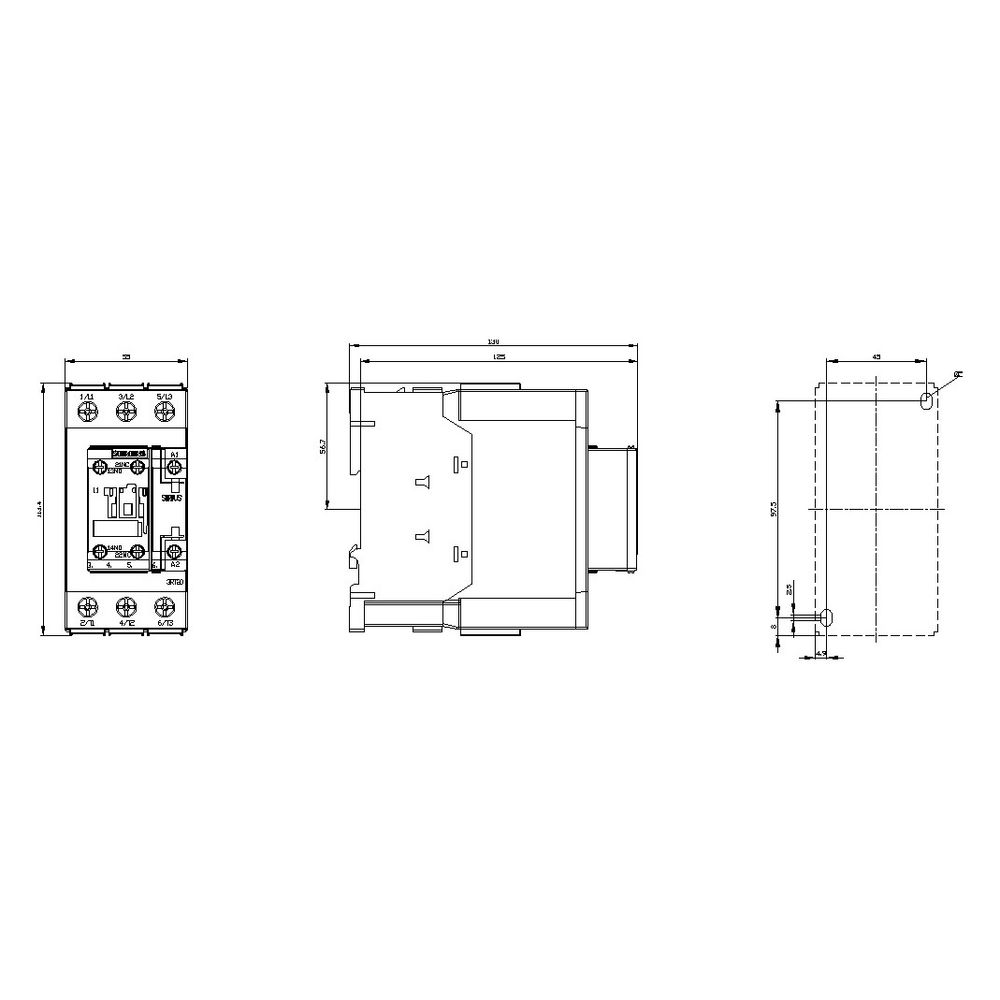

- Abmessungen (B x H x T): 55 mm x 114 mm x 130 mm
Technische Daten
| Hersteller | Siemens |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Artikelnummer | SIEMENS-3RT20361AP00 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 22 |
| Bemessungsbetriebsleistung NEMA | 29,419952 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 70 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 51 |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 41 |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 |
| Betriebsspannung AC 50 Hz | 690 |
| Betriebsspannung AC 60 Hz | 690 |
| Breite | 55 |
| EAN-13 | 4011209939820 |
| Geeignet für Reiheneinbau | Ja |
| Gewicht | 0,982 kg |
| Höhe | 114 |
| Ie bei AC-3, 400V | 51 |
| Ie bie AC-4, 400V | 41 |
| Schließer Haupt | 3 |
| Schließer Hilfskontakte | 1 |
| Spannungsart zur Betätigung | AC |
| Tiefe | 130 |
| Öffner Hilfskontakte | 1 |
| WEEE-Nr. | 23691322 |
