Beschreibung

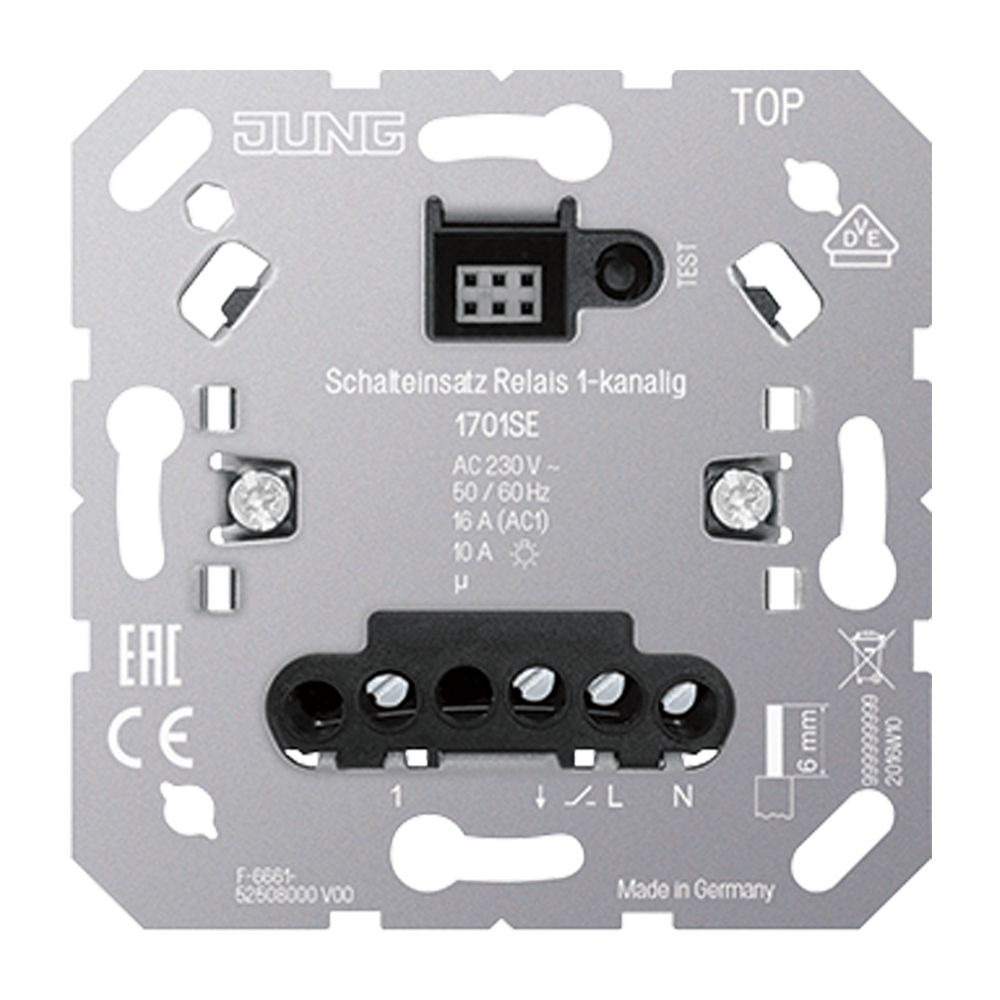

Jung Schalteinsatz Relais 1701SE, 1-kanalig, mit Nebenstelleneingang, Unterputz, Basiselement
Dieser 1-kanalige Relaiseinsatz dient als vielseitiges Basiselement für die Unterputz-Installation in Gerätedosen nach DIN 49073. Er ermöglicht das Schalten von Beleuchtung und Motoren sowie die Steuerung von elektrischen Fußbodenheizungen in Verbindung mit einem passenden Raumtemperaturregler-Aufsatz. Durch den integrierten Nebenstelleneingang und die adaptive Nullpunktschaltung bietet das Gerät eine flexible Lösung für moderne Elektroinstallationen.
Funktionsweise und Anwendung
Das Basiselement ist für den Betrieb mit verschiedenen Aufsätzen aus den Systemen JUNG HOME, eNet, LB-Management sowie KNX RF konzipiert. Neben der Bedienung über Taster, Bewegungsmelder oder Präsenzmelder unterstützt der Einsatz einstellbare Nachlaufzeiten und einen Testbetrieb zur Funktionsprüfung. Die Montage erfolgt über eine Krallen- oder Schraubbefestigung in Standard-Gerätedosen mit einer Mindesttiefe von 32 mm.
Technische Daten
- Nennspannung: 230 V
- Netzfrequenz: 50/60 Hz
- Bemessungsstrom: 16 A
- Schaltleistung: 2300 W
- Einbautiefe: 24 mm
- Anzahl Kanäle: 1
- Lastart: Universal
- Umgebungstemperatur: -25 bis +45 °C
- Anzahl Stellantriebe: 1 bis 10
- Nebenstelleneingang: Ja
Die Kombination aus einer Schaltleistung von 2300 W und der Kompatibilität mit einer Vielzahl von Aufsätzen macht diesen Relaiseinsatz zu einer robusten Komponente für die Gebäudeautomation. Mit einer Einbautiefe von 24 mm und der Unterstützung für bis zu 10 Stellantriebe eignet sich das System sowohl für Lichtsteuerungen als auch für HLK-Anwendungen. Die adaptive Nullpunktschaltung sorgt dabei für einen zuverlässigen Betrieb bei unterschiedlichen Lastarten.
Technische Daten
| Hersteller | Jung |
| Anschluss | Schraubklemmen |
| Anzahl der Kanäle | 1 |
| Anzahl Stellantriebe | 1 ... 10 |
| Artikelnummer | JUNGE-1701SE |
| Ausführung | Relais |
| Befestigungsart | Krallen-/Schraubbefestigung |
| Bemessungsstrom | 16 |
| EAN-13 | 4011377166875 |
| Einbautiefe | 24 |
| Frequenz | 50 |
| Gewicht | 1,117 kg |
| IFTTT-Unterstützung verfügbar | nein |
| Kompatibel mit Amazon Alexa | nein |
| Kompatibel mit Apple HomeKit | nein |
| Kompatibel mit Google Assistant | nein |
| Lager-/Transporttemperatur | −20 ... +70 |
| Lastart | universal |
| Min Tiefe der Gerätedose | 32 |
| Montageart | Unterputz |
| Nachlaufzeit | ohne, 1 min, 5 min, 30 min, 60 |
| Nebenstelleneingang | ja |
| Nennspannung | 230 |
| Netzfrequenz | 50/60 |
| Schaltleistung | 2300 |
| Schaltleistung HLK | 0 |
| Standby-Leistung abhängig vom Aufsatz | ca. 0,1 ... 0,5 |
| Transparent | nein |
| Umgebungstemperatur | −25 ... +45 |
| Verlustleistung | 0,5 |
| Verwendbar mit Bewegungsmelder | ja |
| Verwendbar mit Funktaste | ja |
| Verwendbar mit IR-Taste | nein |
| Verwendbar mit Präsenzmelder | ja |
| Verwendbar mit Taste | ja |
| Verwendbar mit Zeitschalter/Timer | ja |
| Zusammenstellung | Basiselement |
| WEEE-Nr. | 64244154 |
