Beschreibung

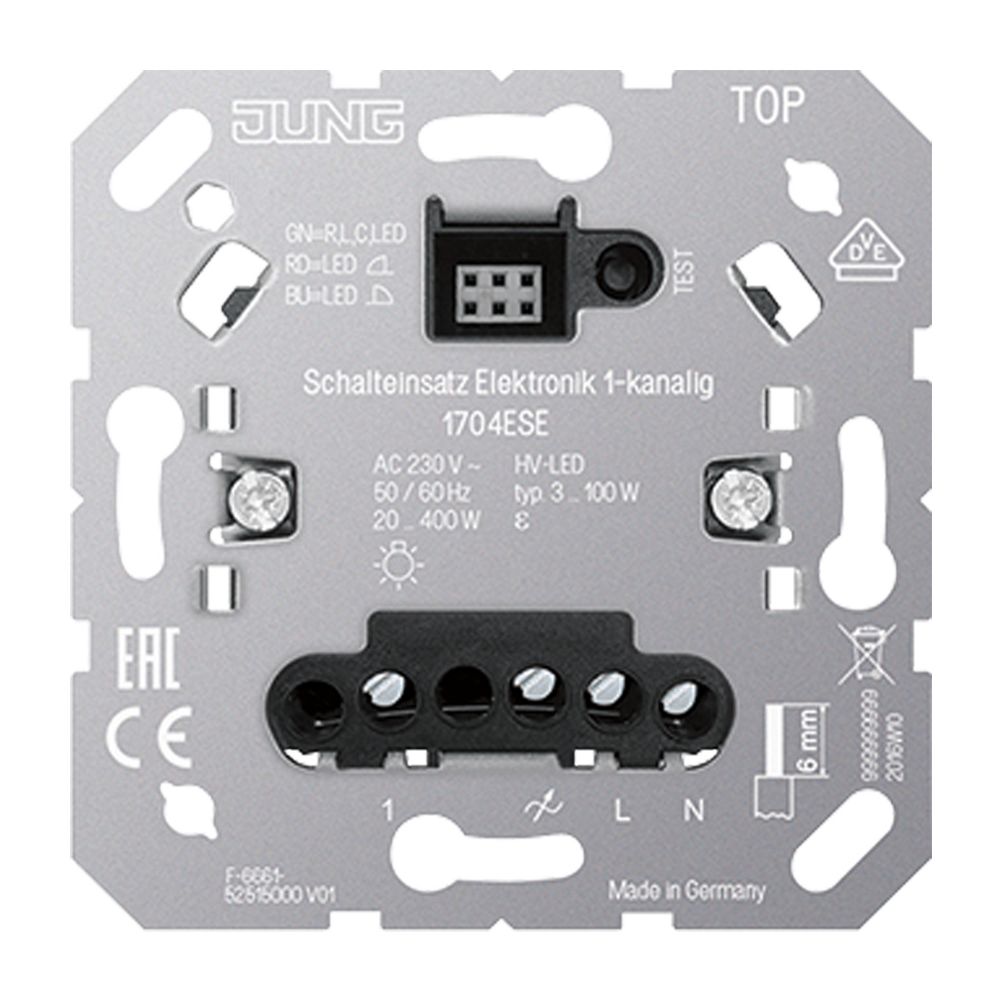

Jung Schalteinsatz Elektronik 1704ESE, 1-kanalig, mit Nebenstelleneingang, Unterputz, Basiselement
Dieser elektronische Schalteinsatz dient als vielseitiges Basiselement für die Unterputz-Montage in Standard-Gerätedosen nach DIN 49073. Das 1-kanalige Gerät ermöglicht das Schalten verschiedener Leuchtmittel und Lasten und ist flexibel mit einer Vielzahl von Aufsätzen aus den Systemen JUNG HOME, eNet, LB-Management sowie KNX RF kombinierbar. Durch den integrierten Nebenstelleneingang lässt sich die Steuerung komfortabel erweitern.
Funktionsweise und Schutzmechanismen
Das Modul erkennt die angeschlossene Last automatisch oder erlaubt eine manuelle Einstellung der Betriebsart, wobei der aktuelle Modus über eine LED angezeigt wird. Ein lampenschonender Softstart sorgt für eine längere Lebensdauer der Leuchtmittel. Zum Schutz der Anlage sind ein elektronischer Kurzschlussschutz mit automatischer Abschaltung sowie ein Übertemperaturschutz integriert. Der Betrieb ist sowohl mit als auch ohne Neutralleiter möglich, wobei sich das Gerät je nach Anschlussart über den Außenleiter oder die Last versorgt.
Technische Daten
- Nennspannung: 230 V
- Bemessungsstrom: 16 A
- Anzahl der Kanäle: 1
- Montageart: Unterputz
- Min. Tiefe der Gerätedose: 32 mm
- Frequenz: 50/60 Hz
- Verlustleistung: 0,5 W
- Umgebungstemperatur: −5 bis +45 °C
- Anschluss: Schraubklemmen
Die Kombination aus robuster Elektronik und hoher Kompatibilität macht dieses Basiselement zur idealen Wahl für moderne Lichtsteuerungen. Mit einer Nennspannung von 230 V und einem Bemessungsstrom von 16 A bietet es eine zuverlässige Basis für verschiedene Anwendungen, unterstützt durch praktische Funktionen wie den Nebenstelleneingang und den integrierten Übertemperaturschutz. Die einfache Montage in Standard-Gerätedosen ab 32 mm Tiefe gewährleistet eine unkomplizierte Installation in bestehende Elektro-Infrastrukturen.
Technische Daten
| Hersteller | Jung |
| Anschluss | Schraubklemmen |
| Anzahl der Kanäle | 1 |
| Anzahl Stellantriebe | 1 ... 10 |
| Artikelnummer | JUNGE-1704ESE |
| Ausführung | Tronic |
| Befestigungsart | Krallen-/Schraubbefestigung |
| Bemessungsstrom | 16 |
| EAN-13 | 4011377166899 |
| Frequenz | 50 |
| Gesamtlänge Lastleitung | max. 100 |
| Gesamtlänge Nebenstellenleitung | max. 100 |
| Gewicht | 1,117 kg |
| IFTTT-Unterstützung verfügbar | nein |
| Info | kr |
| Kompatibel mit Amazon Alexa | nein |
| Kompatibel mit Apple HomeKit | nein |
| Kompatibel mit Google Assistant | nein |
| Lastart | sonstige |
| Min Tiefe der Gerätedose | 32 |
| Montageart | Unterputz |
| Nebenstelleneingang | ja |
| Nennspannung | 230 |
| Netzfrequenz | 50/60 |
| Schaltleistung | 3 |
| Schaltleistung HLK | 20 |
| Standby-Leistung | ca. 0,25 |
| Transparent | nein |
| Umgebungstemperatur | −5 ... +45 |
| Verlustleistung | 0,5 |
| Verwendbar mit Bewegungsmelder | ja |
| Verwendbar mit Funktaste | ja |
| Verwendbar mit IR-Taste | nein |
| Verwendbar mit Präsenzmelder | ja |
| Verwendbar mit Taste | ja |
| Verwendbar mit Zeitschalter/Timer | ja |
| Zusammenstellung | Basiselement |
| WEEE-Nr. | 64244154 |
