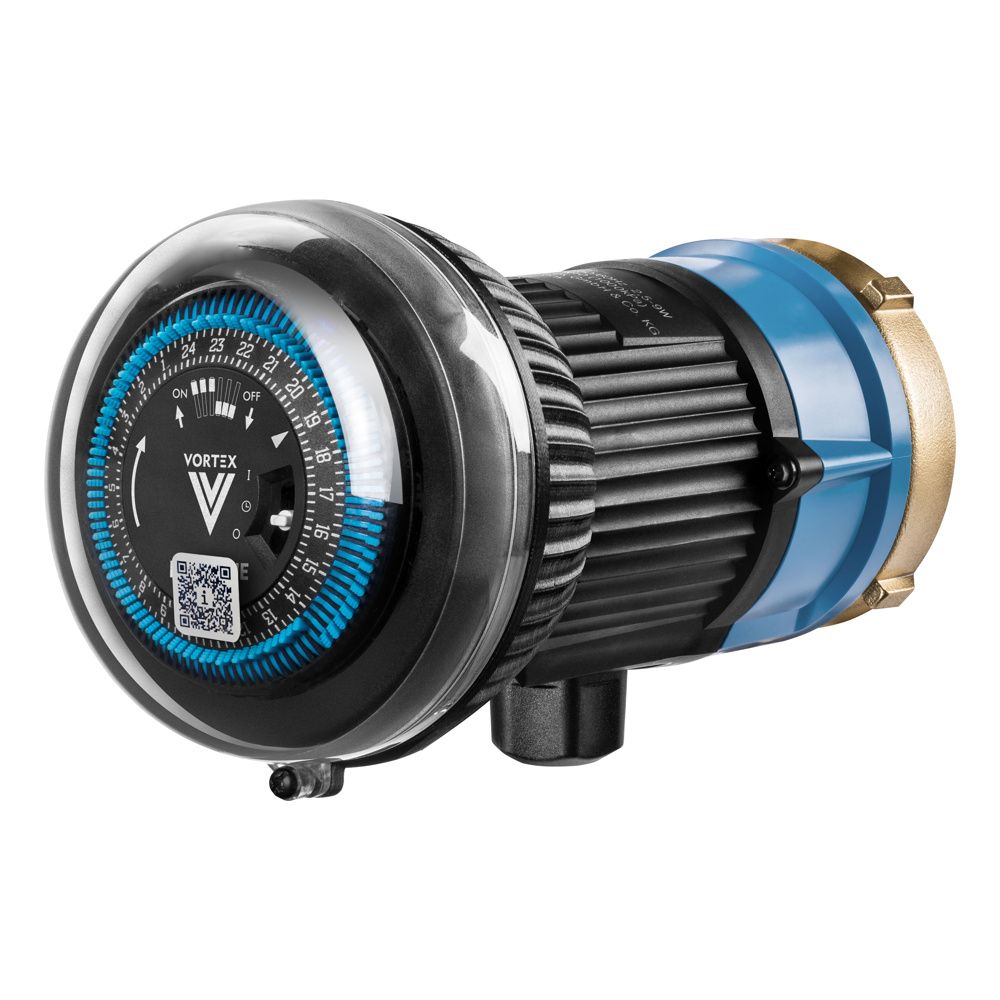

Vortex Universal-Motor BlueOne BWO 155 ZM, mit mechanischem Zeitschaltmodul, 433-101-010
Der Vortex Universal-Motor BWO 155 ZM aus der BlueOne-Serie ermöglicht den effizienten Austausch defekter oder veralteter Pumpenmotoren. Dank seiner universellen Kompatibilität lässt sich der Motor auf alle Vortex Pumpengehäuse ab Baujahr 1980 sowie auf zahlreiche marktgängige Fremdfabrikate der gleichen Bauart montieren. Ausgestattet mit einem mechanischen Zeitschaltmodul bietet das Gerät eine präzise Steuerung der Betriebszeiten für eine bedarfsgerechte Warmwasserzirkulation.
Welche Vorteile bietet die ECM-Technologie?
Der BlueOne Universal-Motor arbeitet mit einem wellenlosen, blockierstromfesten Kugelmotor, der auf der modernen ECM-Technologie basiert. Diese Bauweise sorgt für einen effizienten Betrieb bei einer Leistungsaufnahme von 2,5 bis 9 Watt. Der integrierte Permanentmagnet-Rotor ermöglicht eine stufenlose Drehzahlregelung zwischen 2.000 und 3.000 Umdrehungen pro Minute, wodurch sich die Pumpe optimal an die jeweiligen Anforderungen des Systems anpassen lässt.
Wie lässt sich die Zeitschaltuhr bedienen?
Das integrierte mechanische Zeitschaltmodul ist mit einer 24-Stunden-Zeitscheibe ausgestattet, die eine einfache Programmierung der Zirkulationszeiten erlaubt. Der kleinste Zeitschritt beträgt 15 Minuten. Zusätzlich verfügt das Modul über eine Dauerlauf- sowie eine Dauerstoppfunktion, wodurch der Betrieb flexibel an den individuellen Bedarf angepasst werden kann. Dies unterstützt einen energiebewussten Einsatz der Pumpe im täglichen Betrieb.
Technische Daten
- Max. Förderhöhe: 1,3 mWS
- Max. Fördermenge: 950 l/h
- Leistungsaufnahme: 2,5 - 9 W
- Drehzahlbereich: 2.000 - 3.000 1/min
- Bemessungsspannung: 230 V / 50 Hz
- Schutzart: IP42
- Max. Arbeitsdruck: 10 bar
- Mediumtemperatur: 2 - 95 °C
- Isolationsklasse: F
Der Vortex Universal-Motor BWO 155 ZM stellt eine zuverlässige Lösung für die Instandsetzung bestehender Zirkulationssysteme dar. Durch die Kombination aus ECM-Technologie, einer Leistungsaufnahme von maximal 9 Watt und der flexiblen mechanischen Zeitschaltuhr wird ein effizienter und bedarfsgerechter Betrieb sichergestellt. Die Kompatibilität mit Gehäusen ab 1980 sowie gängigen Fremdfabrikaten macht diesen Motor zu einer vielseitigen Komponente für den Werterhalt der Haustechnik.
Technische Daten
| Hersteller-Warengruppe | Vortex Pumpen |
| Hersteller-Serie | BlueOne |
| Hersteller-Produktgruppe | Motoren |
| Hersteller-Artikelnummer | 433-101-010 |
| Hersteller | Vortex |
| Anzahl der Phasen | 1 |
| Art der Drehzahlregelung | stufenlos |
| Artikelnummer | VORTEX-433-101-010 |
| Aufgenommene Motorleistung (P1) pro Motor | 0,009 |
| Bemessungsspannung | 230 |
| Doppelpumpe | nein |
| Drehzahl | 3000 |
| Drehzahlregelung Motor | eingebaut |
| EAN-13 | 4250025131036 |
| Elektrischer Anschluss | Anschlussklemmen |
| Frequenz | 50 Hz |
| Funkstandard 2G / 3G / 4G | nein |
| Funkstandard 5G | nein |
| Funkstandard Bluetooth | nein |
| Funkstandard WLAN 80211 | nein |
| Förderhöhe bei Volumenstrom (BEP) | 9,8 |
| Gewicht | 0,679 kg |
| Isolationsklasse nach IEC | F |
| Kommunikation | ohne |
| Leistungsaufnahme der Pumpe (solpump) | 9 |
| Leistungsaufnahme der Pumpe im Bereitschaftszustand (solstandbypump) | 2 |
| Max Arbeitsdruck | 10 |
| Max Förderhöhe | 1,3 |
| Max Volumenstrom | 0,95 |
| Mediumtemperatur (Dauerbetrieb) | 2 - 95 |
| Mit Kommunikationsschnittstelle RS-232 | nein |
| Mit Kommunikationsschnittstelle RS-485 | nein |
| Nennstrom | 0,02 |
| Potentialfreier Schaltkontakt | nein |
| Pumpenschaltung | Tagesprogramm |
| Schnittstelle Impulszähler (Pulse counter) | nein |
| Schnittstelle PT100 / PT1000 / PTC | nein |
| Schnittstelle Pulse Width Modulation (PWM) | nein |
| Schnittstellensignal 0-10 V / 2-10 V | nein |
| Schnittstellensignal 0-20 mA / 4-20 mA | nein |
| Schutzart (IP) | IP42 |
| Trinkwasserkonform nach UBA | Ja |
| Umgebungstemperatur | 2 - 40 |
| Unterstützt Protokoll für BACnet IP | nein |
| Unterstützt Protokoll für BACnet MS/TP | nein |
| Unterstützt Protokoll für CAN/CANOpen | nein |
| Unterstützt Protokoll für EtherNet/IP | nein |
| Unterstützt Protokoll für KNX | nein |
| Unterstützt Protokoll für LIN Bus | nein |
| Unterstützt Protokoll für LON/LONWorks | nein |
| Unterstützt Protokoll für Modbus RTU | nein |
| Unterstützt Protokoll für Modbus TCP | nein |
| Unterstützt Protokoll für PROFIBUS | nein |
| Unterstützt Protokoll für PROFINET IO | nein |
| Volumenstrom (BEP) | 0,35 |
| Zulassung nach ACS | ja |
| WEEE-Nr. | 82735066 |
Downloads
Deutsche Vortex GmbH & Co. KG
Kästnerstraße 6
71642 Ludwigsburg
Deutschland
71642 Ludwigsburg
Deutschland
Vortex – Effiziente Zirkulationspumpen aus Ludwigsburg
Deutsche Vortex ist ein renommierter Hersteller von Brauch- und Heizwasserzirkulationspumpen mit Sitz in Ludwigsburg. Seit 1965 entwickelt das Unternehmen kompakte, wartungsfreie Kugelmotorpumpen und gehört heute zur Grundfos-Gruppe. Vortex war Vorreiter bei technischen Innovationen wie dem ersten integrierten Zeitschaltmodul oder dem selbstlernenden AutoLearn-System. Alle Produkte werden nach DIN EN ISO 9001 gefertigt und zeichnen sich durch Zuverlässigkeit, Energieeffizienz und Langlebigkeit aus.
Zum Sortiment zählen hocheffiziente Zirkulationspumpen für Trinkwasser und Heizungssysteme – darunter die beliebte BlueOne-Serie mit elektronisch kommutiertem Motor (ECM), die für minimalen Stromverbrauch und flüsterleisen Betrieb steht. Die Modelle BWO 155 und BWO 200 decken dabei sowohl Standardanwendungen als auch große Installationen ab. Ergänzt wird das Angebot durch passende Ersatzmotoren, Isolierschalen und Zubehör für den professionellen SHK-Einsatz.
Hinweis zur Trinkwasserverordnung
Für sicherheitsrelevante Bauteile in Trinkwasserinstallationen gelten besondere gesetzliche und technische Anforderungen. Entsprechende Arbeiten dürfen nur durch qualifizierte Fachkräfte erfolgen.
