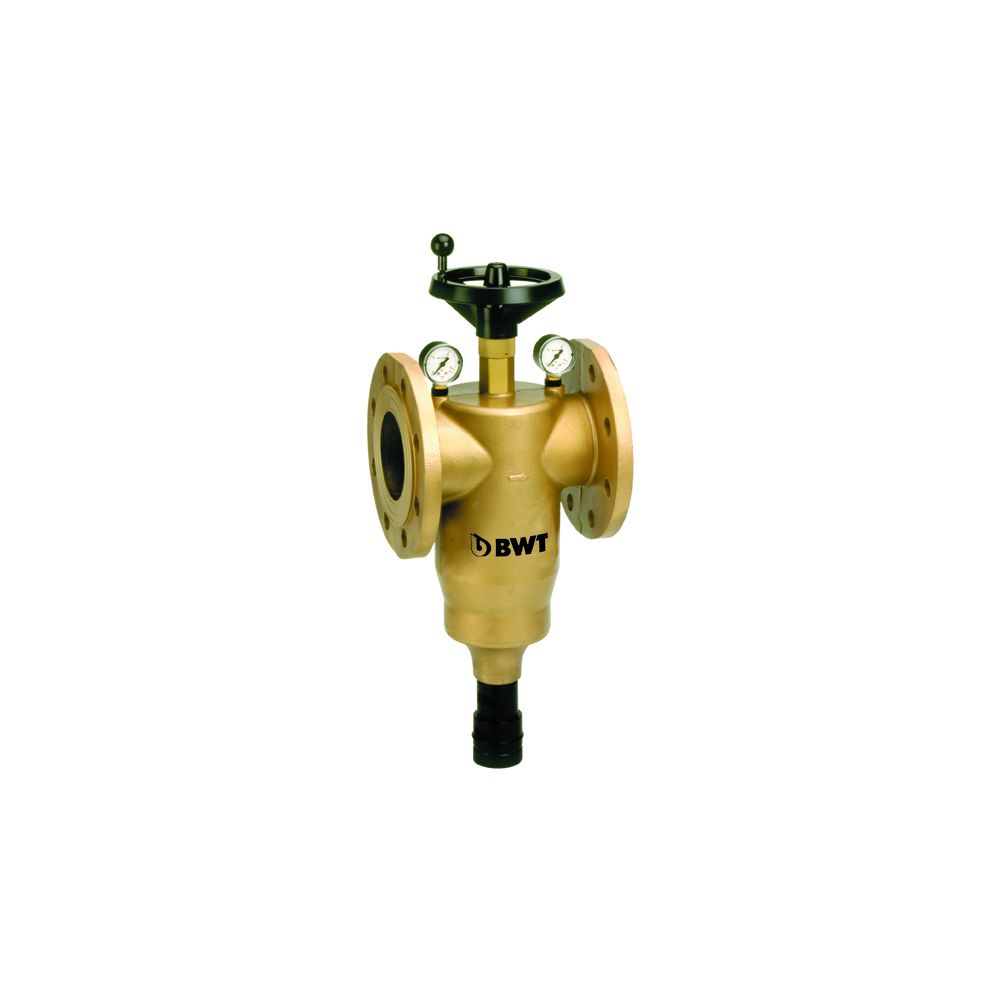

BWT Manuelle Rückspülfilter Multipur 65 M, DN 65, 35m3/h, 100um, PN 10, Rotguss bleifrei, 220mm, 125596285

Der BWT Rückspülfilter Multipur 65 M dient der Filtration von Fremdpartikeln aus Trink- und Brauchwasser. Das Gerät verfügt über ein bleifreies Rotguss-Gehäuse und ermöglicht eine Non-Stopp-Filtration. Mit einer Anschlussnennweite von DN 65 und einer Durchflussleistung von 35 m3/h eignet sich dieser Filter für Anwendungen, bei denen eine manuelle Rückspülung zur Reinigung des Filterelements vorgesehen ist.

Wie erfolgt die Filtration und Reinigung?

Der Multipur 65 M nutzt ein Saugring-Rückspülsystem, das eine Reinigung des Filterelements während des laufenden Betriebs ermöglicht. Das Filterelement besteht aus einem Kunststofffiltergewebe sowie einem Stützkörper aus Kunststoff mit einem Edelstahl-Stützgewebe, was eine Filterwirksamkeit von 100 μm sicherstellt. Zur Überwachung des Betriebszustands sind sowohl roh- als auch reinwasserseitige Manometer vorhanden. Die manuelle Rückspülung wird über ein Handrad ausgelöst.

Welche technischen Voraussetzungen sind zu beachten?

Das Gehäuse aus bleifreiem Rotguss ist für einen Nenndruck von PN 10 ausgelegt, wobei der Betriebsdruck zwischen 2,5 und 10 bar liegt. Die Installation erfolgt über Flansche nach DIN 2501 Teil 1. Für den Abwasseranschluss ist ein Kanalanschluss von mindestens DN 50 erforderlich, wobei der Abwasseranschluss gemäß DIN 1988 ausgeführt ist. Die Wassertemperatur darf 30 °C und die Umgebungstemperatur 40 °C nicht überschreiten. Mit einer Baulänge von 220 mm lässt sich das Gerät in Leitungssysteme integrieren.

Technische Daten

• Anschlussnennweite: DN 65
• Durchflussleistung: 35 m3/h
• Filterwirksamkeit: 100 μm
• Nenndruck: PN 10
• Betriebsdruck: 2,5 - 10 bar
• Baulänge: 220 mm
• Druckverlust: 0,2 bar
• Betriebsgewicht: ca. 15 kg
• Spülwasserstrom: 1,7 - 6,0 l/s
• Max. Wassertemperatur: 30 °C

Der BWT Rückspülfilter Multipur 65 M zeichnet sich durch eine Konstruktion aus bleifreiem Rotguss und eine manuelle Bedienung aus. Durch die Kombination aus einer Durchflussleistung von 35 m3/h und der Saugring-Technologie unterstützt das Gerät die Wasserqualität. Die kompakte Bauweise mit einer Baulänge von 220 mm und die Manometer-Überwachung machen diesen Filter zu einer technischen Lösung für die Filtration von Trink- und Brauchwasser in Installationen.
