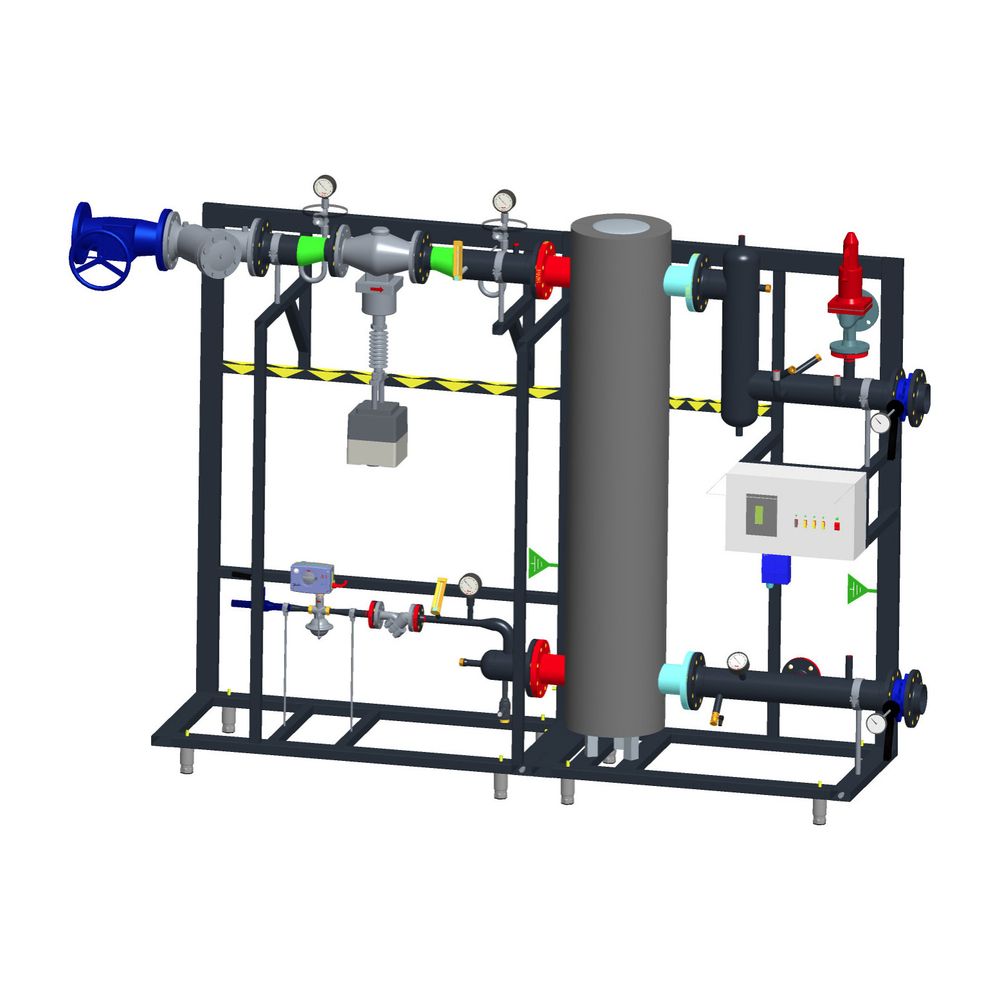

Danfoss Dampf-Übergabestation, DSS1 IT 080-080-0000 -MD, maximal Massenstr. ca. 600 kg/h
Die Danfoss Dampf-Übergabestation DSS1 MAXI IT 080-080-0000-MD ist eine leistungsstarke Lösung für die effiziente Wärmeübertragung in Fernwärmeanlagen. Mit einer maximalen Leistung von etwa 400 kW und einem maximalen Massenstrom von rund 600 kg/h im Primärkreis ist sie für anspruchsvolle industrielle und gewerbliche Anwendungen konzipiert. Die Station ist für einen Nenndruck von PN16 ausgelegt und ermöglicht einen sekundären Volumenstrom von bis zu 17200 m³/h bei dt 20 k.
Welche technischen Parameter zeichnen die Übergabestation aus?
Die Danfoss Dampf-Übergabestation DSS1 MAXI IT ist für eine Nenndruckstufe primär von PN16 ausgelegt. Der maximale Betriebsdruck primär beträgt 12,4 bar, und die maximal zulässige primäre Vorlauftemperatur liegt bei ca. 200 °C. Sie erreicht eine Leistung von ca. 400 kW und verarbeitet einen maximalen Massenstrom primär von ca. 600 kg/h. Der maximale Volumenstrom sekundär beträgt ca. 17200 m³/h bei dt 20 k.
Welche Komponenten sind in der Danfoss Dampf-Übergabestation verbaut?
Die Station verfügt über einen Anschluss primär DN 80 Flansch und einen Anschluss sekundär DN 80 Flansch. Der Anschluss primär Kondensat ist als DN 20 ausgeführt. Integriert sind ein Motorventil Danfoss VFGS2 PN 16 65/KVS 50 und ein Kombiventil Danfoss AVQM PN 16 15/1,6. Als Wärmeübertrager kommt ein SECESPOL SHR-VAS X 6.50 zum Einsatz. Die Nennweite der Anlage beträgt DN 80. Ein Sicherheitsventil des Typs Götze/ARI 851H4/12903 mit 1" Anschluss ist ebenfalls vorhanden.
Wie ist die Dampf-Übergabestation gedämmt und dimensioniert?
Die Dampf-Übergabestation ist mit einer hochwertigen Wärmedämmung ausgestattet. Diese besteht aus PU-Hartschaum DH-Boxen für die Sekundär- und Kondensatseite. Für den Wärmeträger wird eine 50% GEG Blechmantej/Mineralwolle-Dämmung verwendet, die dampfseitig auch als Zubehör erhältlich ist. Die Abmessungen der Station betragen in der Breite 2957 mm, in der Tiefe 660 mm und in der Höhe 2204 mm. Das Gesamtgewicht der Einheit beträgt 400 kg.
Welche Einsatzmöglichkeiten bietet die Danfoss Dampf-Übergabestation?
Die Station ist als Ersatzteil und mit passendem Zubehör erhältlich, was die Wartung und Anpassung an bestehende Anlagen erleichtert. Die Kombination aus hochwertigen Komponenten wie Motor- und Kombiventilen sowie einem effizienten Wärmeübertrager ermöglicht eine zuverlässige und präzise Wärmeübertragung bei hohen Leistungsanforderungen.
Technische Daten
- Leistung: ca. 400 kW
- Maximaler Massenstrom primär: ca. 600 kg/h
- Maximaler Volumenstrom sekundär: ca. 17200 m³/h bei dt 20 k
- Nenndruckstufe primär: PN16
- Maximaler Betriebsdruck primär: 12,4 bar
- Maximal zulässige primäre Vorlauftemperatur: ca. 200 °C
- Anschluss primär: DN 80 Flansch
- Anschluss sekundär: DN 80 Flansch
- Abmessungen (B x T x H): 2957 mm x 660 mm x 2204 mm
- Gewicht: 400 kg
Die Danfoss Dampf-Übergabestation DSS1 MAXI IT 080-080-0000-MD stellt eine robuste und effiziente Lösung für die Dampfverteilung dar. Mit einer Leistung von ca. 400 kW, einem maximalen Massenstrom von ca. 600 kg/h und einer maximalen primären Vorlauftemperatur von ca. 200 °C ist sie für den zuverlässigen Betrieb in anspruchsvollen Umgebungen konzipiert. Die integrierten hochwertigen Komponenten und die effektive Wärmedämmung tragen zur Langlebigkeit und Energieeffizienz der Station bei.
Technische Daten
| Hersteller-Warengruppe | Sicherheitsthermostate STW und TW/STW |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Artikelnummer | 004X6284 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-004X6284 |
| EAN-13 | 5715162698143 |
| Ersatzteil | ja |
| Gewicht | 400 kg |
| Zubehör | ja |
| WEEE-Nr. | 66490570 |
