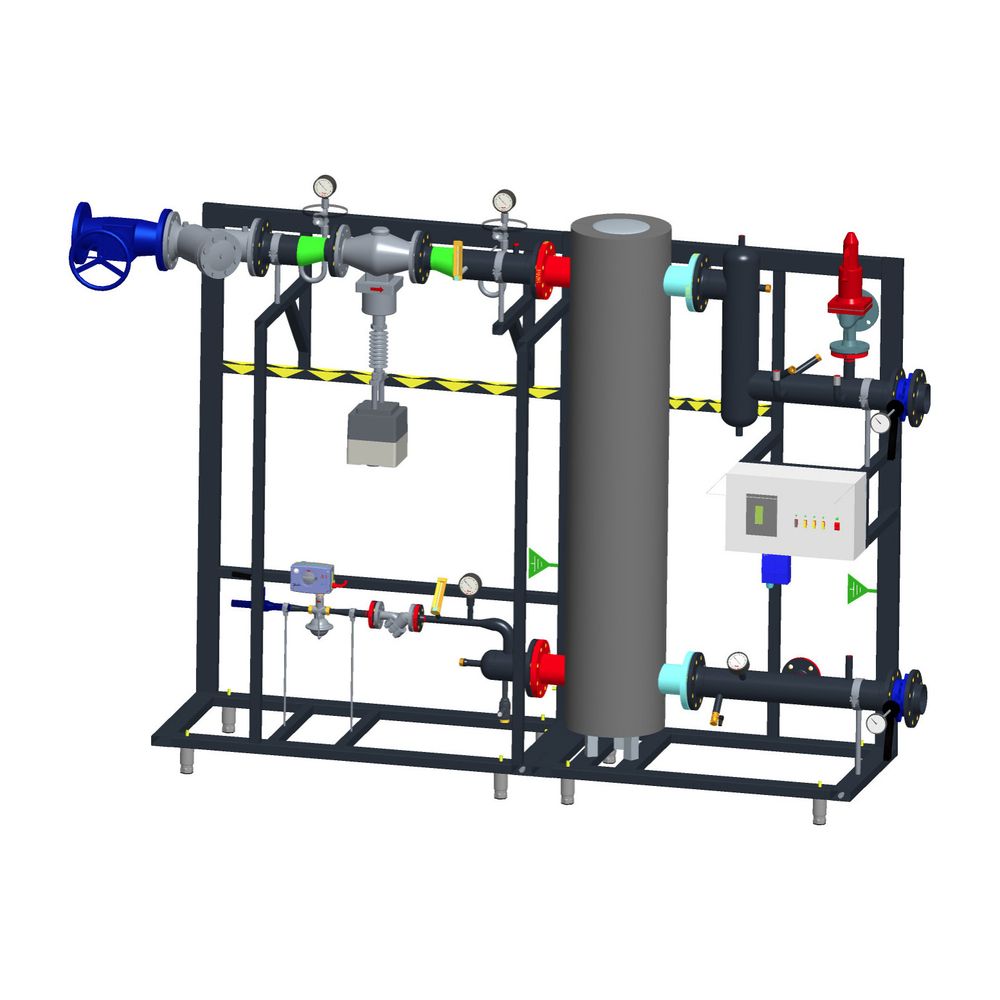

Danfoss Dampf-Übergabestation, DSS1 IT 125-125-0000-MD, maximal Massenstr. ca. 1650 kg/h
Die Danfoss Dampf-Übergabestation DSS1 MAXI IT 125-125-0000-MD ist eine leistungsstarke Lösung für die effiziente Wärmeübertragung in Fernwärmeanlagen. Mit einer maximalen Leistung von etwa 1100 kW und einem maximalen Massenstrom von rund 1650 kg/h im Primärkreis eignet sich die Station für anspruchsvolle industrielle und gewerbliche Anwendungen. Die Auslegung auf einen maximalen Betriebsdruck von 12,4 bar und eine Vorlauftemperatur von bis zu 200 °C ermöglicht einen robusten Betrieb unter hohen thermischen und hydraulischen Anforderungen.
Welche Komponenten sind in der Dampf-Übergabestation integriert?
Die Übergabestation ist mit einem Motorventil Danfoss VFGS2 PN 16 100/KVS 125 sowie einem Kombiventil Danfoss AVQM PN 16 15/4,0 ausgestattet. Für die effiziente Wärmeübertragung sorgt der Wärmeübertrager SECESPOL SHR-VAS X 12.114 mit einer Nennweite von DN 100. Ein Sicherheitsventil Götze/ARI 851H4/12903 - 40/65 ist für den sicheren Betrieb integriert.
Wie sind die Anschlüsse der Dampf-Übergabestation ausgeführt?
Die primären und sekundären Anschlüsse sind jeweils als DN 125 Flansch ausgeführt, was eine standardisierte und sichere Verbindung ermöglicht. Der Kondensatanschluss primär ist mit DN 20 dimensioniert.
Welche Wärmedämmung wird verwendet?
Zur Reduzierung von Wärmeverlusten ist die Station mit PU-Hartschaum-DH-Boxen für die Sekundär- und Kondensatseite gedämmt. Der Wärmeträgerbereich verfügt über eine 50% GEG Blechmantel/Mineralwolle-Dämmung. Eine zusätzliche Dämmung für die Dampfseite ist als Zubehör erhältlich.
Welche Abmessungen und welches Gewicht hat die Übergabestation?
Die Danfoss Dampf-Übergabestation misst in der Breite 2477 mm, in der Tiefe 800 mm und in der Höhe 2453 mm. Das Gesamtgewicht der Station beträgt 660 kg.
Technische Daten
- Leistung: ca. 1100 KW
- Maximaler Massenstrom primär: ca. 1650 kg/h
- Maximaler Volumenstrom sekundär: ca. 47300 m³/h bei dt 20 k
- Nenndruckstufe primär: PN16
- Maximaler Betriebsdruck primär: 12,4 bar
- Maximale primäre Vorlauftemperatur: ca. 200 °C
- Anschluss primär: DN 125 Flansch
- Anschluss sekundär: DN 125 Flansch
- Gewicht: 660 kg
- Abmessungen (B x T x H): 2477 mm x 800 mm x 2453 mm
Die Danfoss Dampf-Übergabestation DSS1 MAXI IT 125-125-0000-MD bietet eine zuverlässige und leistungsstarke Lösung für die Wärmeübertragung in Fernwärmesystemen. Mit ihrer hohen Leistung von etwa 1100 kW, einem maximalen Massenstrom primär von ca. 1650 kg/h und robusten Anschlussmöglichkeiten ist sie für den Einsatz unter anspruchsvollen Betriebsbedingungen ausgelegt. Die effektive Wärmedämmung und die kompakte Bauweise tragen zur Energieeffizienz und Betriebssicherheit bei.
Technische Daten
| Hersteller-Warengruppe | Sicherheitsthermostate STW und TW/STW |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Artikelnummer | 004X6286 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-004X6286 |
| EAN-13 | 5715162698129 |
| Ersatzteil | ja |
| Gewicht | 660 kg |
| Zubehör | ja |
| WEEE-Nr. | 66490570 |
