Buderus Logaplus-M-Paket Gas-Brennwertgerät GB212 HB120, WW-Speicher SU160/5, HS25/4 bis 22kW, Blau

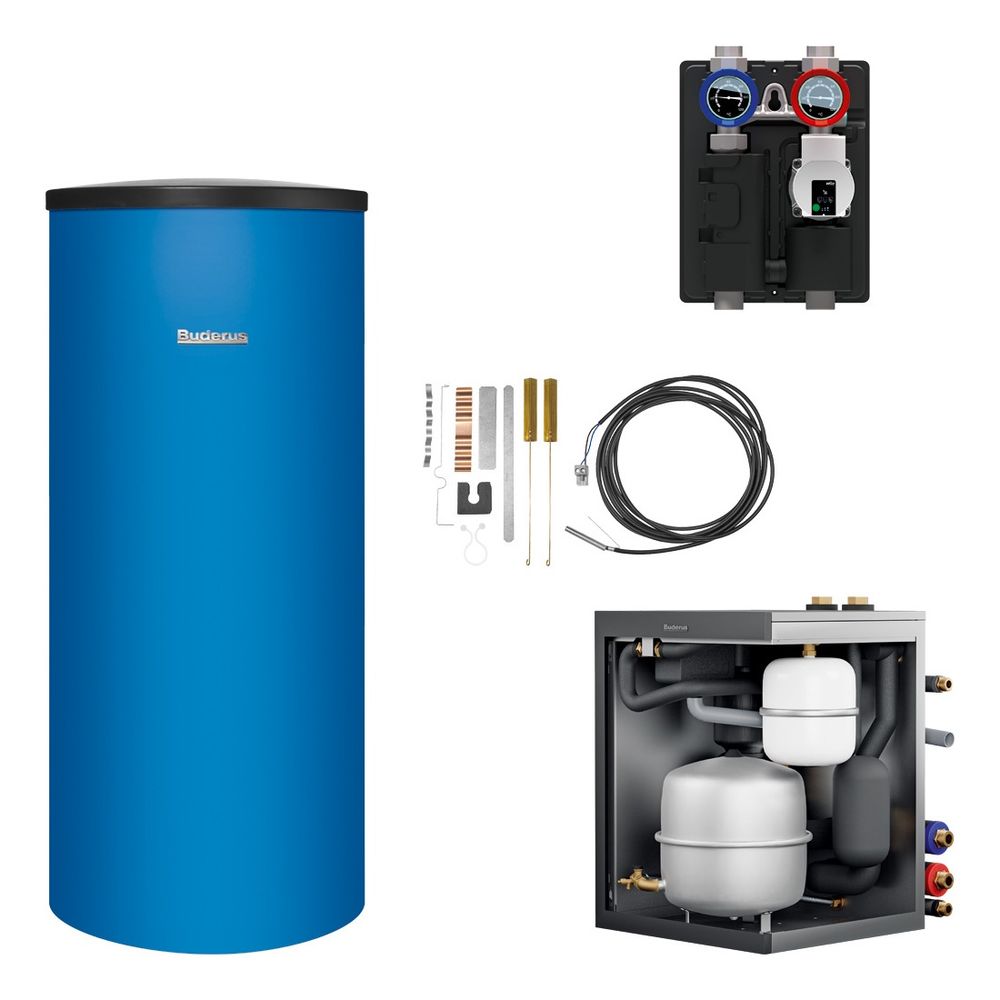

Das Buderus Logaplus-M-Paket Gas-Brennwertgerät GB212 HB120 ist eine vorkonfigurierte Systemlösung, die ein Gas-Brennwertgerät, einen Warmwasserspeicher Logalux SU160/5 und ein Heizkreis-Schnellmontage-Set HS25/4 kombiniert. Dieses Modulpaket ist für Anwendungen mit Gas-Brennwertgeräten wie dem GB212 bis 22 kW in Ein- und Zweifamilienhäusern konzipiert. Es reduziert den Planungs- und Installationsaufwand erheblich und minimiert potenzielle Fehler bei der Systemeinbindung.

Welche Komponenten sind im Logaflow HB120 Modul enthalten?

Das Logaflow HB120 ist eine werkseitig vormontierte Einheit von Systemzubehören in einem Produktgehäuse. Es ist für Anwendungen bis maximal 25 kW im Ein- und Zweifamilienhaus geeignet. Das Modul beinhaltet einen Luftabscheider 1" und einen Magnetit-/Schlammabscheider 1" zur Optimierung der Anlagenhygiene. Des Weiteren sind eine Nachfüllkombination NFK.2, eine Vollentsalzung VES PK2000 sowie ein Membrandruckausdehnungsgefäß (MAG) 35 Liter für die Heizung mit Kappenventil und ein MAG 8 Liter für Trinkwasser mit Sicherheitsgruppe integriert.

Wie ist der Warmwasserspeicher Logalux SU160/5 aufgebaut?

Der Warmwasserspeicher Logalux SU160/5 ist eine stehende, zylindrische Stahlblechausführung mit einer Reinigungsöffnung oben. Er verfügt über einen eingeschweißten, wendelförmig gebogenen Glattrohrwärmetauscher, der bis in den unteren Speicherboden reicht. Die warmwasserberührten Speicherinnenflächen sind mit der Buderus-Thermoglasur DUOCLEAN plus versehen, die korrosionsbeständig nach DIN 4753-3 ist. Ein kathodischer Korrosionsschutz wird durch eine Magnesiumanode ergänzt. Der Wärmeschutz besteht aus 50 mm Polyurethan-/EPS-Hartschaum, der werkseitig geschäumt ist, und einer Ummantelung aus blauem Stahlblech. Höhenverstellbare Aufstellfüße ermöglichen eine flexible Positionierung.

Welche Funktionen bietet das Heizkreis-Set und der Fühler?

Das Buderus Heizkreis-Schnellmontage-Set HS25/4 ist für einen Heizkreis ohne Mischer mit einer Nennweite von DN25 ausgelegt. Es ist mit einer stufenlos elektronisch geregelten Stromsparpumpe ausgestattet, die eine Förderhöhe von 4 m erreicht. Das Set enthält ein Rückschlagventil sowie Kugelhahn-/Thermometer-Kombinationen im Vor- und Rücklauf und wird komplett mit hochwertigen EPP Wärmedämmschalen in Schwarz geliefert. Es ist für Frostschutzmittel mit einem Anteil von weniger als 50% geeignet. Ein Fühler NTC 10K mit 6 mm Durchmesser und 3 m Kabellänge ist für die Warmwasserbereitung des Regelsystems Logamatic EMS plus, 4000 und 5000 enthalten.

Wie flexibel ist die Installation des Buderus Logaplus-M-Pakets?

Die Logaflow HB120 Einheit ermöglicht durch ihre drehbare Anschlussverrohrung eine flexible Links- oder Rechtsaufstellung zum Wärmeerzeuger. Für eine kompakte Systemeinbindung sind für ausgewählte Buderus Wärmeerzeuger optimierte Verbindungs-Sets als Zubehör erhältlich. Zur Wärmeverteilung können bis zu zwei Heizkreis-Sets, wie das HS/HSM mit HKV 2/25/25 oder WHY/HKV 2/25/25, installationsfreundlich aufgesetzt und ohne zusätzliche Befestigungsbohrungen verschraubt werden. Das Gesamtkonzept ist auf die kombinierbaren Buderus Produkte abgestimmt und reduziert den Zeitaufwand für Planung und Installation.

Technische Daten

• Maximale Systemleistung: bis 22 kW (bezogen auf GB212)
• Logaflow HB120 Leistung: bis 25 kW
• Breite: 600 mm
• Höhe: 860 mm
• Tiefe: 684 mm
• Gewicht (Netto): 53 kg
• Warmwasserspeicher Volumen: 160 Liter
• Wärmeschutz Speicher: 50 mm Polyurethan-/EPS-Hartschaum
• Heizkreis-Set Förderhöhe: 4 m
• Heizkreis-Set Nennweite: DN25
• MAG Heizung Volumen: 35 Liter
• MAG Trinkwasser Volumen: 8 Liter

Das Buderus Logaplus-M-Paket bietet eine effiziente und zeitsparende Lösung für die Heizungs- und Warmwasserbereitung in Ein- und Zweifamilienhäusern. Durch die werkseitige Vormontage der Systemkomponenten, einschließlich des Logaflow HB120 Moduls, des 160 Liter Warmwasserspeichers Logalux SU160/5 und des Heizkreis-Schnellmontage-Sets HS25/4 mit einer Förderhöhe von 4 m, wird der Installationsaufwand minimiert und die Systemintegration vereinfacht. Das Paket ist für Gas-Brennwertgeräte bis 22 kW ausgelegt und überzeugt durch sein abgestimmtes Design und die hohe Funktionalität der Einzelkomponenten.
