Beschreibung

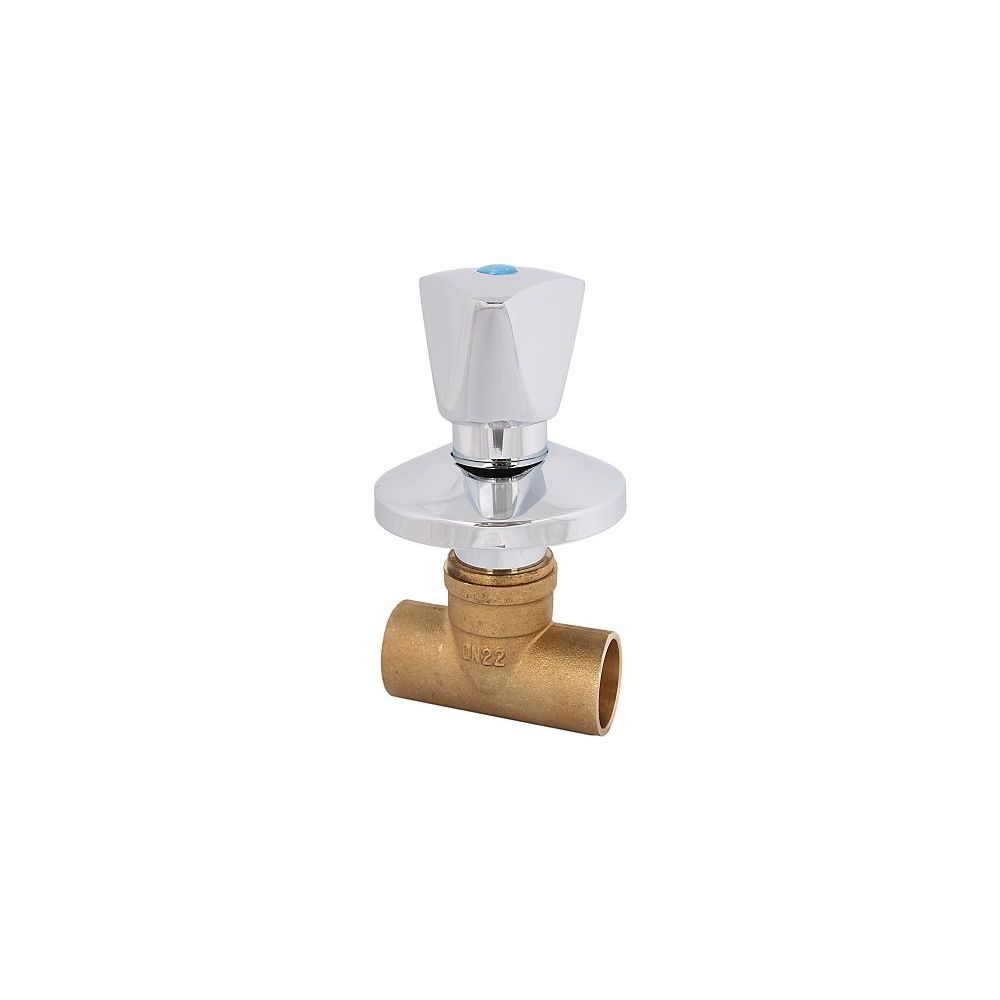

Schlösser Unterputzventil mit Dreikanthaubengriff, Lötanschluss 22mm, Messing
Die Anforderungen und technischen Spezifikationen an das Produkt sind der Norm DIN 1988 Technische Regeln für Trinkwasser - Installation zu entnehmen.

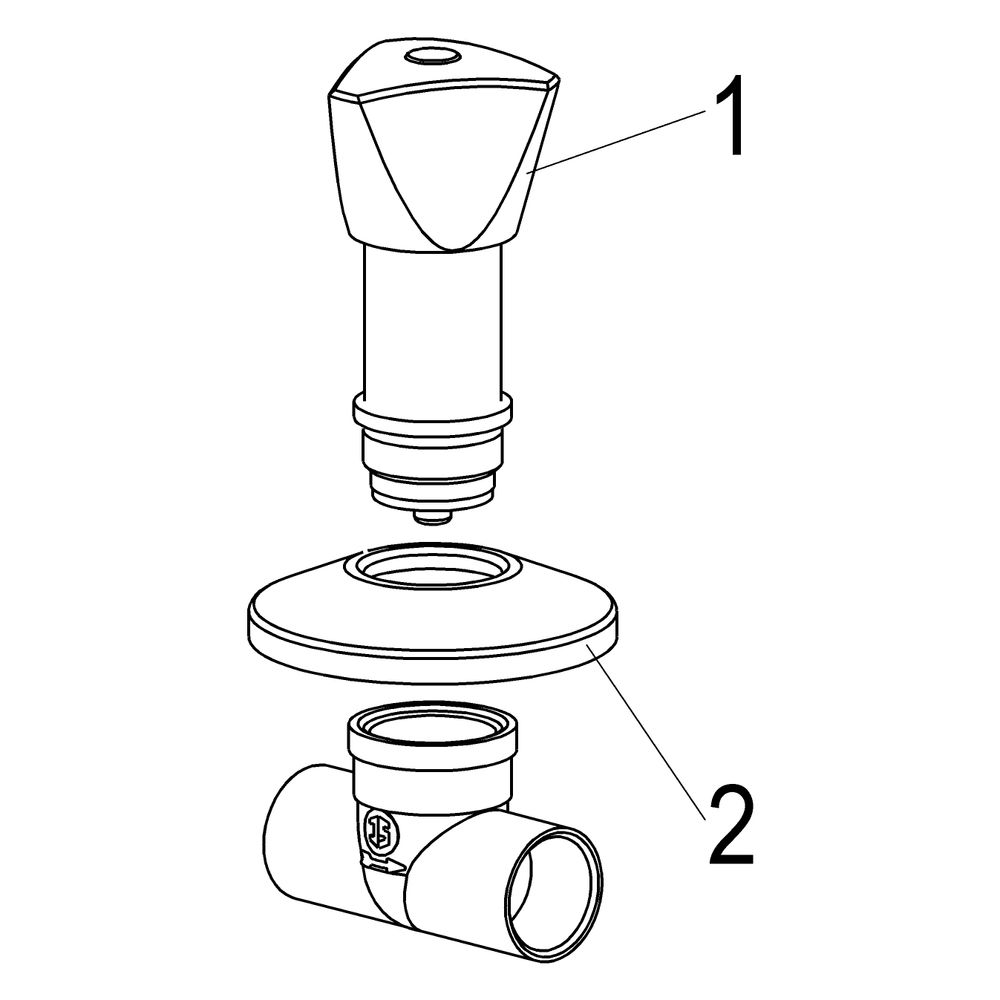

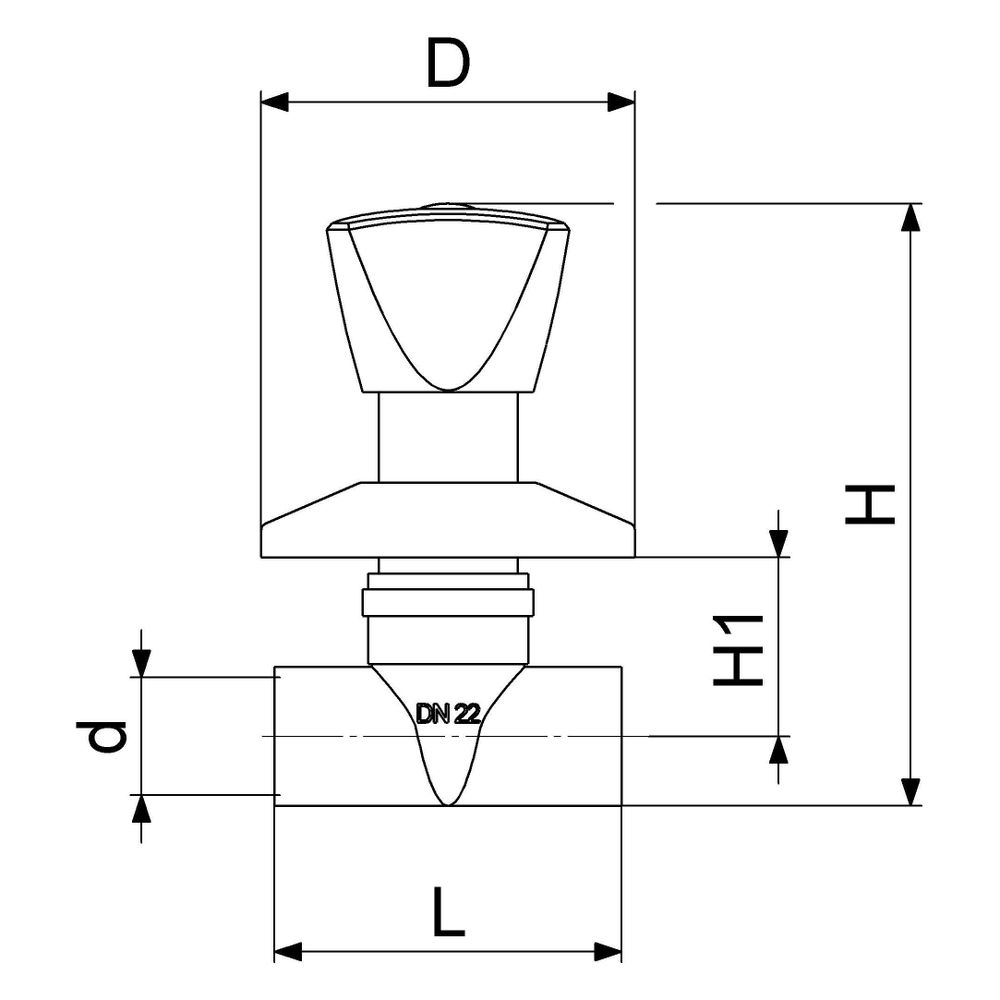

0017962200001 Schlösser Unterputzventil beidseitig Lötanschluss Werkstoff nach TrinkwV und UBA Nickelwerte nach TrinkwV und UBA Gehäuse Messing Oberteil Messing Kegeldichtung EPDM Oberteildichtung EPDM Griffwerkstoff Zink-Druckguss Dreikanthaubengriff DN 22 Anschlussart Lötanschluss d = 22mm D = 70mm L = 65mm H = 114mm H1min. = 27mm H1max. = 54mm Betriebsdruck max. 10 bar (PN 10) Betriebstemperatur max. 90 Grad Geräuschklasse 2 G-Gewinde ISO 228 Teil 1 Trinkwasserverordnung DIN EN 1717 Lieferumfang mit Schubrosette
Technische Daten
| Hersteller-Warengruppe | Warengruppe 1 |
| Hersteller-Produktgruppe | Eckventil |
| Hersteller-Artikelnummer | 0017962200001 |
| Hersteller | Schlösser Armaturen |
| Anschluss 1 | Lötmuffe |
| Anschluss 2 | Lötmuffe |
| Arbeitslänge Anschluss 1 | 16,5 |
| Arbeitslänge Anschluss 2 | 16,5 |
| Artikelnummer | SCHLOESSER-0017962200001 |
| Ausführung des Ventils | festes Ventil |
| Balgventil | nein |
| Bedienung | Handgriff |
| Druckstufe Artikel | PN 10 |
| EAN-13 | 4044997121436 |
| Edelstahlsitzring | nein |
| Federschließend (NC) | nein |
| Federöffnend (NO) | nein |
| Freistrom | ja |
| Geeignet für Dampf | nein |
| Geeignet für Flüssigkeiten | ja |
| Geeignet für Gase | nein |
| Gewicht | 0,541 kg |
| Höhe Handgriff/Handrad | 35 |
| KIWA-Prüfsiegel | nein |
| Kopfstücktyp | geschraubt |
| Länge Anschluss 1 | 16,5 |
| Länge Anschluss 2 | 21 |
| Länge Handgriff/Durchmesser Handrad | 40 |
| Material primäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Mit Entleerungsventil | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Rückstromsicherung | nein |
| Mit Standanzeiger | nein |
| Nennbaugröße | DIN |
| Nenndurchmesser | DN 25 |
| Oberflächenschutz | unbehandelt |
| Rechtwinklige Ausführung | ja |
| Rohraußendurchmesser alle Anschlüsse | 22,1 |
| Selbstverschließend | nein |
| Spindel und/oder Handrad ansteigend | ja |
| Spindelgewinde außerhalb des Mediums | ja |
| Totraumfrei | nein |
| Typenzulassung nach BBR/EKS | nein |
| Unter Druck austauschbare Spindelabdichtung | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 90 |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte des Gehäuses | CuZn40Pb2 (CW617N) |
| Winkel der Spindel | 90 |
| WEEE-Nr. | 29903561 |
