Schlösser Abzweig-T-Ventil, Freistromventil mit nichtsteigender Spindel
11 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Nennweite
Anschluss Eingang
Anschluss Ausgang
0077002502001
45,00 €
1 - 3 Werktage
DN 25
1"
1 1/2"
0077002503001
59,80 €
1 - 3 Werktage
DN 25
1 1/4"
1 1/2"
0077002504001
67,50 €
1 - 3 Werktage
DN 25
1 1/2"
1 1/2"
0077003202001
74,20 €
1 - 3 Werktage
DN 32
1 1/4"
2"
0077002001001
78,30 €
15 - 20 Werktage
DN 20
1"
1"
0077002002001
79,30 €
15 - 20 Werktage
DN 20
1"
1 1/4"
0077002505001
84,60 €
1 - 3 Werktage
DN 25
2"
1 1/2"
Beschreibung

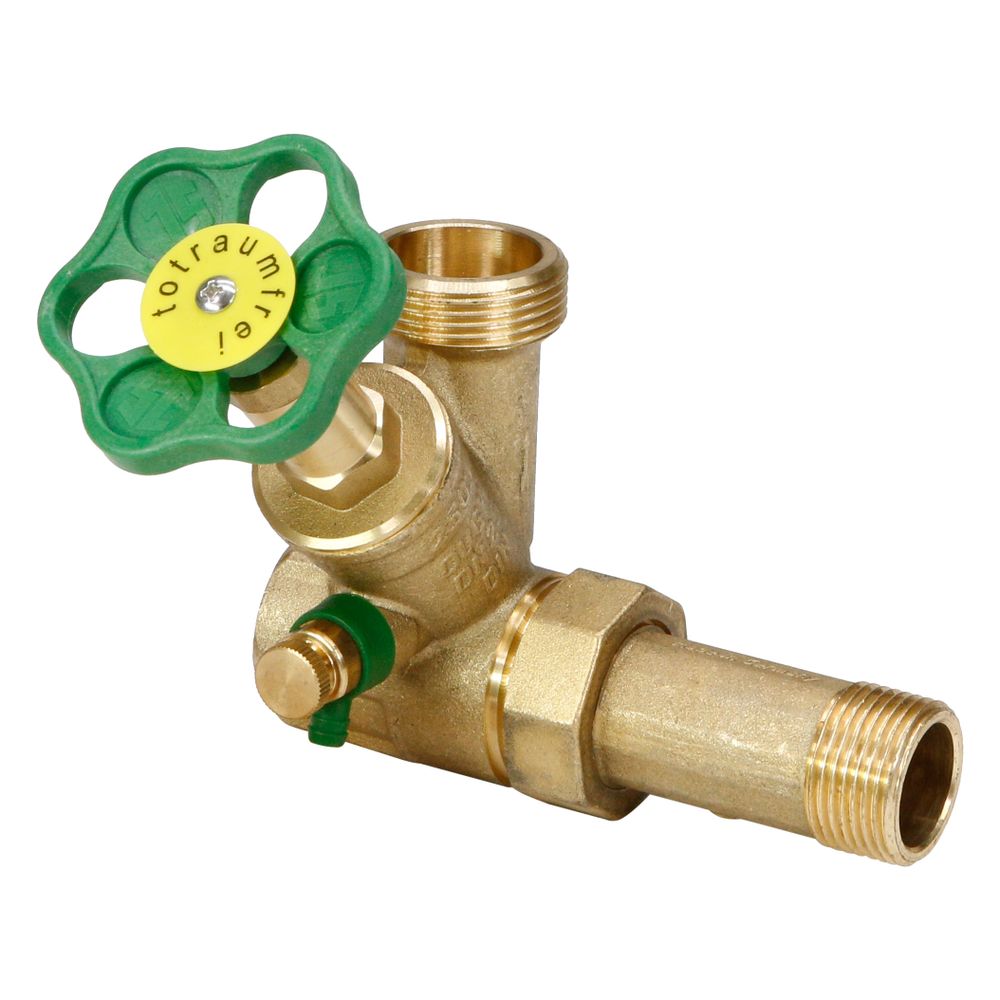

Schlösser Abzweig-T-Ventil, Freistromventil mit nichtsteigender Spindel, DN 25, Eingang 1", oberer Ausgang 1 1/4"
Die Anforderungen und technischen Spezifikationen an das Produkt sind der Norm DIN 1988 Technische Regeln für Trinkwasser - Installation zu entnehmen.
0077002501001 Schlösser Abzweig-T-Ventil Freistrom nichtsteigende Spindel Werkstoff nach TrinkwV und UBA Gehäuse Messing Oberteil Messing Dichtungen EPDM Griffwerkstoff Polyamid Anschluss G 1 Mittenabstand 132mm variabel m. ablängbarem Zwischenstück: 108 bis 200mm 51mm Mindestvolumenstrom 1,75 l/s Betriebsdruck max. 16 bar (PN 16) Betriebstemperatur max. 90 Grad Zertifizierung DIN-DVGW Geräuschklasse 1 DN20 bis DN32 G-Gewinde ISO 228 Teil 1 Trinkwasserverordnung DIN EN 1717 Lieferumfang mit Entleerung Verbindungsverschraubung Techn.- u. Zertifikatsänd. vorbehalten Fabrikat Schlösser
Technische Daten
| Hersteller-Warengruppe | Warengruppe 1 |
| Hersteller-Produktgruppe | Abzweig-T-Ventil |
| Hersteller-Artikelnummer | 0077002501001 |
| Hersteller | Schlösser Armaturen |
| Anschluss 1 | Innengewinde zylindrisch (BSPP) |
| Anschluss 2 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Anschluss Abzweigungen | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Anzahl der Abzweige | 1 |
| Anzahl der Verzweigungsrichtungen | 1 |
| Arbeitslänge Abzweig 1 | 14 |
| Arbeitslänge Anschluss 1 | 16 |
| Arbeitslänge Anschluss 2 | 18 |
| Arbeitslänge Verteiler | 14 |
| Artikelnummer | SCHLOESSER-0077002501001 |
| Ausführung | einfach |
| Bauhöhe | 172 |
| Baulänge | 145 |
| Bautiefe | 162 |
| Druckstufe Artikel | PN 10 |
| EAN-13 | 4044997176740 |
| Form | Durchgang mit geraden Abzweigen |
| Geeignet für Ethanol | nein |
| Geeignet für Gas | nein |
| Geeignet für Glykol | nein |
| Geeignet für Heizungswasser | nein |
| Geeignet für Kühlwasser | nein |
| Geeignet für Leitungswasser | ja |
| Geeignet für Pressluft | nein |
| Gewicht | 0,922 kg |
| KOMO-Prüfsiegel | nein |
| Länge Anschluss 1 | 35 |
| Länge Anschluss 2 | 110 |
| Länge Seitenarm | 87 |
| Länge Verteiler | 87 |
| Max Mediumtemperatur (Dauerbetrieb) | 90 |
| Mit Absperrventil | ja |
| Mit Befestigungsmaterial | nein |
| Mit Entlüftung | nein |
| Mit Füll- und Entleerungshahn | ja |
| Mit Füßen | nein |
| Mit Isolierung | nein |
| Mit Rückstromsicherung | nein |
| Mit verstellbaren Bodenstützen | nein |
| Mit Wandbefestigungsbügel | nein |
| Montageart | Aufbau |
| Nenndurchmesser Abzweigungen | 1 1/4 Zoll (32) |
| Nenndurchmesser Anschluss 1 | 1 Zoll (25) |
| Nenndurchmesser Anschluss 2 | 1 Zoll (25) |
| Oberflächenschutz | unbehandelt |
| Rohraußendurchmesser Abzweigungen | 39 |
| Rohraußendurchmesser Anschluss 1 | 33,3 |
| Rohraußendurchmesser Anschluss 2 | 30,3 |
| Systemgebunden | nein |
| Typenzulassung nach BBR/EKS | nein |
| Venturidüse | ohne |
| Werkstoff | Messing |
| WEEE-Nr. | 29903561 |
