Buderus Anschlussgruppe für WMZ Logafloor WMZ
3 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Typ
Ausführung
Anschluss
Beschreibung

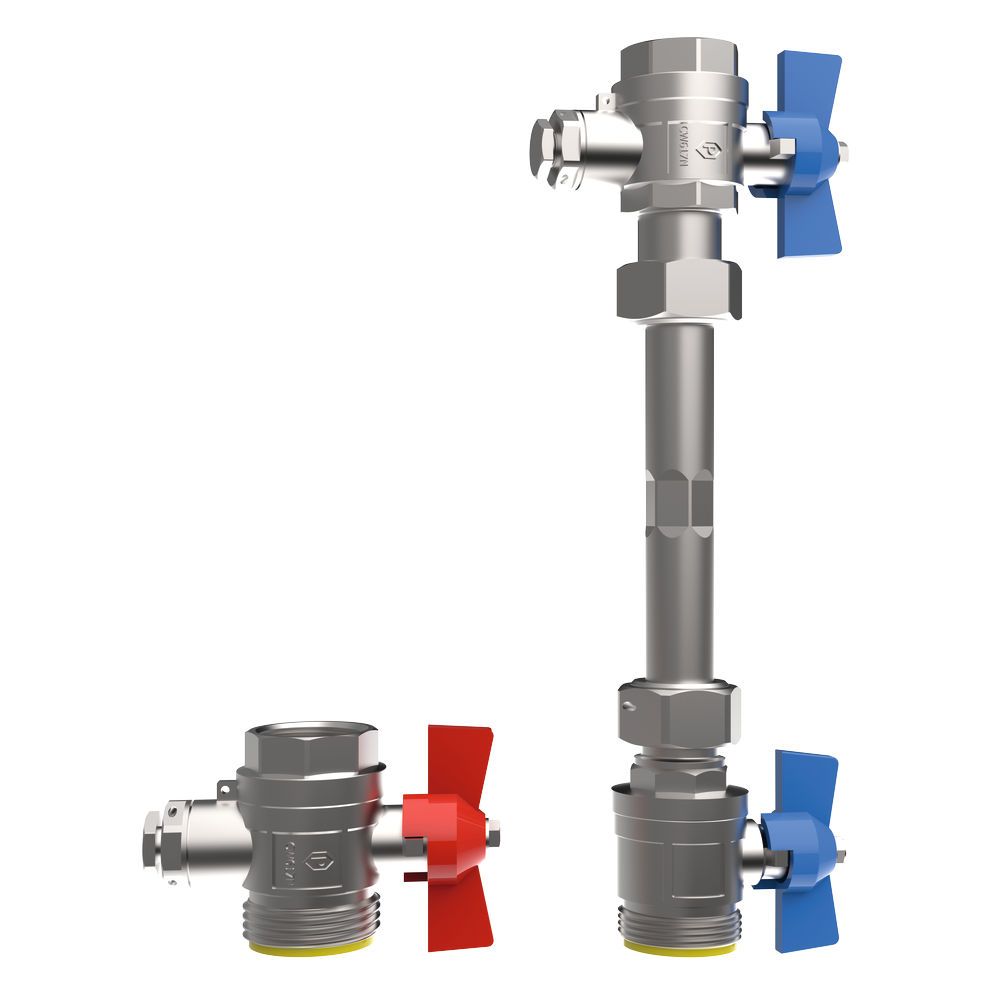

Buderus Anschlussgruppe für WMZ Logafloor WMZ H3/4, horizontale Ausführung, 3/4"
Die Buderus Anschlussgruppe für WMZ Logafloor WMZ H3/4 ist eine speziell für Heizkreisverteiler konzipierte Komponente in horizontaler Ausführung. Sie ermöglicht eine variable Wärmezählerverrohrung und ist mit dem Heizkreisverteiler Logafloor HVE kompatibel. Diese Anschlussgruppe ist für den horizontalen Primäranschluss vorgesehen und eignet sich für den Einsatz in Heizungsanlagen, bei denen eine präzise Messung und Steuerung des Wärmeverbrauchs erforderlich ist.
Wie ist die Anschlussgruppe aufgebaut und aus welchen Materialien besteht sie?
Die Anschlussgruppe besteht aus hochwertigem Press-Messing CW617N. Sie verfügt über ein variables Wärmezählerdistanzrohr aus Edelstahl 1.4301 mit einer Länge von 110 mm. Für eine sichere Abdichtung sind Flachdichtungen des Typs Centelen WS 3825 enthalten. Die kompakte Bauweise misst 233 x 283 x 36 mm (BxHxT).
Welche Anschlussmöglichkeiten und Funktionen bietet die Anschlussgruppe?
Die Anschlussgruppe ist für den horizontalen Primäranschluss mit einem 3/4" Innengewinde (IG) ausgelegt. Der Sekundäranschluss erfolgt über ein 1" Außengewinde (AG) fld. Im Vor- und Rücklauf sind jeweils Kugelhähne mit 3/4" Größe und Fühleranschluss für direkteintauchende Fühler (Durchmesser 5 bis 5,2 mm, M10x1-IG) integriert. Ein zusätzlicher Kugelhahn 3/4" ist im Rücklauf vorhanden. Diese Konfiguration ermöglicht eine präzise Erfassung der Wärmemengen.
Welche Betriebsparameter sind zu beachten?
Die Anschlussgruppe ist für einen maximalen Betriebsdruck von 6 bar und eine maximale Betriebstemperatur von 80 °C ausgelegt. Der maximale Volumenstrom beträgt 2,14 m³/h, was sie für viele Heizkreisverteileranwendungen geeignet macht.
Technische Daten
- Material: Press-Messing CW617N, Edelstahl 1.4301
- Wärmezählerdistanzrohr Länge: 110 mm
- Max. Betriebsdruck: 6 bar
- Max. Betriebstemperatur: 80 °C
- Max. Volumenstrom: 2,14 m³/h
- Primäranschluss: 3/4" IG
- Sekundäranschluss: 1" AG fld.
- Fühleranschluss Durchmesser: 5-5,2 mm
- Abmessungen (BxHxT): 233 x 283 x 36 mm
Die Buderus Anschlussgruppe für WMZ Logafloor WMZ H3/4 bietet eine robuste und flexible Lösung für den horizontalen Anschluss an Heizkreisverteiler. Mit ihrer variablen Wärmezählerverrohrung und den integrierten Kugelhähnen unterstützt sie eine präzise Wärmeverbrauchsmessung und eine einfache Installation. Sie ist für einen maximalen Betriebsdruck von 6 bar und eine Betriebstemperatur von bis zu 80 °C ausgelegt.
Technische Daten
| Hersteller | Buderus |
| Artikelnummer | BUDERUS-7738345882 |
| EAN-13 | 4069143055106 |
| Gewicht | 0,1 kg |
| WEEE-Nr. | 69542401 |
