Buderus Logaplus-M-Paket Hybridgerät GBH172i.2-30 H 31,1kW, MAPL, Bypass, MX400

Das Buderus Logaplus-M-Paket Hybridgerät GBH172i.2-30 H ist ein leistungsstarkes System, das die Effizienz eines Gas-Brennwertgeräts mit der Flexibilität einer Wärmepumpe kombiniert. Es ist für den direkten Anschluss einer Wärmepumpen-Außeneinheit konzipiert und bietet eine Wärmeleistung von bis zu 31,1 kW. Dieses Hybridgerät eignet sich ideal für die Raumheizung und Warmwasserbereitung in modernen Heizungsanlagen und ist für verschiedene Gasarten sowie Wasserstoffbeimischungen vorbereitet.

Wie integriert das Hybridgerät Wärmepumpen-Technologie und Gasbrennwerttechnik?

Das Buderus Logaplus M Hybridgerät GBH172i.2-30 H verfügt über ein integriertes Hybridset inklusive Pumpe, hydraulischer Weiche und notwendigen Fühlern zur optimalen hydraulischen Einbindung einer Wärmepumpen-Außeneinheit. Die integrierte Umwälzpumpe arbeitet differenzdruckgeregelt und leistungsgeführt, um sich an die hydraulischen Gegebenheiten der Heizungsanlage anzupassen. Das Gerät ist werkseitig auf Erdgas 2H(E) eingestellt und kann einfach auf Erdgas 2L(LL) umgestellt werden. Für die Umstellung auf Flüssiggas 3P ist optionales Zubehör erforderlich. Zudem ist das Gerät für die Verbrennung von Wasserstoffbeimischungen bis zu 20 % zugelassen, mit der Möglichkeit eines späteren Umbaus auf 100 % Wasserstoffbetrieb. Ein späterer Umbau zu einer reinen Wärmepumpen-Inneneinheit mit 9 kW Heizstab für monoenergetischen Betrieb ist ebenfalls möglich. Die Frontverkleidung besteht aus pulverbeschichtetem Metall mit einer ALU-plus Beschichtung des Wärmetauschers, was eine optimale Energieausnutzung und einen reduzierten Wartungsaufwand unterstützt. Der Brenner arbeitet mit modulierender Feuerung in einem Modulationsbereich von 1:10.

Welche Funktionen und Ausstattungsmerkmale bietet das Gerät für Heizung und Warmwasser?

Das Hybridgerät ist mit einem integrierten 3-Wege-Umschaltventil zur Umschaltung zwischen Heizbetrieb und Warmwasserbereitung über einen externen Warmwasserspeicher ausgestattet. Die System-Bedieneinheit Logamatic BC400 für Gas-Wandgeräte mit Regelsystem EMS plus ist zentral in die Gerätefront integriert. Sie ermöglicht die Bedienung des Gas-Brennwertgeräts sowie von Heizkreisen, Warmwasser, Solar, Frischwasserstation und Lüftung über ein hinterleuchtetes 5-Zoll-Farb-Volltouchdisplay. Für eine Bedienung aus dem Wohnraum heraus ist eine zusätzliche Fernbedienung als Zubehör erhältlich. Zur serienmäßigen Ausstattung gehören ein KFE-Hahn mit Anschluss für ein externes Membranausdehnungsgefäß, ein integriertes Kesselanschlussstück mit konzentrischem Anschluss 80/125 mm inklusive Messöffnungen, ein automatischer Entlüfter und ein Manometer. Des Weiteren sind eine Gerätehalterung, Zünd- und Ionisationselektrode sowie Anschlussmöglichkeiten für Zirkulations- und Speicherladepumpen, Außen-, Weichen- und Warmwasserfühler, Temperaturwächter einer Fußbodenheizung und Autofilling-Zubehör vorhanden. Ein Wartungshahn mit Partikelfilter und Anschlussadaptern für die Wärmepumpen-Außeneinheit ist ebenfalls integriert.

Wie erfolgt die Kommunikation und Steuerung des Hybridgeräts?

Das LAN- und Funkmodul MX400 ermöglicht die WLAN- oder LAN-Kommunikation mit der App MyBuderus und die Aufschaltung der Heizungsanlage auf das Fachkundenportal Buderus ConnectPRO. Die Schnittstelle arbeitet per WLAN (2,4 GHz) oder kabelgebundenem LAN und erfordert einen Internetzugang über einen Router. Das Modul unterstützt die Einbindung in Softwarelösungen wie MyBuderus, ConnectPRO und MyEnergyMaster (Buderus Energiemanager) sowie die EEBUS Kommunikation nach BEG§14a EnWG.

Welche Anforderungen bestehen an die Wasserqualität?

Die Anforderungen an die Füll- und Ergänzungswasserqualität sind im Buderus Katalog, Arbeitsblatt K8, festgelegt und orientieren sich an der VDI 2035. Basierend auf den Diagrammen in diesem Arbeitsblatt kann entschieden werden, ob eine Aufbereitung des Füll- und Ergänzungswassers notwendig ist. Bei Bedarf wird die Wasseraufbereitungsmaßnahme Vollentsalzung des Füllwassers empfohlen, um einen salzarmen Betrieb des Anlagenwassers zu erreichen. Buderus bietet hierfür notwendige Wasseraufbereitungspatronen als Zubehör an.

Technische Daten

• Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage: A
• Wärmeleistung bei 50/30 °C (Voll-/Teillast): 3,1/31,1 kW
• Wärmeleistung bei 80/60 °C (Voll-/Teillast): 3,0/29,6 kW
• Wärmeleistung bei Warmwasser: 30,2 kW
• Gasart: Erdgas 2H(E) (umstellbar auf 2LL oder 3P)
• Konzentrischer Abgasanschluss: 80/125 mm
• Höhe: 780 mm
• Tiefe: 365 mm
• Gewicht: 46 kg
• Zulässiger Betriebsüberdruck: 3 bar

Das Buderus Logaplus-M-Paket Hybridgerät GBH172i.2-30 H bietet eine zukunftssichere und energieeffiziente Heizlösung. Mit einer Wärmeleistung von bis zu 31,1 kW und der Möglichkeit zur Integration einer Wärmepumpe sowie der Kompatibilität mit Wasserstoffbeimischungen ist es für moderne Anforderungen gerüstet. Die intuitive Steuerung über die Logamatic BC400 und die Vernetzungsmöglichkeiten durch das MX400 Modul runden das Profil dieses leistungsstarken Hybridgeräts ab.

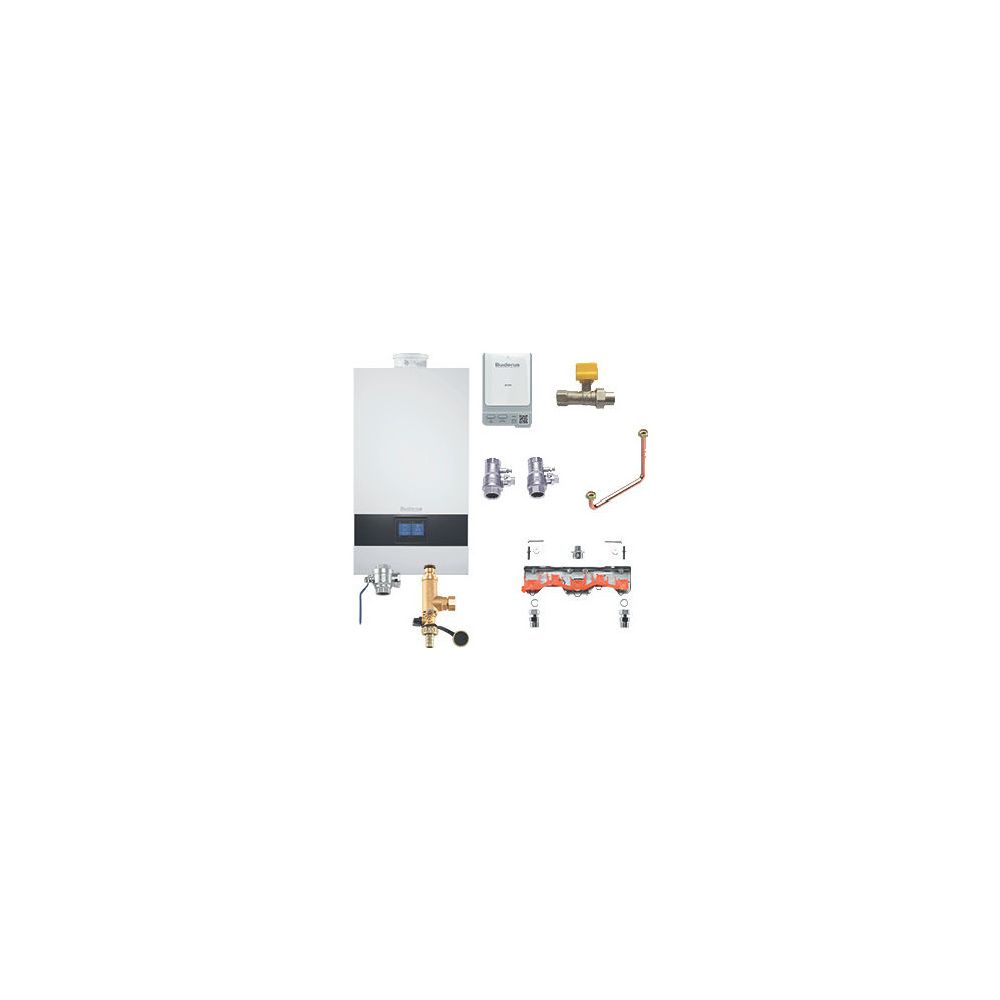

Lieferumfang

• 1x Buderus Logamax plus GBH172i.2-30 DW H
• 1x Montageanschlussplatte
• 1x Gas-Durchgangshahn mit TAS 1/2 Zoll
• 2x Wartungshähne Durchgangsform 3/4 Zoll
• 1x Kurzschlussleitung 1 Zoll
• 1x LAN- und Funkmodul MX400
• 1x Filterkugelhahn
• 1x Kesselfüll- und Entleerhahn 1/2 Zoll
• 1x Außentemperaturfühler
