Buderus Logaplus Paket K509, 2xKB472-350, 350kW, Kaskade, Erdgas H/L, R5313, Wärmetauscher

Das Buderus Logaplus Paket K509 ist eine leistungsstarke Kaskadenanlage, bestehend aus zwei Buderus Logano plus KB472-350 Brennwertkesseln, einem Kaskadenset, einer hydraulischen Systemtrennung mit Plattenwärmetauscher und zwei Regelgeräten Logamatic 5313. Dieses System ist für den Betrieb mit Erdgas E (H) und Erdgas LL (L) zugelassen und ermöglicht eine Wasserstoffbeimischung von bis zu 20 Vol.-% H2. Mit einer Nennleistung von bis zu 700,0 kW bei einer Systemtemperatur von 50/30 °C eignet sich das Paket ideal für große Heizungsanlagen, die eine effiziente und emissionsarme Wärmeversorgung erfordern.

Wie ist das Buderus Logaplus Paket K509 aufgebaut?

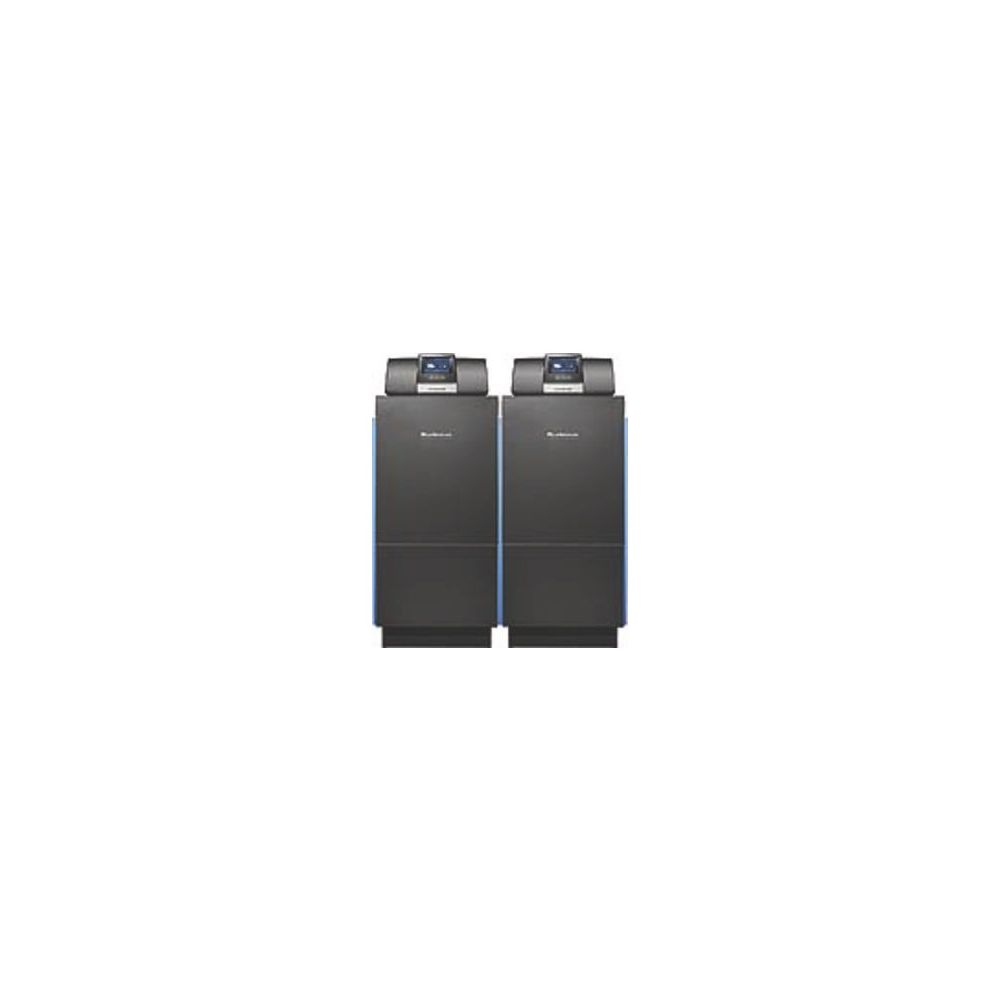

Das Logaplus Paket K509 umfasst zwei Logano plus KB472-350 Brennwertkessel, die für eine Kaskadenschaltung ausgelegt sind. Die Steuerung erfolgt über zwei Regelgeräte Logamatic 5313, ergänzt durch ein Kaskadenmodul. Ein hydraulisches Kaskadenset DN100 mit Umwälzpumpen sowie eine Systemtrennung mit einem Plattenwärmetauscher sind ebenfalls Bestandteil des Pakets. Diese Komponenten sind für eine Zweikesselkaskade mit gleicher Leistung konzipiert und ermöglichen eine effiziente und flexible Wärmeversorgung.

Welche Eigenschaften zeichnen die Brennwertkessel aus?

Die Logano plus KB472-350 Brennwertkessel sind nach EN 15502 geprüft und für die Verbrennung von Erdgas E (H) und LL mit bis zu 20 Vol.-% Wasserstoffbeimischung zugelassen. Sie verfügen über einen integrierten modulierenden, emissionsarmen und leisen Gas-Vormischbrenner. Der druckverlustarme Hochleistungswärmetauscher aus robustem Aluminium-Silizium-Guss sorgt für eine effiziente Heizgas- und Wasserführung im Gegenstromprinzip. Die Kessel zeichnen sich durch kompakte Abmessungen und ein geringes Gewicht aus, was die Einbringung vereinfacht. Eine hohe Wartungsfreundlichkeit wird durch gute Bauteilzugänglichkeit von vorne und rechts sowie die Möglichkeit der mechanischen Reinigung der Heizflächen sichergestellt. Eine Revisions- und Inspektionsöffnung ist in der Kondensatwanne integriert, und der Brenner lässt sich zur Wartung nach vorne herausziehen. Eine raumluftunabhängige Betriebsweise ist über Zubehöre möglich.

Welche Funktionen bietet das Regelgerät Logamatic 5313?

Das Regelgerät Logamatic 5313 mit Kaskadenmodul FM CM ermöglicht die Einbindung von bis zu vier konventionellen Wärmeerzeugern und beinhaltet einen Außentemperaturfühler. Es bietet eine Kesselkreisregelung zur Sicherstellung spezifischer Betriebsbedingungen und eine leistungsgeführte oder temperaturdifferenzgeregelte Drehzahlregelung für die Kesselkreispumpe mittels „FlowControl“ über PWM- oder 0-10 V Ausgang. Zudem ist die Ansteuerung eines Heizkreises mit oder ohne Stellglied und Heizkreispumpe sowie eines Warmwasserkreises mit Speicherladepumpe und Zirkulationspumpe möglich. Weitere Funktionen umfassen die tägliche thermische Desinfektion des Warmwasserkreises, die automatische Anpassung der Absenktemperatur gemäß DIN EN 12831 und einen Ferienbetrieb mit frei wählbarer Absenkfunktion sowie Sommer-/Winterzeitumschaltung.

Für welche Temperaturbereiche ist der Plattenwärmetauscher ausgelegt?

Der Plattenwärmetauscher der Systemtrennung ist für verschiedene Temperaturprofile ausgelegt. Dazu gehören Primär 85/65 °C und Sekundär 75/60 °C, Primär 65/45 °C und Sekundär 55/40 °C, sowie Primär 55/35 °C und Sekundär 40/30 °C. Die anlagenseitigen Anschlüsse erfolgen über Außengewinde DN100, wobei die Übergänge für die Sekundärseite bauseitig zu erstellen sind.

Technische Daten

• Nennleistung bei Systemtemperatur 50/30 °C: 700,0 kW
• Nennleistung bei Systemtemperatur 80/60 °C: 653,4 kW
• Modulationsbereich: 1:5
• Norm-Nutzungsgrad (Hs): bis zu 98,0 %
• Vorlauf/Rücklauf Kessel: DN 100 PN 6
• Abgasanschluss (Muffe): DN 250
• Zuluftanschluss: DN 200
• Verfügbarer Förderdruck: 120 Pa
• Heizwasserseitiger Druckverlust bei deltaT 15K: 50,0 mbar
• Zulässiger Betriebsüberdruck: 6 bar

Das Buderus Logaplus Paket K509 bietet eine effiziente und zuverlässige Lösung für anspruchsvolle Heizaufgaben. Mit einer beeindruckenden Nennleistung von bis zu 700,0 kW und einem hohen Norm-Nutzungsgrad von bis zu 98,0 % stellt es eine leistungsstarke Wärmeversorgung sicher. Die Kombination aus zwei Brennwertkesseln, einem fortschrittlichen Regelgerät und einer robusten Systemtrennung ermöglicht eine flexible und wartungsfreundliche Betriebsweise für Erdgasheizungen mit Wasserstoffbeimischung.

Lieferumfang

• 2x Logano plus KB472-350 Brennwertkessel
• 2x Regelgerät Logamatic 5313
• 1x Kaskadenset DN100 mit Pumpe 2x350 kW
• 1x Systemtrennung DN100 /2x350 kW
• 2x Sicherheitset KSG-600
• 2x Sicherheitsventil 3bar
• 2x Druckbegrenzer DSH143 F001
• 2x AAS2 Anschluss 2" für Ausdehnungsgefäß
• 2x Logafix BU-H 35l silber
• 2x Anschluss-Set AAS 3/4 mit KFE-Ventil
• 2x E-Pumpen Stecker
• 1x Leitung Ethernet RJ45 10m
