Beschreibung

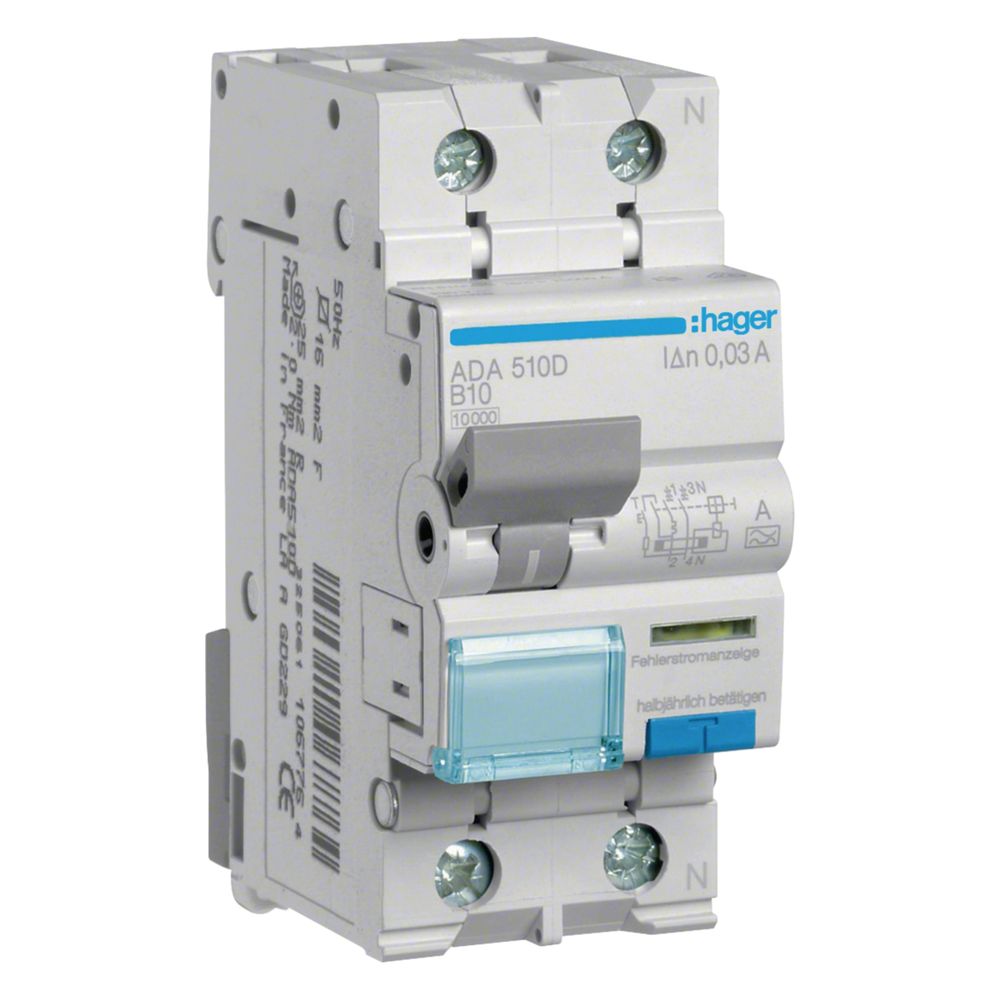

hager Fehlerstrom-Leitungsschutzschalter, FI/LS-Schalter, 1P plus N 10kA B-10A 30mA Typ A
Fehlerstrom-Leitungsschutzschalter nach DIN EN61009-1 (VDE 0664-20) und DIN EN 61009-2-1 (VDE 0664-21) mit Bi-Connect-Klemmen unten, blaue Test-Taste sowie Fehlerstromanzeige. Einfache Entnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.
Polart: 1P+N
Auslösecharakteristik: B
Nennstrom: 10 A
Bemessungsfehlerstrom Idn: 30
Typ des Fehlerstromschutzes: A
Bemessungsschaltvermögen Icn nach IEC 60898-1: 10 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit Uimp: 4000 V
Gesamtverlustleistung unter Nennstrom: 3.40 W
Frequenz: 50 - 50 Hz
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter: 1 - 16 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter: 1 - 25 mm²
Fabrikat : Hager
Artikel : ADA510D
Technische Daten
| Hersteller | hager |
| Anschlussart | Schraubanschluss |
| Anschlussquerschnitt bei flexiblem Leiter | 1 - 16 mm² |
| Anschlussquerschnitt bei starrem Leiter | 1 - 25 mm² |
| Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter | 1 - 16 mm² |
| Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter | 1 - 25 mm² |
| Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter | 1 - 16 mm² |
| Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter | 1 - 25 mm² |
| Anzahl Module | 2 |
| Artikelnummer | HAGER-ADA510D |
| Auslösecharakteristik | B |
| Ausschaltvermögen Betriebskurzschlussstrom Ics AC nach IEC 60898-1 | 7,50 kA |
| Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1 | 10 kA |
| Bemessungsbetriebsspannung Ue | 240 - 240 V |
| Bemessungsfehlerstrom Idn | 30 mA |
| Bemessungsschaltvermögen Icn nach IEC 60898-1 | 10 kA |
| Betriebstemperatur | -25 - 40 °C |
| Breite | 35 mm |
| EAN-13 | 3250611067740 |
| Einstellung des thermischen Auslösers in AC | 1,13 - 1,45 A |
| Energiebegrenzungsklasse I²t | 3 |
| Frequenz | 50 - 50 Hz |
| Geeignet für DIN Schiene | Ja |
| Gerätelebensdauer, elektrische Schaltspiele | 2000 |
| Gerätelebensdauer, mechanische Schaltspiele | 2000 |
| Gesamtverlustleistung unter Nennstrom | 3,40 W |
| Gewicht | 0,217 kg |
| Grad der Verunreinigung nach IEC 60664/IEC 60947-2 | 2 |
| Höhe | 83 mm |
| IP-Klasse (Ingress Protection) | IP2X |
| Isolationsspannung Ui | 500 V |
| Korrekturfaktor bei 2 nebeneinander montierten LS-Schaltern | 1 |
| Korrekturfaktor bei 3 nebeneinander montierten LS-Schaltern | 0,95 |
| Korrekturfaktor bei 4 und 5 nebeneinander montierten LS-Schaltern | 0,90 |
| Korrekturfaktor bei 6 nebeneinander montierten LS-Schaltern | 0,85 |
| Lager-/Transporttemperatur | -25 - 70 °C |
| Luftfeuchtigkeitsschutz | Für alle Klimabereiche |
| Max Betriebsspannung | 240 V |
| Max Höhe | 2000 m |
| Nennstrom | 10 A |
| Nennstrom bei -10°C | 11,50 A |
| Nennstrom bei -15°C | 11,70 A |
| Nennstrom bei -20 °C | 11,80 A |
| Nennstrom bei -25°C | 12 A |
| Nennstrom bei -5°C | 11,30 A |
| Nennstrom bei 0 °C | 11,10 A |
| Nennstrom bei 10°C | 10,80 A |
| Nennstrom bei 15°C | 10,60 A |
| Nennstrom bei 20 °C | 10,40 A |
| Nennstrom bei 25°C | 10,20 A |
| Nennstrom bei 30°C | 10 A |
| Nennstrom bei 35°C | 9,90 A |
| Nennstrom bei 40 °C | 9,70 A |
| Nennstrom bei 45 °C | 9,60 A |
| Nennstrom bei 50 °C | 9,40 A |
| Nennstrom bei 55°C | 9,30 A |
| Nennstrom bei 5°C | 11 A |
| Nennstrom bei 60°C | 9,10 A |
| Nominales Drehmoment | 2,10 - 2,10 Nm |
| Nominales Drehmoment Obere Klemme | 2,10 - 2,10 Nm |
| Nominales Drehmoment Untere Klemme | 2,10 - 2,10 Nm |
| Polart | 1P+N |
| Stoßspannungsfestigkeit Uimp | 4000 V |
| Tiefe | 68 mm |
| Typ des Fehlerstromschutzes | A |
| Typ obere Anschlussklemme für modulare Geräte | Schraubanschluss |
| Typ untere Anschlussklemme für modulare Geräte | biconnect |
| Versorgungsspannungsart | AC |
| Überspannungskategorie gemäß IEC 60947-1 | 3 |
| WEEE-Nr. | 23692311 |
