Beschreibung

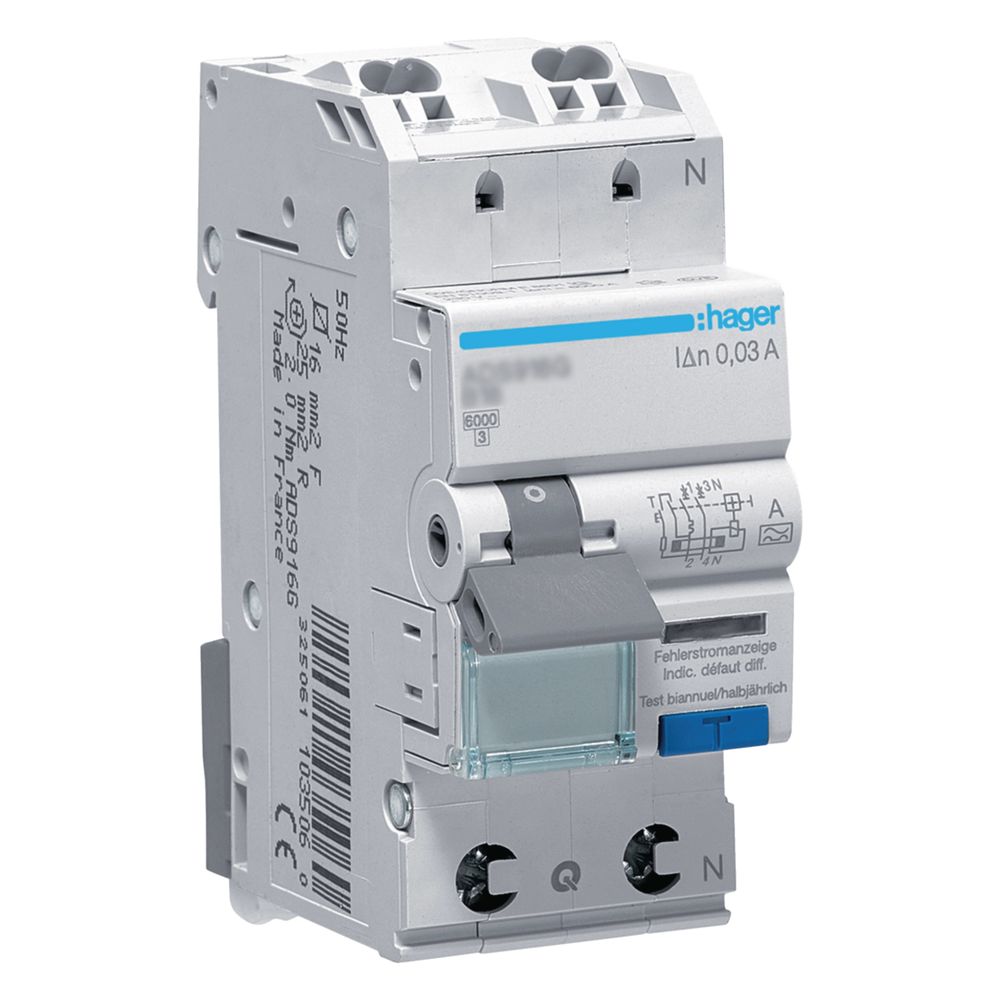

hager Fehlerstrom-Leitungsschutzschalter, FI/LS-Schalter, 1P plus N 6kA B-13A 30mA Typ A
Fehlerstrom-Leitungsschutzschalter nachDIN EN 61009-1 (VDE 0664-20) mit QuickConnect Klemme, am Abgang bis 20 A und am Zugang bis 63 A, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.
Polart: 1P+N
Auslösecharakteristik: B
Nennstrom: 13 A
Bemessungsfehlerstrom Idn: 30
Typ des Fehlerstromschutzes: A
Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit Uimp: 4000 V
Gesamtverlustleistung unter Nennstrom: 4.8 W
Frequenz: 50 - 50 Hz
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter: 1.5 - 4.0 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter: 1.5 - 4.0 mm²
Fabrikat : Hager
Artikel : ADS913D
Technische Daten
| Hersteller | hager |
| Anschlussart | quickconnect |
| Anschlussquerschnitt des Ausgangs mit Schrauben, bei flexiblem Leiter | 1 - 16 mm² |
| Anschlussquerschnitt des Ausgangs mit Schrauben, bei massivem Leiter | 1 - 25 mm² |
| Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter | 1,5 - 4,0 mm² |
| Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter | 1,5 - 4,0 mm² |
| Anzahl Module | 2 |
| Artikelnummer | HAGER-ADS913D |
| Auslösecharakteristik | B |
| Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1 | 6 kA |
| Bemessungsbetriebsspannung Ue | 240 - 240 V |
| Bemessungsfehlerstrom Idn | 30 mA |
| Bemessungsschaltvermögen Icn nach IEC 60898-1 | 6 kA |
| Betriebstemperatur | -25 - 40 °C |
| Breite | 35 mm |
| EAN-13 | 3250611068136 |
| Einstellung des thermischen Auslösers in AC | 1,13 - 1,45 A |
| Energiebegrenzungsklasse I²t | 3 |
| Frequenz | 50 - 50 Hz |
| Geeignet für DIN Schiene | Ja |
| Gerätelebensdauer, elektrische Schaltspiele | 2000 |
| Gerätelebensdauer, mechanische Schaltspiele | 2000 |
| Gesamtverlustleistung unter Nennstrom | 4,8 W |
| Gewicht | 0,198 kg |
| Höhe | 94 mm |
| IP-Klasse (Ingress Protection) | IP2X |
| Isolationsspannung Ui | 500 V |
| Korrekturfaktor bei 2 nebeneinander montierten LS-Schaltern | 1 |
| Korrekturfaktor bei 3 nebeneinander montierten LS-Schaltern | 0,95 |
| Korrekturfaktor bei 4 und 5 nebeneinander montierten LS-Schaltern | 0,90 |
| Korrekturfaktor bei 6 nebeneinander montierten LS-Schaltern | 0,85 |
| Lager-/Transporttemperatur | -25 - 70 °C |
| Max Betriebsspannung | 240 V |
| Max Höhe | 2000 m |
| Nennstrom | 13 A |
| Nennstrom bei -10°C | 14,63 A |
| Nennstrom bei -15°C | 14,82 A |
| Nennstrom bei -20 °C | 15,01 A |
| Nennstrom bei -25°C | 15,2 A |
| Nennstrom bei -5°C | 14,44 A |
| Nennstrom bei 0 °C | 14,24 A |
| Nennstrom bei 10°C | 13,84 A |
| Nennstrom bei 15°C | 13,63 A |
| Nennstrom bei 20 °C | 13,43 A |
| Nennstrom bei 25°C | 13,21 A |
| Nennstrom bei 30°C | 13 A |
| Nennstrom bei 35°C | 12,78 A |
| Nennstrom bei 40 °C | 12,56 A |
| Nennstrom bei 50 °C | 12,1 A |
| Nennstrom bei 55°C | 11,87 A |
| Nennstrom bei 5°C | 14,04 A |
| Nennstrom bei 60°C | 11,63 A |
| Nominales Drehmoment | 2,1 - 2,1 Nm |
| Polart | 1P+N |
| Stoßspannungsfestigkeit Uimp | 4000 V |
| Tiefe | 68 mm |
| Typ des Fehlerstromschutzes | A |
| Typ obere Anschlussklemme für modulare Geräte | quickconnect |
| Typ untere Anschlussklemme für modulare Geräte | biconnect, quickbusbar |
| Überspannungskategorie gemäß IEC 60947-1 | 3 |
| WEEE-Nr. | 23692311 |
