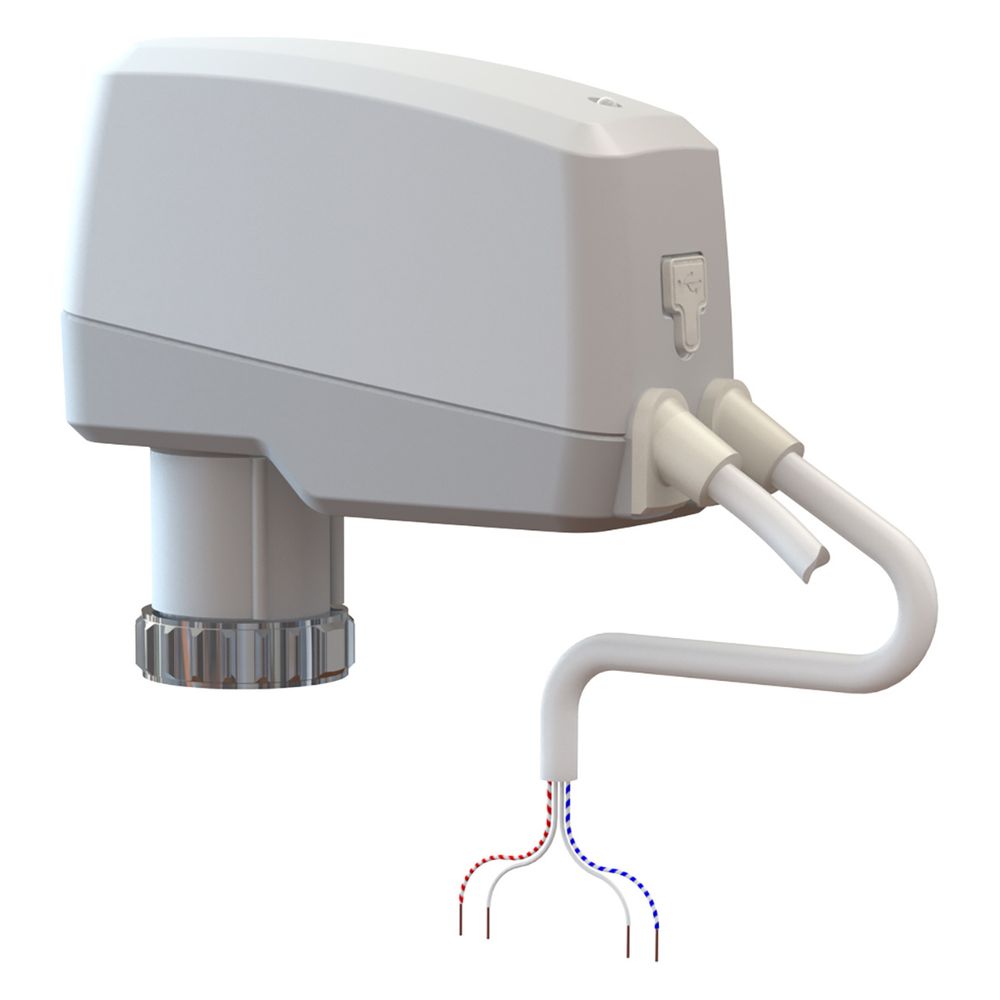

IMI TA motorischer Stellantrieb TA-Slider 500 2T, ohne Pt1000, stetig, 0-10V DC, Kabel 5m halogenfrei

Der IMI TA motorische Stellantrieb TA-Slider 500 2T ist ein digital konfigurierbarer Antrieb, der für den Einsatz an druckunabhängigen Regel- und Regulierventilen (PIBCV) für kleine Verbraucher konzipiert wurde. Er ermöglicht die Behebung kleiner Temperaturdifferenzen (tVL – tRL) oder den Change-Over-Betrieb, basierend auf der Vorlauftemperatur tVL oder der Temperaturdifferenz delta T. Der Stellantrieb wird ohne Pt1000 Fühler geliefert und verfügt über ein 5 Meter langes, halogenfreies Kabel sowie ein stetiges Steuersignal von 0-10 V DC.

Welche Funktionen bietet der TA-Slider 500 2T für moderne Regelungen?

Der TA-Slider 500 2T von IMI TA bietet eine breite Palette an Einstellmöglichkeiten, die eine flexible Anwendung und einfache Anpassung an die Gegebenheiten vor Ort ermöglichen. Ein frei programmierbarer Digitaleingang, Relais und ein einstellbarer maximaler Ventilhub eröffnen neue Möglichkeiten für moderne hydraulische Regelungen und den hydraulischen Abgleich. Zu den Funktionen gehören stetige Regelung, Handbetätigung (mittels TA-Dongle), Hubanpassung sowie die Anzeige von Betriebsart, Status und Position.

Wie wird die Betriebssicherheit des Stellantriebs ermöglicht?

Für einen sicheren und zuverlässigen Betrieb ist der Stellantrieb mit verschiedenen Schutz- und Diagnosefunktionen ausgestattet. Dazu zählen eine einstellbare Hubbegrenzung, die Einstellung eines Minimalhubes, ein Ventilblockierschutz und eine Ventilblockage-Erkennung. Im Fehlerfall sorgt eine Sicherheitsstellung für den Schutz des Systems. Eine Diagnose- und Protokollfunktion sowie ein verzögerter Start sind ebenfalls integriert. Die Schutzart IP 54 in allen Richtungen und die Schutzklasse III ermöglichen die Robustheit des Geräts.

Welche Temperaturmess- und Regelungsoptionen sind verfügbar?

Der Stellantrieb ermöglicht eine präzise Temperaturregelung durch delta T und Rücklauftemperaturbegrenzung. Es besteht die Möglichkeit, Vor- und Rücklauftemperatur, delta T und die Position auszulesen. Eine automatische Change-Over-Funktion ist ebenfalls vorhanden. Ein vormontiertes Kabel bietet die Möglichkeit, zwei Pt1000 Temperaturfühler zu verbinden, wobei die Fühler selbst separat bestellt werden müssen.

Technische Daten

• Steuersignal: 0 - 10 V DC
• Spannungsversorgung: 24 VAC/VDC +/-15%
• Leistungsaufnahme (Betrieb): < 3,6 VA (VAC); < 1,7 W (VDC)
• Leistungsaufnahme (Standby): < 1,3 VA (VAC); < 0,6 W (VDC)
• Schutzart: IP54
• Umgebungstemperatur: 0 °C - +50 °C
• Stellgeschwindigkeit: 4 oder 6 s/mm (Werkseinstellung: 4 s/mm)
• Stellkraft: Push 500 N, Pull 300 N
• Hub: 16,2 mm

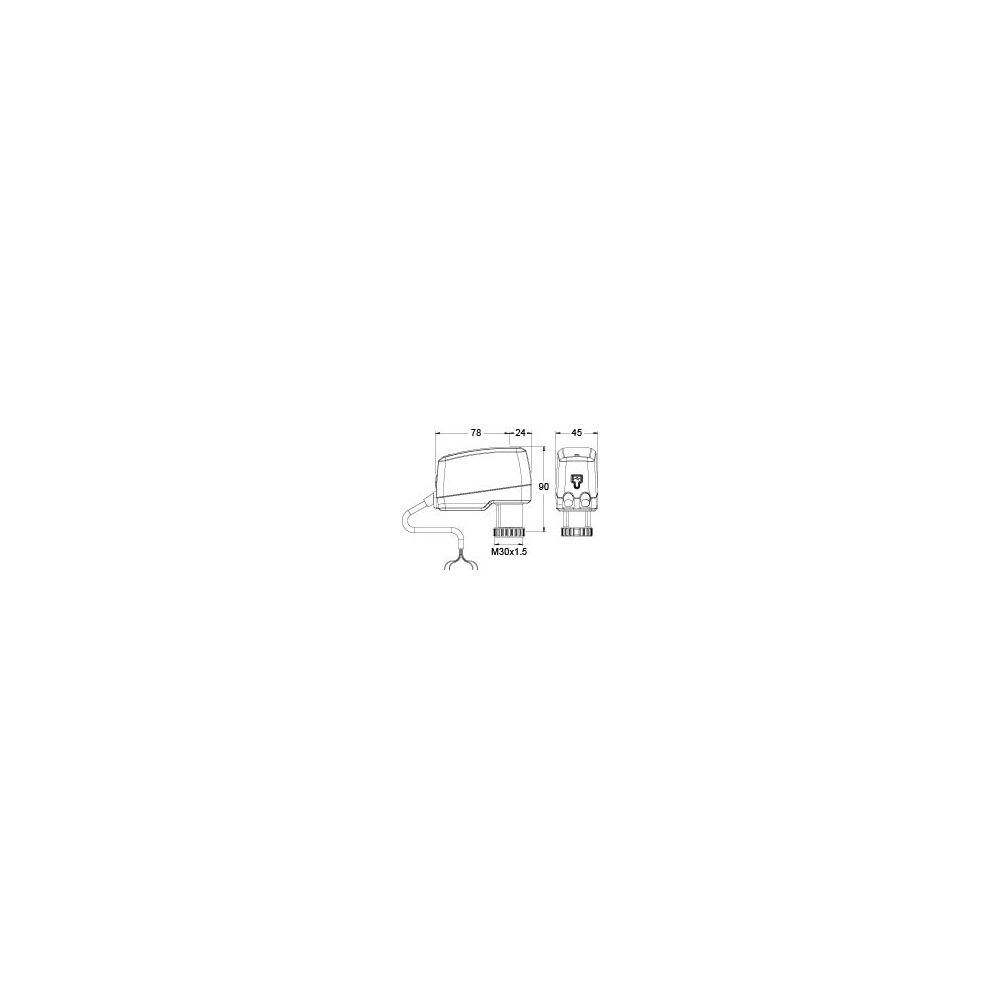

• Ventilanschluss: M30x1,5

Der IMI TA Stellantrieb TA-Slider 500 2T ist eine flexible und präzise Lösung für die Regelung von Heizungs- und Kühlsystemen. Seine digitale Konfigurierbarkeit und die vielfältigen Einstellmöglichkeiten ermöglichen eine optimale Anpassung an unterschiedliche Anforderungen. Mit einem stetigen Steuersignal von 0-10 V DC, einer Spannungsversorgung von 24 VAC/VDC und einer Stellkraft von 500 N ist er eine zuverlässige Komponente für moderne hydraulische Anlagen, die zudem über eine IP54 Schutzart verfügt.

Lieferumfang

• 1x IMI TA motorischer Stellantrieb TA-Slider 500 2T
• 1x vormontiertes Kabel
