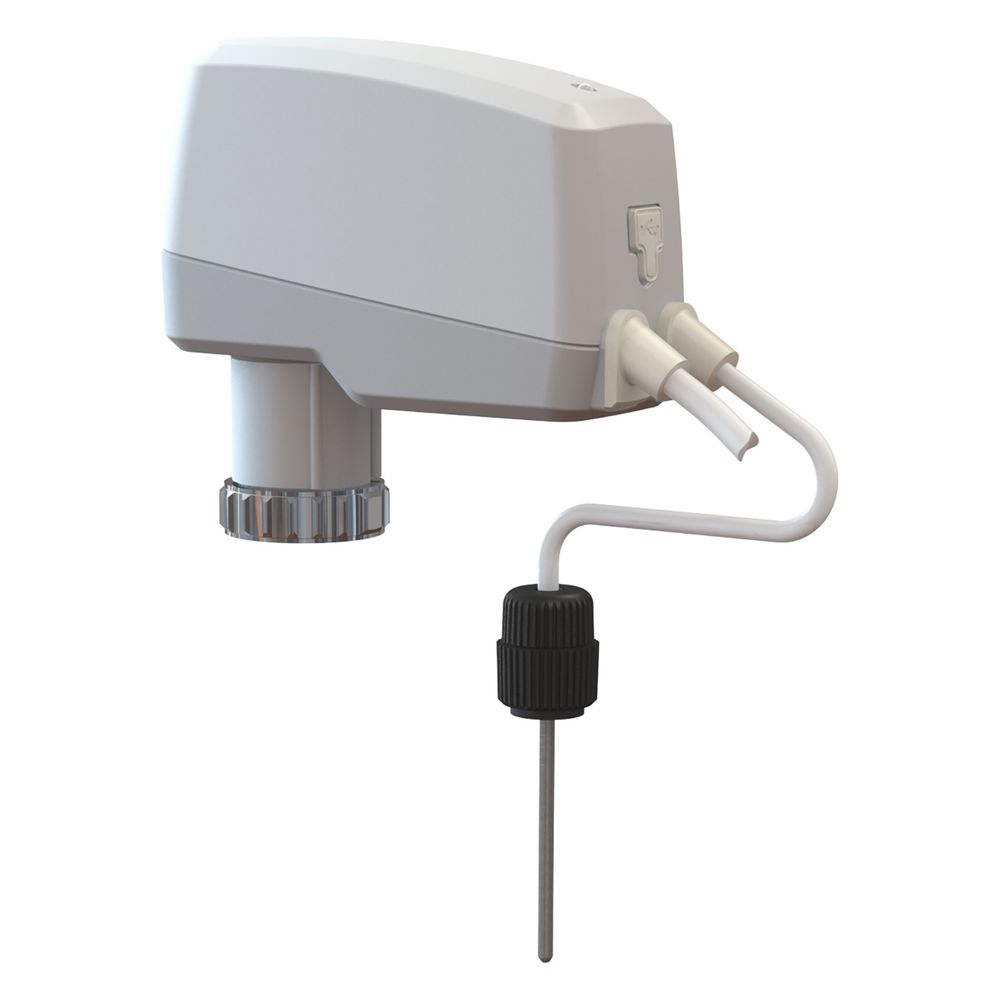

IMI TA motorischer Stellantrieb TA-Slider 500 T, mit Pt1000, stetig, 0-10V DC, Kabel 2m halogenfrei

Der IMI TA motorische Stellantrieb TA-Slider 500 T ist ein digital konfigurierbarer Antrieb mit integriertem Pt1000 Temperaturfühler. Er ist für den stetigen Betrieb an druckunabhängigen Regel- und Regulierventilen (PIBCV) für kleine Verbraucher konzipiert. Der Stellantrieb ermöglicht die präzise Behebung kleiner Temperaturdifferenzen (tVL – tRL) oder den Change-Over-Betrieb, basierend auf der Vorlauftemperatur tVL oder der Temperaturdifferenz Delta T. Mit einem Steuersignal von 0(2)-10 VDC und einem 2 Meter langen, halogenfreien Anschlusskabel bietet der TA-Slider 500 T eine flexible Lösung für moderne hydraulische Regelungen und den hydraulischen Abgleich.

Welche Konfigurations- und Funktionsmöglichkeiten bietet der TA-Slider 500 T?

Der TA-Slider 500 T ist digital konfigurierbar und bietet eine breite Palette an Einstellmöglichkeiten für eine flexible Anwendung und einfache Anpassung vor Ort. Er verfügt über einen frei programmierbaren Digitaleingang, Relais und einen einstellbaren maximalen Ventilhub, was neue Möglichkeiten für moderne hydraulische Regelungen und den hydraulischen Abgleich eröffnet. Zu den Funktionen gehören stetige Regelung, Handbetätigung (mittels TA-Dongle), Hubanpassung, Anzeige von Betriebsart, Status und Position, einstellbare Hubbegrenzung, Einstellung eines Minimalhubes, Ventilblockierschutz, Ventilblockage-Erkennung, Sicherheitsstellung im Fehlerfall, Diagnose-/Protokollfunktion, verzögerter Start, Delta T und Rücklauftemperaturbegrenzung. Zudem können Vor- und Rücklauftemperatur, Delta T und die Position ausgelesen werden, ergänzt durch eine automatische Change-Over-Funktion.

Wie erfolgt die Temperaturmessung und -regelung?

Die Möglichkeit zur Temperaturmessung ist ein zentrales Merkmal des Stellantriebs. Er wird zur Behebung kleiner Temperaturdifferenzen (tVL – tRL) oder für den Change-Over-Betrieb eingesetzt, wobei die Regelung auf der Vorlauftemperatur tVL oder der Temperaturdifferenz Delta T basiert. Ein Pt1000 Temperaturfühler ist zum Einstecken in den Messnippel vorgesehen und wird vormontiert geliefert. Die Messgenauigkeit des Temperaturfühlers für die Tauchhülse entspricht der Klasse AA, für den Messnippel am Ventil der Klasse B und für den Anlegefühler ebenfalls der Klasse B.

Welche elektrischen Spezifikationen und Steuersignale sind relevant?

Die Spannungsversorgung des Stellantriebs erfolgt über 24 VAC/VDC +/-15%. Die Leistungsaufnahme beträgt im Betrieb weniger als 3,6 VA (VAC) oder 1,7 W (VDC) und im Standby weniger als 1,3 VA (VAC) oder 0,6 W (VDC). Das Eingangssignal liegt bei 0(2)-10 VDC mit einem Ri von 47 kOhm. Eine Hysterese des Eingangssignals ist zwischen 0,1 und 0,5 VDC einstellbar, ergänzt durch einen 0,33 Hz Tiefpassfilter. Für die stetige Regelung stehen verschiedene Varianten zur Verfügung, darunter 0-10, 10-0, 2-10 oder 10-2 VDC, sowie Stetig/Split-Range und Stetig/Dual-Range für den Change-Over-Betrieb. Das Ausgangssignal beträgt ebenfalls 0(2)-10 VDC, mit maximal 8 mA und mindestens 1,25 kOhm. Das Anschlusskabel ist halogenfrei mit Adernendhülsen und entspricht der Brandschutzklasse B2ca - s1a, d1, a1 gemäß EN 50575 (Typ LiYY, 5x0.25 mm2).

Welche Sicherheits- und Diagnosefunktionen sind integriert?

Der TA-Slider 500 T verfügt über umfassende Sicherheits- und Diagnosefunktionen. Dazu gehören ein Ventilblockierschutz und eine Ventilblockage-Erkennung, die den sicheren Betrieb ermöglichen. Im Fehlerfall ist eine Sicherheitsstellung vorgesehen. Eine Diagnose-/Protokollfunktion ermöglicht die Überwachung des Systems, während ein verzögerter Start und eine einstellbare Zustandsmeldung die Betriebssicherheit und Wartung unterstützen.

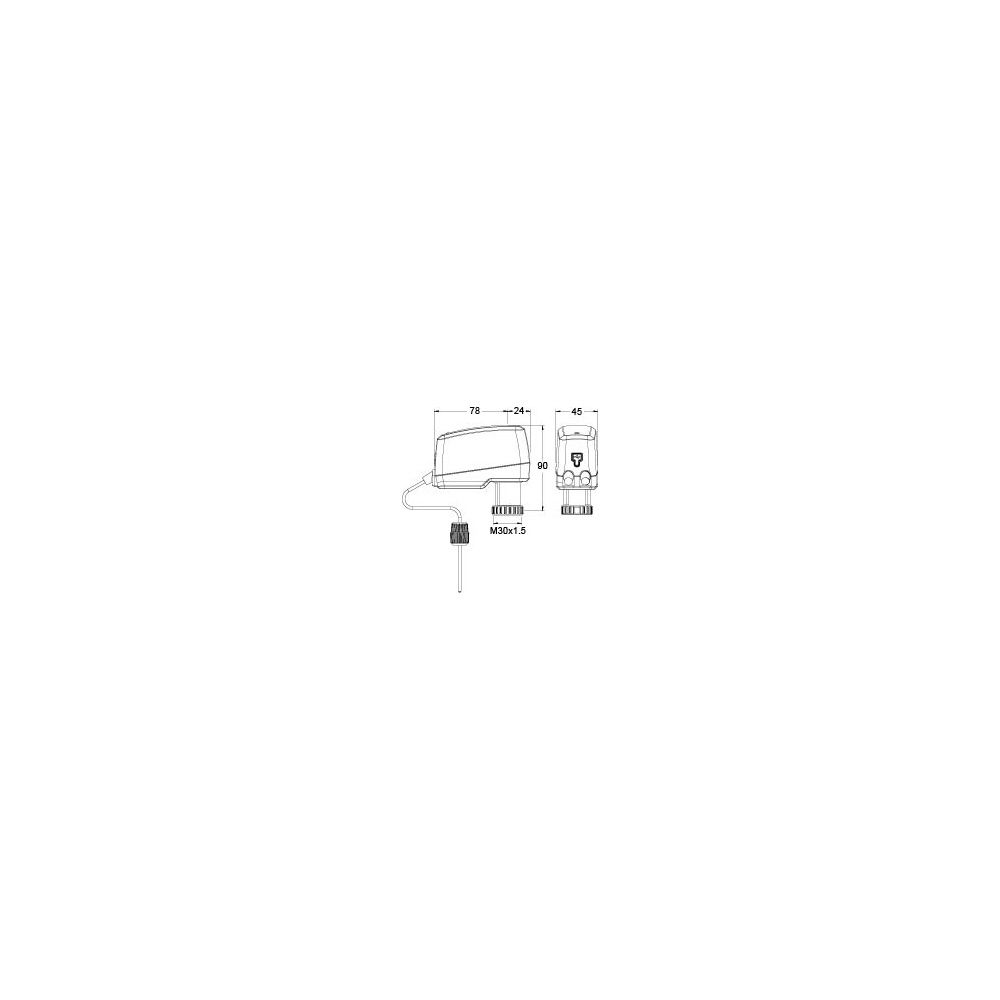

Technische Daten

• Spannungsversorgung: 24 VAC/VDC
• Steuersignal: 0(2)-10 VDC
• Stellkraft: Push 500 N, Pull 300 N
• Hub: 16,2 mm
• Stellgeschwindigkeit: 4 oder 6 s/mm
• Schutzart: IP54
• Medientemperatur: max. 120 °C
• Betriebsbedingungen: 0 °C bis +50 °C
• Geräuschpegel: Max. 30 dBA
• Ventilanschluss: M30x1,5

Der IMI TA Stellantrieb TA-Slider 500 T bietet als digital konfigurierbarer Antrieb eine präzise und flexible Lösung für die Temperaturregelung in hydraulischen Systemen. Mit einer Stellkraft von Push 500 N und einem stetigen Steuersignal von 0(2)-10 VDC ermöglicht er eine zuverlässige Steuerung von druckunabhängigen Regelventilen. Die integrierte Pt1000-Temperaturmessung, vielfältige Konfigurationsmöglichkeiten und Funktionen wie Change-Over sowie Sicherheitsstellung im Fehlerfall unterstützen einen effizienten hydraulischen Abgleich und eine bedarfsgerechte Anpassung. Die Schutzart IP54 und eine maximale Medientemperatur von 120 °C unterstreichen die Robustheit des Geräts.

Lieferumfang

• 1x IMI TA motorischer Stellantrieb TA-Slider 500 T
• 1x Pt1000 Temperaturfühler
