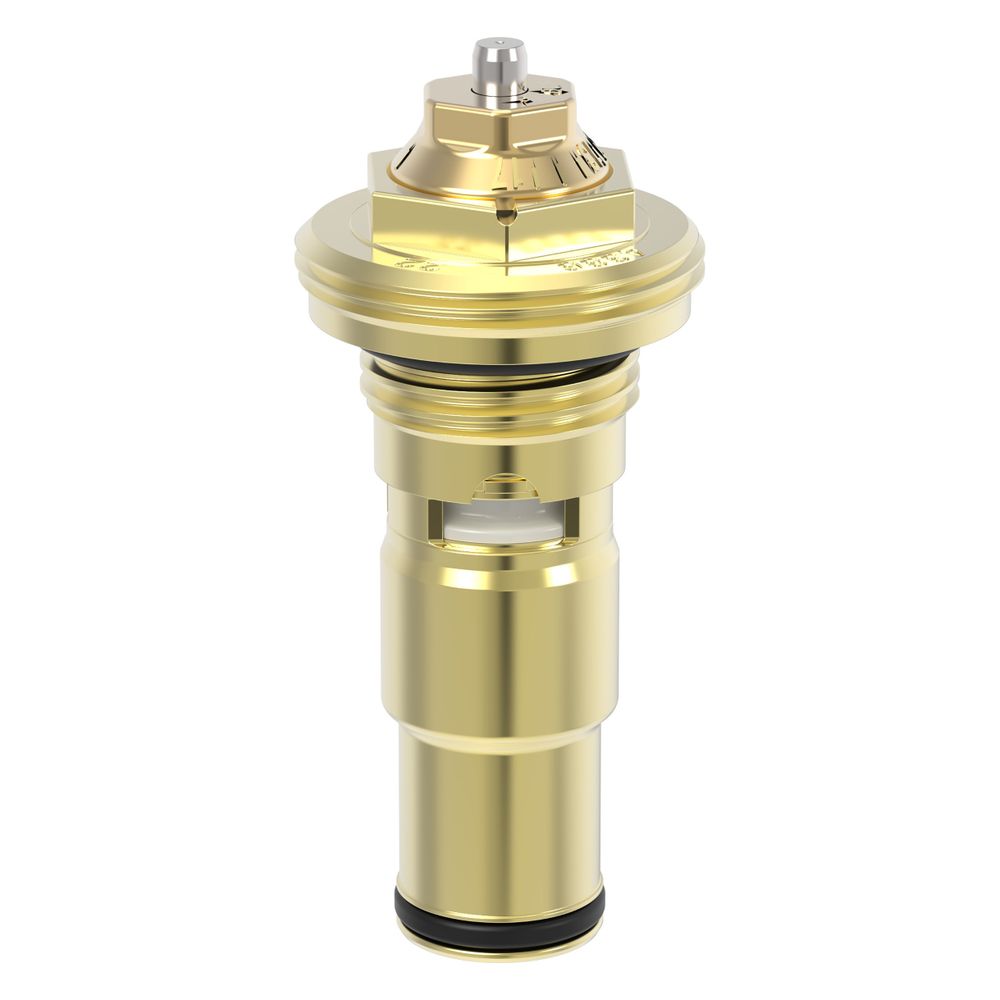

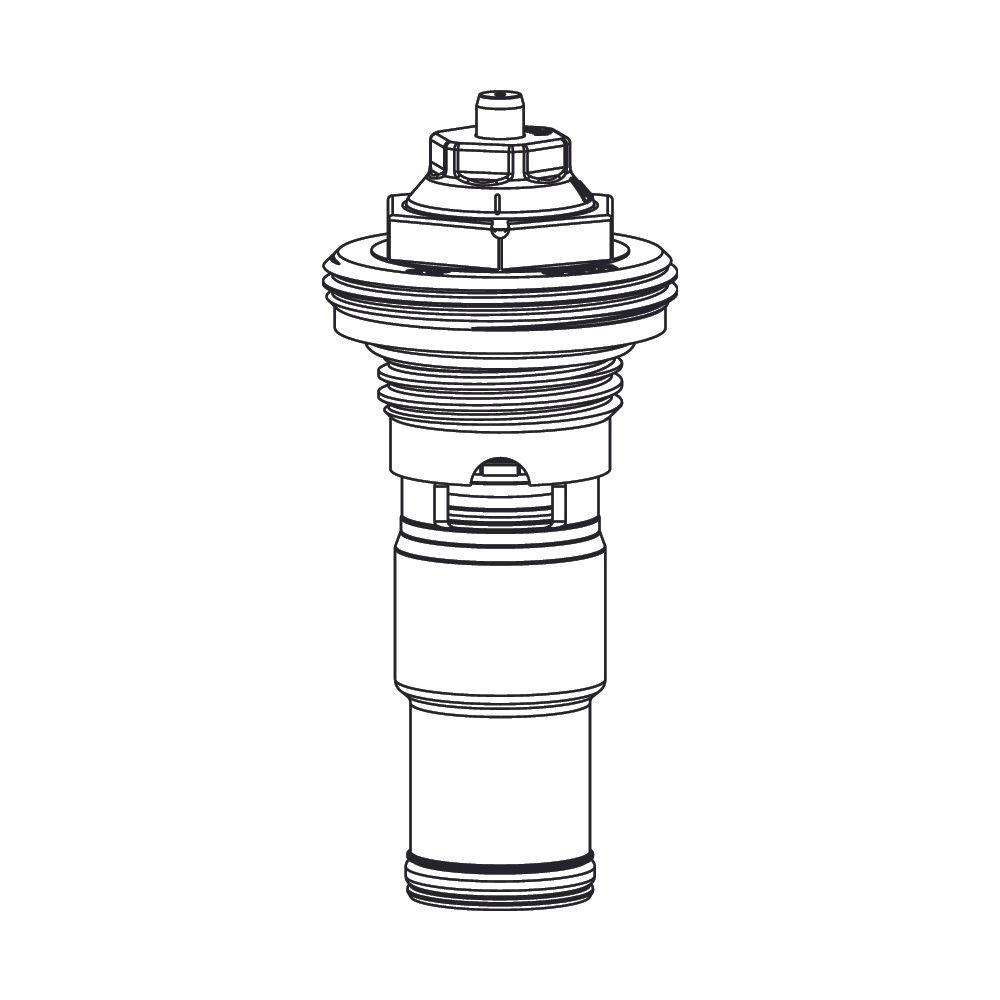

IMI Heimeier Thermostat-Oberteil Eclipse für Ventilheizkörper, für Vogel und Noot G 1/2" etc

Das IMI Heimeier Thermostat-Oberteil Eclipse ist eine spezialisierte Komponente für Ventilheizkörper, die eine präzise und automatische Durchflussregelung ermöglicht. Es ist ideal für den Einsatz in Heizsystemen, beispielsweise für Modelle wie Vogel & Noot, und vereinfacht den hydraulischen Abgleich durch eine direkte Einstellung des erforderlichen Durchflusses am Ventil.

Wie funktioniert die automatische Durchflussregelung?

Das Thermostat-Oberteil Eclipse von IMI Heimeier zeichnet sich durch seine automatische Durchflussregelung aus. Der benötigte Durchfluss für den jeweiligen Heizkörper wird direkt am Oberteil eingestellt. Dies ermöglicht einen schnellen hydraulischen Abgleich mit nur einem Handgriff. Das System stellt sicher, dass der eingestellte Durchflusswert nicht überschritten wird. Auch bei einem erhöhten Druckangebot, etwa durch schließende Nachbarventile oder während der morgendlichen Aufheizphase, regelt das Eclipse den Durchfluss automatisch auf den voreingestellten Wert. Die Regelung des Durchflusses erfolgt unabhängig vom Differenzdruck, was die Notwendigkeit komplexer Berechnungen für die Einstellwerte verhindert.

Welche technischen Merkmale bietet das Thermostat-Oberteil?

Das IMI Heimeier Eclipse Thermostat-Oberteil ist mit einer Niro-Stahlspindel und einer doppelten O-Ring-Abdichtung ausgestattet, was zu einer zuverlässigen Funktion beiträgt. Der Durchfluss ist stufenlos von 10 bis 170 l/h einstellbar. Die Einstellwerte sind sowohl stirnseitig als auch seitlich gut ablesbar, was die Handhabung erleichtert. Das Einschraubgewinde beträgt G 1/2. Das Oberteil ist für einen Nenndruck von PN 10 ausgelegt und kann bei Betriebstemperaturen von 2 °C bis 120 °C eingesetzt werden.

Wie erfolgt die Voreinstellung des Durchflusses?

Die Voreinstellung des Durchflusses am Eclipse Thermostat-Oberteil kann flexibel vorgenommen werden. Hierfür kann ein spezieller Einstellschlüssel (Art.-Nr. 3930-02.142) oder ein Maulschlüssel der Größe SW 11 verwendet werden. Diese einfache Methode trägt zur schnellen und präzisen Anpassung des Durchflusses bei, um die Heizleistung optimal auf die jeweiligen Anforderungen abzustimmen.

Technische Daten

• Einstellbarer Durchfluss: 10 bis 170 l/h
• Max. Betriebstemperatur: 120 °C
• Min. Betriebstemperatur: 2 °C
• Nenndruck: PN 10
• Min. Differenzdruck (10-100 l/h): 10 kPa
• Min. Differenzdruck (100-170 l/h): 15 kPa
• Max. Differenzdruck: 60 kPa

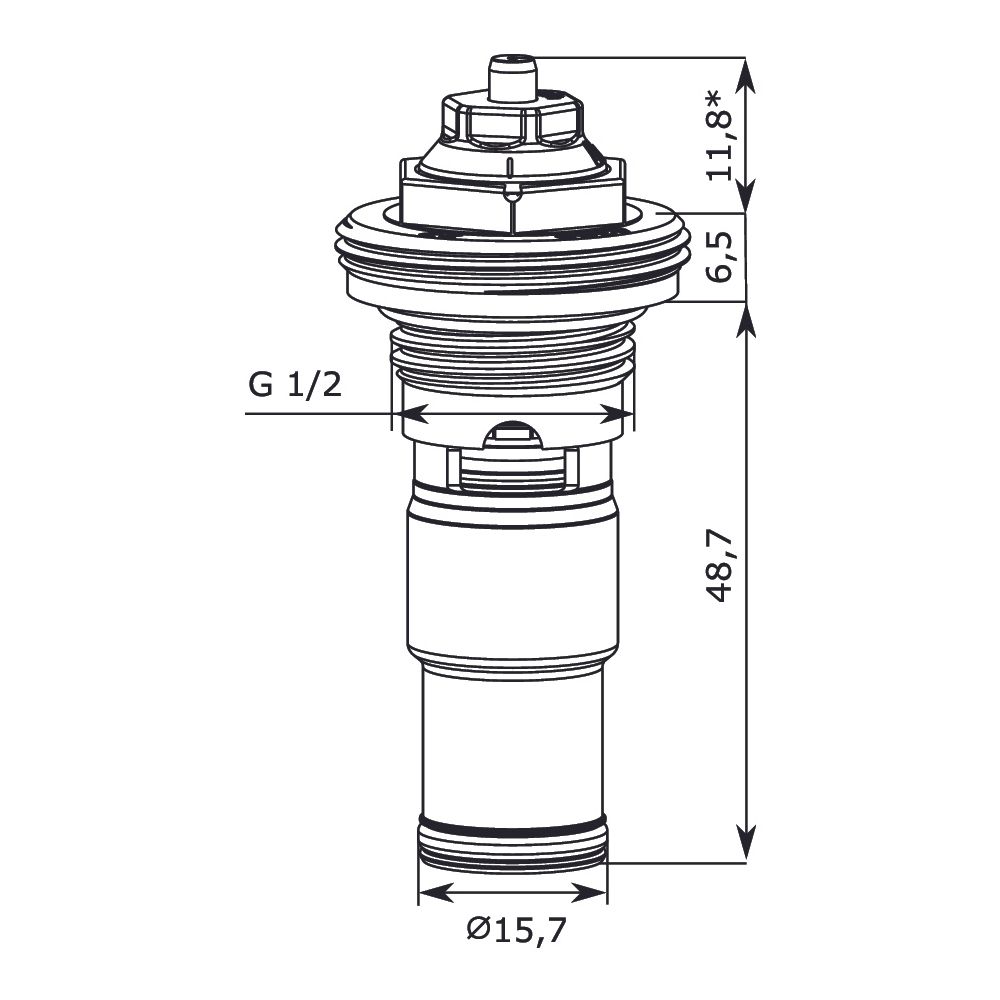

• Einschraubgewinde: G 1/2

Das IMI Heimeier Thermostat-Oberteil Eclipse bietet eine effiziente Lösung für die präzise Regelung von Ventilheizkörpern. Mit seiner automatischen Durchflussregelung und dem stufenlos einstellbaren Durchflussbereich von 10 bis 170 l/h ermöglicht es einen unkomplizierten hydraulischen Abgleich. Die robuste Konstruktion mit Niro-Stahlspindel und doppelter O-Ring-Abdichtung sorgt für eine zuverlässige Funktion bei Betriebstemperaturen von 2 °C bis 120 °C und einem Nenndruck von PN 10.
