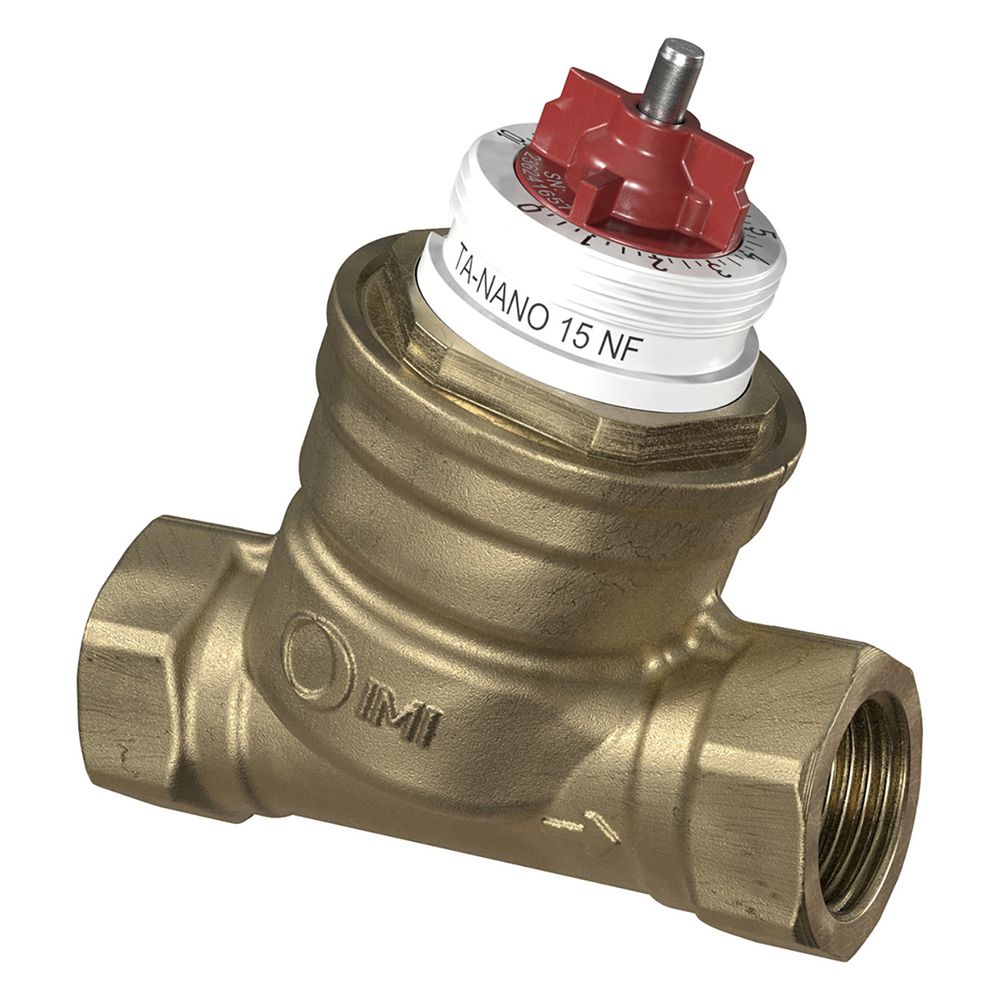

IMI TA Regel- und Regulierventil TA-Nano, Innengewinde, druckunabhängig, DN 25, ohne Messnippel

Das IMI TA Regel- und Regulierventil TA-Nano ist ein druckunabhängiges Ventil, das speziell für den Einsatz in Heizungs- und Kältesystemen entwickelt wurde. Es zeichnet sich durch eine schlanke und kompakte Bauform aus und ermöglicht eine präzise hydronische Regelung. Das Ventil ist für einen Nenndurchmesser von DN 25 NF mit Innengewinde ausgeführt und wird ohne Messnippel geliefert. Es stellt eine optimale Leistung über die gesamte Produktlebensdauer sicher.

Wie sorgt das TA-Nano für eine präzise hydronische Regelung?

Das druckunabhängige Regel- und Regulierventil TA-Nano ermöglicht eine konstante und exakte Durchflussregelung. Durch den einstellbaren maximalen Durchfluss werden zu hohe Durchflüsse verhindert, was eine präzise hydronische Regelung sicherstellt. Der Durchfluss (q max) kann stufenlos im Bereich von 220 bis 2200 l/h eingestellt werden, um individuelle Systemanforderungen zu erfüllen.

Welche Merkmale erleichtern Handhabung und Installation?

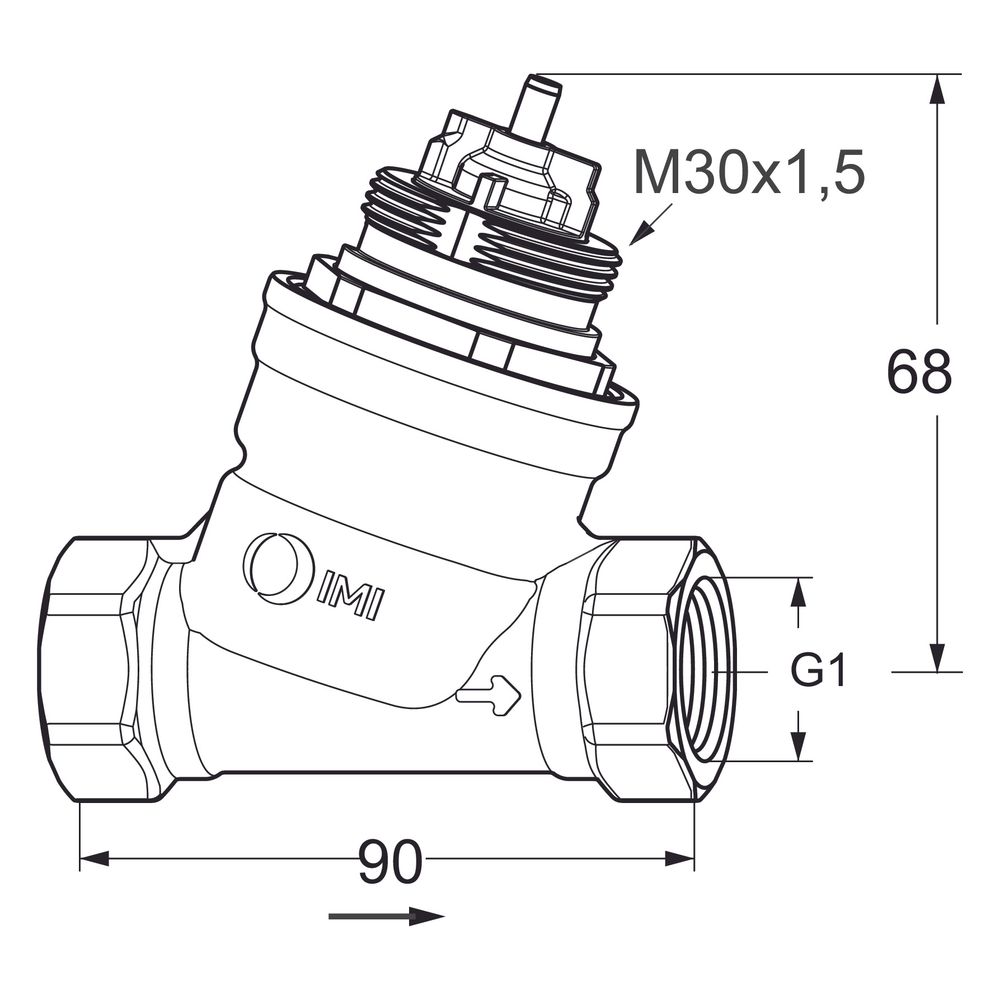

Die Durchflusseinstellung des TA-Nano Ventils erfolgt einfach per Hand direkt am Produkt. Die Ventilvoreinstellung bleibt auch bei montiertem Antrieb sichtbar, was die Identifikation und Wartung vereinfacht. Eine Farbkennzeichnung unterstützt zusätzlich die schnelle Zuordnung. Eine Absperrung kann ohne Werkzeug durchgeführt werden. Die Montage ist in allen Lagen möglich, und der Stellantrieb-Anschluss ist mit M30x1,5 ausgeführt. Das Ventil ist dichtschließend gemäß Klasse VI nach EN 60534-4.

Für welche Medien und Einsatzbereiche ist das Ventil geeignet?

Das TA-Nano ist vielseitig einsetzbar und eignet sich für Flüssigkeiten sowie für Glykol. Der Betriebstemperaturbereich liegt zwischen -10 °C und +120 °C. Mit einem Nenndruck von PN 25 und einem maximalen Differenzdruck von 600 kPa sowie einem minimalen Differenzdruck von 25 kPa ist es für anspruchsvolle Heizungs- und Kältesysteme konzipiert.

Aus welchen Materialien besteht das TA-Nano Ventil?

Das Ventilgehäuse des TA-Nano besteht aus korrosionsbeständigem, entzinkungsfreiem AMETAL-C, was eine hohe Langlebigkeit ermöglicht. Die Spindel ist aus rostfreiem Stahl gefertigt, der Ventileinsatz aus AMETAL und der Kegel aus PPS. Die Spindeldichtung erfolgt durch einen O-Ring aus EPDM, und die Membrane besteht ebenfalls aus EPDM. Das Ventil verfügt über einen Hub von 4 mm und eine lineare Regel-Charakteristik. Die Innengewinde sind nach ISO 7 ausgeführt.

Technische Daten

• Nenndurchmesser: DN 25
• Anschlüsse: Innengewinde (metrisch)
• Druckstufe: PN 25
• Max. Differenzdruck: 600 kPa
• Min. Differenzdruck: 25 kPa
• Betriebstemperatur: -10 °C bis +120 °C
• Volumenstrom: 220-2200 l/h
• Ventilhub: 4 mm
• Stellantrieb-Anschluss: M30x1,5
• Werkstoff Gehäuse: AMETAL-C

Das IMI TA Regel- und Regulierventil TA-Nano bietet eine zuverlässige und präzise Lösung für Heizungs- und Kältesysteme. Seine druckunabhängige Funktion und der einstellbare Volumenstrom von 220 bis 2200 l/h ermöglichen eine exakte hydronische Regelung. Gefertigt aus hochwertigem AMETAL-C und ausgelegt für einen Nenndruck von PN 25 sowie Betriebstemperaturen von -10 °C bis +120 °C, ist dieses Ventil eine langlebige Komponente für anspruchsvolle Anwendungen.
