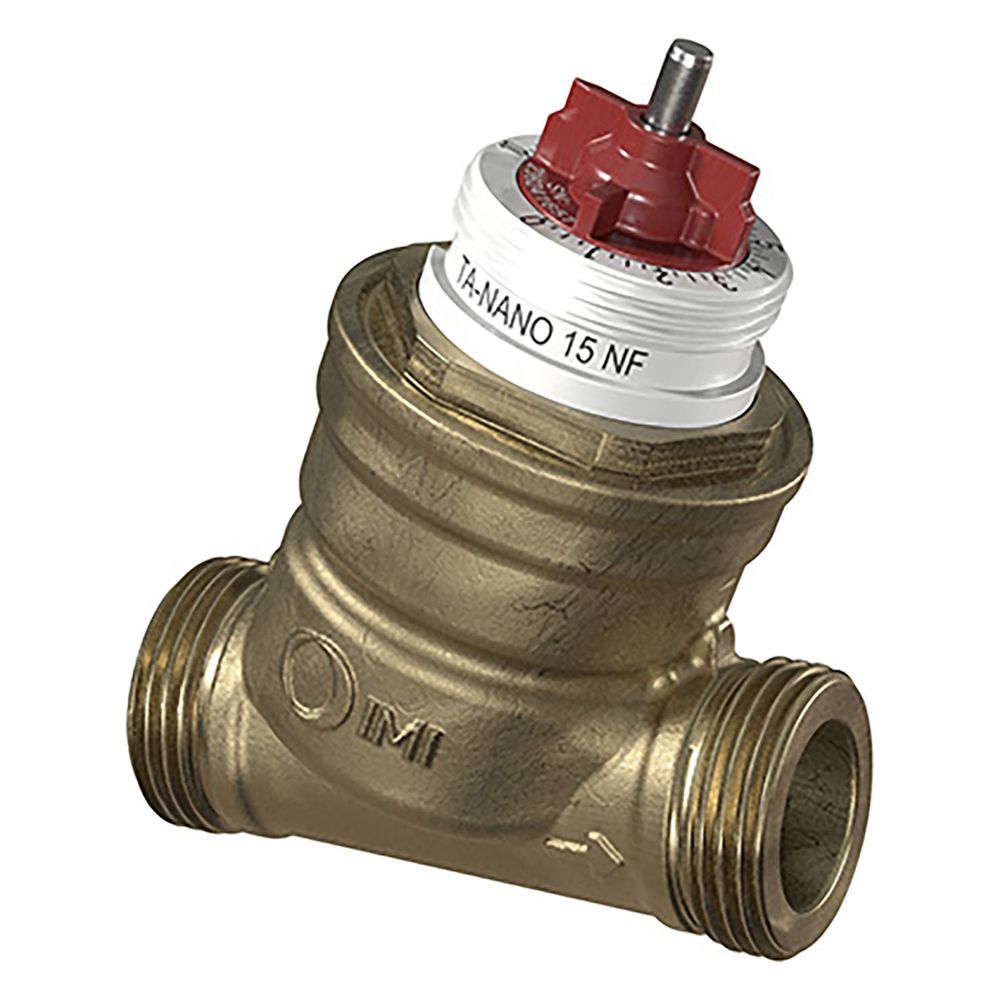

IMI TA Regel- und Regulierventil TA-Nano, Außengewinde, druckunabhängig, DN 25, ohne Messnippel

Das IMI TA Regel- und Regulierventil TA-Nano ist ein druckunabhängiges Ventil, das speziell für Heizungs- und Kältesysteme entwickelt wurde. In der Ausführung DN 25 NF und ohne Messnippel ermöglicht es eine präzise hydronische Regelung durch einen einstellbaren maximalen Durchfluss, der ein Überangebot bei kleinen Verbrauchern verhindert. Seine schlanke und kompakte Bauform sowie die einfache manuelle Durchflusseinstellung zeichnen dieses Ventil aus.

Wie funktioniert die präzise hydronische Regelung?

Das TA-Nano Regel- und Regulierventil sorgt durch seine druckunabhängige Funktion für eine optimale Leistung über die gesamte Produktlebensdauer. Der stufenlos einstellbare maximale Durchfluss im Bereich von 220 bis 2200 l/h ermöglicht individuelle Durchflussmengen und verhindert zu hohe Durchflüsse, was eine exakte hydronische Regelung in Heizungs- und Kältesystemen sicherstellt. Die Ventilvoreinstellung ist auch bei montiertem Antrieb sichtbar und erleichtert die Identifikation. Eine Absperrung kann zudem ohne Werkzeug durchgeführt werden.

Welche Materialien ermöglichen Langlebigkeit und Zuverlässigkeit?

Das Ventilgehäuse des TA-Nano besteht aus korrosionsbeständigem, entzinkungsfreiem AMETAL-C, während die Spindel aus rostfreiem Stahl gefertigt ist. Der Ventileinsatz besteht aus AMETAL und der Kegel aus PPS. Die Spindeldichtung wird durch einen O-Ring aus EPDM sichergestellt, und die Membrane ist ebenfalls aus EPDM gefertigt. Diese Materialwahl trägt zur Langlebigkeit und Zuverlässigkeit des Ventils bei.

Welche technischen Merkmale sind für die Installation und den Betrieb relevant?

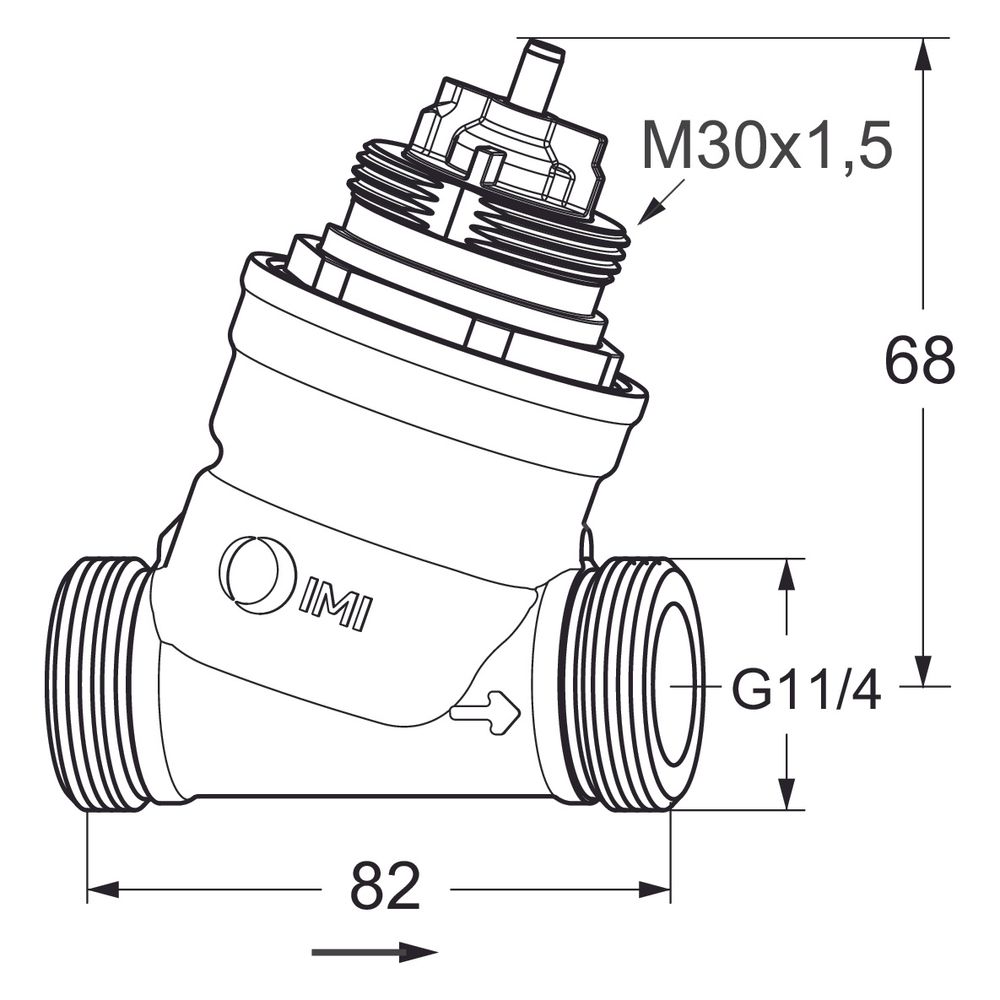

Das TA-Nano Ventil ist für einen Nenndruck von PN 25 ausgelegt und kann in einem Betriebstemperaturbereich von -10 °C bis +120 °C eingesetzt werden. Der maximale Differenzdruck beträgt 600 kPa, der minimale Differenzdruck 25 kPa. Der Stellantrieb-Anschluss erfolgt über ein M30x1,5 Gewinde, und der Ventilhub beträgt 4 mm. Die Anschlüsse sind als Außengewinde nach ISO 228 ausgeführt. Die lineare Regel-Charakteristik und die Dichtschließung nach Klasse VI (EN 60534-4) ermöglichen einen zuverlässigen Betrieb. Die Montage ist in allen Lagen möglich.

Technische Daten

• Nenndurchmesser: DN 25
• Nenndruck: PN 25
• Betriebstemperatur: -10 °C bis +120 °C
• Max. Differenzdruck: 600 kPa
• Min. Differenzdruck: 25 kPa
• Einstellbarer Durchfluss (q max): 220 - 2200 l/h
• Ventilhub: 4 mm
• Stellantrieb-Anschluss: M30x1,5
• Anschlüsse: Außengewinde zylindrisch BSPP (ISO 228-1)
• Werkstoff Gehäuse: AMETAL-C

Das IMI TA TA-Nano Regel- und Regulierventil bietet eine zuverlässige Lösung für die präzise hydronische Regelung in modernen Heizungs- und Kältesystemen. Mit seiner robusten Bauweise aus AMETAL-C, dem breiten Betriebstemperaturbereich von -10 °C bis +120 °C und dem einstellbaren Durchfluss von 220 bis 2200 l/h stellt es eine effiziente Komponente für eine stabile Systemleistung dar. Die einfache Handhabung und die Möglichkeit zur individuellen Anpassung des Durchflusses unterstreichen die Funktionalität dieses Ventils.
