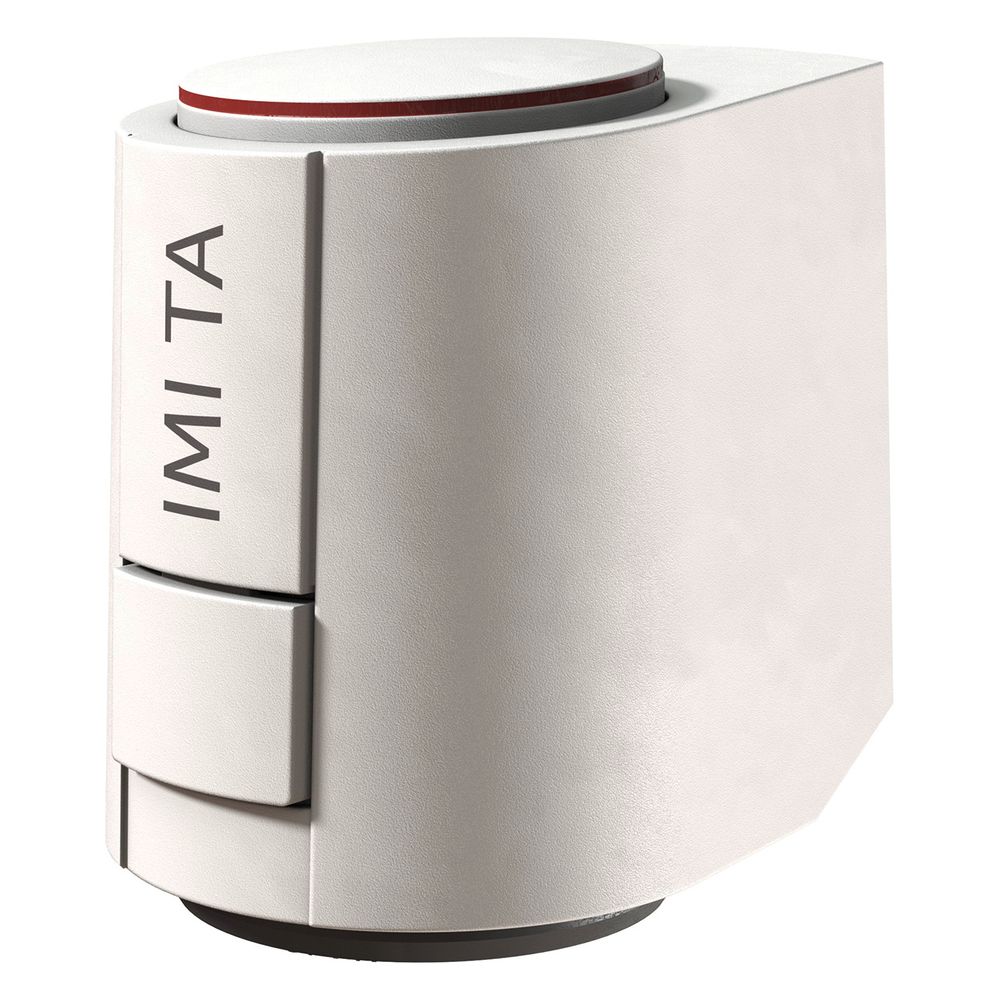

IMI TA thermischer Stellantrieb EMO TM II, stetig, stromlos geschlossen NC 24V ohne Kabel, Aufsteckadapter

Der IMI TA Thermische Stellantrieb EMO TM II ist ein stetig regelnder, stromlos geschlossener (NC) Antrieb für 24V-Systeme, der mit einem Aufsteckadapter geliefert wird. Er bietet eine zuverlässige stetige Regelung und eine hohe Schutzart IP 54 in allen Einbaulagen. Der Stellantrieb ist ideal für den Einsatz in Verbindung mit kleineren Regelventilen wie TA-Modulator, TBV-CM und TA-Nano sowie Heimeier Thermostat-Ventilunterteilen, Dreiwegeventilen und TA-Multi Ventilen.

Funktion und Regelung des EMO TM II

Der EMO TM II von IMI TA arbeitet als stetiger Thermischer Stellantrieb. In Verbindung mit kleineren Regelventilen wie TA-Modulator, TBV-CM und TA-Nano bietet der leistungsstarke Antrieb eine zuverlässige stetige Regelung. Das Regelsignal beträgt 0-10 V und die Funktion ist stromlos geschlossen (NC). Eine automatische Ventilhubanpassung sorgt für optimale Regeleigenschaften. Der Stellantrieb ist schutzisoliert entsprechend Schutzklasse III nach EN 60730 und verfügt über eine hohe Schutzart IP 54 bei allen Einbaulagen. Das Gehäuse ist in Weiß (RAL 9016) gehalten und besteht aus hitzebeständigem, schlagfestem Polyamid.

Einfache Montage und Wartung

Die Aufsteckbefestigung und die First-Open-Funktionen erleichtern die Montage und Inbetriebnahme des EMO TM II. Für die Installation ist kein Spezialwerkzeug erforderlich. Eine rundum sichtbare Stellungsanzeige ermöglicht eine einfache Funktionskontrolle und Wartung.

Kompatibilität und Anschluss

Der stetige Thermische Stellantrieb ist passend für eine Vielzahl von Ventilen, darunter Heimeier Thermostat-Ventilunterteile, Dreiwegeventile, TA-Multi Ventile, TA TBV-C, TA-Modulator und TA-Nano Ventile. Der Anschluss an das Ventil erfolgt über ein M30x1,5 Gewinde mit dem mitgelieferten Kunststoff-Aufsteckadapter.

Technische Leistungsdaten

Der Stellantrieb bietet einen Hub von 5,0 mm und eine Stellkraft von 100 N +/-5%. Die Betriebsspannung beträgt 24 VAC (+ 20% / -20 %) bei einer Frequenz von 50 bis 60 Hz. Die Leistungsaufnahme liegt während des Betriebs bei kleiner oder gleich 1 W (VA), der Einschaltstrom bei kleiner oder gleich 320 mA während maximal 2 Minuten. Die Stellzeit beträgt circa 4 Minuten bei kaltem Antrieb. Die zulässige Umgebungstemperatur liegt zwischen 0 und 60 °C, die Mediumtemperatur bei maximal 100 °C und die Lagertemperatur zwischen -25 und +60 °C. Der Stellantrieb wird ohne vormontiertes Kabel geliefert.

Technische Daten

• Regelsignal: 0-10 V
• Funktion: spannungslos geschlossen (NC)
• Hub: 5,0 mm
• Stellkraft: 100 N +/-5%
• Betriebsspannung: 24 VAC
• Frequenz: 50 bis 60 Hz
• Leistungsaufnahme: <= 1 W (VA)
• Stellzeit: ca. 4 min
• Schutzart: IP 54
• Anschluss an Ventil: M30 x 1,5

Der IMI TA Thermische Stellantrieb EMO TM II bietet eine zuverlässige und präzise stetige Regelung für Heizungs- und Klimaanlagen. Mit seiner einfachen Montage, der automatischen Ventilhubanpassung und der breiten Kompatibilität zu verschiedenen Ventiltypen stellt er eine effiziente Lösung dar. Die Betriebsspannung von 24 VAC, der Hub von 5,0 mm und die Schutzart IP 54 unterstreichen die technische Leistungsfähigkeit dieses Stellantriebs.
