IMI TA Regel- und Regulierventil TA-Nano Plus, Innengewinde, druckunabhängig, DN 25, mit Messnippel

Das IMI TA Regel- und Regulierventil TA-Nano Plus ist ein druckunabhängiges Ventil, das für den Einsatz in Heizungs- und Kältesystemen konzipiert wurde. Es ermöglicht eine präzise hydronische Regelung durch einen einstellbaren maximalen Durchfluss und ist mit Messnippeln zur Erfassung von Durchfluss, Temperatur und Druckverlust ausgestattet. Die Dimension DN 25 und der Nenndruck PN 25 machen es zu einer robusten Lösung mit Innengewinde-Anschluss.

Welche Funktionen bietet das TA-Nano Plus Ventil?

Das TA-Nano Plus Ventil von IMI TA ist darauf ausgelegt, eine optimale Leistung über die gesamte Produktlebensdauer zu ermöglichen. Der individuell einstellbare maximale Durchfluss verhindert ein Überangebot und trägt zu einer exakten hydronischen Regelung bei. In Kombination mit Einregulierungscomputern sind vielfältige Messungen und Diagnosen möglich. Die einfache Durchflusseinstellung erfolgt per Hand, und die Ventilvoreinstellung bleibt auch bei montiertem Antrieb sichtbar, unterstützt durch eine klare Farbkennzeichnung zur einfachen Identifikation. Eine Absperrung kann ohne Werkzeug durchgeführt werden, und eine Spülfunktion ist integriert. Das Ventil ist dichtschließend gemäß Klasse VI nach EN 60534-4.

Wie ist die Konstruktion und Montage des Ventils gestaltet?

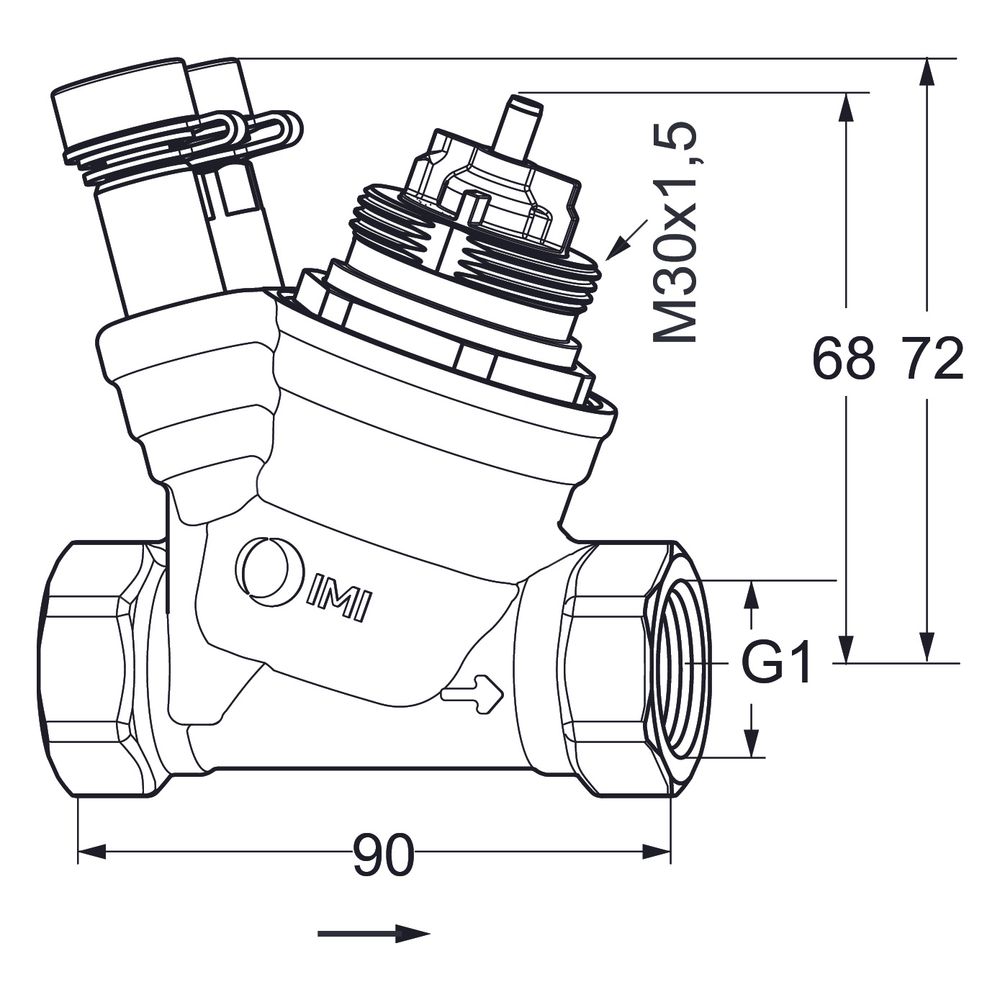

Das IMI TA TA-Nano Plus Ventil zeichnet sich durch eine schlanke und kompakte Bauform aus. Der Zugang zu allen Funktionen befindet sich auf der Stellantrieb-Seite, und die Montage ist in allen Lagen möglich. Der Stellantrieb-Anschluss ist M30x1,5, und der Ventilhub beträgt 4 mm mit linearer Regel-Charakteristik. Das Ventilgehäuse besteht aus korrosionsbeständigem, entzinkungsfreiem AMETAL-C, die Spindel aus rostfreiem Stahl. Der Ventileinsatz besteht aus AMETAL und der Kegel aus PPS. Eine Spindeldichtung durch einen O-Ring aus EPDM sowie eine Feder aus rostfreiem Stahl und eine Membrane aus EPDM tragen zur Funktionalität und Langlebigkeit des Ventils bei. Es ist für Betriebstemperaturen von -10 °C bis +120 °C ausgelegt und für Flüssigkeiten sowie Glykol geeignet.

Technische Daten

• Nenndurchmesser: DN 25
• Nenndruck: PN 25
• Betriebstemperatur: -10 °C bis +120 °C
• Max. Differenzdruck: 600 kPa
• Min. Differenzdruck: 25 kPa
• Einstellbarer Durchfluss (q max): 220-2200 l/h
• Ventilhub: 4 mm
• Stellantrieb-Anschluss: M30x1,5
• Werkstoff Gehäuse: AMETAL-C
• Anschlüsse: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)

Das IMI TA Regel- und Regulierventil TA-Nano Plus bietet als druckunabhängiges Ventil eine zuverlässige und präzise Lösung für die hydronische Regelung in Heizungs- und Kältesystemen. Mit einem Nenndurchmesser von DN 25, einem Nenndruck von PN 25 und einem breiten Betriebstemperaturbereich von -10 °C bis +120 °C ermöglicht es eine effiziente und stabile Systemleistung. Die integrierten Messnippel und der einstellbare Durchflussbereich von 220-2200 l/h bieten flexible Anpassung und umfassende Diagnosemöglichkeiten.
