Beschreibung

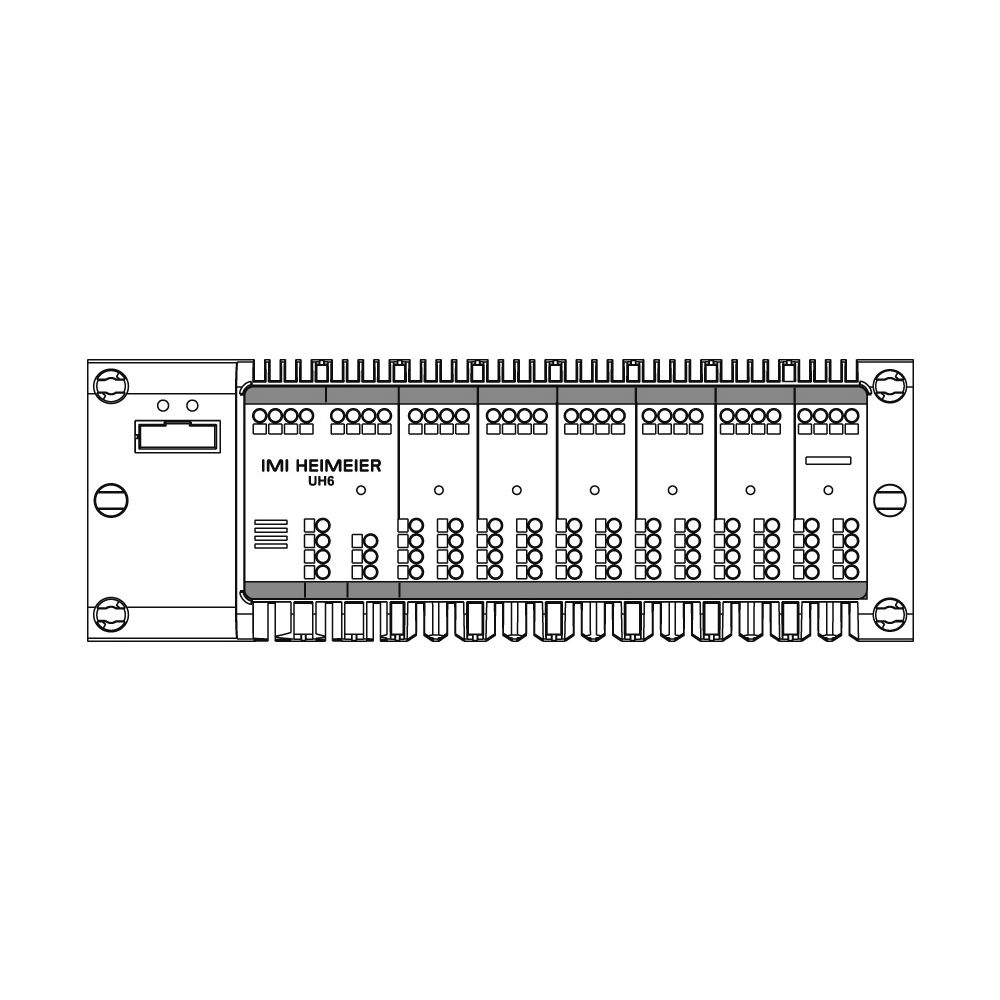

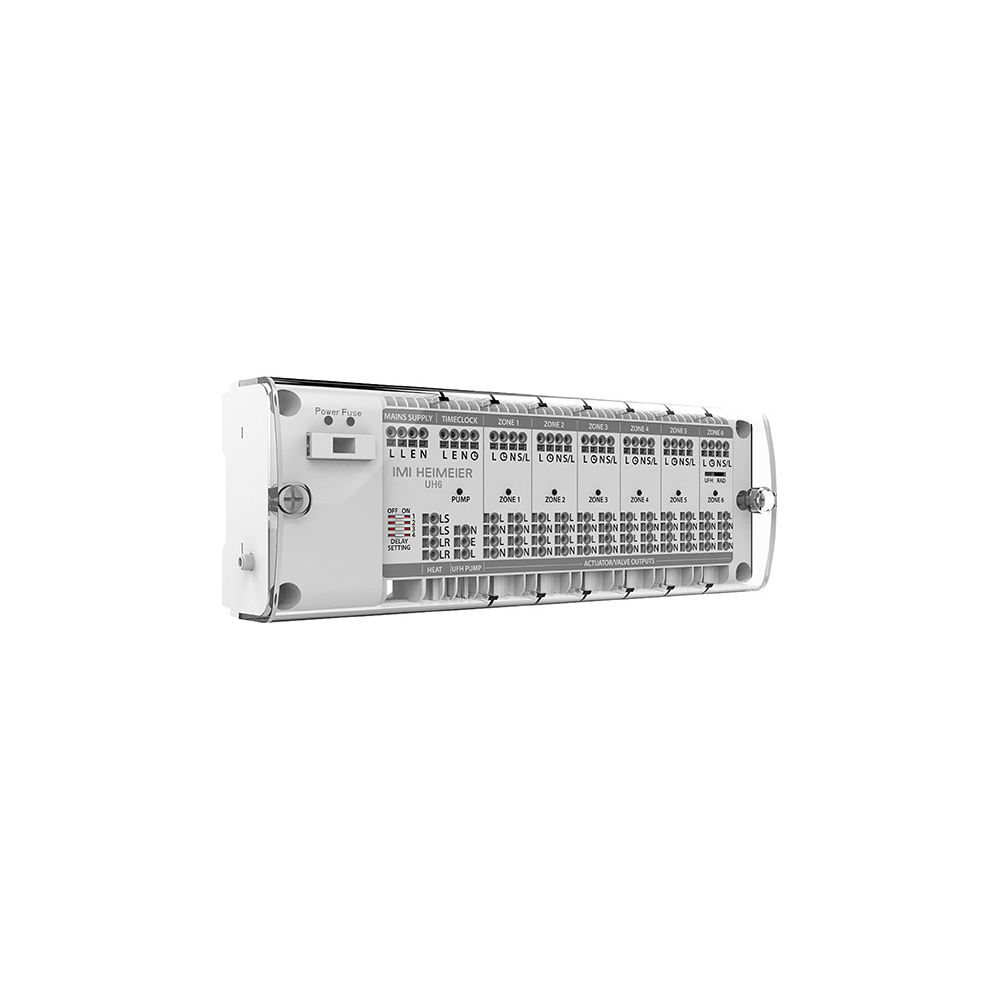

IMI Heimeier Klemmleiste UH6, kabelgebunden für 6 Zonen, 230V AC, ABS, Weiß
Die IMI Heimeier UH6 Klemmleiste ist eine kabelgebundene Lösung zur präzisen Raumtemperatursteuerung von Fußbodenheizungen. Sie ist für die Verwaltung von bis zu sechs Heizzonen ausgelegt und arbeitet mit einer Versorgungsspannung von 230 VAC. Als Teil des neo Smart-Home-Temperaturregelungssystems bietet die UH6 Klemmleiste eine zuverlässige Basis für moderne Heizsysteme, die sowohl Fußbodenheizungen als auch einzelne Heizkörper integrieren können.
Welche Funktionen bietet die IMI Heimeier UH6 Klemmleiste für die Heizungssteuerung?
Die UH6 Klemmleiste von IMI Heimeier ist speziell für die präzise Raumtemperatursteuerung von Fußbodenheizungen konzipiert. Eine integrierte LED-Anzeige informiert über den Heizbetrieb. Zu den weiteren Funktionen gehören ein Pumpenschalter, ein Brennerschalter für den Heizungsterminalausgang sowie eine Funktion für Heizungs- und Pumpenverzögerung. Eine Pumpenschutzfunktion ist ebenfalls vorhanden. Über DIP-Schalter lassen sich Heizkreiszonen konfigurieren. Die Klemmleiste verfügt über einen Zeitschaltuhr-Eingang und eine Installationsprüffunktion.
Wie werden Zonen und Stellantriebe an der UH6 Klemmleiste angeschlossen?
Pro Klemmleiste können sechs Zonen verwaltet werden, wobei eine Zone auch für einen Heizkörper genutzt werden kann. Jede Zone unterstützt den Anschluss von ein bis vier Stellantrieben. Die Klemmleiste ist kompatibel mit neoStat Thermostaten und thermischen Stellantrieben des Typs EMOtec mit Stellungsanzeige (NC).
Wie erfolgt die Installation und welche Materialien werden verwendet?
Die IMI Heimeier UH6 Klemmleiste ist aus robustem ABS-Material in weißer Farbe gefertigt. Sie bietet eine Schutzart von IP20 gemäß EN 60529. Die Installation erfolgt unkompliziert auf einer DIN-Schiene, wobei kein Spezialwerkzeug erforderlich ist. Die Klemmleiste entspricht den Standards EN 60730-1 und IEC 60529.
Welche elektrischen Daten und Umgebungsbedingungen sind für den Betrieb relevant?
Die Spannungsversorgung der Klemmleiste erfolgt über einen Eingang von 230 VAC +/-10% 50/60Hz. Der Ausgang liefert 230 VAC mit maximal 3A. Die Relaislast beträgt maximal 3A, und die Gesamtlast von 5A je Klemmleiste darf nicht überschritten werden. Eine Sicherung vom Typ T5A ist integriert. Die Betriebstemperatur liegt zwischen 0 °C und +45 °C bei einer relativen Luftfeuchtigkeit von 25% bis 90% (nicht kondensierend). Die Lagertemperatur beträgt -10 °C bis +45 °C bei 15% bis 95% relativer Luftfeuchtigkeit (nicht kondensierend).
Technische Daten
- Anzahl der Zonen: 6
- Versorgungsspannung (Eingang): 230 VAC
- Ausgangsspannung: 230 VAC
- Max. Relaislast: 3 A
- Max. Gesamtlast: 5 A
- Schutzart: IP20
- Betriebstemperatur: 0 °C bis +45 °C
- Lagertemperatur: -10 °C bis +45 °C
- Material: ABS

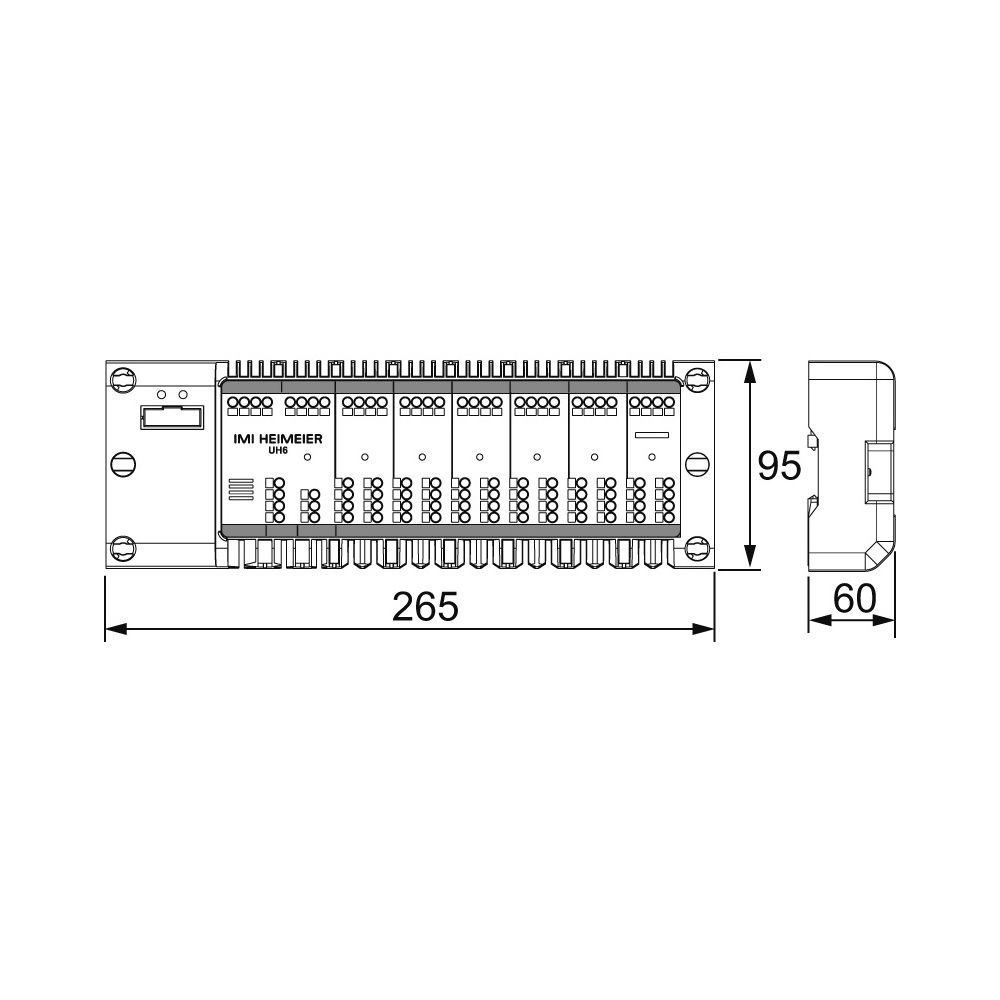

- Bauhöhe: 95 mm
- Baulänge: 265 mm
- Bautiefe: 60 mm
Die IMI Heimeier UH6 Klemmleiste bietet eine zentrale und zuverlässige Steuerung für Heizsysteme mit bis zu sechs Zonen. Ihre kabelgebundene Ausführung und die Kompatibilität mit 230 VAC machen sie zu einer robusten Komponente für die Raumtemperaturregelung von Fußbodenheizungen und Heizkörpern. Funktionen wie Pumpen- und Brennerschalter sowie die Pumpenschutzfunktion tragen zur effizienten und sicheren Steuerung bei.
Technische Daten
| Hersteller-Warengruppe | Smart Home Regelsysteme |
| Hersteller-Produktgruppe | IMI Heimeier |
| Hersteller-Artikelnummer | 1510-02.006 |
| Hersteller | Heimeier |
| Anschluss für externe Antenne | nein |
| Anzahl der Kanäle/Zone | 6 |
| Artikelnummer | IMI-1510-02.006 |
| Ausgangsspannung | 230 |
| Bauhöhe | 95 |
| Baulänge | 265 |
| Bautiefe | 60 |
| EAN-13 | 4024052076598 |
| Geeignet für Heizen | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Gewicht | 0,78 kg |
| Max Spannung der Kontakte | 230 |
| Mit Zeitschaltuhr | nein |
| Schutzart (IP) | IP20 |
| Smart Control | nein |
| Vernetzbar über Funk (optional) | nein |
| Vernetzbar über Funk (standardmäßig) | nein |
| Versorgungsspannung | 230 |
| WEEE-Nr. | 78857327 |
