Beschreibung

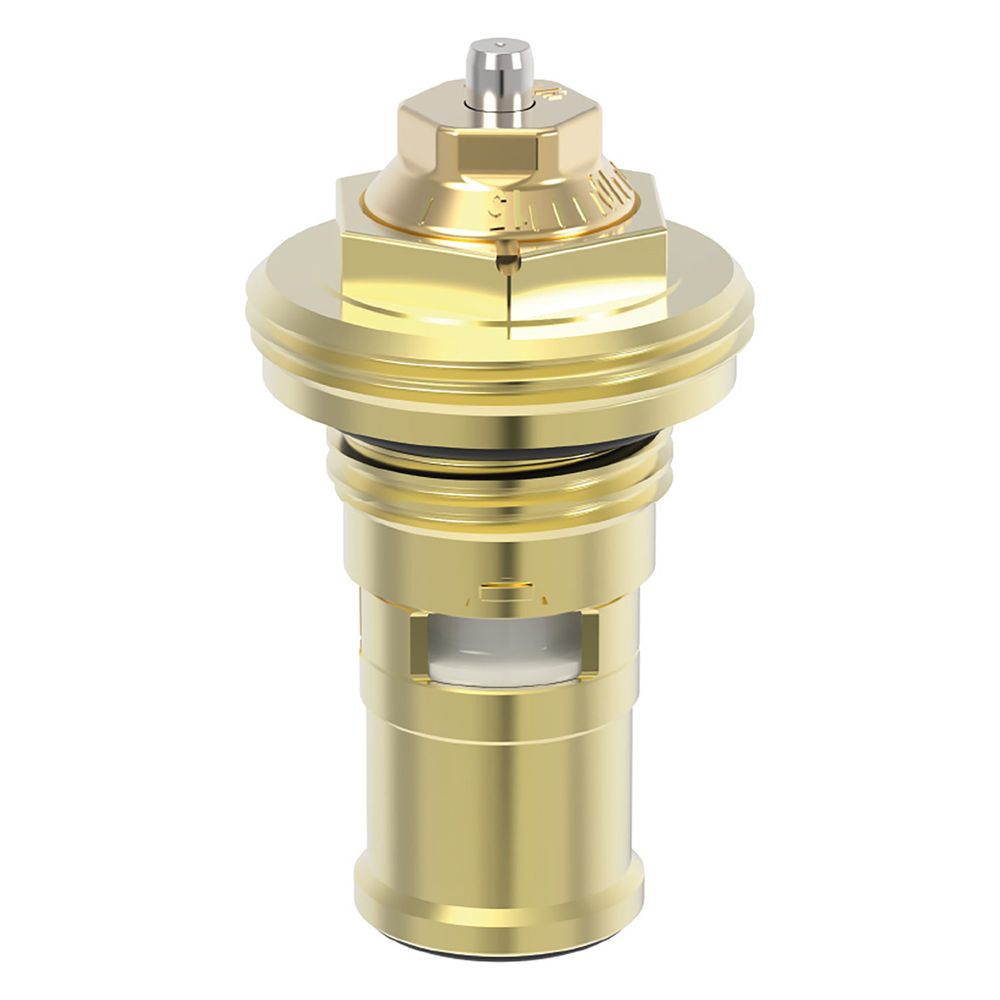

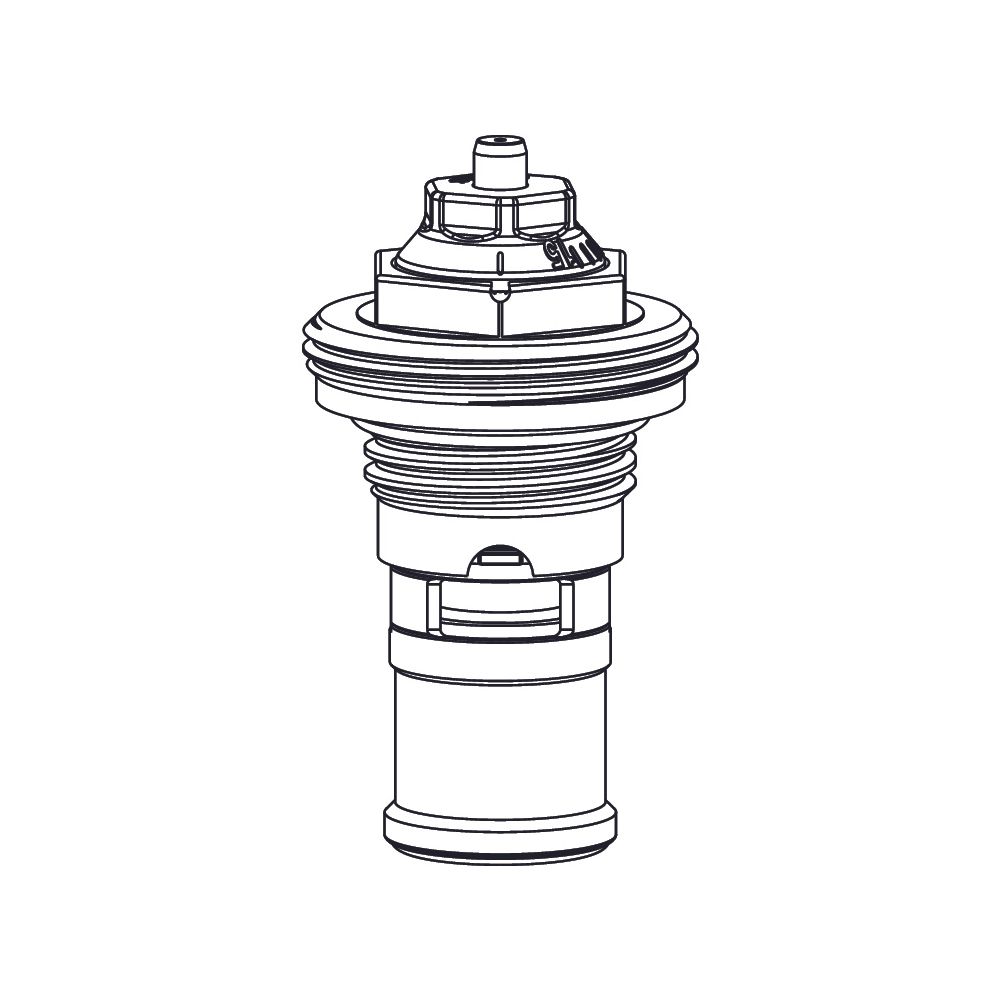

IMI Heimeier Thermostat-Oberteil Eclipse für Ventilheizkörper, für HM G 1/2" etc
Das IMI Heimeier Thermostat-Oberteil Eclipse ist speziell für Ventilheizkörper konzipiert und bietet eine automatische Durchflussregelung. Es ist passend für beispielsweise HM-Ventilheizkörper ab Baujahr 2004 mit einem Einschraubgewinde G 1/2. Dieses Oberteil vereinfacht den hydraulischen Abgleich und sorgt für eine präzise Heizwasserverteilung.
Wie wird der hydraulische Abgleich mit dem Eclipse Thermostat-Oberteil umgesetzt?
Der erforderliche Durchfluss für jeden Heizkörper wird direkt am Eclipse Thermostat-Oberteil eingestellt. Dies ermöglicht einen schnellen hydraulischen Abgleich mit nur einem Dreh. Der einmal eingestellte Durchflusswert wird nicht überschritten. Selbst bei einem Überangebot an Heizwasser, beispielsweise durch schließende Nachbarventile oder während der morgendlichen Aufheizphase, regelt das Eclipse Oberteil den Durchfluss automatisch auf den voreingestellten Wert.
Wie funktioniert die automatische Durchflussregelung im Betrieb?
Das Ventil regelt den Durchfluss unabhängig vom Differenzdruck. Dadurch entfallen komplexe Berechnungen zur Ermittlung der Einstellwerte. Die Regelung bleibt konstant auf den eingestellten Durchflusswert ausgerichtet, auch wenn sich die Druckverhältnisse im Heizsystem ändern.
Welche Merkmale bietet das Eclipse Thermostat-Oberteil?
Das Eclipse Thermostat-Oberteil ist mit einer Niro-Stahlspindel und doppelter O-Ring-Abdichtung ausgestattet. Es ist kompatibel mit allen Heimeier Thermostat-Köpfen und Stellantrieben und eignet sich für Ventilheizkörper, wie beispielsweise HM-Modelle ab Baujahr 2004. Der Durchfluss ist von 10 bis 150 l/h stufenlos einstellbar. Die Voreinstellung kann mit einem Einstellschlüssel oder einem Maulschlüssel der Größe SW 11 vorgenommen werden. Die Einstellwerte sind sowohl stirnseitig als auch seitlich gut ablesbar.
Technische Daten
- Max. Betriebstemperatur: 120 °C
- Min. Betriebstemperatur: 2 °C
- Nenndruck: PN 10
- Min. Differenzdruck (10-100 l/h): 10 kPa
- Min. Differenzdruck (100-150 l/h): 15 kPa
- Max. Differenzdruck: 60 kPa
- Durchflussbereich: 10 bis 150 l/h (stufenlos)

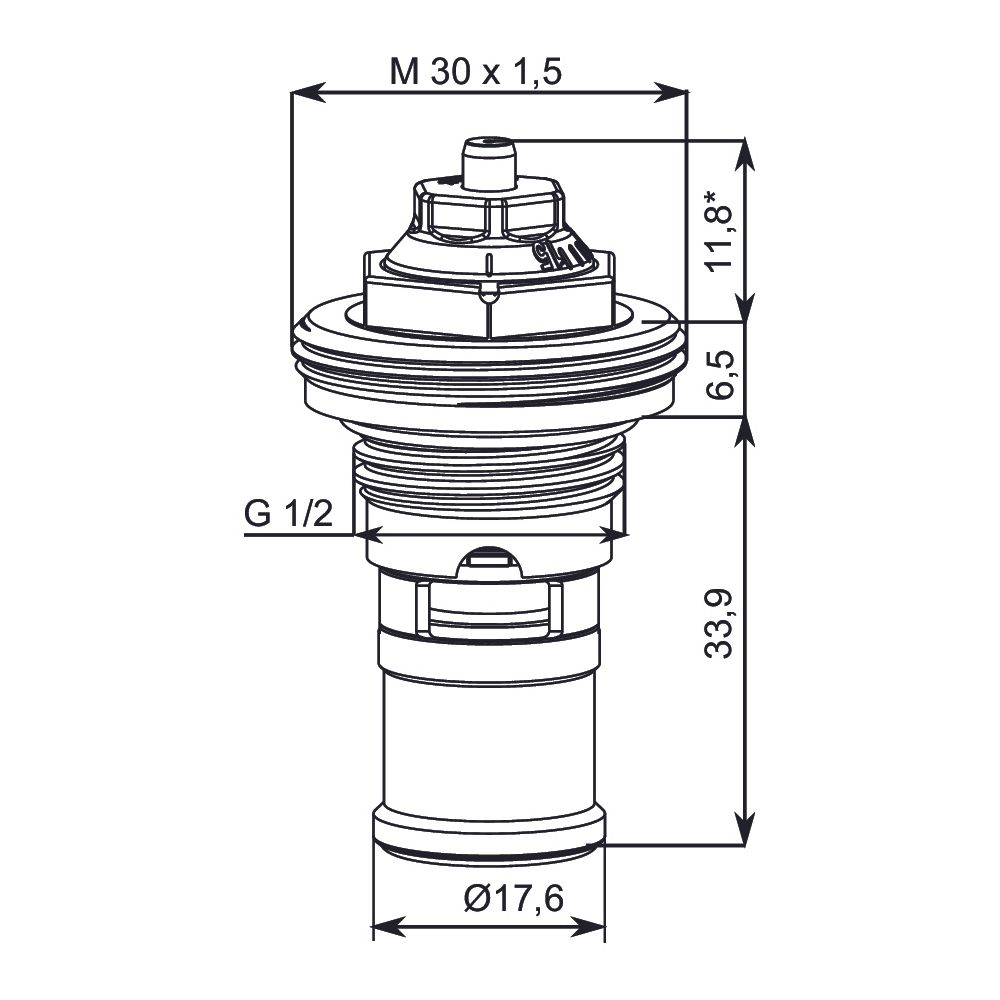

- Einschraubgewinde: G 1/2
Das IMI Heimeier Thermostat-Oberteil Eclipse bietet eine effiziente Lösung für die präzise Regelung des Heizwasserdurchflusses in Ventilheizkörpern. Mit seiner automatischen Durchflussregelung von 10 bis 150 l/h und der Unabhängigkeit vom Differenzdruck ermöglicht es einen optimierten hydraulischen Abgleich. Die einfache Einstellung und die Ablesbarkeit der Werte machen es zu einer zuverlässigen Komponente für moderne Heizsysteme, die in einem breiten Temperaturbereich von 2 °C bis 120 °C und bis zu einem Nenndruck von PN 10 einsetzbar ist.
Technische Daten
| Hersteller-Warengruppe | Oberteile |
| Hersteller-Produktgruppe | IMI Heimeier |
| Hersteller-Artikelnummer | 4385-00.300 |
| Hersteller | Heimeier |
| Artikelnummer | IMI-4385-00.300 |
| EAN-13 | 4024052090525 |
| Gewicht | 0,073 kg |
| WEEE-Nr. | 78857327 |
Downloads
IMI Hydronic Engineering Deutschland GmbH
Völlinghauser Weg
59597 Erwitte
Deutschland
59597 Erwitte
Deutschland
IMI Heimeier – der Experte für thermostatische Regelung
Der deutsche Hersteller IMI Heimeier ist aus der Branche für Heizung-, Lüftungs- und Klimatechnik nicht mehr wegzudenken. Längst ist die Marke auch zum globalen Technologieführer aufgestiegen und bietet mit einem enormen Produktprogramm innovative Lösungen für alle Anwendungen thermostatischer Regelung. Es gibt kaum eine Installationsanforderung, für die IMI Heimeier nicht die passende Komponente bereithält.
Vom Thermostat-Kopf bis hin zum Heizkörperventil liefert der deutsche Global Player Produkte, die mit allen gängigen Lösungen am Markt kompatibel sind. Dank exzellenter Produktstandards und einem einzigartigen Angebot für Regelkomponenten wie Raumthermostaten, Kugelhähnen oder Absperrventilen genießt die Marke seit je her einen ausgezeichneten Ruf im Handwerk. Zudem überzeugt IMI Heimeier mit einem breiten Produktportfolio für Zubehör und Ersatzteile, das nahezu alle Anforderungen der Heiztechnik abdeckt.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
