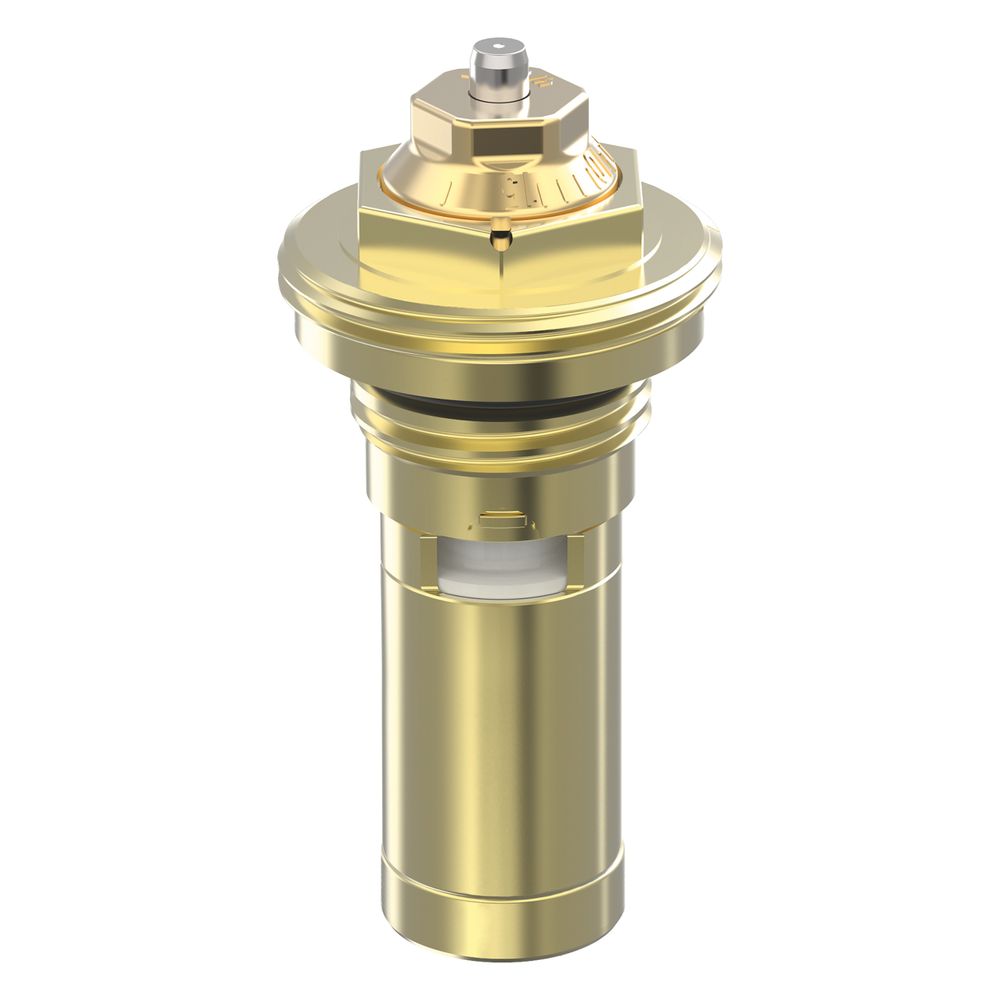

IMI Heimeier Thermostat-Oberteil Eclipse für Ventilheizkörper, für Stelrad G 1/2" etc

Das IMI Heimeier Thermostat-Oberteil Eclipse (Art.-Nr. 4382-00.300) ist speziell für Ventilheizkörper konzipiert und bietet eine automatische Durchflussregelung. Es ermöglicht einen einfachen hydraulischen Abgleich direkt am Heizkörper und ist kompatibel mit allen Heimeier Thermostat-Köpfen und Stellantrieben. Das Oberteil eignet sich unter anderem für Ventilheizkörper der Stelrad Radiator Group (Stelrad, Henrad, Termoteknik) und verfügt über ein Einschraubgewinde G 1/2.

Wie vereinfacht das Eclipse Thermostat-Oberteil den hydraulischen Abgleich?

Der erforderliche Durchfluss für jeden Heizkörper lässt sich direkt am Eclipse Thermostat-Oberteil einstellen. Dies ermöglicht einen schnellen hydraulischen Abgleich mit einem einzigen Dreh. Der eingestellte Durchfluss wird zuverlässig eingehalten und nicht überschritten. Auch bei einem Überangebot, beispielsweise durch schließende Nachbarventile oder während der morgendlichen Aufheizphase, regelt das Eclipse den Durchfluss automatisch auf den voreingestellten Wert. Das Ventil arbeitet unabhängig vom Differenzdruck, wodurch komplexe Berechnungen zur Ermittlung der Einstellwerte entfallen.

Welche Merkmale kennzeichnen die Konstruktion und Einstellung des Oberteils?

Das IMI Heimeier Eclipse Thermostat-Oberteil ist mit einer Niro-Stahlspindel und einer doppelten O-Ring-Abdichtung ausgestattet, was für Langlebigkeit und Dichtheit sorgt. Der Durchfluss ist stufenlos von 10 bis 150 l/h einstellbar. Die Voreinstellung kann mit einem Einstellschlüssel oder einem Maulschlüssel der Größe SW 11 vorgenommen werden. Die Einstellwerte sind sowohl stirnseitig als auch seitlich gut ablesbar.

Technische Daten

• Durchflussbereich: 10 bis 150 l/h (stufenlos)
• Max. Betriebstemperatur: 120 °C
• Min. Betriebstemperatur: 2 °C
• Nenndruck: PN 10
• Min. Differenzdruck (10-100 l/h): 10 kPa
• Min. Differenzdruck (100-150 l/h): 15 kPa
• Max. Differenzdruck: 60 kPa

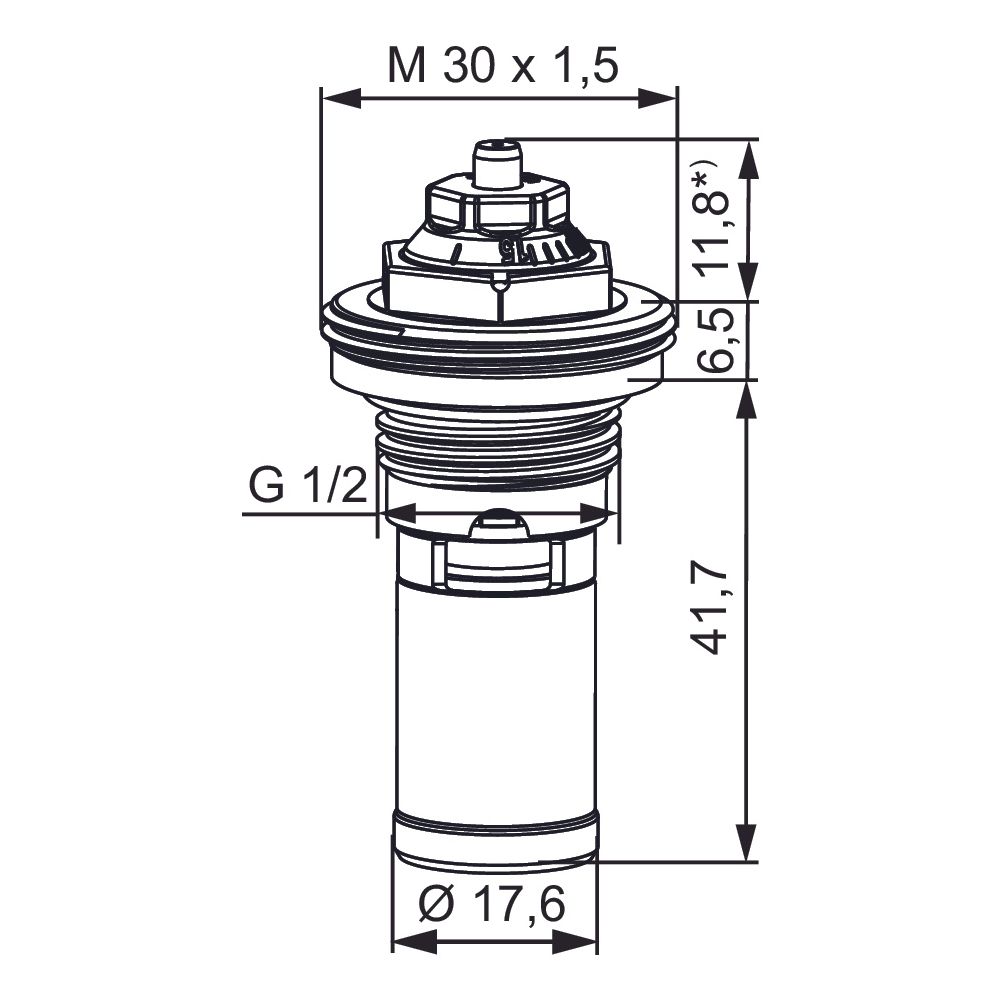

• Einschraubgewinde: G 1/2

Das IMI Heimeier Thermostat-Oberteil Eclipse (Art.-Nr. 4382-00.300) bietet eine effiziente Lösung für die präzise Regelung von Ventilheizkörpern. Durch die automatische Durchflussregelung und den stufenlos einstellbaren Durchfluss von 10 bis 150 l/h wird der hydraulische Abgleich vereinfacht und ein konstanter Durchfluss ermöglicht. Die robuste Konstruktion mit einer maximalen Betriebstemperatur von 120 °C und einem Nenndruck von PN 10 stellt eine zuverlässige Funktion im Heizsystem sicher.
