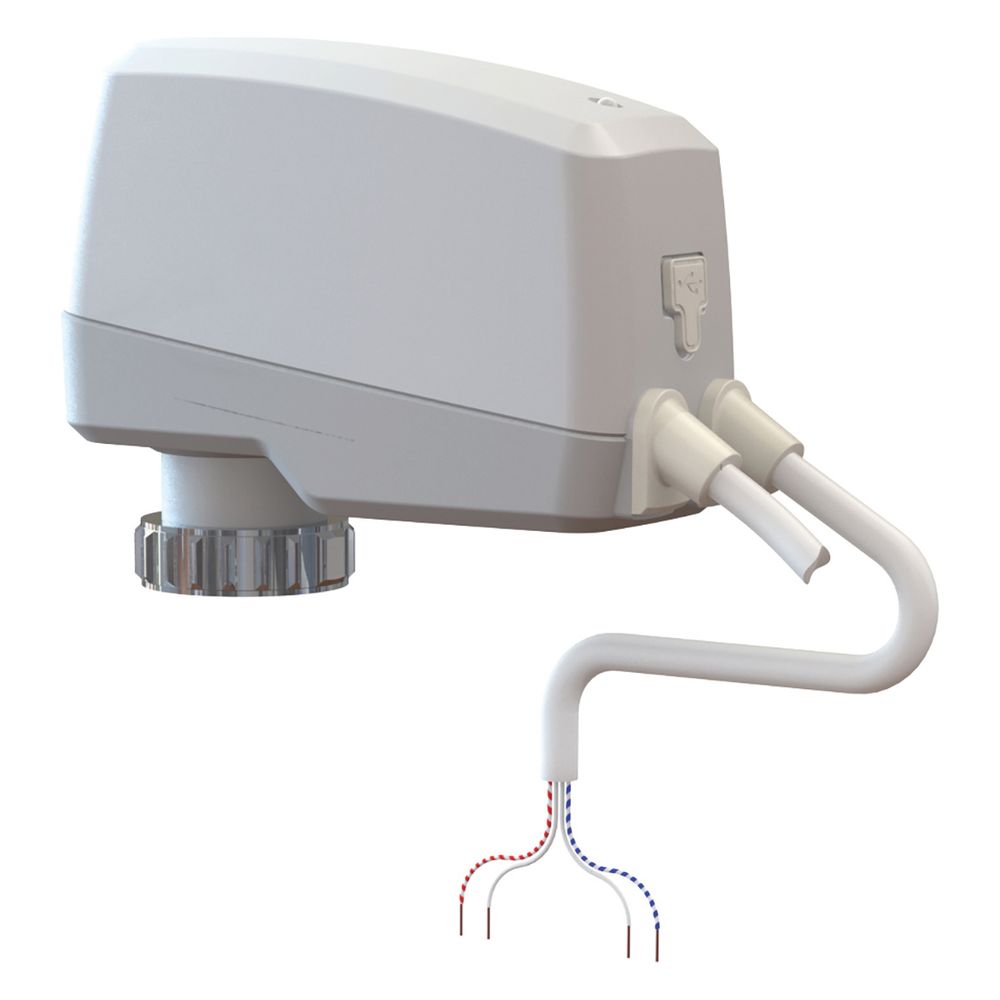

IMI TA motorischer Stellantrieb TA-Slider 160 2T, ohne Pt1000, stetig, 0-10V DC, Kabel 1m halogenfrei

Der IMI TA motorische Stellantrieb TA-Slider 160 2T ist ein digital konfigurierbarer Stellantrieb, der speziell für den Einsatz an druckunabhängigen Regel- und Regulierventilen (PIBCV) entwickelt wurde. Er ermöglicht die präzise Temperaturmessung und ist ideal zur Behebung kleiner Temperaturdifferenzen oder für den Change-Over-Betrieb. Die Ausführung erfolgt ohne PT1000 Fühler, welche separat bestellt werden müssen. Mit einem stetigen Eingangssignal von 0-10 V DC und einem 1 Meter langen, halogenfreien Kabel bietet dieser Stellantrieb eine flexible und zuverlässige Lösung für moderne hydraulische Regelungen.

Welche Einsatzbereiche deckt der TA-Slider 160 2T ab?

Der IMI TA-Slider 160 2T dient als Antrieb für druckunabhängige Regel- und Regulierventile (PIBCV) bei kleinen Verbrauchern. Er ist konzipiert, um geringe Temperaturdifferenzen (tVL – tRL) auszugleichen oder im Change-Over-Betrieb basierend auf der Vorlauftemperatur (tVL) oder der Temperaturdifferenz (ΔT) zu agieren. Die breite Palette an Einstellmöglichkeiten ermöglicht eine flexible Anpassung an die jeweiligen Gegebenheiten vor Ort.

Wie erfolgt die Konfiguration und Bedienung des Stellantriebs?

Die individuelle Anpassung aller Einstellungen des Stellantriebs ist komfortabel via Bluetooth und einem TA-Dongle über ein Smartphone möglich. Dies erleichtert auch das schnelle Vervielfältigen von Parametereinstellungen für baugleiche Stellantriebe. Eine Handbetätigung kann ebenfalls über den TA-Dongle erfolgen. Für die Inbetriebnahme und Wartung ist kein Spezialwerkzeug erforderlich.

Welche Funktionen zur Regelung und Diagnose sind integriert?

Der Stellantrieb bietet eine stetige Regelung und verfügt über Funktionen wie Hubanpassung und Selbsteinstellung für Ventile von IMI Hydronic Engineering. Eine Anzeige von Betriebsart, Status und Position ist vorhanden. Für die Sicherheit sind ein Ventilblockierschutz, eine Ventilblockage-Erkennung und eine Sicherheitsstellung im Fehlerfall integriert. Diagnosemöglichkeiten umfassen die Aufzeichnung der letzten 10 Fehler sowie eine umfassende Diagnose- und Protokollfunktion.

Welche technischen Spezifikationen sind für die Regelung relevant?

Der Stellantrieb arbeitet mit einem Eingangssignal von 0(2)-10 VDC und einem Innenwiderstand von 47 kOhm. Die Hysterese des Eingangssignals ist zwischen 0,1 und 0,5 VDC einstellbar und ein 0,33 Hz Tiefpassfilter ist integriert. Die Werkseinstellung für die stetige Regelung ist 0-10 VDC. Das Ausgangssignal beträgt ebenfalls 0(2)-10 VDC. Der Anschluss an das Ventil erfolgt über ein M30x1,5 Gewinde. Die Stellgeschwindigkeit liegt bei 10 s/mm und die Stellkraft bei 160 N.

Technische Daten

• Spannungsversorgung: 24 VAC/VDC
• Eingangssignal: 0(2)-10 VDC
• Stellgeschwindigkeit: 10 s/mm
• Stellkraft: 160 N
• Hub: 6,9 mm
• Medientemperatur: maximal 120 °C
• Umgebungstemperatur: 0 °C bis +50 °C
• Schutzart: IP54

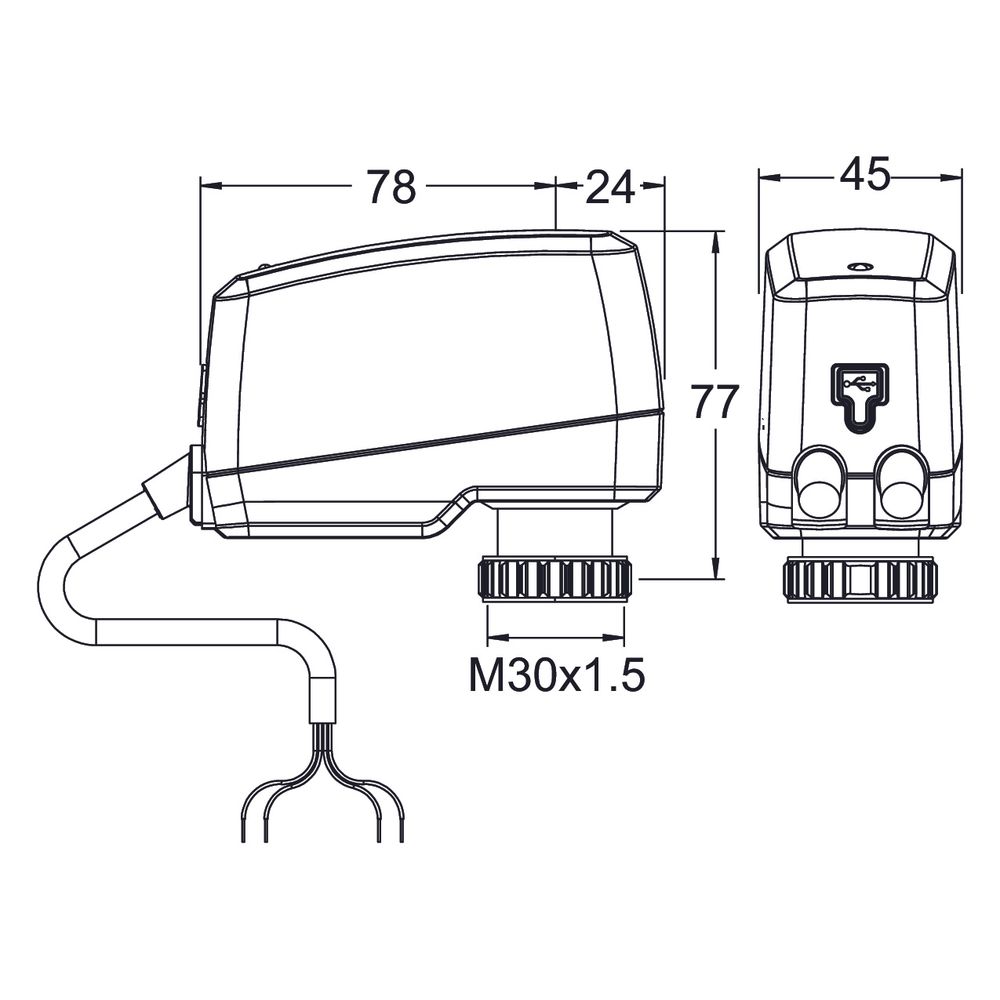

• Anschluss an Ventil: M30 x 1,5
• Kabellänge: 1 m

Der IMI TA motorische Stellantrieb TA-Slider 160 2T bietet eine präzise und flexible Lösung für die hydraulische Regelung in modernen Anlagen. Mit seiner digitalen Konfigurierbarkeit via Smartphone, der Möglichkeit zur Temperaturmessung und einer Stellkraft von 160 N trägt er zu einem effizienten hydraulischen Abgleich bei und unterstützt den zuverlässigen Betrieb von druckunabhängigen Regelventilen. Die Ausführung ohne PT1000 Fühler erfordert deren separate Bestellung, während das 1 Meter lange, halogenfreie Kabel eine einfache Installation ermöglicht.
