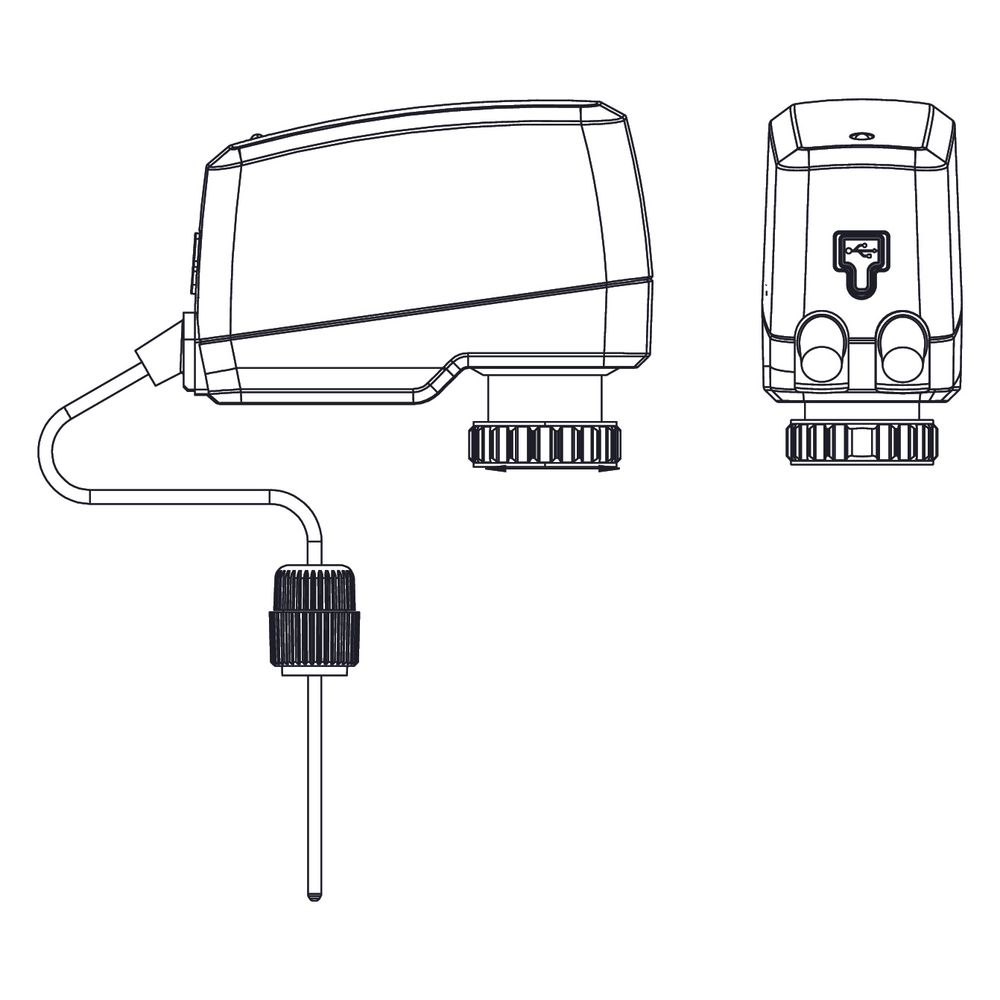

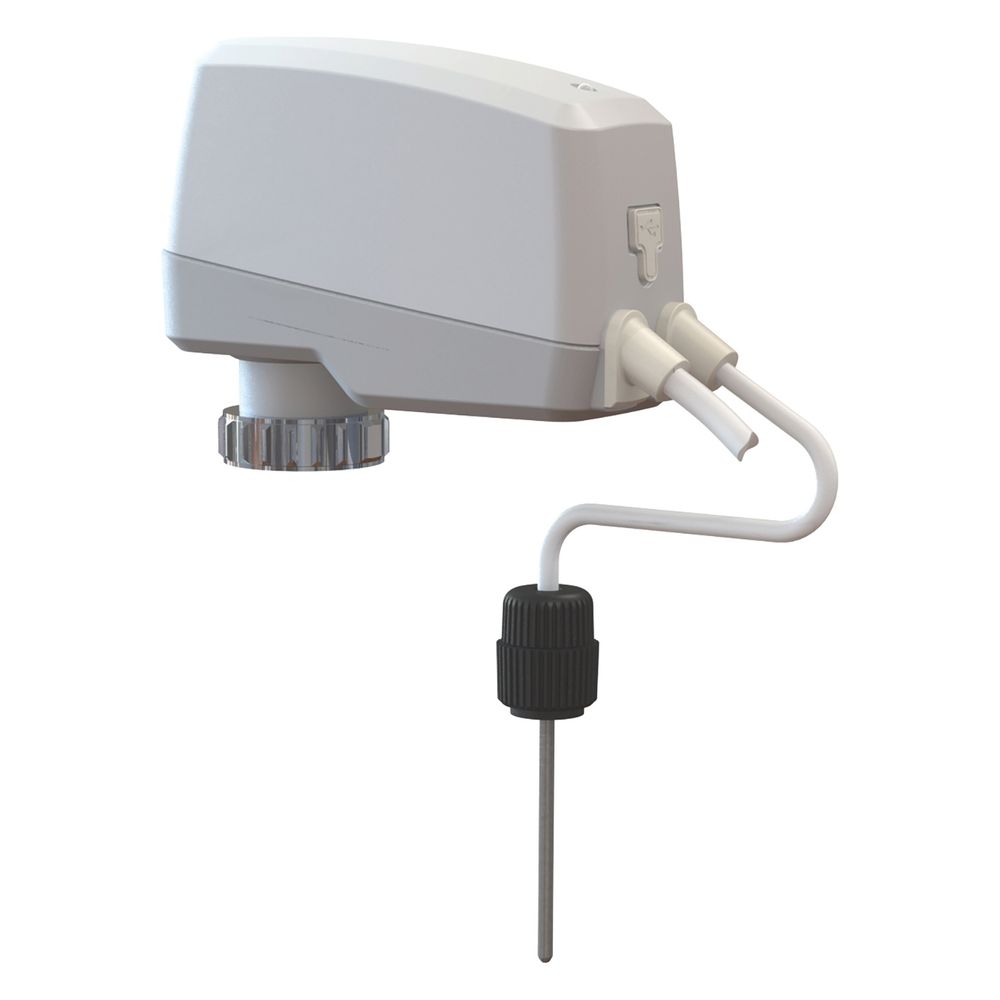

IMI TA motorischer Stellantrieb TA-Slider 160 T, mit Pt1000, stetig, 0-10V DC, Kabel 1m halogenfrei

Der IMI TA motorische Stellantrieb TA-Slider 160 T ist ein digital konfigurierbarer Stellantrieb mit integrierter Pt1000 Temperaturmessfunktion. Er ist für den Einsatz an druckunabhängigen Regel- und Regulierventilen (PIBCV) konzipiert und eignet sich ideal für kleine Verbraucher zur Behebung geringer Temperaturdifferenzen oder für den Change-Over-Betrieb, basierend auf der Vorlauftemperatur oder der Temperaturdifferenz. Mit einem halogenfreien 1m Kabel und einem stetigen 0-10V DC Steuersignal bietet er flexible Anwendungsmöglichkeiten.

Wie lässt sich der TA-Slider 160 T konfigurieren und anpassen?

Der TA-Slider 160 T ermöglicht eine individuelle Anpassung aller Einstellungen über ein Smartphone via Bluetooth und den optional erhältlichen TA-Dongle. Diese Konfigurationsmöglichkeit erlaubt eine flexible Anpassung an die Gegebenheiten vor Ort. Der frei programmierbare Digitaleingang, Relais und der einstellbare maximale Ventilhub eröffnen neue Möglichkeiten für moderne hydraulische Regelungen und den hydraulischen Abgleich. Parameter können mit dem TA-Dongle schnell auf baugleiche Stellantriebe übertragen werden.

Welche Regelungsfunktionen und Sicherheitsmerkmale bietet der Stellantrieb?

Der Stellantrieb unterstützt eine stetige Regelung und verfügt über Funktionen wie Hubanpassung, selbsteinstellende Stellkraft und eine einstellbare Hubbegrenzung. Ein Ventilblockierschutz und eine Ventilblockage-Erkennung tragen zur Betriebssicherheit bei. Im Fehlerfall ist eine Sicherheitsstellung vorgesehen. Die Anzeige von Betriebsart, Status und Position ermöglicht eine transparente Überwachung. Zudem sind eine automatische Change-Over Funktion und eine automatische Ventilhuberkennung integriert.

Wie erfolgt die Temperaturmessung und Diagnose?

Ein vormontierter PT1000 Fühler mit 160 mm Kabellänge ist zur Montage im Messnippel vorgesehen. Dieser ermöglicht das Auslesen von Vor- und Rücklauftemperatur sowie Delta T und unterstützt die Rücklauftemperaturbegrenzung. Diagnosefunktionen durch die Aufzeichnung der letzten zehn Fehler vereinfachen die Fehlersuche und ermöglichen eine schnelle Problembehebung.

Welche elektrischen Spezifikationen zeichnen den Stellantrieb aus?

Die Spannungsversorgung erfolgt mit 24 VAC/VDC +/-15% bei einer Frequenz von 50/60 Hz +/-3 Hz. Die Leistungsaufnahme beträgt im Betrieb weniger als 1,3 VA (VAC) bzw. 0,7 W (VDC) und im Standby weniger als 0,5 VA (VAC) bzw. 0,25 W (VDC). Das Eingangssignal ist 0(2)-10 VDC mit einem Ri von 47 kOhm. Die Hysterese des Eingangssignals ist zwischen 0,1 und 0,5 VDC einstellbar, ergänzt durch einen 0,33 Hz Tiefpassfilter. Das Ausgangssignal beträgt 0(2)-10 VDC, maximal 8 mA bei mindestens 1,25 kOhm.

Technische Daten

• Typ: TA-Slider 160 T
• Eingangssignal: 0(2)-10 VDC

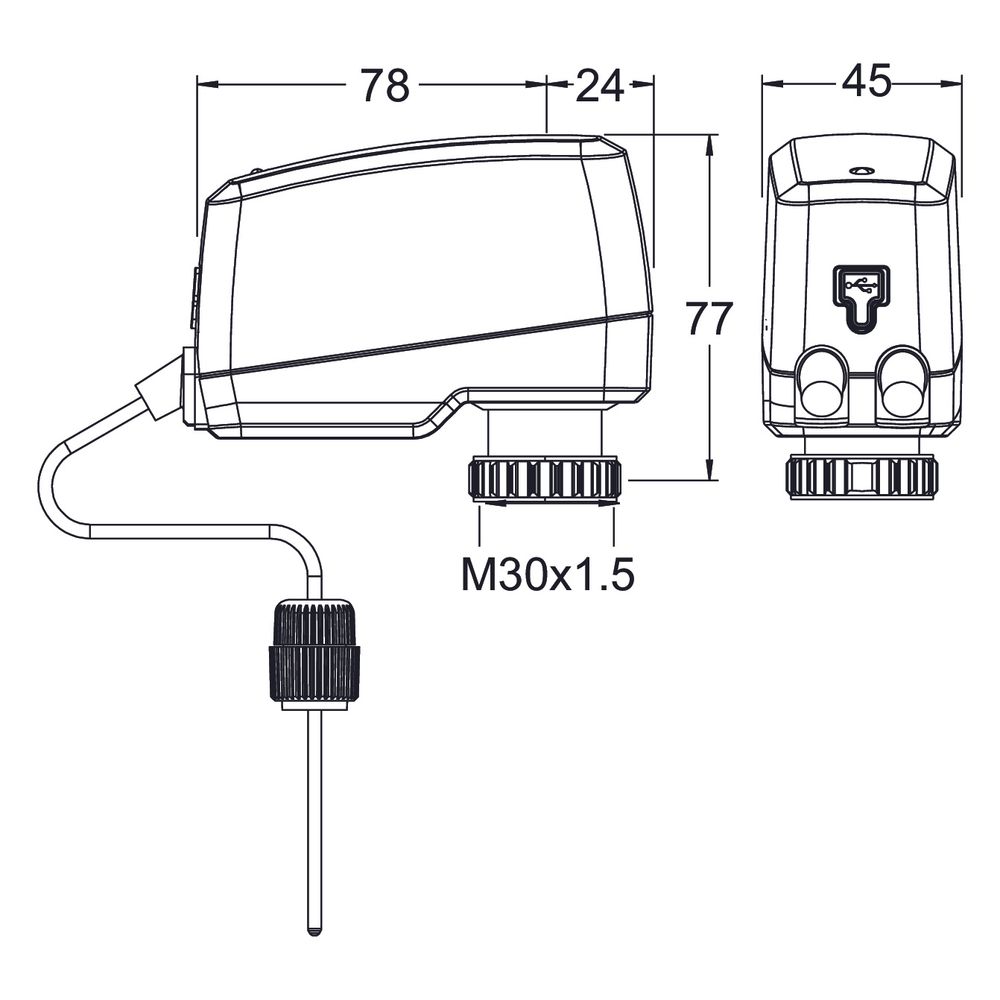

• Anschluss an Ventil: M30 x 1,5
• Netzspannung: 24 VAC/VDC
• Schutzart: IP54
• Stellgeschwindigkeit: 10 s/mm
• Stellkraft: 160 N
• Hublänge: 6,9 mm
• Medientemperatur (max.): 120 °C
• Umgebungstemperatur: 0 °C bis +50 °C

Der IMI TA TA-Slider 160 T Stellantrieb bietet eine präzise und flexible Lösung für die hydraulische Regelung in Heizungs- und Klimaanlagen. Mit seiner digitalen Konfigurierbarkeit, der integrierten Temperaturmessung und einer Stellkraft von 160 N ermöglicht er eine effiziente Steuerung. Die vielseitigen Einstellmöglichkeiten, die automatische Ventilhuberkennung und die Diagnosefunktionen unterstützen eine zuverlässige und anpassungsfähige Betriebsweise bei einer Hublänge von 6,9 mm und einer Stellgeschwindigkeit von 10 s/mm.

Lieferumfang

• 1x Stellantrieb TA-Slider 160 T
• 1x PT1000 Temperaturfühler
