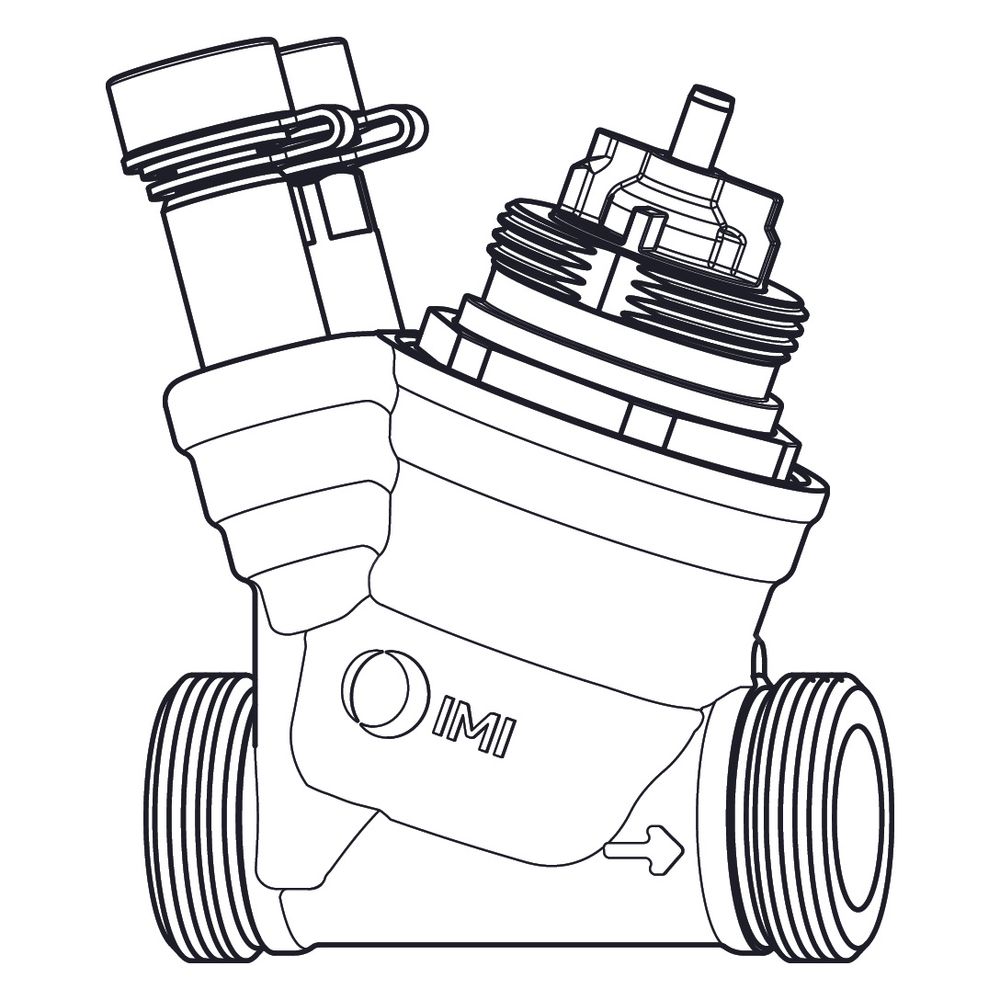

IMI TA Regel- und Regulierventil TA-Nano Plus, Außengewinde, druckunabhängig, DN 25, mit Messnippel

Das IMI TA Regel- und Regulierventil TA-Nano Plus AG ist ein druckunabhängiges Ventil für Heizungs- und Kältesysteme. Es kombiniert eine schlanke, kompakte Bauform mit Messnippeln zur Erfassung von Durchfluss, Temperatur und Druckverlust. Die stufenlose Einstellung des maximalen Durchflusses per Hand ermöglicht eine exakte hydronische Regelung und hilft, ein Überangebot bei kleinen Verbrauchern zu vermeiden.

Wie funktioniert die präzise Durchflussregelung und -messung?

Das TA-Nano Plus Ventil arbeitet druckunabhängig und ermöglicht durch seinen einstellbaren maximalen Durchfluss individuelle Durchflussmengen. Dies verhindert zu hohe Durchflüsse und erreicht so eine exakte hydronische Regelung. Die lineare Regel-Charakteristik und die einfache Durchflusseinstellung direkt am Produkt unterstützen die praktische Auslegung im Betrieb. Mit den integrierten Messnippeln können Durchfluss, Temperatur und Druckverlust gemessen werden. In Verbindung mit Einregulierungscomputern sind umfassende Messmethoden und Diagnosen möglich. Der Durchfluss (q max) lässt sich stufenlos im Bereich von 220 bis 2200 l/h einstellen.

Welche Vorteile bietet die Handhabung und Montage?

Die Ventilvoreinstellung ist sichtbar, auch wenn der Antrieb montiert ist, und eine einfache Ventilidentifikation erfolgt über Farbkennzeichnung. Eine Absperrung kann ohne Werkzeug durchgeführt werden. Zusätzlich ist eine Spülfunktion vorgesehen. Das Ventil ist dichtschließend (Klasse VI entsprechend EN 60534-4) und ermöglicht eine Montage in allen Montagelagen. Der Zugang zu allen Funktionen befindet sich auf der Stellantrieb-Seite.

Aus welchen Materialien besteht das TA-Nano Plus Ventil?

Das Ventilgehäuse des TA-Nano Plus ist aus korrosionsbeständigem, entzinkungsfreiem AMETAL-C gefertigt. Die Spindel besteht aus rostfreiem Stahl. Der Ventileinsatz ist ebenfalls aus AMETAL und der Kegel aus PPS gefertigt. Die Spindeldichtung wird durch einen O-Ring aus EPDM realisiert, während die Feder aus rostfreiem Stahl und die Membrane aus EPDM bestehen. Diese Materialauswahl sichert eine zuverlässige Funktion und Beständigkeit in Heizungs- und Kältesystemen.

Technische Daten

• Nenndurchmesser: DN 25
• Nenndruck: PN 25
• Max. Differenzdruck: 600 kPa
• Min. Differenzdruck: 25 kPa
• Betriebstemperatur: -10 °C bis +120 °C
• Volumenstrom (q max): 220-2200 l/h
• Ventilhub: 4 mm

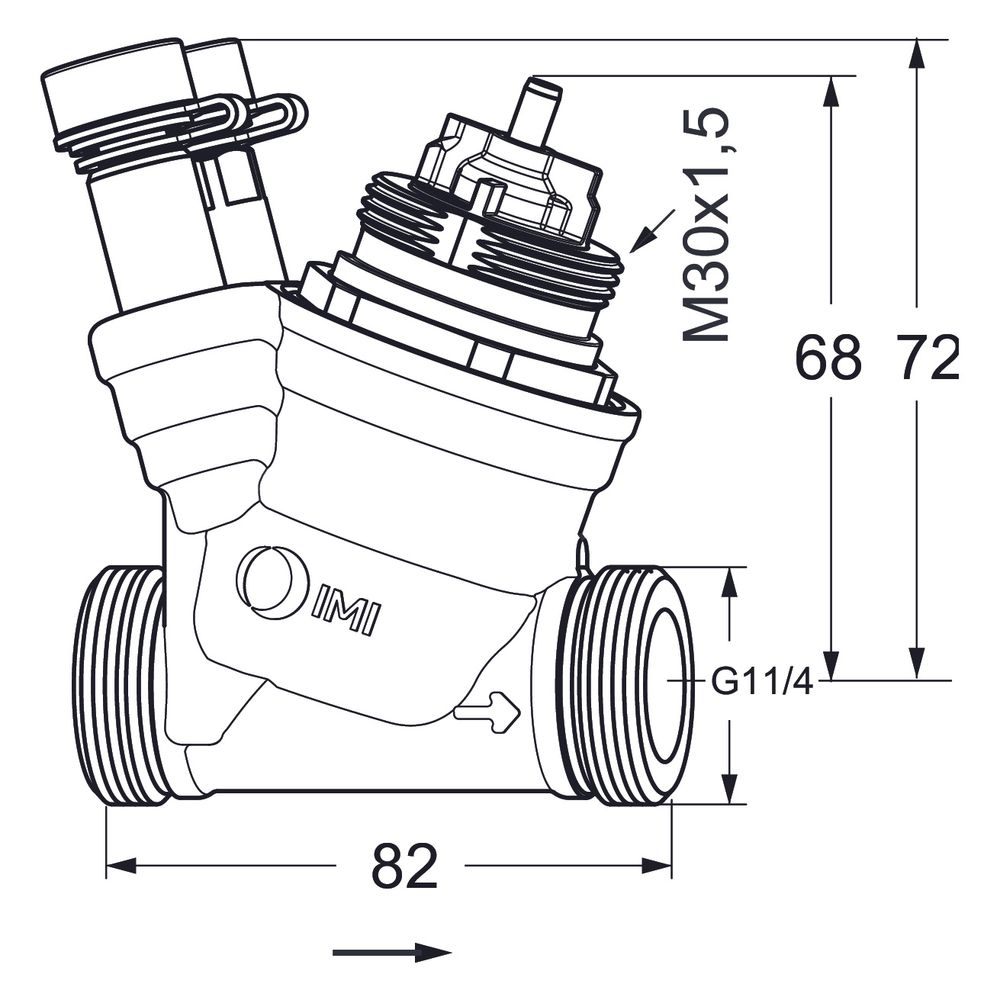

• Stellantrieb-Anschluss: M30x1,5
• Anschlüsse: Außengewinde nach ISO 228 (G 1 1/4)
• Werkstoff Gehäuse: AMETAL-C

Das IMI TA Regel- und Regulierventil TA-Nano Plus bietet eine zuverlässige und präzise Lösung für die hydronische Regelung in Heizungs- und Kältesystemen. Mit einem Nenndurchmesser von DN 25 und einer Druckstufe von PN 25 ist es für anspruchsvolle Anwendungen geeignet. Die stufenlose Durchflusseinstellung von 220-2200 l/h und der breite Betriebstemperaturbereich von -10 °C bis +120 °C unterstreichen die Flexibilität und Leistungsfähigkeit dieses Ventils. Die robuste Bauweise aus AMETAL-C und die integrierten Messnippel ermöglichen eine effiziente Systemoptimierung und langfristige Betriebssicherheit.
