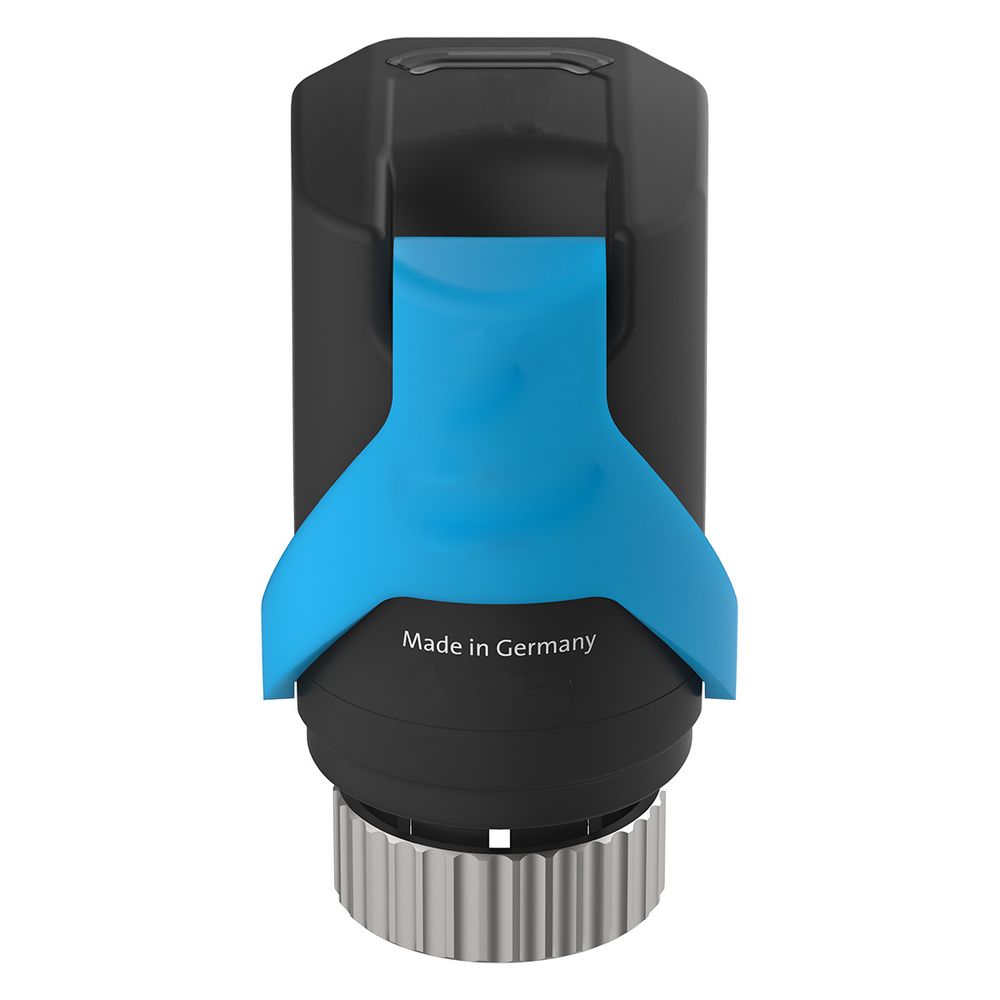

Glen Dimplex Regelantrieb, für Heizkreisverteiler VHK 230V M30x1,5mm IP54

Der GD Regelantrieb für VHK - ETS VHK Heizkreiserweiterung 4-fach von Glen Dimplex ist ein intelligenter, autonomer elektrothermischer Regelantrieb mit 230 V Spannung. Er ist speziell für den automatischen hydraulischen Abgleich der Heiz- und Kühlkreise in Flächenheizungs- und Kühlsystemen konzipiert und eignet sich für die Montage an Heizkreisverteilern mit Aufnahmegewinde M30x1,5. Mit kompakten Maßen von 47x80x53 mm (BxHxT) und einem Gewicht von 0,2 kg ist das Gerät platzsparend und flexibel einsetzbar. Eine integrierte LED-Anzeige informiert über Betriebszustände, während eine Vorlauftemperaturbegrenzung von 60 °C für zusätzliche Sicherheit sorgt.

Wie funktioniert der GD Regelantrieb?

Der Regelantrieb arbeitet elektrothermisch und erfasst sowohl die Vor- als auch die Rücklauftemperatur über integrierte NTC-Fühler mit Befestigungs-Clips. Die Steuerung erfolgt autonom und ermöglicht so den automatischen hydraulischen Abgleich der angeschlossenen Heiz- oder Kühlkreise. Die integrierte LED-Anzeige informiert über verschiedene Betriebszustände und Statusmeldungen, was die Überwachung erleichtert. Die Schließ- und Öffnungszeit beträgt etwa 3 Minuten, wobei der Antrieb eine Stellkraft von 110 N aufbringt.

Welche Sicherheits- und Schutzfunktionen bietet der Regelantrieb?

Der Regelantrieb verfügt über eine elektronische Sicherheitsfunktion mit Betriebsart NO/NC, abhängig von der Montageart. Er ist stromlos geschlossen und besitzt eine automatische Reinigungsfunktion, die den Betrieb auch bei längeren Stillstandszeiten unterstützt. Die integrierte Vorlauftemperaturbegrenzung ist auf 60 °C eingestellt, wobei die Medientemperatur im Bereich von 10 bis 95 °C liegt. Die Schutzart IP54 bietet einen zuverlässigen Schutz gegen Staub und Spritzwasser, und das Gehäuse besteht aus robustem Kunststoff.

Wie ist der Regelantrieb montiert und angeschlossen?

Die Montage des Regelantriebs erfolgt an Heizkreisverteilern mit einem Aufnahmegewinde von M30x1,5. Die Einbaulage ist beliebig, was flexible Installationsmöglichkeiten bietet. Die NTC-Fühler für Vor- und Rücklauf sind bereits fertig am Regelantrieb montiert und verfügen über eine Kabellänge von 1 Meter. Die Anschlussleitung des Geräts ist 0,5 Meter lang und zweipolig ausgeführt. Die Kommunikation erfolgt über den RS-485-Bus mit KNX-Protokoll, was eine Integration in moderne Gebäudesteuerungen ermöglicht.

Welche technischen Eigenschaften zeichnen den Regelantrieb aus?

Der Regelantrieb arbeitet mit einer Netzspannung von 230 V AC und hat eine maximale elektrische Leistungsaufnahme von 1,7 W im Betrieb sowie im Stillstand. Die Hublänge beträgt 3,5 mm, und der Antrieb ist rotierend ausgeführt. Die zulässige Umgebungstemperatur liegt zwischen 0 und 50 °C, bei einer relativen Luftfeuchtigkeit von 10 bis 100 Prozent. Die Regelungsart ist modulierend, was eine präzise Steuerung der Heiz- und Kühlkreise ermöglicht.

Technische Daten

• Anschluss an Ventil: M30 x 1,5
• Bauhöhe: 80 mm
• Baulänge: 47 mm
• Bautiefe: 53 mm
• Gewicht: 0,2 kg
• Stellkraft: 110 N
• Schutzart: IP54
• Netzspannung: 230 V AC
• Leistungsaufnahme: 1,7 W
• Hublänge: 3,5 mm
• Medientemperatur: 10 - 95 °C

Der Glen Dimplex GD Regelantrieb für VHK - ETS VHK bietet eine zuverlässige und präzise Lösung für den hydraulischen Abgleich in Flächenheizungs- und Kühlsystemen. Mit seiner 230 V Spannungsversorgung, der einfachen Montage über M30x1,5 Gewinde und der robusten IP54 Schutzart ist er für vielfältige Installationen geeignet. Die automatische Reinigungsfunktion, die integrierte Vorlauftemperaturbegrenzung auf 60 °C und die Stellkraft von 110 N unterstützen eine effiziente und sichere Regelung der Heizkreise.
