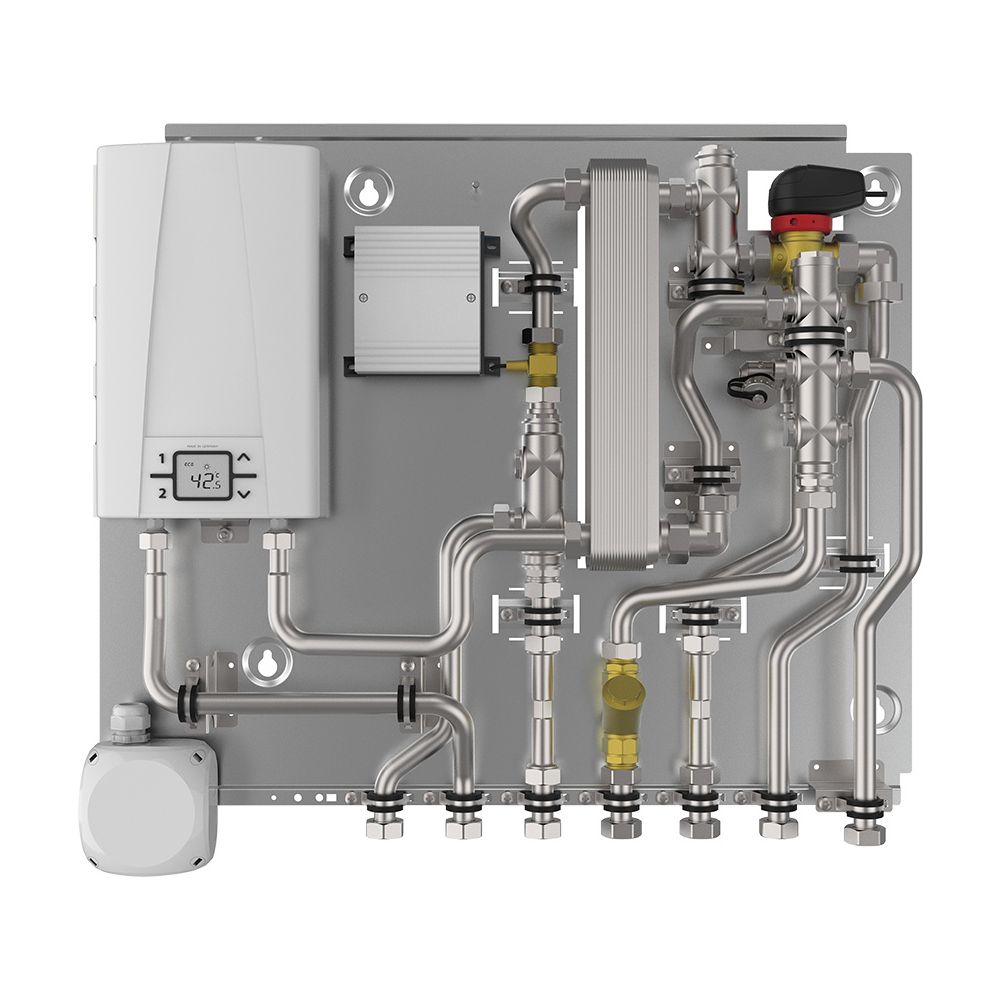

Glen Dimplex Wassererwärmungsstation TWES HY1, bis 12l/min hygienische Trinkwassererwärmung 20-60 Grad C
Die GD Wassererwärmungsstation TWES HY1 von Glen Dimplex ist eine effiziente Lösung für die hygienische Trinkwassererwärmung in Gebäuden. Diese Trinkwassererwärmungsstation der Größe L ist mit einer elektrischen Nachheizung im 2-Leiter-System ausgestattet. Sie eignet sich besonders für Gebäude mit Flächenheizungen und Niedertemperaturheizungen, da sie speziell für niedrige Vorlauftemperaturen konzipiert wurde. Mit einer hohen Zapfleistung von 12 Litern pro Minute und einem integrierten Durchlauferhitzer ermöglicht sie eine zuverlässige Warmwasserversorgung. Die Station kann wahlweise in einem Auf- oder Unterputzschrank montiert werden.
Wie funktioniert die hygienische Trinkwassererwärmung der TWES HY1?
Die Wassererwärmungsstation TWES HY1 verfügt über ein speziell für niedrige Vorlauftemperaturen geeignetes Hydraulikmodul. Ein integrierter Durchlauferhitzer mit einer maximalen Leistung von 13,5 kW erhöht die Wassertemperatur bedarfsgerecht. Das thermische Modul stellt durch eine integrierte Regelungseinheit eine permanente Vorlauf- und konstante Zapftemperatur sicher. Die Warmwassertemperatur lässt sich individuell im Bereich von 20 bis 60 °C einstellen. Eine Komfortschaltung für Warmspülen der Heizungsseite ist ebenfalls vorhanden, um hygienische Bedingungen zu unterstützen. Die maximale Zapftemperatur beträgt 60 °C.
Welche Materialien und Komponenten sind verbaut?
Die Heizungsseite der Station ist mit einer Verrohrung aus Edelstahl 1.4301 und einem edelstahlgelöteten Plattenwärmeübertrager mit 20 Platten ausgestattet. Ein Umschaltventil für Trinkwasser und Heizung sowie ein Schmutzfänger im Vorlauf sind integriert. Zudem ist ein Warmhaltemodul vorhanden. Auf der Warmwasserseite kommt eine Verrohrung aus lebensmittelechtem Edelstahl 1.4401 zum Einsatz, ergänzt durch einen Volumenstromsensor vom Typ Turbine. Der Wärmetauscher ist vollversiegelt, und das Material ist rostfreier Stahl.
Welche technischen Spezifikationen und Anschlüsse sind relevant?
Die Heizungsseite der Wassererwärmungsstation ist für eine maximale Betriebstemperatur von 45 °C und einen maximalen Betriebsdruck von 4 bar ausgelegt. Die Warmwasserseite erlaubt eine maximale Zapftemperatur von 60 °C und einen maximalen Betriebsdruck von 10 bar. Der integrierte Durchlauferhitzer hat eine Nennleistung von 13,5 kW und ist für einen Nennüberdruck von 10 bar sowie einen Durchfluss von 2,0 bis 15 l/min ausgelegt. Der Einstellbereich liegt zwischen 20 und 60 °C, und die Schutzart beträgt IP 25. Der elektrische Anschluss des Moduls erfolgt über 1/N/PE, ~230 V, 50 Hz (Schutzart IP 24), während der Durchlauferhitzer einen Anschluss von 3/PE, ~400 V, 50 Hz benötigt. Ein Absperrkugelhahn ist im Trinkwasserkreis vorhanden.
Welche Montage- und Erweiterungsmöglichkeiten bietet die Station?
Die TWES HY1 ist modular aufgebaut und kann wahlweise in Auf- oder Unterputzschränken montiert werden. Ein Einbauplatz für einen Wärmezähler (G 3/4 Zoll AG - 110 mm) ist vorhanden, ebenso ein Einbaustück für Fühler mit einem Durchmesser von 5 bis 5,2 mm. Die Station kann mittels Erweiterungsmodulen zu einer Wohnungsstation ausgebaut werden.
Technische Daten
- Bauhöhe: 615 mm
- Baulänge: 680 mm
- Bautiefe: 109 mm
- Gewicht: 11,4 kg
- Nennleistung Durchlauferhitzer: 13,5 kW
- Zapfleistung: 12 l/min
- Einstellbereich Warmwassertemperatur: 20 - 60 °C
- Max. Betriebsdruck Warmwasserseite: 10 bar
- Max. Betriebsdruck Heizungsseite: 4 bar
- Max. Vorlauftemperatur: 75 °C
Die GD Wassererwärmungsstation TWES HY1 stellt eine zuverlässige und hygienische Lösung zur Warmwasserbereitung dar, insbesondere für Gebäude mit modernen Heizsystemen und niedrigen Vorlauftemperaturen. Mit einer Nennleistung von 13,5 kW und einer Zapfleistung von bis zu 12 Litern pro Minute ermöglicht sie eine effiziente und komfortable Warmwasserversorgung. Die individuelle Temperatureinstellung und die modulare Bauweise unterstreichen die Flexibilität dieser Station.
Technische Daten
| Hersteller-Warengruppe | Warmwasser-Geräte |
| Hersteller-Produktgruppe | Warmwassergeräte |
| Hersteller-Modellnummer | TWES HY1 |
| Hersteller-Artikelnummer | 382580 |
| Hersteller | Dimplex |
| Absperrkugelhahn im Trinkwasserkreis | ja |
| Anschluss kaltes Trinkwasser | Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) |
| Anschluss Rücklauf | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschluss Speicher | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschluss Vorlauf | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschluss Warmwasser | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschlussspannung | 400 |
| Artikelnummer | DIMPLEX-382580 |
| Aufladepumpe (Zentralheizung) | nein |
| Ausführung Temperatursensor | Pt1000 |
| Bauhöhe | 615 |
| Baulänge | 680 |
| Bautiefe | 109 |
| Dreiwege-Drosselklappe | nein |
| EAN-13 | 4015627382589 |
| Einstellbereich Temperatur heißes Leitungswasser | 20 - 60 |
| Gewicht | 12,6 kg |
| Größe Anschluss Speicher | 3/4 Zoll (20) |
| Kapazität heißes Leitungswasser bei 40 °C Dauerbetrieb | 12 |
| Legionellenüberwachung | nein |
| Material austauschbar | rostfreier Stahl |
| Max Arbeitsdruck | 4 |
| Max Vorlauftemperatur | 75 |
| Mit thermischer Isolierung | nein |
| Mit Zirkulationsanschluss | nein |
| Montage | Wand |
| Nenndurchmesser Kaltwasseranschluss | 3/4 Zoll (20) |
| Nenndurchmesser Rücklauf | 3/4 Zoll (20) |
| Nenndurchmesser Warmwasseranschluss | 3/4 Zoll (20) |
| Nenndurchmesser Zufuhr | 3/4 Zoll (20) |
| Nennleistung | 13,5 |
| Regelung | ja |
| Sicherheitsventil im Trinkwasserkreis | nein |
| Trinkwasserpumpe | nein |
| Volumenstromsensor | Turbine |
| Werkstoff Lotmaterial Wärmetauscher | rostfreier Stahl |
| Wärmetauscher vollversiegelt | ja |
| WEEE-Nr. | 26295273 |
