Glen Dimplex Aufputzgehäuse APG L, für Trinkwasserbereitung und Heizung TWES HY und HYplus, Weiß

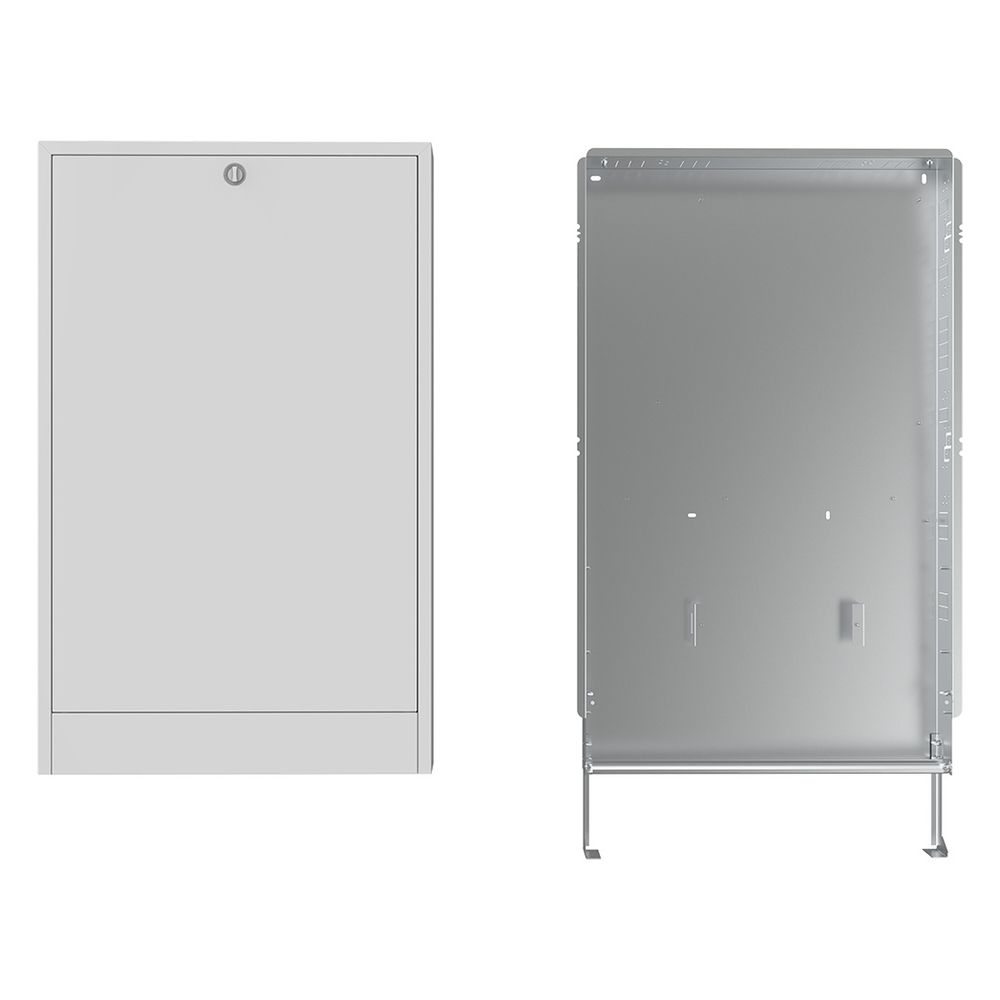

Das GD Aufputzgehäuse TWES(HY)(+) APG L von Glen Dimplex ist ein Montage- und Installationsschrank, der speziell für die Aufputzmontage von Systemen zur Trinkwasserbereitung und Heizungsverteilung konzipiert wurde. Es ermöglicht den variablen und sicheren Einbau verschiedener Module für die Trinkwasserbereitung sowie Hydraulikmodule für den Anschluss von bis zu 9 Heizkreisen. Gefertigt aus feuerverzinktem Stahlblech und in Weiß (RAL 9016) lackiert, bietet es eine robuste und optisch ansprechende Lösung. Die Außenmaße betragen 731 mm in der Breite, 1186 bis 1346 mm in der Höhe und 130 mm in der Tiefe.

Wofür ist das GD Aufputzgehäuse konzipiert?

Das Aufputzgehäuse APG L dient als zentraler Montage- und Installationsschrank für die Aufputzmontage. Es ist ideal für die Integration von Modulen zur Trinkwasserbereitung und allen Hydraulikmodulen, die den Anschluss von 2 bis zu 9 Heizkreisen ermöglichen. Zusätzlich sind Aufnahmepunkte für elektrische Anschlusskomponenten vorgesehen. Die durchdachte Konstruktion unterstützt einen einfachen, variablen und sicheren Einbau der verschiedenen Systemkomponenten.

Welche Merkmale zeichnen das Gehäuse aus?

Das Gehäuse besteht aus einer Einbauzarge und einer Frontblende, die aus feuerverzinktem Stahlblech gefertigt sind. Alle sichtbaren Teile sind in Weiß (RAL 9016) lackiert, was eine harmonische Integration in unterschiedliche Umgebungen ermöglicht. Eine Montageplatte ist integriert, und das Gehäuse verfügt über Aussparungen für Leitungen, um eine ordentliche Kabelführung zu ermöglichen. Die internen Schrankfüße sind bis zu 160 mm ausziehbar, was eine flexible Anpassung der Komponentenhöhe im Inneren erlaubt. Es ist mit einer Tür ausgestattet.

Wie sind die Abmessungen und Montageeigenschaften des Aufputzgehäuses?

Die Einbauzarge des Gehäuses misst 724 mm in der Breite, 1180 bis 1340 mm in der Höhe und 110 mm in der Tiefe. Komplett mit der Aufputzhaube betragen die Außenmaße 731 mm in der Breite, 1186 bis 1346 mm in der Höhe und 130 mm in der Tiefe. Das Gesamtgewicht des Gehäuses beträgt 21,7 kg. Es ist ausschließlich für die Wandmontage als Aufputzgehäuse vorgesehen und nicht für die Bodenmontage oder den Wandeinbau geeignet.

Technische Daten

• Baulänge: 731 mm
• Bauhöhe: 1186 - 1346 mm
• Bautiefe: 130 mm
• Gewicht: 21,7 kg
• Farbe: Weiß (RAL 9016)
• Werkstoff: Stahl (feuerverzinkt, lackiert)
• Montageart: Aufputz, Wandmontage
• Anzahl Heizkreise: bis zu 9
• Schrankfüße: ausziehbar bis 160 mm
• Anzahl Türen: 1

Das GD Aufputzgehäuse TWES(HY)(+) APG L bietet eine robuste und flexible Lösung für die zentrale Unterbringung von Trinkwasserbereitungs- und Heizungsverteilungsmodulen. Mit seiner stabilen Konstruktion aus feuerverzinktem Stahlblech, der weißen Lackierung in RAL 9016 und den variablen Abmessungen von 731 mm Baulänge, 1186 mm bis 1346 mm Bauhöhe und 130 mm Bautiefe, ermöglicht es eine effiziente und ordentliche Systemintegration für bis zu 9 Heizkreise. Die durchdachte Ausstattung mit vorbereiteten Aufnahmepunkten und ausziehbaren Schrankfüßen erleichtert die Installation und Wartung.
