Beschreibung

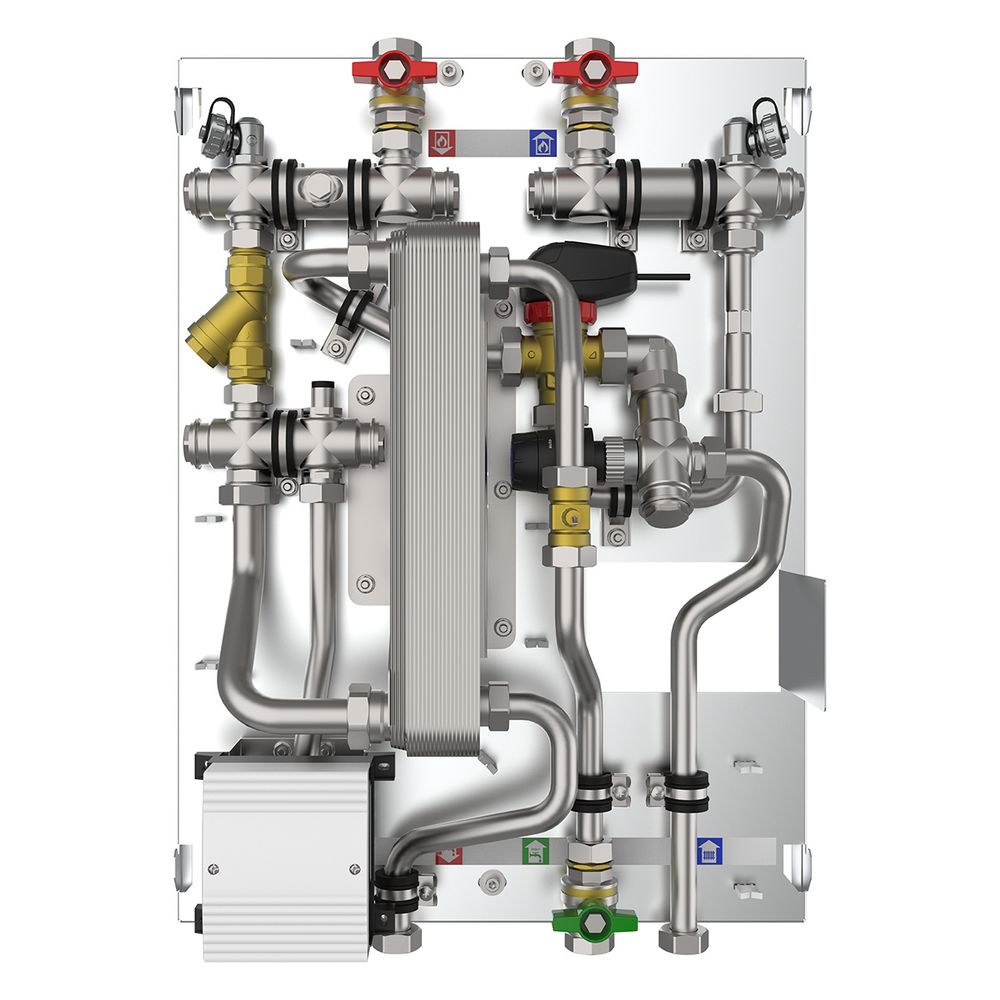

Glen Dimplex Austauschstation GTA Smart, Gasthermenhybridstation Wasser und Heizung
Der GD Austauschstation GTA Smart Gasthermenhybridstation Wasser/Heizung ist eine Aufputz-Lösung, die speziell für den Austausch von Kombi-Gasthermen in Bestandsbauten entwickelt wurde. Sie bietet eine effiziente und hygienische Warmwasserversorgung im Durchlaufprinzip und ermöglicht die Anbindung an zusätzliche Heizflächen. Mit ihren kompakten Abmessungen von 490x790x158 mm (BxHxT) und einem Gewicht von 19,8 kg lässt sich die Station platzsparend installieren.
Wofür ist die GD Austauschstation GTA Smart konzipiert?
Die Gasthermenaustauschstation GTA Smart ist für den Austausch von Kombi-Gasthermen in Bestandsbauten gedacht. Durch die identische Anordnung der Trinkwasseranschlüsse an der Station wird ein einfacher und schneller Austausch sowie Neuanschluss mittels flexibler Anschlussschläuche und Zubehör ermöglicht. Der vorhandene, aber nicht mehr benötigte Schornstein kann hierbei als Zuleitungsschacht für die Wärmeversorgung der Stationen umfunktioniert werden. Die Station eignet sich für den Einsatz in Verbindung mit hohen Vorlauftemperaturen, wie sie beispielsweise bei Radiatorheizungen oder hohen Schüttleistungen vorkommen.
Wie funktioniert die Warmwasserbereitung der GTA Smart?
Die Warmwasserbereitung erfolgt im Durchlaufprinzip und sorgt für eine stetige, komfortable und hygienische Trinkwarmwasserversorgung. Die Erwärmung des Trinkwassers geschieht bedarfsgerecht über einen Plattenwärmeübertrager, der eine niedrige Rücklauftemperatur sicherstellt. Die Regelung der Warmwassertemperatur erfolgt mittels Volumenstromsensor, Temperaturfühlern und einem Umschaltventil. Eine Komfortfunktion der Station ist die Warmhalte- und Warmspülfunktion, die über den elektronischen Frischwasserregler gesteuert wird. Dieser integrierte Frischwasserregler stellt auch bei schwankenden Vorlauftemperaturen eine exakte Einhaltung der Trinkwarmwassertemperatur sicher. Der Wärmeerzeugerkreis wird nur bei Warmwasserbedarf über das Umschaltventil geöffnet, welches den Volumenstrom bedarfsgerecht anpassen kann. Die maximale Zapfleistung beträgt 25 l/min.
Welche Funktionen bietet der Heizkreis?
Im Vor- und Rücklauf der Station sind Abgänge installiert, die zur Versorgung zusätzlicher Heizflächen wie Heizkörper oder Fußbodenheizungen dienen. Ein integriertes Regulierventil im Vorlauf ermöglicht den hydraulischen Abgleich des Heizkreises. Im Rücklauf ist ein Stellantrieb mit 230 V für eine Zonenregelung verbaut. Für den Einbau eines Wärmemengenzählers ist ein Distanzstück im Heizungsrücklauf der Station vorgesehen. Optional kann im Rücklauf die Zubehörbaugruppe RTB GTA Smart mit Schmutzfänger und Rücklauftemperaturbegrenzer montiert werden.
Welche Anschluss- und Materialeigenschaften zeichnen die GTA Smart aus?
Die Station ist für die Wandmontage (Aufputz) vorgesehen und verfügt über Innengewindeanschlüsse (zylindrisch BSPT-Rp nach ISO 7-1 / EN 10226-1) mit einem Nenndurchmesser von 3/4 Zoll (20) für Kaltwasser, Warmwasser, Vorlauf, Rücklauf und Speicheranschluss. Die elektrische Versorgung erfolgt mit 230 V, 50 Hz und die Schutzart ist IP 24. Ein Absperrkugelhahn ist im Trinkwasserkreis integriert. Der Plattenwärmeübertrager und das Lotmaterial bestehen aus rostfreiem Stahl, was eine langlebige und korrosionsbeständige Ausführung sicherstellt. Der Wärmetauscher ist zudem vollversiegelt.
Technische Daten
- Abmessungen (BxHxT): 490x790x158 mm
- Gewicht: 19,8 kg
- Anschlussspannung: 230 V
- Schutzart: IP 24
- Max. Arbeitsdruck: 4
- Max. Vorlauftemperatur: 75
- Zapfleistung Warmwasser: max. 25 l/min
- Einstellbereich Temperatur heißes Leitungswasser: 20 - 60
- Material Wärmetauscher: rostfreier Stahl
- Wärmetauscher: vollversiegelt
Die GD Austauschstation GTA Smart bietet eine moderne und effiziente Lösung für die Sanierung von Heizungsanlagen in Bestandsbauten. Sie kombiniert eine hygienische Warmwasserbereitung im Durchlaufprinzip mit der flexiblen Anbindung an Heizkreise. Mit einer maximalen Zapfleistung von 25 l/min und der Eignung für hohe Vorlauftemperaturen stellt diese Aufputz-Station eine leistungsstarke Alternative zu herkömmlichen Kombi-Gasthermen dar.
Technische Daten
| Hersteller-Warengruppe | Warmwasser-Geräte |
| Hersteller-Produktgruppe | Warmwassergeräte |
| Hersteller-Modellnummer | GTA Smart |
| Hersteller-Artikelnummer | 382770 |
| Hersteller | Dimplex |
| Absperrkugelhahn im Trinkwasserkreis | ja |
| Anschluss kaltes Trinkwasser | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschluss Rücklauf | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschluss Speicher | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschluss Vorlauf | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschluss Warmwasser | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschlussspannung | 230 |
| Artikelnummer | DIMPLEX-382770 |
| Aufladepumpe (Zentralheizung) | nein |
| Ausführung Temperatursensor | Pt1000 |
| Bauhöhe | 790 |
| Baulänge | 490 |
| Bautiefe | 158 |
| Dreiwege-Drosselklappe | nein |
| EAN-13 | 4015627382770 |
| Einstellbereich Temperatur heißes Leitungswasser | 20 - 60 |
| Gewicht | 21,4 kg |
| Größe Anschluss Speicher | 3/4 Zoll (20) |
| Kapazität heißes Leitungswasser bei 40 °C Dauerbetrieb | 25 |
| Legionellenüberwachung | nein |
| Material austauschbar | rostfreier Stahl |
| Max Arbeitsdruck | 4 |
| Max Vorlauftemperatur | 75 |
| Mit thermischer Isolierung | nein |
| Mit Zirkulationsanschluss | nein |
| Montage | Wand |
| Nenndurchmesser Kaltwasseranschluss | 3/4 Zoll (20) |
| Nenndurchmesser Rücklauf | 3/4 Zoll (20) |
| Nenndurchmesser Warmwasseranschluss | 3/4 Zoll (20) |
| Nenndurchmesser Zufuhr | 3/4 Zoll (20) |
| Regelung | ja |
| Sicherheitsventil im Trinkwasserkreis | nein |
| Trinkwasserpumpe | nein |
| Volumenstromsensor | Turbine |
| Werkstoff Lotmaterial Wärmetauscher | rostfreier Stahl |
| Wärmetauscher vollversiegelt | ja |
| WEEE-Nr. | 26295273 |
