Glen Dimplex Zapfmengenmessung DFM 1988, mit Warmwasserspeicher WWSP
2 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Warmwasserspeicher
Typ
Beschreibung

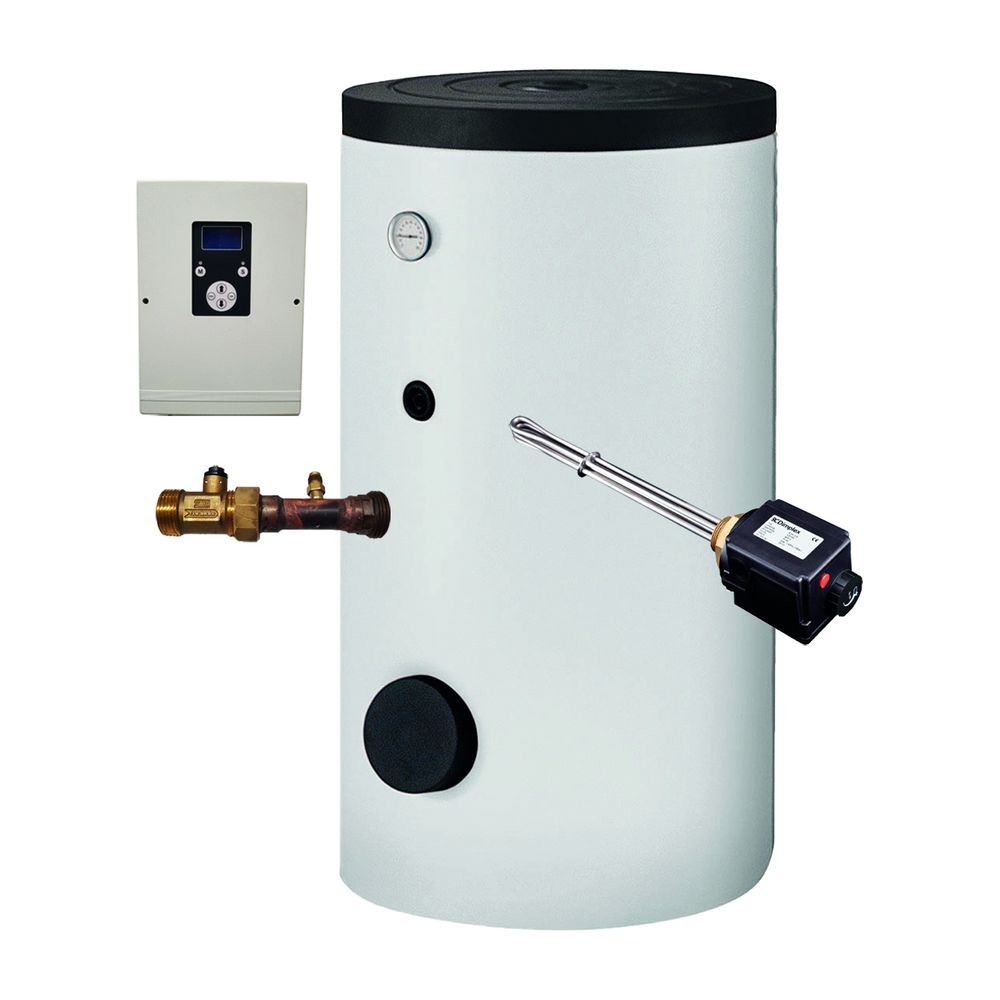

Glen Dimplex Zapfmengenmessung DFM 1988-700 mit Warmwasserspeicher WWSP 770, Nenninhalt 770L
Die Glen Dimplex Zapfmengenmessung DFM 1988-700 mit Warmwasserspeicher WWSP 770 ist eine Systemlösung für zentrale Trinkwassererwärmer und dient als Wärmepumpenzubehör. Sie ermöglicht die präzise Erfassung der Zapfmenge im Bereich von 5 l/min bis 50 l/min und kombiniert dies mit einem leistungsstarken Warmwasserspeicher von 770 Litern Nenninhalt. Dieses System ist ideal für Anwendungen, die eine genaue Kontrolle und zuverlässige Bereitstellung von Warmwasser erfordern.
Wie funktioniert die Zapfmengenmessung DFM 1988-700?
Die Zapfmengenmessung DFM 1988-700 erfolgt über eine Elektronikeinheit, die mit einem vorverdrahteten Warmwasserfühler und einem Turbinensensor ausgestattet ist. Diese Sensoren erfassen die entnommene Wassermenge ab einem Mindestdurchfluss von 5 Litern pro Minute bis zu einem maximalen Durchfluss von 50 Litern pro Minute. Die Messwerte werden auf einem integrierten Display angezeigt und können gespeichert werden. Das System ist für den Einsatz in Verbindung mit den Warmwasserspeichern WWSP 442, WWSP 556 und WWSP 770 vorgesehen.
Welche Komponenten sind im System enthalten?
Das System umfasst die Elektronikeinheit mit Display und Speicherbefestigung, Anschlussfittinge mit Temperaturhülse für den Warmwasservorlauf sowie Anschlussfittinge für den direkten Anschluss des Turbinensensors im Kaltwasserzulauf. Zusätzlich ist ein Einschraubheizkörper mit einer Leistung von 6 kW (CEHK 60) integriert. Der Warmwasserspeicher WWSP 770 verfügt über einen Nenninhalt von 770 Litern und ist aus emailliertem Stahl gefertigt, was den Korrosionsschutz sicherstellt.
Welche technischen Eigenschaften besitzt der Warmwasserspeicher WWSP 770?
Der Warmwasserspeicher WWSP 770 ist vertikal aufgebaut und mit Mineralfaser isoliert, um Wärmeverluste zu minimieren. Er hat eine Bauhöhe von 2050 mm und einen Durchmesser von 750 mm. Die Anschlüsse für Warmwasser, Kaltwasser und Zirkulationsleitung sind als Außengewinde ausgeführt. Der Warm- und Kaltwasseranschluss besitzt einen Nenndurchmesser von 1 Zoll (25), während der Zirkulationsanschluss 3/4 Zoll (20) aufweist. Der Speicher ist für einen maximalen Arbeitsdruck von 6 bar und eine maximale Betriebstemperatur von 90 °C ausgelegt. Zudem verfügt er über eine Ablassmöglichkeit und ein Tauchrohr. Die Energieeffizienzklasse des Speichers ist C.
Welche Anschlussmöglichkeiten und Hinweise zur Installation sind zu beachten?
Die Zapfmengenmessung DFM 1988-700 kann elektrisch mit 1/N/PE ~230 V, 50 Hz oder 3/N/PE ~400 V, 50 Hz angeschlossen werden und besitzt die Schutzart IP 20. Die Inbetriebnahme des DFM 1988-700 muss durch einen autorisierten Kundendienst erfolgen. Zudem ist eine jährliche Wartung vorgeschrieben, um die Funktionstüchtigkeit und Messgenauigkeit sicherzustellen. Der Einsatz des Zapfmengenmesssystems ist ausschließlich in Verbindung mit den Warmwasserspeichern der Serien WWSP 442, WWSP 556 und WWSP 770 zulässig. Ein Rezirkulationsanschluss ist nicht vorhanden.
Technische Daten
- Nenninhalt Warmwasserspeicher: 770 Liter
- Leistung Einschraubheizkörper: 6 kW
- Mindestdurchfluss Messung: 5 l/min
- Maximaler Durchfluss Messung: 50 l/min
- Bauhöhe: 2050 mm
- Durchmesser: 750 mm
- Max. Arbeitsdruck: 6 bar
- Max. Betriebstemperatur: 90 °C
- Energieeffizienzklasse: C
- Werkstoff Boiler: Stahl, emailliert
Die Glen Dimplex Zapfmengenmessung DFM 1988-700 mit Warmwasserspeicher WWSP 770 bietet eine präzise Erfassung der Warmwasserentnahme und eine zuverlässige Warmwasserversorgung. Mit einem Nenninhalt von 770 Litern und einem 6 kW Einschraubheizkörper ist dieses System für zentrale Trinkwassererwärmer geeignet, die eine kontrollierte und effiziente Warmwasserbereitung erfordern.
Lieferumfang
- 1x Elektronikeinheit mit vorverdrahtetem Warmwasserfühler und Turbinensensor, inklusive Display und Speicherbefestigung
- 1x Anschlussfitting mit Temperaturhülse für den Warmwasservorlauf
- 1x Anschlussfittinge für den direkten Anschluss des Turbinensensors im Kaltwasserzulauf
- 1x Einschraubheizkörper 6 kW (CEHK 60)
- 1x Warmwasserspeicher WWSP 770 (770 Liter Nenninhalt)
Technische Daten
| Hersteller-Warengruppe | Wärmepumpen & Zubehör |
| Hersteller-Produktgruppe | Wärmepumpenzubehör |
| Hersteller-Artikelnummer | 379150 |
| Hersteller | Dimplex |
| Anschluss kaltes Trinkwasser | Außengewinde |
| Anschluss Warmwasser | Außengewinde |
| Anschluss Zirkulationsleitung | Außengewinde |
| Artikelnummer | DIMPLEX-379150 |
| Bauhöhe | 2050 |
| Durchmesser | 750 |
| EAN-13 | 4015627379152 |
| Energieeffizienzklasse | C |
| Gewicht | 0,01 kg |
| Inhalt | 740 |
| Isoliermaterial | Mineralfaser |
| Max Arbeitsdruck | 6 |
| Max Betriebstemperatur | 90 |
| Mit Ablassmöglichkeit (Anschluss) | ja |
| Mit Tauchrohr | ja |
| Nenndurchmesser Kaltwasseranschluss | 1 Zoll (25) |
| Nenndurchmesser Warmwasseranschluss | 1 Zoll (25) |
| Nenndurchmesser Zirkulationsleitung | 3/4 Zoll (20) |
| Oberflächenschutz Gefäß | emailliert |
| Platzierung vertikal | ja |
| Rezirkulationsanschluss | nein |
| Werkstoff des Boilers | Stahl |
| WEEE-Nr. | 26295273 |
