Glen Dimplex Modul gemischter Heizkreis MHM 25 System M, DN 25 mit 3-Wege-Mischer, Stellmotor und Umwälzpumpe

Das GD Modul gemischter Heizkreis MHM 25 aus dem System M von Glen Dimplex ist eine anschlussfertige Baugruppe für gemischte Heizkreise mit DN 25. Es eignet sich für Heizwasserdurchflüsse bis maximal 2,5 m³/h und ist konzipiert für den Einsatz in Heizsystemen mit Wärmepumpen. Die kompakte Bauweise ermöglicht eine platzsparende Integration und dient als wichtiges Wärmepumpenzubehör zur effizienten Steuerung von Heizsystemen.

Welche Komponenten sind im Modul integriert?

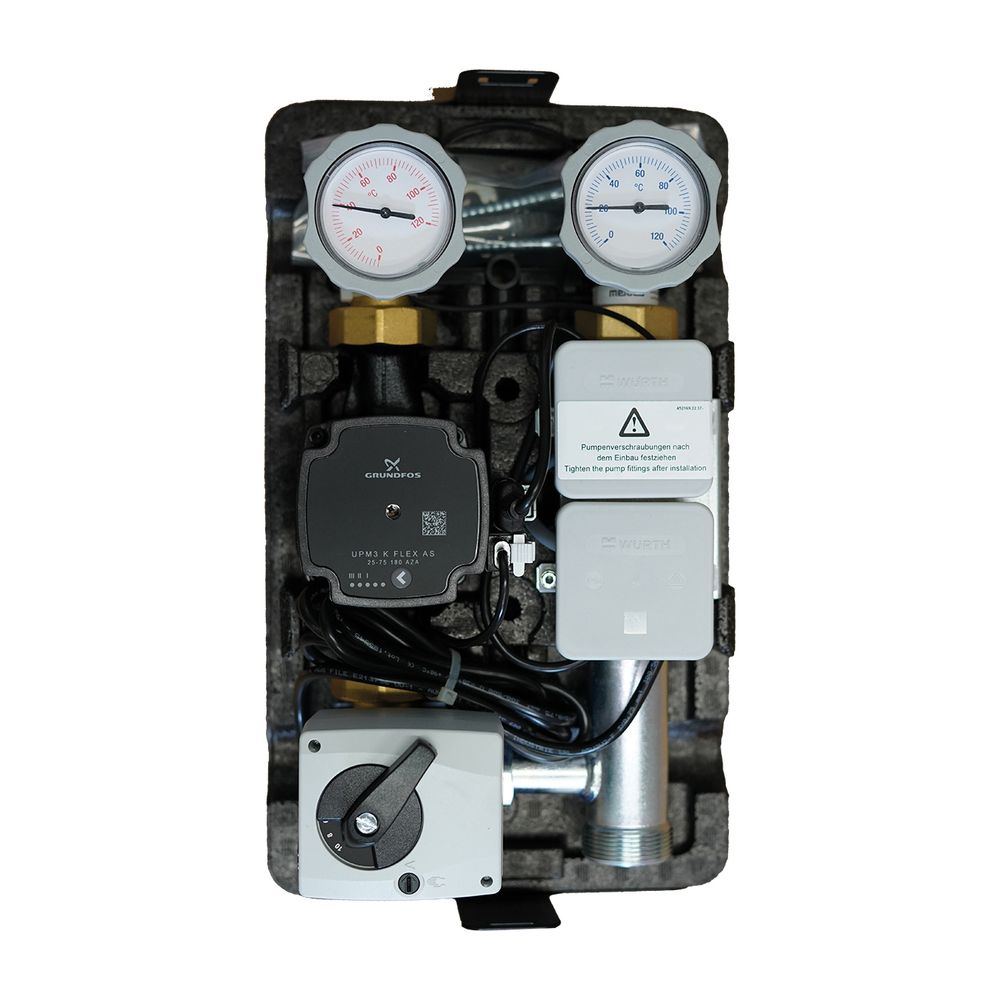

Das Modul besteht aus zwei Kugelhähnen mit Rückschlagventil und integrierten Thermometern für Vor- und Heizungsrücklauf. Ebenfalls enthalten sind Pumpenkugelhähne sowie eine Hocheffizienz-Umwälzpumpe mit PWM-Eingangssignal und einem Stichmaß von 180 mm. Ein 3-Wege-Mischer mit Stellmotor, der eine Laufzeit von 140 Sekunden und eine Anschlussspannung von 230 V aufweist, ist ebenfalls Teil des Moduls. Der Stellmotor ist nach Schutzart IP 40 ausgeführt. Ein Anlegefühler NTC 10 und eine Dämmschale mit weißer Abdeckblende runden die Ausstattung ab. Die Umwälzpumpe, der Mischer und der Fühler sind steckerfertig vorverdrahtet für den direkten Anschluss an den Wärmepumpenmanager.

Für welche Einsatzbedingungen ist das Modul geeignet?

Das Modul ist für Heizsysteme mit einem maximalen Arbeitsdruck von 6 und einer Mediumtemperatur von 7 bis 95 ausgelegt. Es ist geeignet für die Verwendung mit Heizwasser, das Ethanol oder Glykol enthält, jedoch nicht für Kühlanwendungen. Die Strömungsrichtung ist links, und die Anschlüsse sind als Innengewinde ausgeführt. Der Heizkreisanschluss hat einen Nenndurchmesser von 1 Zoll, der Wärmeerzeugerkreisanschluss 1 1/2 Zoll. Das Modul ist für die Wandmontage vorgesehen und verfügt über Wandbefestigungsbügel. Die Abmessungen betragen 250 mm in der Breite, 420 mm in der Höhe und 250 mm in der Tiefe, bei einem Gewicht von 4,9 kg. Der elektrische Anschluss erfolgt über 1/N/PE ~230 V, 50 Hz, und die Schutzart ist IP 40.

Welche Funktionen und Eigenschaften bietet das Modul?

Das Modul verfügt über Absperrventile und Rückschlagklappen. Die Hocheffizienzpumpe entspricht den Anforderungen der Verordnungen EC 547/2012 und EC 641/2009. Die Baugruppe ist mit thermischer Isolierung versehen, um Wärmeverluste zu minimieren. Die Werkstoffe der Armaturen und Verrohrung bestehen aus Messing, was eine hohe Beständigkeit und Langlebigkeit ermöglicht. Ein Magnetitabscheider, Manometer oder Sicherheitsventil sind nicht enthalten. Eine automatische Entlüftung ist nicht vorhanden.

Technische Daten

• Breite: 250 mm
• Höhe: 420 mm
• Tiefe: 250 mm
• Gewicht: 4,9 kg
• Anschluss Spannung: 1/N/PE ~230 V, 50 Hz
• Max. Heizwasserdurchfluss: 2,5 m³/h
• Anschluss Heizkreis: 1 Zoll Innengewinde
• Anschluss Wärmeerzeugerkreis: G 1 1/2 Zoll Innengewinde
• Max. Arbeitsdruck: 6
• Mediumtemperatur: 7 - 95

Das Glen Dimplex Modul gemischter Heizkreis MHM 25 System M bietet eine zuverlässige und effiziente Lösung für die Steuerung von Heizkreisen. Mit seiner Hocheffizienz-Umwälzpumpe und dem 3-Wege-Mischer mit Stellmotor ermöglicht es eine präzise Regelung des Heizwasserdurchflusses von bis zu 2,5 m³/h. Die kompakten Abmessungen von 250x420x250 mm und die anschlussfertige Vorverdrahtung erleichtern die Installation und Integration in bestehende Wärmepumpensysteme.
