Beschreibung
Glen Dimplex Modul gemischter Heizkreis MHMC 25Flex MFlex Cooling, DN 25 heizen / kühlen mit 3-Wege-Mischer und Stellmotor
Das Glen Dimplex GD Modul gemischter Heizkreis MHMC 25Flex ist eine anschlussfertig vorkonfektionierte Baugruppe, die speziell für gemischte Heizkreise sowie für Heiz- und Kälteanwendungen, einschließlich aktiver und stiller Kühlung, konzipiert wurde. Es ist für einen Heizwasserdurchfluss von bis zu 2,5 m³/h ausgelegt und eignet sich ideal für den Einsatz in Wärmepumpensystemen. Mit kompakten Abmessungen von 250 x 420 x 250 mm (BxHxT) und einem Gewicht von 4,7 kg ermöglicht das Modul eine platzsparende Installation. Die elektrische Anbindung erfolgt über 1/N/PE ~230 V, 50 Hz, bei einer Schutzart von IP 40.
Welche Komponenten sind im MHMC 25Flex Modul integriert?

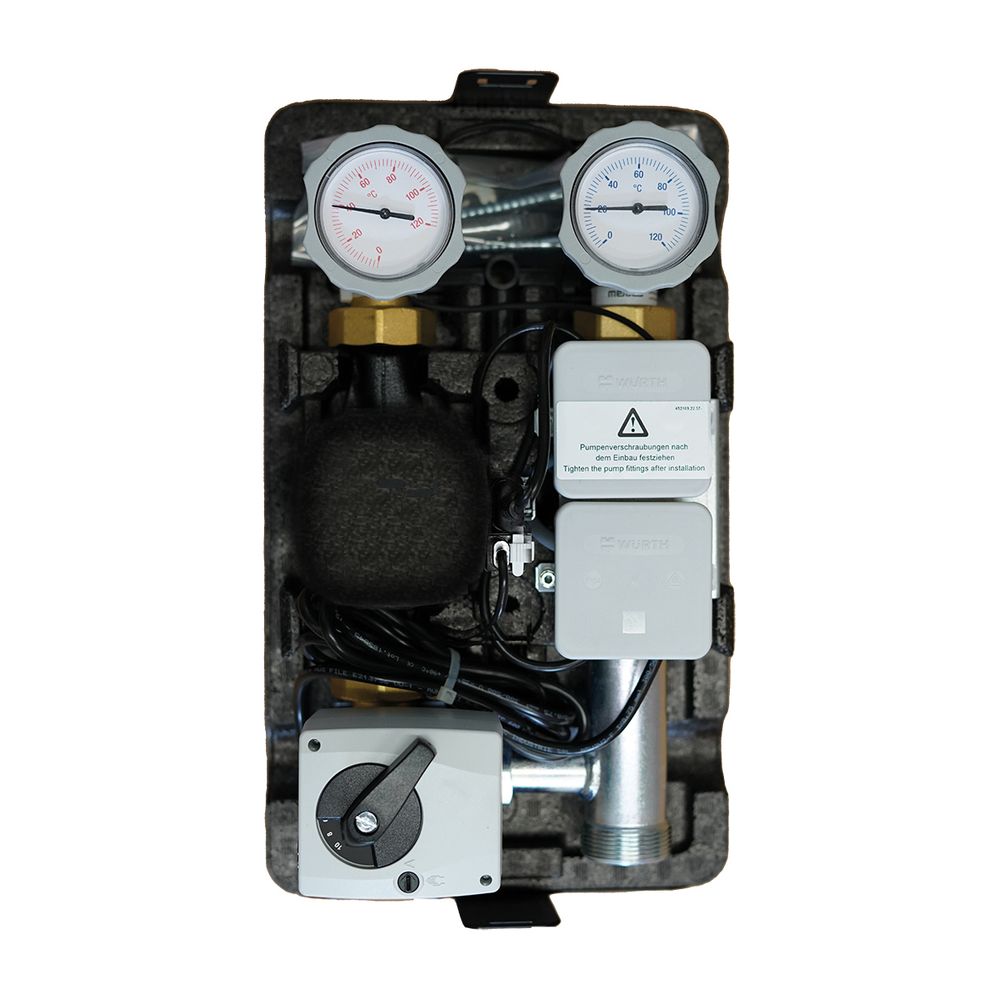

Das Modul besteht aus hochwertigen Messingarmaturen und Messingverrohrungen, die von einer Dämmschale mit weißer Abdeckblende umgeben sind. Es umfasst zwei Kugelhähne mit Rückschlagventilen und integrierten Thermometern für Vor- und Heizungsrücklauf, Pumpenkugelhähne sowie einen 3-Wege-Mischer mit Stellmotor. Der Stellmotor arbeitet mit einer Laufzeit von 140 Sekunden und einer Anschlussspannung von AC 230 V bei Schutzart IP 40. Ein Anlegefühler vom Typ NTC 10 ist ebenfalls integriert. Die Verrohrung ist gedämmt, um Wärmeverluste zu minimieren. Der Mantel des Moduls besteht aus Kunststoff.
Wie wird das Modul in das Heizsystem integriert?
Das Modul ist für den Anschluss an den Heizkreis mit einem 1 Zoll Innengewinde und an den Wärmeerzeugerkreis mit einem G 1 1/2 Zoll Innengewinde ausgelegt. Mischer und Fühler sind steckerfertig vorverdrahtet und ermöglichen einen direkten Anschluss an den Wärmepumpenmanager. Auch der elektrische Anschluss der Pumpe ist steckerfertig vorkonfektioniert. Es ist zu beachten, dass die Pumpe nicht im Lieferumfang der Baugruppe enthalten ist; die werksseitig in der Inneneinheit der Wärmepumpe eingebaute Verbraucherkreispumpe M 13 muss in das Heizkreismodul MHMC 25Flex eingebaut werden. Ein Distanzstück mit 180 mm Länge zum Einbau in die Inneneinheit liegt bei.
Für welche Anwendungen und Medien ist das Modul geeignet?
Das Modul ist vielseitig einsetzbar für Heiz- und Kälteanwendungen, einschließlich aktiver und stiller Kühlung. Es ist für den Einsatz mit Heizungswasser sowie Medien wie Ethanol und Glykol geeignet. Die zulässige Mediumtemperatur liegt zwischen 7 und 95 °C, der maximale Arbeitsdruck beträgt 6 bar. Das Modul ist für einen Heizwasserdurchfluss von bis zu 2,5 m³/h ausgelegt. Die Strömungsrichtung ist links, und das Modul ist für eine Wandaufstellung vorgesehen.
Welche Ausstattungsmerkmale bietet das MHMC 25Flex Modul?
Das Modul verfügt über integrierte Absperrventile, Rückschlagklappen und Pumpenkugelhähne, die eine einfache Wartung und einen zuverlässigen Betrieb ermöglichen. Es ist mit einem Servomotor für den 3-Wege-Mischer ausgestattet und besitzt Thermometer zur Temperaturüberwachung. Eine automatische Entlüftung, Sicherheitsventile oder Manometer sind nicht enthalten. Die Schutzart des Moduls beträgt IP 40.
Technische Daten
- Baugröße (BxHxT): 250 x 420 x 250 mm
- Gewicht: 4,7 kg
- Max. Heizwasserdurchfluss: 2,5 m³/h
- Anschluss Heizkreis: 1 Zoll Innengewinde
- Anschluss Wärmeerzeugerkreis: G 1 1/2 Zoll Innengewinde
- Mediumtemperatur: 7 - 95 °C
- Max. Arbeitsdruck: 6 bar
- Anschlussspannung Stellmotor: AC 230 V
- Schutzart: IP 40
- Material Armaturen und Verrohrung: Messing
Das Glen Dimplex GD Modul gemischter Heizkreis MHMC 25Flex stellt eine effiziente und zuverlässige Lösung für die Regelung von Heiz- und Kühlkreisen in Wärmepumpensystemen dar. Diese anschlussfertige Baugruppe, ausgestattet mit einem 3-Wege-Mischer und Stellmotor, ermöglicht einen maximalen Heizwasserdurchfluss von 2,5 m³/h und eine präzise Temperaturführung im Bereich von 7 bis 95 °C. Die kompakte Bauweise und die einfache elektrische Anbindung erleichtern die Integration in bestehende Anlagen und unterstützen eine effiziente Wärme- und Kälteverteilung.
Lieferumfang
- 1x GD Modul gemischter Heizkreis MHMC 25Flex
- 1x Distanzstück 180 mm
Technische Daten
| Hersteller-Warengruppe | Wärmepumpen & Zubehör |
| Hersteller-Produktgruppe | Wärmepumpenzubehör |
| Hersteller-Artikelnummer | M99032 |
| Hersteller | Dimplex |
| Anzeigebereich Thermometer | 0 - 90 |
| Artikelnummer | DIMPLEX-M99032 |
| Ausführung | gemischter Heizkreis |
| Auslaufhahn | nein |
| Automatische Entlüftung | ohne |
| Bauhöhe | 420 |
| Baulänge | 250 |
| Bautiefe | 250 |
| Doppelpumpe | nein |
| EAN-13 | 4021481278760 |
| Einbaulänge der Pumpe | 180 |
| Eingebaute Zirkulationspumpe | nein |
| Geeignet für Ethanol | ja |
| Geeignet für Glykol | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für Servomotoren | ja |
| Gewicht | 5,4 kg |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | nein |
| Material Mantel | Kunststoff |
| Max Arbeitsdruck | 6 |
| Mediumtemperatur | 7 - 95 |
| Mit Absperrventil | ja |
| Mit Anschluss Ausdehnungsgefäß | nein |
| Mit Außentemperatursensor | nein |
| Mit Dreiwegeventil | ja |
| Mit Füßen | nein |
| Mit Magnetitabscheider | ohne |
| Mit Manometer | nein |
| Mit Montageset | nein |
| Mit Passstück für Wärmezähler | nein |
| Mit Pumpenkugelhahn | ja |
| Mit Regelventil | nein |
| Mit Rückschlagklappe | ja |
| Mit Schlammabscheider | ohne |
| Mit Servomotor | ja |
| Mit Sicherheitsventil | nein |
| Mit thermischer Isolierung | ja |
| Mit Thermometer | ja |
| Mit Wandbefestigungsbügel | ja |
| Mit Wärmezähler | nein |
| Mittenabstand Primäranschluss | 125 |
| Mittenabstand Sekundäreranschluss | 125 |
| Nenndurchmesser primär | 1 Zoll (25) |
| Nenndurchmesser Pumpenanschluss | 1 1/2 Zoll (40) |
| Nenndurchmesser sekundär | 1 1/2 Zoll (40) |
| Primärer Anschluss | Innengewinde (metrisch) |
| Pumpenanschluss | Innengewinde (metrisch) |
| Sekundärer Anschluss | Innengewinde (metrisch) |
| Strömungsrichtung | links |
| Tauchrohr | ohne |
| Verteiler | optional |
| Wandaufstellung | ja |
| Werkstoff Armaturen | Messing |
| Werkstoff Verrohrung | Messing |
| Witterungsabhängige Regelung | nein |
| WEEE-Nr. | 26295273 |
