Beschreibung

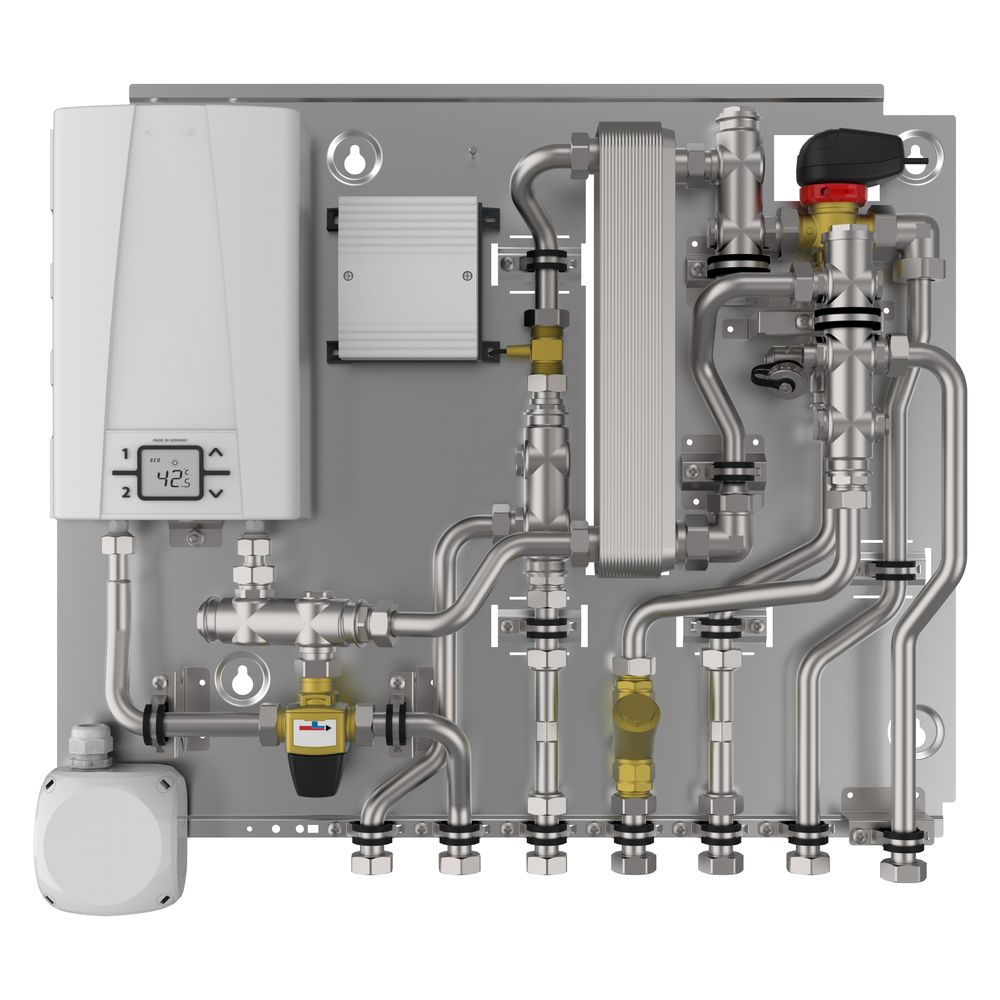

Glen Dimplex Wassererwärmungsstation TWES HY2plus, bis 16l/min hygienische Trinkwassererwärmung 20-60 Grad C
Die GD Wassererwärmungstation TWES HY2+ ist eine XL-Trinkwassererwärmungsstation mit elektrischer Nachheizung und einem 2-Leiter-Bypass. Sie ist speziell für die hygienische Trinkwassererwärmung in Gebäuden mit niedrigen Vorlauftemperaturen konzipiert und eignet sich ideal für den Einsatz in Verbindung mit Flächen- und Niedertemperaturheizungen. Das Hydraulikmodul bietet eine hohe Zapfleistung von bis zu 16 Litern pro Minute und ermöglicht eine individuelle Einstellung der Warmwassertemperatur.
Wie wird eine hygienische Warmwasserbereitung sichergestellt?
Die Station verfügt über ein integriertes Mischventil, das speziell für die hygienische Warmwasserbereitung im Temperaturbereich von 30 °C bis 45 °C entwickelt wurde. Dieses Ventil trägt dazu bei, die Zapfmengen im Trinkwassersystem auf maximal 16 Liter pro Minute zu erhöhen und den erforderlichen Wasserdruck am Hausanschluss zu verringern. Eine integrierte Regelungseinheit sorgt für eine permanente Vorlauf- und konstante Zapftemperatur, wodurch eine sichere und gleichmäßige Warmwasserbereitstellung ermöglicht wird.
Welche Leistung bietet die Station und wie wird die Temperatur geregelt?
Ein integrierter Durchlauferhitzer mit einer Nennleistung von 13,5 kW erhöht die Wassertemperatur. Der Durchflussbereich liegt zwischen 2,0 und 15 Litern pro Minute, mit einem einstellbaren Temperaturbereich von 20 °C bis 60 °C. Die elektrische Versorgung des Moduls erfolgt über 1/N/PE mit 230 V, 50 Hz, während der Durchlauferhitzer mit 3/PE, 400 V, 50 Hz betrieben wird. Eine Komfortschaltung für das Warmspülen der Heizungsseite ist ebenfalls vorhanden. Die Schutzart der Station beträgt IP 24, die des Durchlauferhitzers IP 25.
Welche Materialien und Komponenten kommen zum Einsatz?
Die Heizungsseite der Station ist mit einer Verrohrung aus Edelstahl 1.4301 ausgestattet und verfügt über einen edelstahlgelöteten Plattenwärmeübertrager mit 44 Platten. Ein Umschaltventil für Trinkwasser/Heizung, ein Einbaustück für Fühler (Ø 5 mm - 5,2 mm) und ein Schmutzfänger im Vorlauf sind ebenfalls integriert. Die Warmwasserseite ist mit einer Verrohrung aus lebensmittelechtem Edelstahl 1.4401 versehen und beinhaltet einen Volumenstromsensor sowie einen Einbauplatz für einen Wasserzähler. Der Wärmetauscher ist vollversiegelt.
Welche Installationsmöglichkeiten und Erweiterungsoptionen sind verfügbar?
Die Wassererwärmungsstation ist modular aufgebaut und bietet einen Einbauplatz für einen Wärmezähler (G 3/4 Zoll AG - 110 mm). Es besteht die Option, die Station mittels Erweiterungsmodulen zu einer Wohnungsstation auszubauen. Die Montage ist flexibel und kann wahlweise in einem Auf- oder Unterputzschrank erfolgen.
Technische Daten
- Abmessungen (BxHxT): 700 x 635 x 140 mm
- Gewicht: 13,1 kg
- Nennleistung Durchlauferhitzer: 13,5 kW
- Max. Zapfmenge Trinkwassersystem: 16 l/min
- Einstellbereich Warmwassertemperatur: 20 - 60 °C
- Max. Betriebstemperatur Heizungsseite: 45 °C
- Max. Betriebsdruck Heizungsseite: 4 bar
- Max. Betriebsdruck Warmwasserseite: 10 bar
- Elektrischer Anschluss: Modul 230 V / Durchlauferhitzer 400 V
- Schutzart: IP 24 (Station), IP 25 (Durchlauferhitzer)
Die GD Wassererwärmungstation TWES HY2+ bietet eine zuverlässige und hygienische Lösung für die Warmwasserbereitung in Gebäuden mit Flächen- oder Niedertemperaturheizungen. Mit einer Nennleistung von 13,5 kW und einer maximalen Zapfmenge von 16 Litern pro Minute stellt sie eine effiziente Warmwasserversorgung sicher. Die flexible Montage und die Möglichkeit zur Erweiterung machen sie zu einer vielseitigen Komponente in modernen Heizsystemen.
Technische Daten
| Hersteller-Warengruppe | Warmwasser-Geräte |
| Hersteller-Produktgruppe | Warmwassergeräte |
| Hersteller-Modellnummer | TWES HY2+ |
| Hersteller-Artikelnummer | 382600 |
| Hersteller | Dimplex |
| Absperrkugelhahn im Trinkwasserkreis | ja |
| Anschluss kaltes Trinkwasser | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschluss Rücklauf | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschluss Speicher | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschluss Vorlauf | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschluss Warmwasser | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschlussspannung | 400 |
| Artikelnummer | DIMPLEX-382600 |
| Aufladepumpe (Zentralheizung) | nein |
| Ausführung Temperatursensor | Pt1000 |
| Bauhöhe | 615 |
| Baulänge | 680 |
| Bautiefe | 109 |
| Dreiwege-Drosselklappe | nein |
| EAN-13 | 4015627382602 |
| Einstellbereich Temperatur heißes Leitungswasser | 20 - 60 |
| Gewicht | 13,1 kg |
| Größe Anschluss Speicher | 3/4 Zoll (20) |
| Kapazität heißes Leitungswasser bei 40 °C Dauerbetrieb | 16 |
| Legionellenüberwachung | nein |
| Material austauschbar | rostfreier Stahl |
| Max Arbeitsdruck | 4 |
| Max Vorlauftemperatur | 75 |
| Mit thermischer Isolierung | nein |
| Mit Zirkulationsanschluss | nein |
| Montage | Wand |
| Nenndurchmesser Kaltwasseranschluss | 3/4 Zoll (20) |
| Nenndurchmesser Rücklauf | 3/4 Zoll (20) |
| Nenndurchmesser Warmwasseranschluss | 3/4 Zoll (20) |
| Nenndurchmesser Zufuhr | 3/4 Zoll (20) |
| Nennleistung | 13,5 |
| Regelung | ja |
| Sicherheitsventil im Trinkwasserkreis | nein |
| Trinkwasserpumpe | nein |
| Volumenstromsensor | Turbine |
| Werkstoff Lotmaterial Wärmetauscher | rostfreier Stahl |
| Wärmetauscher vollversiegelt | ja |
| WEEE-Nr. | 26295273 |
